発明の名称コンクリート構造物
出願人住友電気工業株式会社
代理人個人,個人
主分類E04C 5/10 20060101AFI20250715BHJP(建築物)
要約【課題】PC鋼材のフレッチング疲労を抑制することができるコンクリート構造物を提供する。
【解決手段】コンクリート部材と、前記コンクリート部材の内部に埋め込まれたダクトと、前記ダクト内に緊張された状態で配置された複数のPC鋼材と、前記ダクトと前記複数のPC鋼材との隙間に充填されたグラウトと、を備え、前記複数のPC鋼材の各々は、PC鋼より線と、前記PC鋼より線の外周面を覆う樹脂層と、前記樹脂層の外側を覆うシースと、を備える、コンクリート構造物。

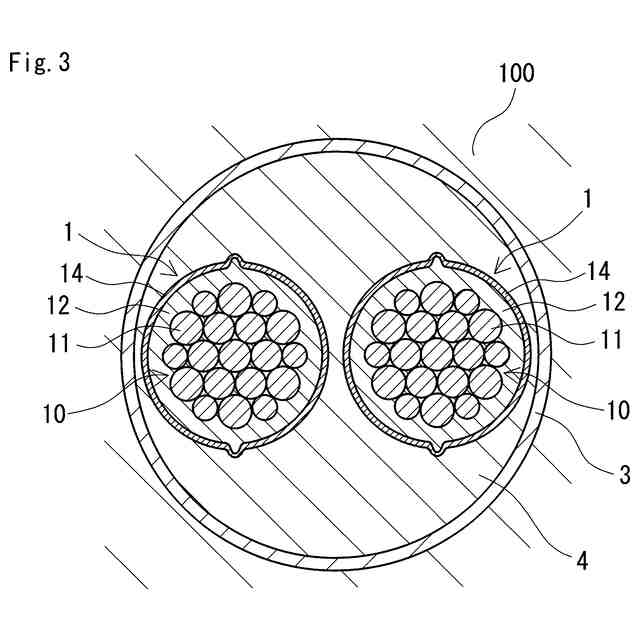

【選択図】図3

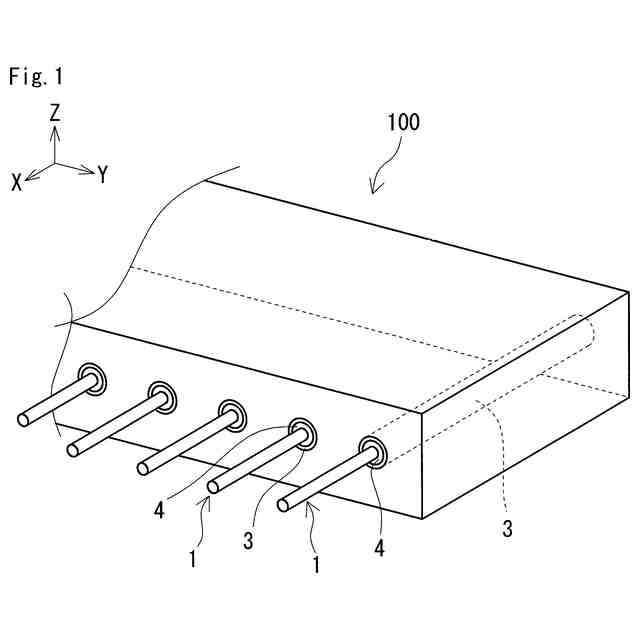

特許請求の範囲【請求項１】

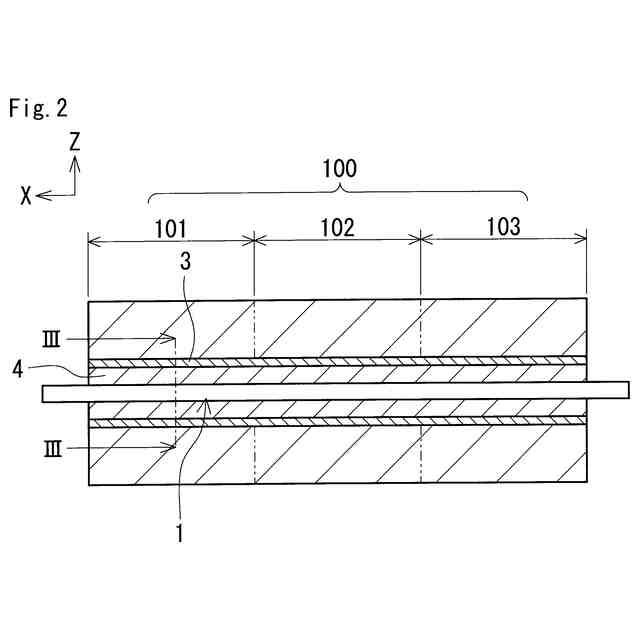

コンクリート部材と、
前記コンクリート部材の内部に埋め込まれたダクトと、
前記ダクト内に緊張された状態で配置された複数のＰＣ鋼材と、
前記ダクトと前記複数のＰＣ鋼材との隙間に充填されたグラウトと、を備え、

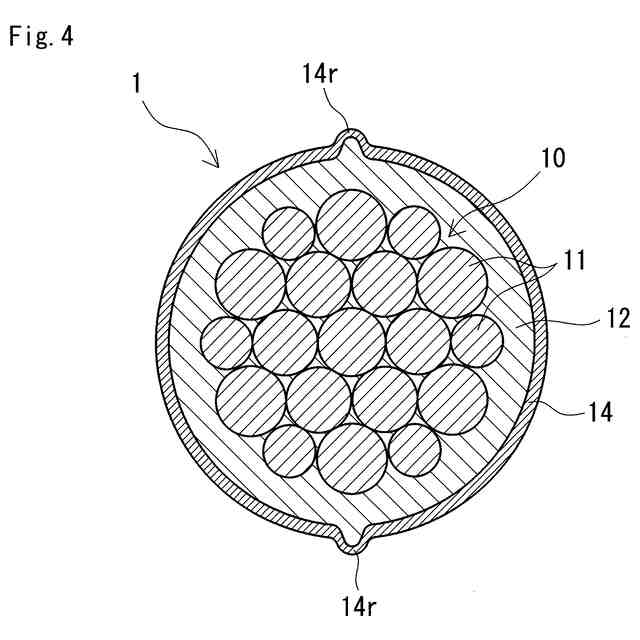

前記複数のＰＣ鋼材の各々は、
ＰＣ鋼より線と、
前記ＰＣ鋼より線の外周面を覆う樹脂層と、
前記樹脂層の外側を覆うシースと、を備える、
コンクリート構造物。
続きを表示（約 370 文字）【請求項２】

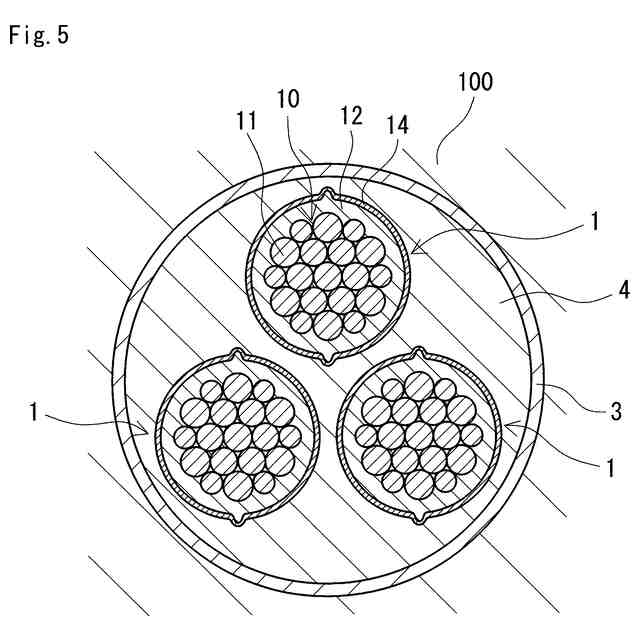

前記複数のＰＣ鋼材は互いに並列に配置されている、請求項１に記載のコンクリート構造物。
【請求項３】

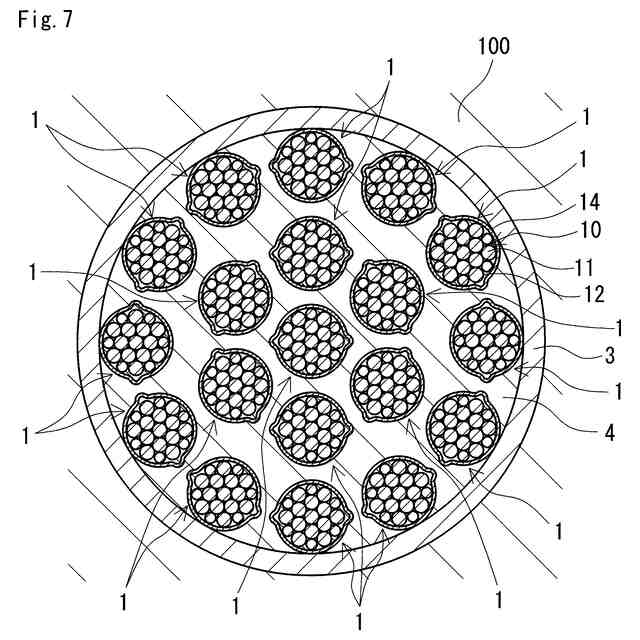

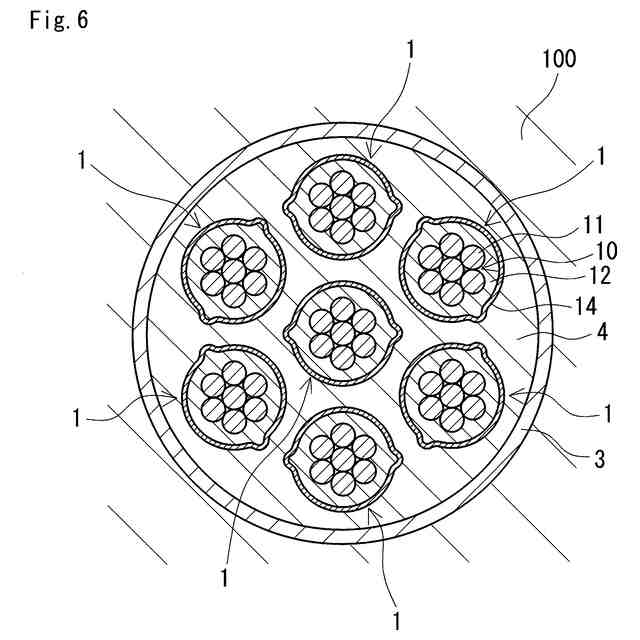

前記複数のＰＣ鋼材の数は２以上３７以下である、請求項１または請求項２に記載のコンクリート構造物。
【請求項４】
前記ＰＣ鋼より線の外径は１２ｍｍ以上３２ｍｍ以下である、請求項１または請求項２に記載のコンクリート構造物。
【請求項５】
前記樹脂層は、エポキシ樹脂からなる、請求項１または請求項２に記載のコンクリート構造物。
【請求項６】
前記シースは、ポリエチレン樹脂からなる、請求項１または請求項２に記載のコンクリート構造物。
【請求項７】
前記ダクトは、ポリエチレン樹脂からなる、請求項１または請求項２に記載のコンクリート構造物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コンクリート構造物に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

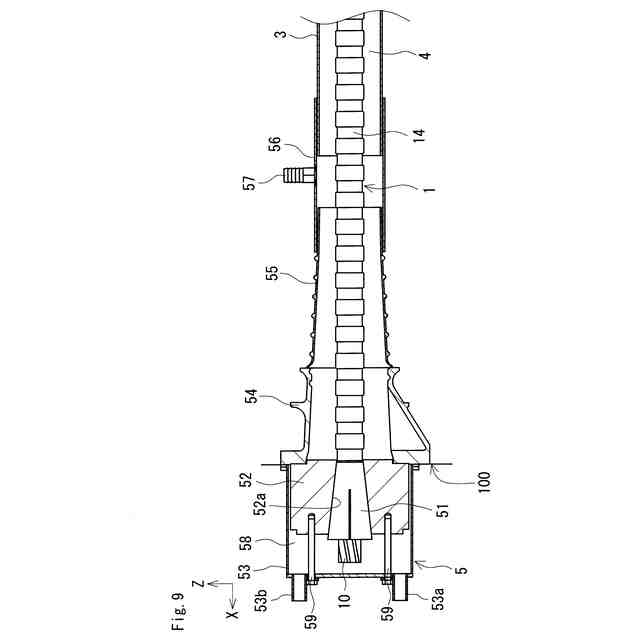

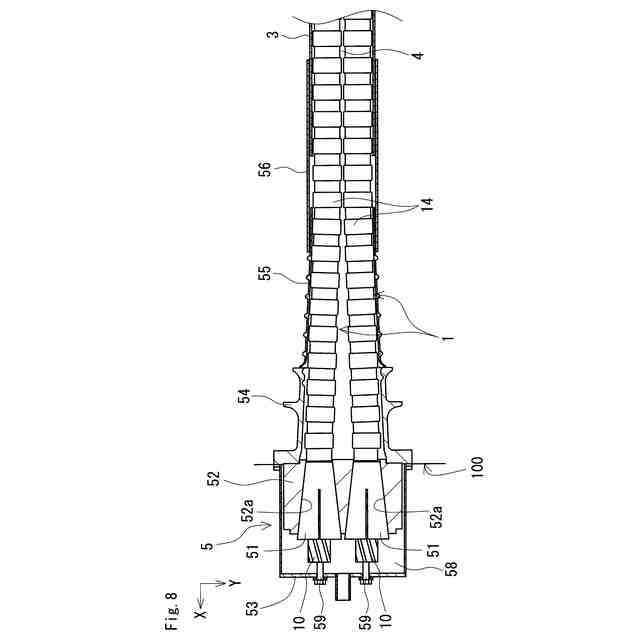

橋梁などのコンクリート構造物において、コンクリート部材の内部にＰＣ鋼材が配置されたプレストレストコンクリート（ＰＣ；ＰｒｅｓｔｒｅｓｓｅｄＣｏｎｃｒｅｔｅ）部材が用いられている。ＰＣ鋼材は、ＰＣ鋼材の端部に取り付けられた定着具によって、緊張された状態でコンクリート部材に定着される。定着具によりＰＣ鋼材の緊張力が保持され、コンクリート部材に圧縮応力が与えられる。
【０００３】
特許文献１は、プレストレストコンクリート用緊張材を開示する。この緊張材は、複数本のＰＣ鋼より線で構成される集合体ケーブルがシースで被覆されている。集合体ケーブルとシースとの間には、集合体ケーブルの緊張後に硬化する樹脂配合物が予め充填されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１６５４３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記の緊張材は、樹脂配合物が集合体ケーブルの緊張後に硬化することで、コンクリート部材と一体化される。樹脂配合物は、集合体ケーブルの緊張後、時間の経過と共に硬化する経時硬化性を有するものである。
【０００６】
上記の集合体ケーブルは、集合体ケーブル全体がシースで被覆されており、個々のＰＣ鋼より線の外周面は被覆されていない。つまり、各ＰＣ鋼より線は、裸ＰＣ鋼より線である。
【０００７】
集合体ケーブルを緊張したとき、複数のＰＣ鋼より線は集合体ケーブルの中心に向かって締め付けられる。そのため、集合体ケーブルの中心に配置されたＰＣ鋼より線に対して、中心のＰＣ鋼より線の外側に配置されたＰＣ鋼より線が接触することで、側方圧力が作用する。各ＰＣ鋼より線は裸ＰＣ鋼より線であるため、ＰＣ鋼より線同士が直接接触する。側方圧力が作用する箇所では、ＰＣ鋼より線同士が擦れ合うことによって、ＰＣ鋼より線にフレッチングが発生する。したがって、フレッチング疲労によりＰＣ鋼より線が破断するおそれがある。
【０００８】
特に、曲げた状態に配置された集合体ケーブルは、上記側方圧力に加えて曲げによる応力が付加される。そのため、ＰＣ鋼より線にフレッチング疲労がより発生しやすく、ＰＣ鋼より線の破断をより招きやすい。
【０００９】
また、上記の樹脂配合物がＰＣ鋼より線とＰＣ鋼より線との間に充填されていたとしても、この樹脂配合物によって、ＰＣ鋼より線のフレッチングを防止することはできない。この樹脂配合物は、集合体ケーブルの緊張時は未硬化の状態であり、上記の側方圧力により流動される。そのため、樹脂配合物は、ＰＣ鋼より線同士の接触を防止することができず、ＰＣ鋼より線間の緩衝材として機能しない。
【００１０】
本開示は、ＰＣ鋼材のフレッチング疲労を抑制することができるコンクリート構造物を提供することを目的の一つとする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
