特許ウォッチ

公開番号2025108969
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002559
出願日2024-01-11
発明の名称交織織物
出願人東レ・デュポン株式会社
代理人個人
主分類D03D 15/47 20210101AFI20250716BHJP(織成)
要約【課題】ちくちく感がなく、動的引裂き性能に優れ、さらに、耐切創力にも優れる織物を提供する。
【解決手段】無機繊維からなる芯糸の周囲を有機繊維短繊維で被覆した芯鞘紡績糸単糸と、少なくとも1種の有機繊維からなる紡績糸を、それぞれタテ糸およびヨコ糸に配した交織織物であって、厚みが0.3～0.8mmであることを特徴とする交織織物。

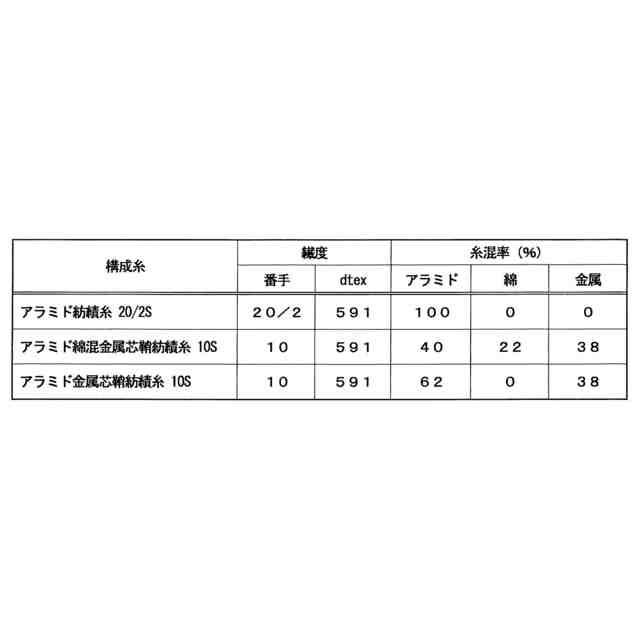

【選択図】図3
特許請求の範囲【請求項１】
無機繊維からなる芯糸の周囲を有機繊維短繊維で被覆した芯鞘紡績糸単糸と、少なくとも１種の有機繊維からなる紡績糸を、それぞれタテ糸およびヨコ糸に配した交織織物で、該交織織物の厚みが０．３～０．８ｍｍであることを特徴とする交織織物。
続きを表示（約 520 文字）【請求項２】
前記交織織物に含まれる有機繊維の混率が６５質量％以上である、請求項１に記載の交織織物。
【請求項３】
前記有機繊維がポリパラフェニレンテレフタルアミド繊維である、請求項１または２に記載の交織織物。
【請求項４】
前記有機繊維短繊維に含まれるポリパラフェニレンテレフタルアミド短繊維の混率が７０質量％以上である、請求項１または２に記載の交織織物。
【請求項５】
前記交織織物に含まれる無機繊維の混率が３５質量％以下である、請求項１に記載の交織織物。
【請求項６】
前記無機繊維が金属繊維である、請求項１または５に記載の交織織物。
【請求項７】
前記芯鞘紡績糸単糸と紡績糸とが、タテヨコ共に１：１の割合で配列されている、請求項１に記載の交織織物。
【請求項８】
下記（ａ）および（ｂ）の特性を満たすことを特徴とする請求項１に記載の交織織物。
（ａ）刃物質量２０００ｇ、衝撃エネルギー１４Jで測定したときのＩＳＯ１３９９５に記載の鉤裂け性能レベルが４

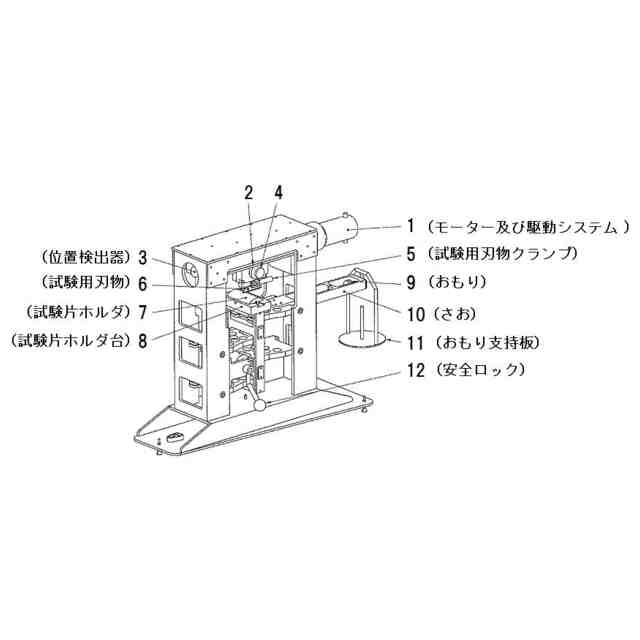

（ｂ）ＩＳＯ１３９９７に記載の耐切創力が３０Ｎ以上

発明の詳細な説明【技術分野】
【０００１】
本発明は、動的引裂きに対する抵抗性が高い交織織物に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
作業着やユニフォームは、炎や熱、刃物、釘など様々なリスクから作業者の身体を防護する役割を担っている。アラミド繊維等の高強力有機繊維を用いた手袋、腕カバー、前掛け等の防護材は、該繊維が刃物で切断されにくいので、木綿等を使用した従来の防護材に比べ耐切創性が画期的に高い。そのため、バリの出た板金加工品を扱う作業、割れ易いガラス製品を扱う作業、金属片やガラス片が混入している可能性のある一般塵芥を扱うゴミ収集作業等、切創事故を起こし易い作業において作業者の手や体を保護するために広く使用されてきた。
【０００３】
防刃性防護材料の例として、ステンレススチールとアラミド繊維の合糸体や、ステンレススチール長繊維をアラミド繊維でカバーリングしてなるカバーリング糸、あるいは、焼鈍したスチール繊維をアラミド短繊維束でカバーリングしてなる芯鞘糸で芯糸／鞘糸の混率が１０／９０～８０／２０の芯鞘複合糸等が開示されている（特許文献１等）。前記芯鞘複合糸を織物に製織したものは、胸前掛および防弾チョッキの積層用材料として使用した際の耐切創性および耐突刺性において良好な結果が得られたことが開示されている。
【０００４】
特許文献２には、鋭利物による切創や尖った物による突き刺し等の危険から人体を保護する、耐アイスピック貫通性のある防護服用生地として、タングステンまたはモリブデンを含む繊維をタテ糸とし、６６ナイロン、アラミド等の柔軟性を有する繊維をヨコ糸として織成した織物を２枚以上積層した防護服用生地が開示されている。
【０００５】
特許文献３には、金属繊維コアと耐切断性ステープルファイバー（ポリパラフェニレンテレフタルアミド）の紡績糸からなるシースを具えたストランド（金属含有量１～５０重量％）と、金属繊維のない耐切断性繊維のストランドと、を含む１０／２ｓ糸を、手袋編機で編成した耐切断性布が開示されている。前記ストランド中のスチールコアの比率を高くすると編布の耐切断性が良好になるが着心地が悪くなり、スチールコアの比率が同等の場合はスチールコア直径を大きくすると、耐切断性が良好になり着心地が悪くなることが開示されている。つまり、金属繊維を露出させず、かつ、金属繊維の比率を調整することにより、耐切断性と着心地のバランスの良い布が得られることが開示されている。しかし、織物については開示されていない。
【０００６】
釘等の突起物や障害物に引っ掛かった際に、手袋に穴が開いたり破れたりすることは、作業現場で通常起こり得ることである（非特許文献１）。しかし、穴開きや破れが生じないこと（これを動的引裂き性能という）に関する文献の報告例は少なく、特許文献４～５に、芯糸にステンレス鋼繊維フィラメント、鞘糸に有機繊維フィラメントを用いた複合糸からなる織編物が開示されている程度である。
【先行技術文献】
【特許文献】
【０００７】
実開平４－９２５７６号公報
特開２０２３－８５９４８号公報
特開２００４－５０１２９２号公報
特開２００７－３９８３９号公報
特開２０１９－１４３２５３号公報
【非特許文献】
【０００８】
繊維機械学会誌Ｖｏｌ．６０，Ｎｏ．９（２００７）
【発明の概要】
【発明が解決しようとする課題】
【０００９】
作業者からは着用感や作業性に優れる、より一層安全な防護材に対する要望が強い。鋭利な刃物の交換や鋭利な金属鋼板やガラス板の運搬等の作業においては、より高い耐切創力が求められる。耐切創布帛を二重、三重と重ねて使用することもあるが、重ねて使用すると作業効率が低下するため、厚みが薄く、装着性が良好で、耐切創力（刃物を用い材料をカットスルーするのに必要な力）が高い布帛に対する要望が多い。
【００１０】

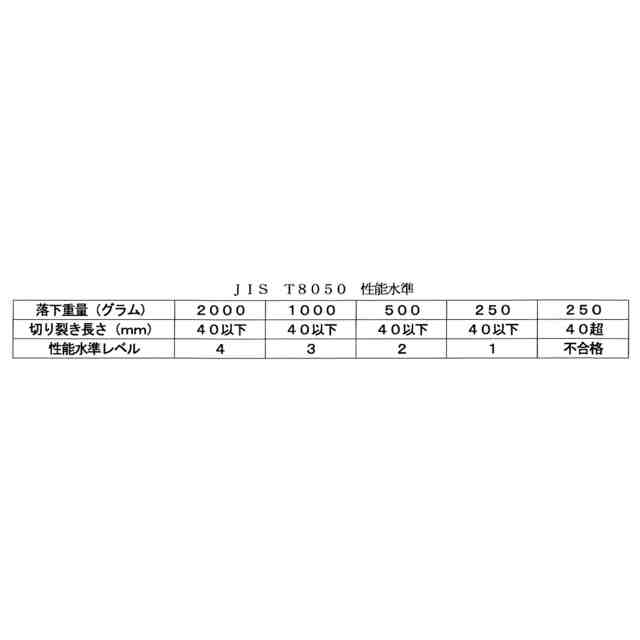

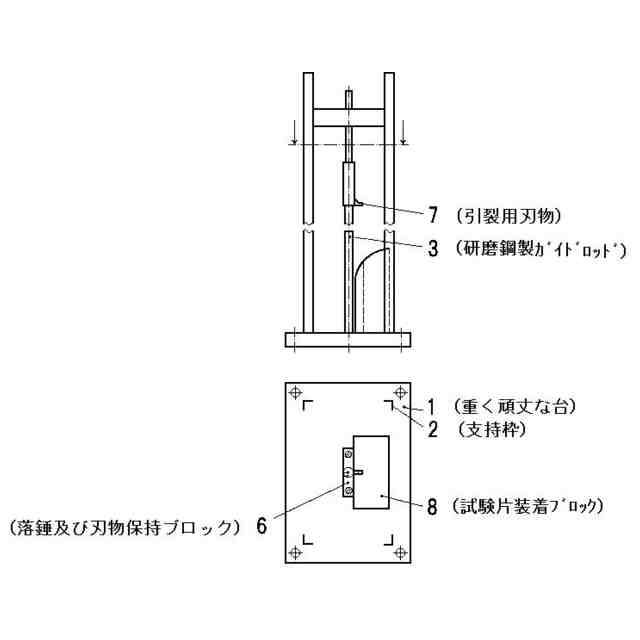

ＩＳＯ１３９９５に記載された切創性試験方法は、試料を切り裂くことで鉤裂きに対する試料の抵抗性を評価するものである（図１参照）。中央にスリットを有する局面に試料を貼り付け、７００ｍｍの高さから刃物を落下させて局面に貼り付けた試料を切り裂く。試料の鉤裂きに対する抵抗性は切り裂かれた長さで行い、落下させる刃物と保持ブロックの重量を２５０ｇ、５００ｇ、１０００ｇ、２０００ｇと変えて行い、それぞれの重量での切り裂き長さによって布帛の機能を「性能水準」（下表）で規定する。鉤裂け性能レベル４（切り裂き長さ４０ｍｍ以下）は、ＪＩＳＴ８０５０性能水準では最高レベルであり、どのような事故の状況下でも伝播性引裂きを示す可能性は非常に低い。
（【００１１】以降は省略されています）
