公開番号2025109327
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003131
出願日2024-01-12
発明の名称ダイカストマシンの射出装置
出願人株式会社ヒシヌママシナリー
代理人個人,個人
主分類B22D 17/02 20060101AFI20250717BHJP(鋳造;粉末冶金)
要約【課題】耐久性の向上を図ると共に、部品コスト及び作業コストがかかることを抑制すること。
【解決手段】本開示のダイカストマシンの射出装置Dは、溶湯内に浸漬されるグースネック20と、グースネックの内部に配置され溶湯の流路が形成されるスリーブ30と、を備え、スリーブ30の内部に、溶湯が流入される流入口に連通すると共に溶湯を加圧するプランジャが挿入される第一流路F1と、第一流路の流出端側から溶湯が金型に射出される射出口側に向かって連通する第二流路F2と、が形成されており、スリーブ30は、セラミック製であり、グースネックは、耐アルミニウム溶損性を有する金属製である。
【選択図】図2

特許請求の範囲【請求項１】
溶湯内に浸漬されるグースネックと、
前記グースネックの内部に配置され、溶湯の流路が形成されるスリーブと、
を備え、
前記スリーブの内部に、前記溶湯が流入される流入口に連通すると共に溶湯を加圧するプランジャが挿入される第一流路と、前記第一流路の流出端側から溶湯が金型に射出される射出口側に向かって連通する第二流路と、が形成されており、
前記スリーブは、セラミック製であり、前記グースネックは、耐アルミニウム溶損性を有する金属製である、
ダイカストマシンの射出装置。
続きを表示（約 500 文字）【請求項２】
請求項１に記載のダイカストマシンの射出装置であって、
前記スリーブの内部に、前記第一流路と前記第二流路とが並列に配置されて形成されている、
ダイカストマシンの射出装置。
【請求項３】
請求項２に記載のダイカストマシンの射出装置であって、
前記スリーブの内部に、並列に配置された前記第一流路と前記第二流路とを連通する第三流路が形成されている、
ダイカストマシンの射出装置。
【請求項４】
請求項１に記載のダイカストマシンの射出装置であって、
前記スリーブを前記プランジャの加圧方向に押さえるブロックを設け、
前記ブロックは、耐アルミニウム溶損性を有する金属製である、
ダイカストマシンの射出装置。
【請求項５】
請求項４に記載のダイカストマシンの射出装置であって、
前記ブロックの内部に、前記第二流路の溶湯の流出側の端部側から溶湯が金型に射出される射出口側に向かって連通するよう前記第二流路が延設された第四流路が形成されている、
ダイカストマシンの射出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ダイカストマシンの射出装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
アルミニウム、マグネシウム、亜鉛などの合金を成形する装置として、ダイカストマシンがある。そして、ダイカストマシンには、溶湯を金型に射出する射出装置が溶湯内に浸漬されているホットチャンバー方式のものがある。
【０００３】

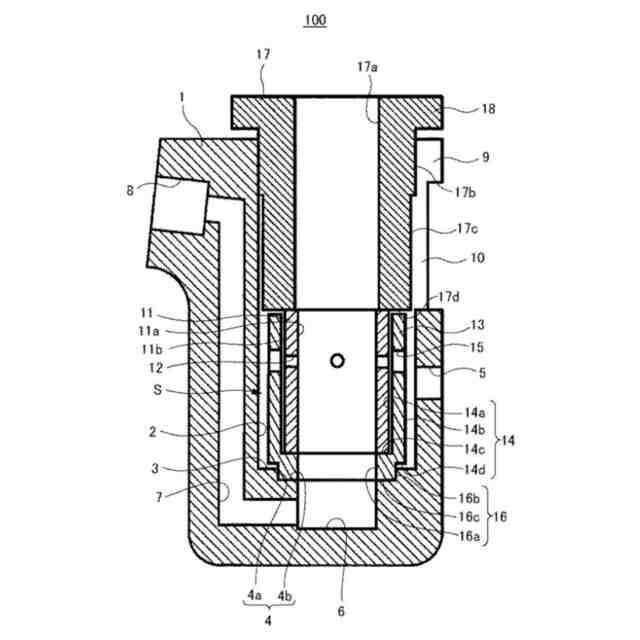

ここで、図１に、特許文献１に開示されているホットチャンバー方式のダイカストマシンにおける射出装置１００を示す。特許文献１における射出装置１００は、アルミニウム合金の溶湯内に浸漬されるグースネック１を備えており、当該グースネック１内に金型に射出される溶湯の流路が形成されている。具体的に、グースネック１には、溶湯が流入される流入孔５側の広い第一流路（図１の右側の上下方向に延びる流路）と、溶湯が流出されるノズル装着口８に連通する流出孔７にて形成された狭い第二流路（図１の左側の上下方向に延びる流路）と、が形成されている。
【０００４】
そして、特許文献１の射出装置１００では、グースネック１の流入側の第一流路に、内壁面にて流路自体を形成すると共にプランジャのガイドを形成する略円筒状のスリーブ１１が設けられており、そして、さらにスリーブ１１の外周側には、当該スリーブ１１の外側を囲うよう配置された略円筒形状のホルダ１３が設けられている。そして、ホルダ１３は、スリーブ１１の下端において連結し、スリーブ１１とホルダ１３との壁面にて第一流路が形成されている。このとき、スリーブ１１はセラミック製であり、ホルダ１３は耐アルミニウム溶損性を有する金属製である。
【先行技術文献】
【特許文献】
【０００５】
特許第６４０８３２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上述した特許文献１に記載の技術では、第一流路においてスリーブ１１とホルダ１３とが連結しているため、かかる連結箇所において、第一流路を流れる溶湯によりホルダ１３が溶損することが生じうる。このため、射出装置の耐久性が低下し、部品を頻繁に交換する必要があるなど部品コストや作業コストがかかる、という問題が生じる。
【０００７】
このため、本開示の目的は、耐久性の向上を図ると共に、部品コスト及び作業コストがかかることを抑制することができるダイカストマシンの射出装置を提供する、ことにある。
【課題を解決するための手段】
【０００８】
本開示の一形態であるダイカストマシンの射出装置は、
溶湯内に浸漬されるグースネックと、
前記グースネックの内部に配置され、溶湯の流路が形成されるスリーブと、
を備え、
前記スリーブの内部に、前記溶湯が流入される流入口に連通すると共に溶湯を加圧するプランジャが挿入される第一流路と、前記第一流路の流出端側から溶湯が金型に射出される射出口側に向かって連通する第二流路と、が形成されており、
前記スリーブは、セラミック製であり、前記グースネックは、耐アルミニウム溶損性を有する金属製である、
という構成をとる。
【発明の効果】
【０００９】
本開示は、以上のように構成されることにより、耐久性の向上を図ると共に、部品コスト及び作業コストがかかることを抑制することができる。
【図面の簡単な説明】
【００１０】
本開示に関連する背景技術にかかるダイカストマシンの射出装置の構成を示す図である。

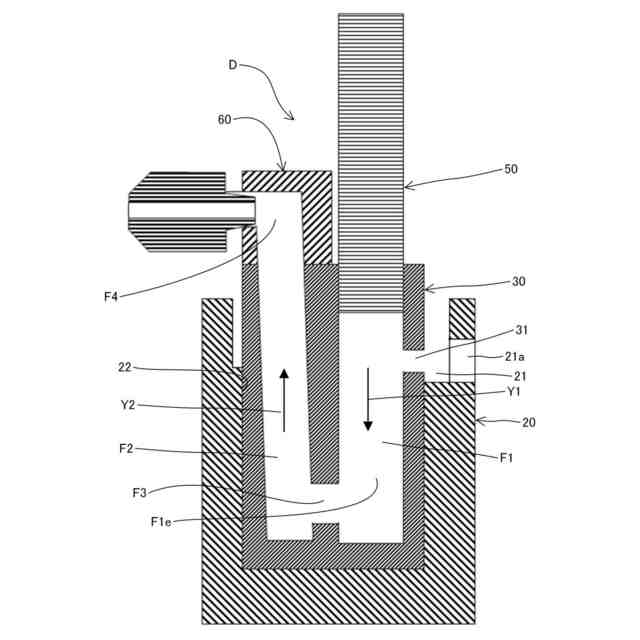

本開示にかかるダイカストマシンの射出装置の構成を示す図である。

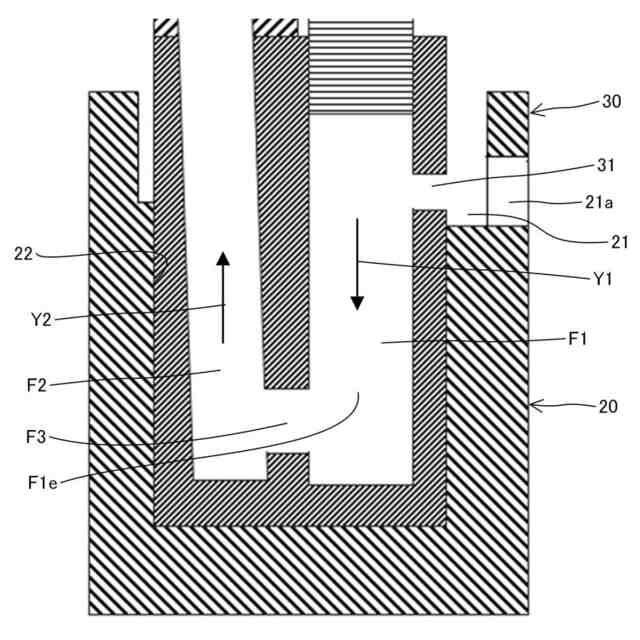

本開示にかかるダイカストマシンの射出装置の一部を示す拡大図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
