公開番号2025109544
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003498
出願日2024-01-12
発明の名称トレー状部材と、そのトレー状部材の製造方法
出願人株式会社三五
代理人個人,個人
主分類B21D 51/18 20060101AFI20250717BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】壁部の端部同士を密着することが出来るトレー状部材とトレー状部材の製造方法を提案する。

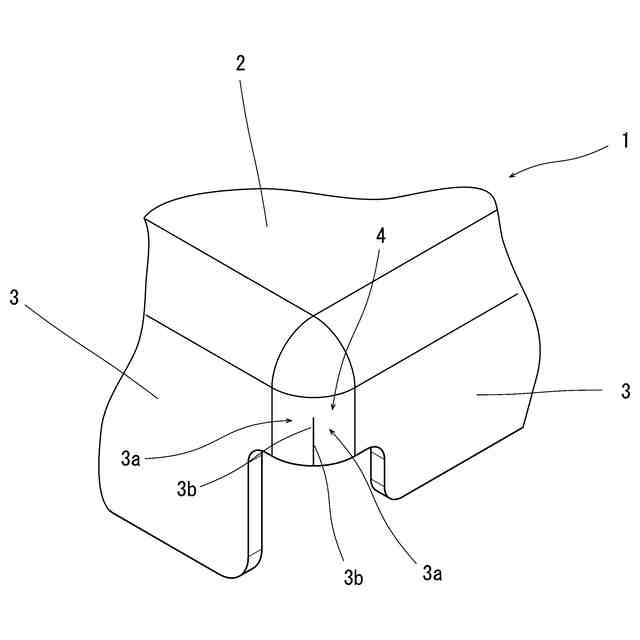

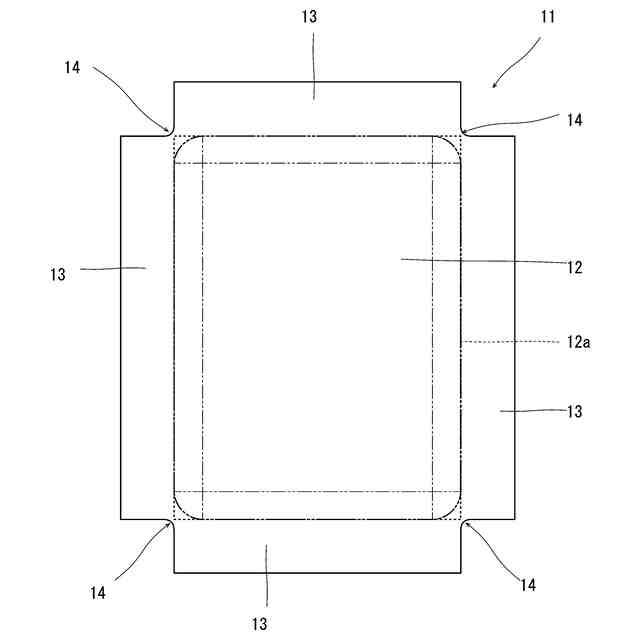

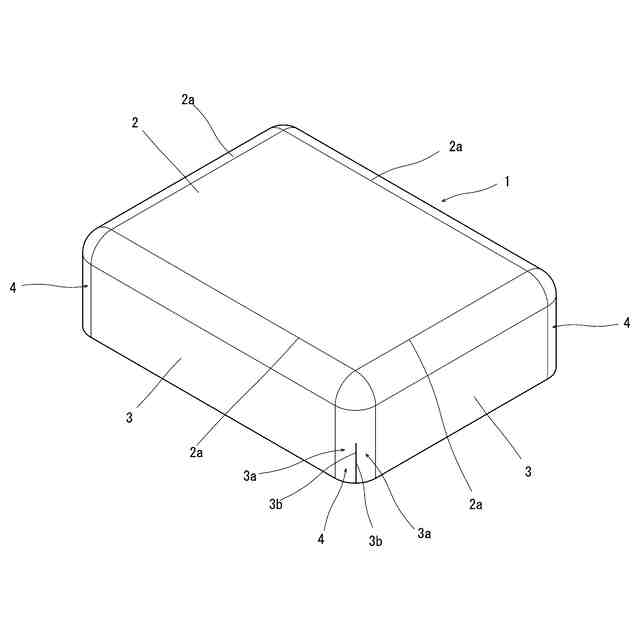

【解決手段】矩形状の矩形部12と、矩形部12の外縁12aから外側方向に突出する側縁部13を4つと、周方向に隣り合う側縁部13,13間に設けた肉部14で略十字状に形成された金属製の板材11を用い、矩形部12の一部より形成された底天板部2を有し、底天板部2の周囲に、矩形部12の外周部と側縁部13と肉部14を押圧形成して形成した壁部3を4つ設け、周方向に隣り合う壁部3,3同士を、連接部4において連接し、連接部4における底天板部2側を、絞り加工により形成し、連接部4における底天板部2と反対側を、抜き加工により壁部3の周方向の端面3b,3b同士を密着させて形成した。
【選択図】図1
特許請求の範囲【請求項１】
矩形状の矩形部と、該矩形部の外縁から外側方向に突出する側縁部を４つと、周方向に隣り合う側縁部間に設けた肉部で略十字状に形成された金属製の板材を用い、
前記矩形部の一部より形成された底天板部を有し、該底天板部の周囲に、前記矩形部の外周部と前記側縁部と前記肉部を押圧形成して形成した壁部を４つ設け、
周方向に隣り合う壁部同士を、連接部において連接し、
前記連接部における前記底天板部側を、絞り加工により形成し、前記連接部における前記底天板部と反対側を、抜き加工により壁部の周方向の端面同士を密着させて形成したことを特徴とするトレー状部材。
続きを表示（約 620 文字）【請求項２】
当接する２つの壁部の端部により、その連接部が弧状となるように形成されていることを特徴とする請求項１記載のトレー状部材。
【請求項３】
矩形状の矩形部と、該矩形部の外縁から外側方向に突出する側縁部を４つと、周方向に隣り合う側縁部間に設けた肉部で略十字状に形成された金属製の板材を形成する板材形成工程と、

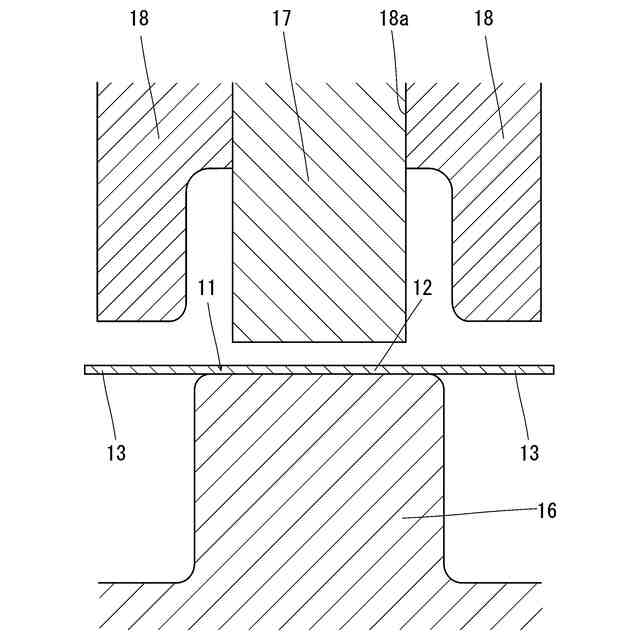

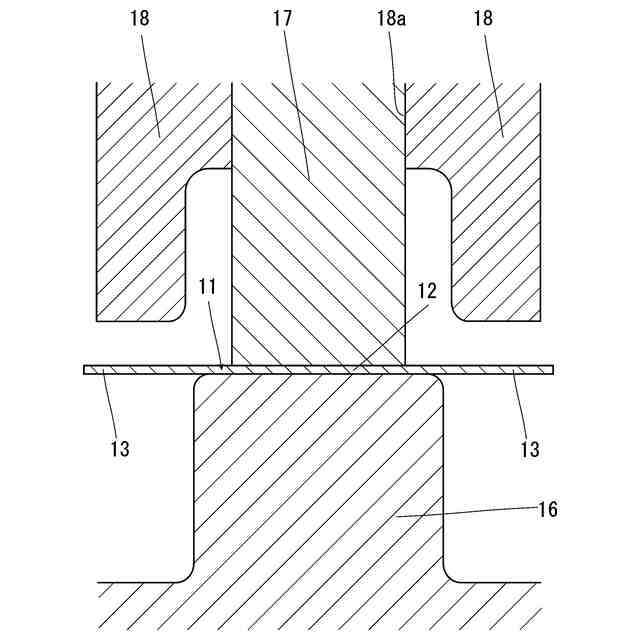

板材形成工程の後に、前記矩形部の一部を、両面から支持部材により保持する保持工程と、
保持工程後に、前記支持部材に対し相対的に移動する形成部材により、前記矩形部の外周部と前記縁部と前記肉部を押圧して、前記矩形部の一部により底天板部を形成するとともに、該底天板部の周囲に４つの壁部と、周方向に隣り合う壁部の端部同士が連接する連接部を形成する壁部形成工程と、を有し、
前記連接部において、前記底天板部側を、絞り加工により一体形成し、前記連接部において、底天板部と反対側を、抜き加工により壁部の周方向の端面同士を密着させたことを特徴とするトレー状部材の製造方法。
【請求項４】
前記抜き加工において、当接する２つの壁部の端部により、その連接部が弧状となるように形成したことを特徴とする請求項３記載のトレー状部材の製造方法。
【請求項５】
前記支持部材を固定し、前記形成部材を移動するようにしたことを特徴とする請求項３又は４記載のトレー状部材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トレー状部材と、そのトレー状部材の製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、金属製のトレー状部材を、プレス加工により成形する場合、板材の底板部分を、パンチとダイで移動させて絞って、底板の周囲に壁部を形成することが行われている。
【０００３】
しかし、壁部の高さを確保しようとすると、深絞り加工となり、壁部が薄板化し、壁部の板厚や平面度を確保することが難しくなり、壁部に反りやしゃくれが発生したり、角部等に割れが生じる虞がある。
【０００４】
この問題を解決したものとして、板材を略十字状に形成し、その角部を円弧状に形成し、４つの辺を、底部に対し起こして、底部の周囲に４つの壁部を形成する際に、底部に近い一定範囲にのみ絞り加工を行い、その反対側を突き合わせることで、絞り加工の範囲を狭くすることで薄肉化を回避することが提案されている（特許文献１参照。）
【先行技術文献】
【特許文献】
【０００５】
特開平４-５６１１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、絞り加工以外の部分は、壁部の端部同士が直交するにように形成されているため、端部同士を隙間なく密着させることが難しく、大きな隙間が形成されてしまうという問題がある。
【０００７】
また、当接できたとしても、端部同士が線接触となるため、トレー状部材の気密性等を担保することが難しいという問題がある。
【０００８】
そこで、本発明は、壁部の端部同士を密着することが出来るトレー状部材とトレー状部材の製造方法を提供することを目的とするものである。
【課題を解決するための手段】
【０００９】
前記の課題を解決するために、本発明は、矩形状の矩形部と、該矩形部の外縁から外側方向に突出する側縁部を４つと、周方向に隣り合う側縁部間に設けた肉部で略十字状に形成された金属製の板材を用い、
前記矩形部の一部より形成された底天板部を有し、該底天板部の周囲に、前記矩形部の外周部と前記側縁部と前記肉部を押圧形成して形成した壁部を４つ設け、
周方向に隣り合う壁部同士を、連接部において連接し、
前記連接部における前記底天板部側を、絞り加工により形成し、前記連接部における前記底天板部と反対側を、抜き加工により壁部の周方向の端面同士を密着させて形成したことを特徴とするトレー状部材である。
【００１０】
また、当接する２つの壁部の端部により、その連接部が弧状となるように形成されていてもよい。
（【００１１】以降は省略されています）
