特許ウォッチ

公開番号2025109549
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003507
出願日2024-01-12
発明の名称ガスバリア性光学フィルム、積層体、表示装置および太陽電池
出願人三井化学株式会社
代理人個人
主分類C08G 18/38 20060101AFI20250717BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】高い屈折率とガスバリア性を有するガスバリア性光学フィルムを提供する。
【解決手段】ポリ(チオ)ウレタン(P)を含むガスバリア性光学フィルムであって、前記ポリ(チオ)ウレタン(P)が、イソシアネート化合物(A)と、2官能以上のポリチオール化合物(B1)、チオール基と水酸基を有するヒドロキシチオール化合物(B2)および2官能以上のポリオール化合物(B3)からなる群から選択される一種または二種以上を含む活性水素化合物(B)と、を含む重合性組成物の硬化物を含み、JIS K 7129Bに準拠して40℃、90%RHの条件で測定される、前記ガスバリア性光学フィルムの水蒸気透過度が10.0g/(m²・day)以下である、ガスバリア性光学フィルム。
【選択図】なし
特許請求の範囲【請求項１】
ポリ（チオ）ウレタン（Ｐ）を含むガスバリア性光学フィルムであって、
前記ポリ（チオ）ウレタン（Ｐ）が、イソシアネート化合物（Ａ）と、２官能以上のポリチオール化合物（Ｂ１）、チオール基と水酸基を有するヒドロキシチオール化合物（Ｂ２）および２官能以上のポリオール化合物（Ｂ３）からなる群から選択される一種または二種以上を含む活性水素化合物（Ｂ）と、を含む重合性組成物の硬化物を含み、
ＪＩＳＫ７１２９Ｂに準拠して４０℃、９０％ＲＨの条件で測定される、前記ガスバリア性光学フィルムの水蒸気透過度が１０．０ｇ／（ｍ
２
・ｄａｙ）以下である、ガスバリア性光学フィルム。
続きを表示（約 1,300 文字）【請求項２】
ＪＩＳＫ７１２６－２に準拠して２３℃、６０％ＲＨの条件で測定される、前記ガスバリア性光学フィルムの酸素透過度が５．０ｃｃ／（ｍ
２
・ｄａｙ・ａｔｍ）以下である、請求項１に記載のガスバリア性光学フィルム。
【請求項３】
前記重合性組成物が光重合開始剤（Ｃ）をさらに含む、請求項１または２に記載のガスバリア性光学フィルム。
【請求項４】
前記光重合開始剤（Ｃ）がホウ素を含む、請求項３に記載のガスバリア性光学フィルム。
【請求項５】
前記イソシアネート化合物（Ａ）が芳香族イソシアネート化合物（ａ）を含む、請求項１～４のいずれかに記載のガスバリア性光学フィルム。
【請求項６】
前記芳香族イソシアネート化合物（ａ）が、キシリレンジイソシアネート、フェニレンジイソシアネート、トリレンジイソシアネートおよびジフェニルメタンジイソシアネートからなる群から選択される一種または二種以上を含む、請求項５に記載のガスバリア性光学フィルム。
【請求項７】
前記ポリチオール化合物（Ｂ１）が、５，７－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４，７－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４，８－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４－メルカプトメチル－１，８－ジメルカプト－３，６－ジチアオクタン、ペンタエリスリトールテトラキス（２－メルカプトアセテート）、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、２，５－ビス（メルカプトメチル）－１，４－ジチアン、ビス（メルカプトエチル）スルフィド、１，１，３，３－テトラキス（メルカプトメチルチオ）プロパン、４，６－ビス（メルカプトメチルチオ）－１，３－ジチアン、２－（２，２－ビス（メルカプトメチルチオ）エチル）－１，３－ジチエタン、１，１，２，２－テトラキス（メルカプトメチルチオ）エタン、３－メルカプトメチル－１，５－ジメルカプト－２，４－ジチアペンタン、およびトリス（メルカプトメチルチオ）メタンからなる群から選択される一種または二種以上を含む、請求項１～６のいずれかに記載のガスバリア性光学フィルム。
【請求項８】
前記ポリチオール化合物（Ｂ１）は、２官能のポリチオール化合物（ｂ１）および３官能以上のポリチオール化合物（ｂ２）からなる群から選択される一種または二種以上を含む、請求項１～７のいずれかに記載のガスバリア性光学フィルム。
【請求項９】
前記ポリチオール化合物（ｂ１）のチオール当量は、前記ポリチオール化合物（ｂ１）と前記ポリチオール化合物（ｂ２）との合計チオール当量１００％に対して、１％以上９５％以下である、請求項８に記載のガスバリア性光学フィルム。
【請求項１０】
厚みが１５μｍ以上１０００μｍ以下である、請求項１～９のいずれかに記載のガスバリア性光学フィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ガスバリア性光学フィルム、積層体、表示装置および太陽電池に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
表示装置や太陽電池には、光学フィルムが用いられている。このような光学フィルムに関する文献として、特許文献１が挙げられる。
【０００３】
特許文献１には、ポリエステル樹脂組成物およびポリスチレン樹脂組成物からなる複屈折率が低く透明性及び靱性が良好である樹脂組成物および、その樹脂組成物からなるフィルムを提供することを目的として、ポリエステル樹脂組成物Ａと特定の化学式で示されるポリスチレン樹脂組成物Ｂを含む樹脂組成物であり、式（Ｉ）を満たす樹脂組成物が記載されている。
ΔＣＯＯＨ（ｅｑ／ｔоｎ）＜１５０式（Ｉ）
なおΔＣＯＯＨとは、樹脂組成物の末端カルボキシル基量ＣＯＯＨ
１
と、該樹脂組成物を窒素雰囲気下２９０℃で３０分間溶融後の末端カルボキシル基量ＣＯＯＨ
２
の差ＣＯＯＨ
２
－ＣＯＯＨ
１
である。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１１５９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は高い屈折率とガスバリア性を有する光学フィルムを提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、以下に示すガスバリア性光学フィルム、積層体、表示装置および太陽電池が提供される。
【０００７】
［１］
ポリ（チオ）ウレタン（Ｐ）を含むガスバリア性光学フィルムであって、
前記ポリ（チオ）ウレタン（Ｐ）が、イソシアネート化合物（Ａ）と、２官能以上のポリチオール化合物（Ｂ１）、チオール基と水酸基を有するヒドロキシチオール化合物（Ｂ２）および２官能以上のポリオール化合物（Ｂ３）からなる群から選択される一種または二種以上を含む活性水素化合物（Ｂ）と、を含む重合性組成物の硬化物を含み、
ＪＩＳＫ７１２９Ｂに準拠して４０℃、９０％ＲＨの条件で測定される、前記ガスバリア性光学フィルムの水蒸気透過度が１０．０ｇ／（ｍ
２
・ｄａｙ）以下である、ガスバリア性光学フィルム。
［２］
ＪＩＳＫ７１２６－２に準拠して２３℃、６０％ＲＨの条件で測定される、前記ガスバリア性光学フィルムの酸素透過度が５．０ｃｃ／（ｍ
２
・ｄａｙ・ａｔｍ）以下である、［１］に記載のガスバリア性光学フィルム。
［３］
前記重合性組成物が光重合開始剤（Ｃ）をさらに含む、［１］または［２］に記載のガスバリア性光学フィルム。
［４］

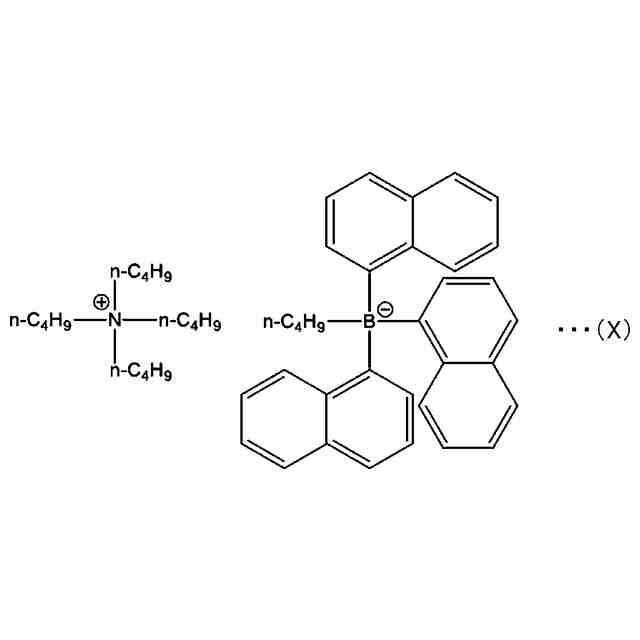

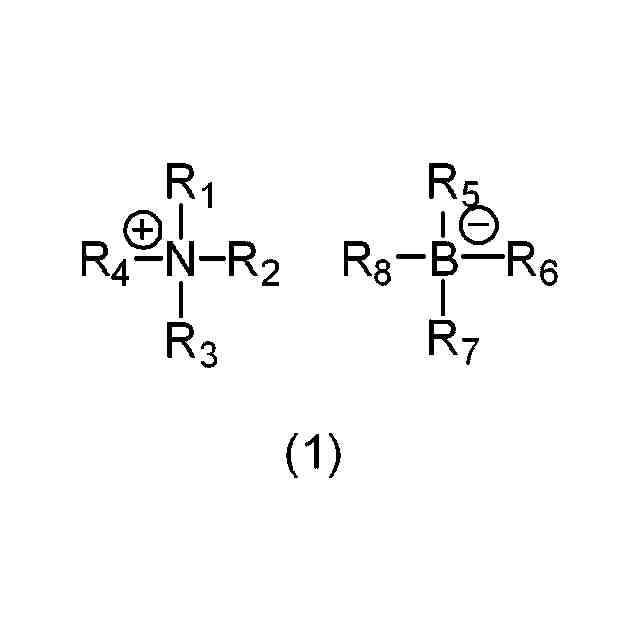

前記光重合開始剤（Ｃ）がホウ素を含む、［３］に記載のガスバリア性光学フィルム。
［５］
前記イソシアネート化合物（Ａ）が芳香族イソシアネート化合物（ａ）を含む、［１］～［４］のいずれかに記載のガスバリア性光学フィルム。
［６］
前記芳香族イソシアネート化合物（ａ）が、キシリレンジイソシアネート、フェニレンジイソシアネート、トリレンジイソシアネートおよびジフェニルメタンジイソシアネートからなる群から選択される一種または二種以上を含む、［５］に記載のガスバリア性光学フィルム。
［７］
前記ポリチオール化合物（Ｂ１）が、５，７－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４，７－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４，８－ジメルカプトメチル－１，１１－ジメルカプト－３，６，９－トリチアウンデカン、４－メルカプトメチル－１，８－ジメルカプト－３，６－ジチアオクタン、ペンタエリスリトールテトラキス（２－メルカプトアセテート）、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）、２，５－ビス（メルカプトメチル）－１，４－ジチアン、ビス（メルカプトエチル）スルフィド、１，１，３，３－テトラキス（メルカプトメチルチオ）プロパン、４，６－ビス（メルカプトメチルチオ）－１，３－ジチアン、２－（２，２－ビス（メルカプトメチルチオ）エチル）－１，３－ジチエタン、１，１，２，２－テトラキス（メルカプトメチルチオ）エタン、３－メルカプトメチル－１，５－ジメルカプト－２，４－ジチアペンタン、およびトリス（メルカプトメチルチオ）メタンからなる群から選択される一種または二種以上を含む、［１］～［６］のいずれかに記載のガスバリア性光学フィルム。
［８］
前記ポリチオール化合物（Ｂ１）は、２官能のポリチオール化合物（ｂ１）および３官能以上のポリチオール化合物（ｂ２）からなる群から選択される一種または二種以上を含む、［１］～［７］のいずれかに記載のガスバリア性光学フィルム。
［９］
前記ポリチオール化合物（ｂ１）のチオール当量は、前記ポリチオール化合物（ｂ１）と前記ポリチオール化合物（ｂ２）との合計チオール当量１００％に対して、１％以上９５％以下である、［８］に記載のガスバリア性光学フィルム。
［１０］
厚みが１５μｍ以上１０００μｍ以下である、［１］～［９］のいずれかに記載のガスバリア性光学フィルム。
［１１］
温度２３℃における屈折率ｎｄが１．５０以上１．７５以下である、［１］～［１０］のいずれかに記載のガスバリア性光学フィルム。
［１２］
回転検光子法により測定される、２５℃、波長５９０ｎｍにおける厚み方向の複屈折が１０ｎｍ未満である、［１］～［１１］のいずれかに記載のガスバリア性光学フィルム。
［１３］
液晶パネル、有機ＥＬディスプレイまたは太陽電池の最外層または中間層に使用することが可能な、［１］～［１２］のいずれかに記載のガスバリア性光学フィルム。
［１４］
［１］～［１３］のいずれかに記載のガスバリア性光学フィルムと、
前記ガスバリア性光学フィルムの少なくとも一方の面に、ＳｉＯ
２
層と、
を備える積層体。
［１５］
クレイを含む層をさらに備える、［１４］に記載の積層体。
［１６］
ＪＩＳＫ７１２９Ｂに準拠して４０℃、９０％ＲＨの条件で測定される、前記積層体の水蒸気透過度が１．０ｇ／（ｍ
２
・ｄａｙ）以下である、［１４］または［１５］に記載の積層体。
［１７］
［１］～［１３］のいずれかに記載のガスバリア性光学フィルムを含む表示装置。
［１８］
［１］～［１３］のいずれかに記載のガスバリア性光学フィルムを含む太陽電池。
【発明の効果】
【０００８】
本発明によれば、屈折率が高い、ガスバリア性光学フィルムを提供できる。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態について説明する。なお、本実施形態では、数値範囲を示す「Ａ～Ｂ」は特に断りがなければ、Ａ以上Ｂ以下を表す。また、数値範囲が段階的に記載されている場合、各数値範囲の上限及び下限は任意に組み合わせることができる。
本実施形態において、「フィルム」とは、一般的に「シート」と呼称されるものを含む概念である。
本実施形態において、チオウレタンとは、ポリチオール成分とイソシアネート成分が反応して形成するチオウレタン結合を持つ化合物を表す。
本発明の実施形態においてガスバリアとは、酸素や水蒸気などの透過を遮蔽する機能を表す。
【００１０】
＜ガスバリア性光学フィルム＞
本実施形態のガスバリア性光学フィルムは、ポリ（チオ）ウレタン（Ｐ）を含み、ポリ（チオ）ウレタン（Ｐ）が、イソシアネート化合物（Ａ）と、２官能以上のポリチオール化合物（Ｂ１）、チオール基と水酸基を有するヒドロキシチオール化合物（Ｂ２）および２官能以上のポリオール化合物（Ｂ３）からなる群から選択される一種または二種以上を含む活性水素化合物（Ｂ）と、を含む重合性組成物の硬化物を含み、ＪＩＳＫ７１２９Ｂに準拠して４０℃、９０％ＲＨの条件で測定される、ガスバリア性光学フィルムの水蒸気透過度が１０．０ｇ／（ｍ
２
・ｄａｙ）以下である。
（【００１１】以降は省略されています）

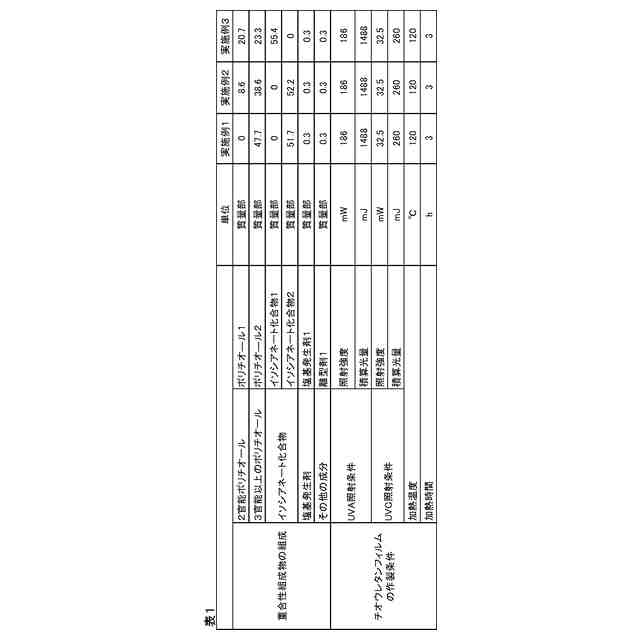

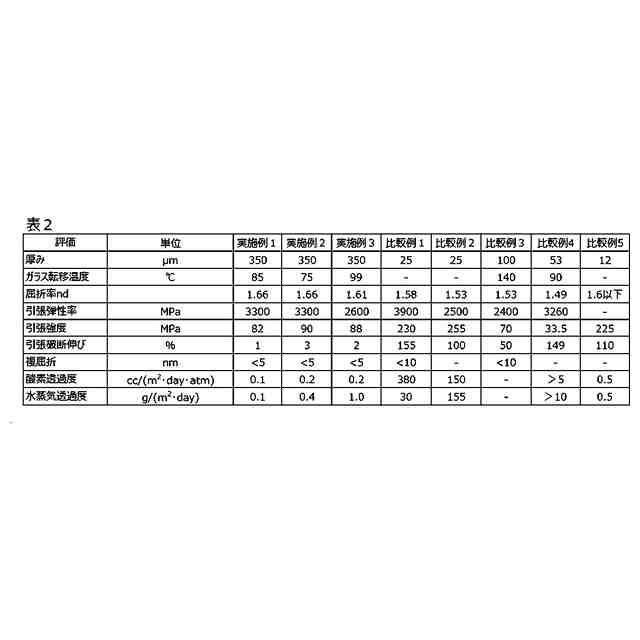

関連特許
