特許ウォッチ

公開番号2025087414
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202059
出願日2023-11-29
発明の名称エチレン系共重合体組成物およびその用途
出願人三井化学株式会社
代理人弁理士法人エスエス国際特許事務所
主分類C08L 23/08 20250101AFI20250603BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】本発明の目的は、エチレン・α-オレフィン・非共役ポリエン共重合体ゴムと合成繊維と間の接着性、更には、耐熱性を改良して、搬送ベルト(コンベヤベルト)のカーカス層などの合成繊維との積層の用途への利用を更に進展させること。
【解決手段】本発明は、特定の要件を満たすエチレン・α-オレフィン・非共役ポリエン共重合体である成分(A)および特定の要件を満たすα,β-不飽和カルボン酸に由来する置換基を有するエチレン・α-オレフィン共重合体(B)を含むエチレン系共重合体組成物、およびその用途。
【選択図】なし
特許請求の範囲【請求項１】
成分（Ａ）であるエチレン・α－オレフィン・非共役ポリエン共重合体（Ａ）、および成分（Ｂ）であるα，β－不飽和カルボン酸に由来する置換基を有するエチレン・α－オレフィン共重合体（Ｂ）を含む組成物であり、成分（Ａ）、成分（Ｂ）が以下に規定されることを特徴とするエチレン系共重合体組成物。
成分(Ａ）：下記の要件（ａ１）～要件（ａ４）を満たす。
要件（ａ１）：エチレン［Ｌ］に由来する構造単位と、炭素数４～２０のα－オレフィン［Ｍ］に由来する構造単位、および非共役ポリエン［Ｎ］に由来する構造単位とを含み、エチレン［Ｌ］に由来する構造単位と、炭素数４～２０のα－オレフィン［Ｍ］に由来する構造単位のモル比〔［Ｌ］／［Ｍ］〕が、４０／６０～９０／１０である。
要件（ａ２）：非共役ポリエン［Ｎ］に由来する構造単位の含有量が０．１～６．０モル％である（ただし、［Ｌ］、［Ｍ］および［Ｎ］に由来する構造単位の合計を１００モル％とする）。
要件（ａ３）：ムーニー粘度（ＭＬ（１＋４）１２５℃）が、５～１００である。
要件（ａ４）：下記の式（ｉ）で表されるＢ値が１．２０以上である。
Ｂ値＝（[ＥＸ]＋２［Ｙ］）／〔２×［Ｅ］×（［Ｘ］＋［Ｙ］）〕・・（ｉ）
（ただし、［Ｅ］、［Ｘ］および［Ｙ］は、それぞれ、エチレン［Ｌ］、炭素数４～２０のα－オレフィン［Ｍ］、および非共役ポリエン［Ｎ］のモル分率を示し、［ＥＸ］はエチレン［Ｌ］－炭素数４～２０のα－オレフィン［Ｍ］のダイアッド連鎖分率を示す。］
成分（Ｂ）：下記の要件（ｂ１）～要件（ｂ２）を満たす。
要件（ｂ１）：ブルックフィールド粘度（１５０℃）が１～５,０００ｍＰａ・ｓである。
要件（ｂ２）：ゲルパーミエーションクロマトグラフィー（ＧＰＣ）により求められる重量平均分子量（Ｍｗ）が１，０００～１００，０００の範囲にある。
続きを表示（約 600 文字）【請求項２】
成分（Ａ）を構成する炭素数４～２０のα－オレフィン［Ｍ］が、１－ブテンである請求項１に記載のエチレン系共重合体組成物。
【請求項３】
成分（Ｂ）のα，β－不飽和カルボン酸がマレイン酸である請求項１に記載のエチレン系共重合体組成物。
【請求項４】
成分（Ｂ）の酸価が１～１００ｍｇＫＯＨ／ｇである請求項１に記載のエチレン系共重合体組成物。
【請求項５】
成分（Ａ）１００質量部当たり、成分（Ｂ）を０．５～１００質量部含む、請求項1に記載のエチレン系共重合体組成物。
【請求項６】
トランスポリオクテニレン（Ｃ）を含む請求項1に記載のエチレン系共重合体組成物。
【請求項７】
成分（Ａ）１００質量部当たり、トランスポリオクテニレン（Ｃ）を０．５～５０質量部含む、請求項６に記載のエチレン系共重合体組成物。
【請求項８】
請求項１～７のいずれか一項に記載のエチレン系共重合体組成物からなる層［Ｉ］と、繊維材料を含む層［ＩＩ］とが接していることを特徴とする積層体。
【請求項９】
エチレン系共重合体組成物が架橋してなる、請求項８に記載の積層体。
【請求項１０】
上記の層［ＩＩ］の繊維材料が帆布である、請求項８に記載の積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、架橋可能なエチレン系共重合体組成物、当該組成物を用いた繊維材料を含む層との積層体、およびその用途に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
ＥＰＤＭなどのエチレン・α－オレフィン・非共役ポリエン共重合体は、一般に、耐候性、耐熱性、耐オゾン性に優れており、自動車用工業部品、工業用ゴム製品、電気絶縁材、土木建築用材、ゴム引き布などの産業資材に用いられている。
その中でも、搬送ベルト（コンベヤベルト）のカーカス層へ利用が望まれており、更なる生産性向上や寿命向上を図る改良が求められている。そのため、エチレン・α－オレフィン・非共役ポリエン共重合体ゴムと合成繊維と間の接着性を改良することが検討され、エチレン・α－オレフィン・ジエン共重合体に、トランスポリオクテニレンゴムを配合してなる亜鉛華が配合される硫黄加硫系のエチレンプロピレンゴム配合物とすることが提案されている（特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特公昭４２－２３６３２号公報
特許第２５２８０３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、エチレン・α－オレフィン・非共役ポリエン共重合体ゴムと合成繊維との間の接着性、更には、耐熱性を改良して、搬送ベルト（コンベヤベルト）のカーカス層などの合成繊維との積層の用途への利用を更に進展させることを目的とするものである。
【課題を解決するための手段】
【０００５】
本発明は、以下の項［１］～［１１］に係る。
［１］
成分（Ａ）であるエチレン・α－オレフィン・非共役ポリエン共重合体、および成分（Ｂ）であるα，β－不飽和カルボン酸に由来する置換基を有するエチレン・α－オレフィン共重合体を含む組成物であり、成分（Ａ）、成分（Ｂ）が以下のように規定されることを特徴とするエチレン系共重合体組成物。
成分(Ａ）：下記の要件（ａ１）～要件（ａ４）を満たす。
要件（ａ１）：エチレン［Ｌ］に由来する構造単位と、炭素数４～２０のα－オレフィン［Ｍ］に由来する構造単位、および非共役ポリエン［Ｎ］に由来する構造単位とを含み、エチレン［Ｌ］に由来する構造単位と、炭素数４～２０のα－オレフィン［Ｍ］に由来する構造単位のモル比〔［Ｌ］／［Ｍ］〕が、４０／６０～９０／１０である。
要件（ａ２）：非共役ポリエン［Ｎ］に由来する構造単位の含有量が０．１～６．０モル％である（ただし、［Ｌ］、［Ｍ］および［Ｎ］に由来する構造単位の合計を１００モル％とする。）
要件（ａ３）：ムーニー粘度（ＭＬ（１＋４）１２５℃）が、５～１００である。
要件（ａ４）：下記の式（ｉ）で表されるＢ値が１．２０以上である。
Ｂ値＝（[ＥＸ]＋２［Ｙ］）／〔２×［Ｅ］×（［Ｘ］＋［Ｙ］）〕・・（ｉ）
（ただし、［Ｅ］、［Ｘ］および［Ｙ］は、それぞれ、エチレン［Ｌ］、炭素数４～２０のα－オレフィン［Ｍ］、および非共役ポリエン［Ｎ］のモル分率を示し、［ＥＸ］はエチレン［Ｌ］－炭素数４～２０のα－オレフィン［Ｍ］のダイアッド連鎖分率を示す。］
成分（Ｂ）：下記の要件（ｂ１）～要件（ｂ２）を満たす。
要件（ｂ１）：ブルックフィールド粘度（１５０℃）が１～５，０００ｍＰａ・ｓである。
要件（ｂ２）：ゲルパーミエーションクロマトグラフィー（ＧＰＣ）により求められる重量平均分子量（Ｍｗ）が１，０００～１００，０００の範囲にある。
【０００６】
［２］
成分（Ａ）を構成する炭素数４～２０のα－オレフィン［Ｍ］が、１－ブテンである上記の［１］に記載のエチレン系共重合体組成物。
［３］
成分（Ｂ）のα，β－不飽和カルボン酸がマレイン酸である上記の［１］または[２]に記載のエチレン系共重合体組成物。
［４］
成分（Ｂ）の酸価が１～１００ｍｇＫＯＨ／ｇである上記の[１]～[３]のいずれかに記載のエチレン系共重合体組成物。
【０００７】
［５］
成分（Ａ）１００質量部当たり、成分（Ｂ）を０．５～１００質量部含む、上記の［１］～［４］のいずれかに記載のエチレン系共重合体組成物。
［６］
トランスポリオクテニレン（Ｃ）を含む上記の［１］～［５］のいずれかに記載のエチレン系共重合体組成物。
［７］
成分（Ａ）１００質量部当たり、トランスポリオクテニレン（Ｃ）を０．５～５０質量部含む、上記の［１］～［６］のいずれかに記載のエチレン系共重合体組成物。
【０００８】
［８］
上記の［１］～［７］のいずれかの一項に記載のエチレン系共重合体組成物からなる層［Ｉ］と、繊維材料を含む層［ＩＩ］とが接していることを特徴とする積層体。
［９］
エチレン系共重合体組成物が架橋してなる、上記の［８］に記載の積層体。
［１０］
上記の層［ＩＩ］の繊維材料が帆布である、上記の［８］または［９］のいずれかに記載の積層体。
［１１］
上記の［８］～［１０］のいずれかに記載の積層体を有してなる工業用ベルト。
【発明の効果】
【０００９】
本発明によれば、エチレン・α－オレフィン・非共役ポリエン共重合体ゴムと合成繊維と間の接着性が改良されており、さらにそれからなる積層体の耐熱性が改良されており、その生産性向上や寿命向上を図ることができる。
【発明を実施するための形態】
【００１０】
本発明のエチレン系共重合体組成物は、成分（Ａ）であるエチレン・α－オレフィン・非共役ポリエン共重合体（Ａ）、および成分（Ｂ）であるα，β－不飽和カルボン酸に由来する置換基を有するエチレン・α－オレフィン共重合体（Ｂ）を含むものである。
以下に、成分（Ａ）について以下に説明する。

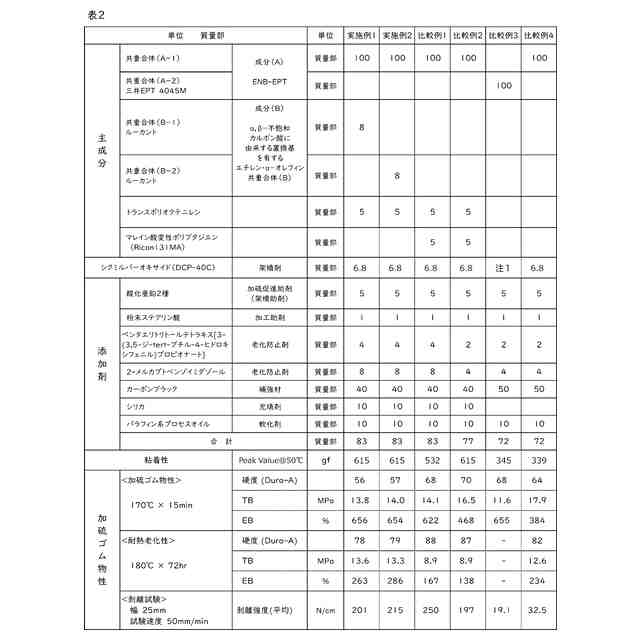

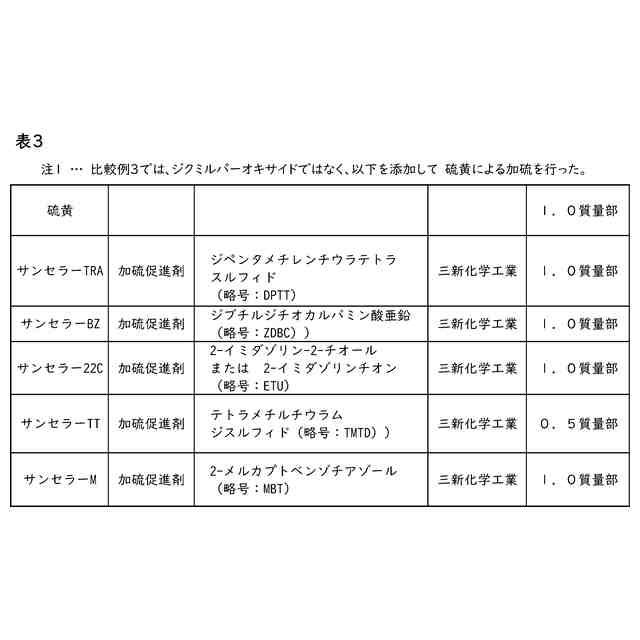

（【００１１】以降は省略されています）

関連特許
