公開番号2025109550
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003509
出願日2024-01-12
発明の名称焼入れ方法、及び焼入れ装置
出願人フタバ産業株式会社
代理人名古屋国際弁理士法人
主分類C21D 1/09 20060101AFI20250717BHJP(鉄冶金)
要約【課題】プレス成形品に焼入れを行う場合に、冷却用の水に起因するレーザ光の散乱を抑制する技術を提供する。
【解決手段】第1壁部と、第1壁部と交差する第2壁部と、第1壁部と第2壁部とを繋ぐ曲げ部と、を有するプレス成形品の焼入れ方法は、曲げ部へのレーザ光の照射により曲げ部を加熱することと、レーザ光の照射に追従する、曲げ部への水の噴射により、加熱された曲げ部を冷却することと、を含む。水の噴射は、遮蔽部材がレーザ光の照射領域と水の噴射領域とを隔てるように配置された状態で行われる。

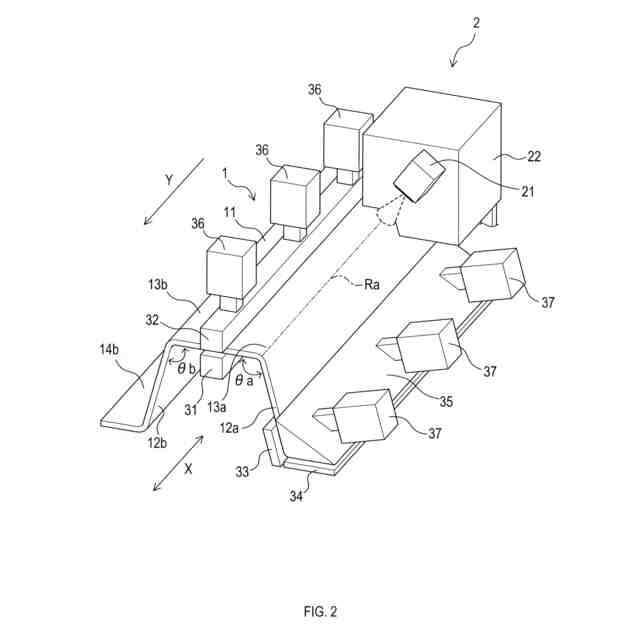

【選択図】図2
特許請求の範囲【請求項１】

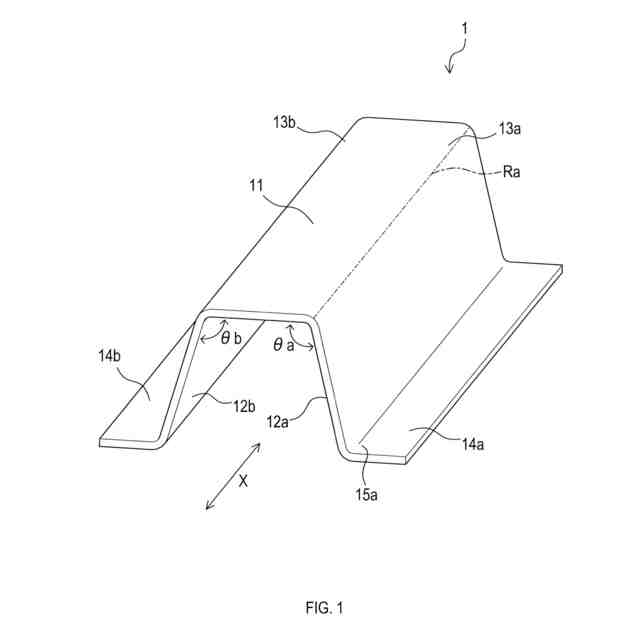

第１壁部と、前記第１壁部と交差する第２壁部と、前記第１壁部と前記第２壁部とを繋ぐ曲げ部と、を有するプレス成形品の焼入れ方法であって、
前記曲げ部へのレーザ光の照射により前記曲げ部を加熱することと、
前記レーザ光の照射に追従する、前記曲げ部への水の噴射により、加熱された前記曲げ部を冷却することと、
を含み、
前記水の噴射は、遮蔽部材が前記レーザ光の照射領域と前記水の噴射領域とを隔てるように配置された状態で行われる、焼入れ方法。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の焼入れ方法であって、
前記水の噴射は、前記遮蔽部材が前記水の噴射領域を覆い、前記レーザ光の照射領域を覆わないように配置された状態で行われる、焼入れ方法。
【請求項３】
請求項１又は請求項２に記載の焼入れ方法であって、
前記水の噴射は、前記遮蔽部材により隔てられた前記レーザ光の照射領域及び前記水の噴射領域のうち、前記水の噴射領域の側において、気体が吸引されている状態で行われる、焼入れ方法。
【請求項４】
請求項１又は請求項２に記載の焼入れ方法であって、
前記レーザ光の照射、及び前記水の噴射は、前記第１壁部が固定され、前記第２壁部が前記第１壁部に近づく向きに押圧されている状態で行われる、焼入れ方法。
【請求項５】
請求項１又は請求項２に記載の焼入れ方法であって、
前記プレス成形品は、高張力鋼材により構成される、焼入れ方法。
【請求項６】

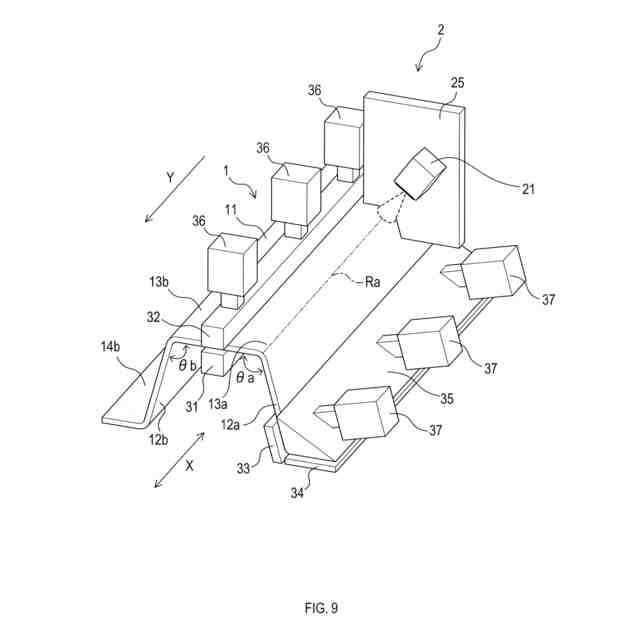

第１壁部と、前記第１壁部と交差する第２壁部と、前記第１壁部と前記第２壁部とを繋ぐ曲げ部と、を有するプレス成形品の焼入れ装置であって、

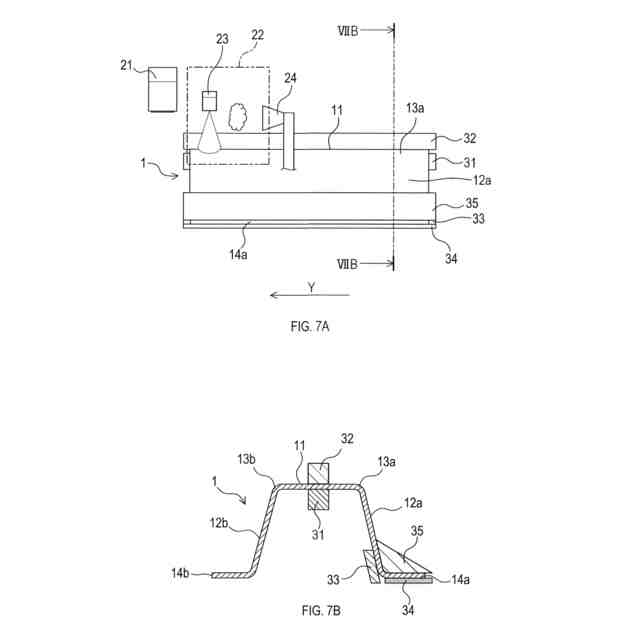

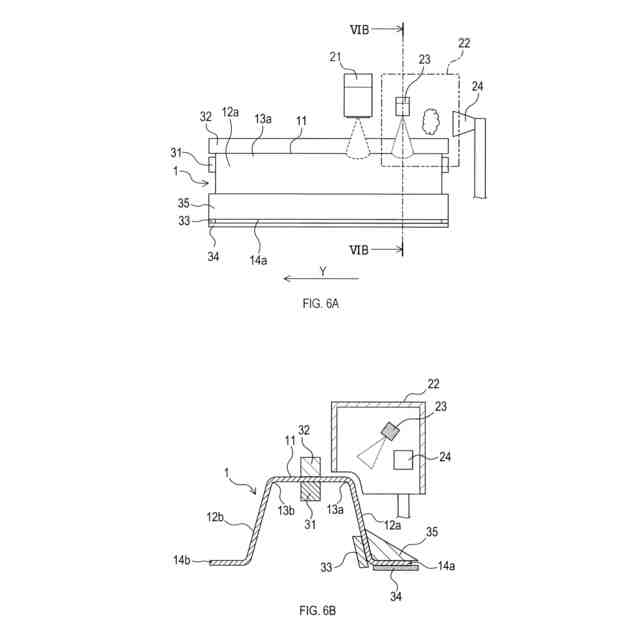

前記曲げ部へのレーザ光の照射を行うように構成されたレーザ照射部と、
前記レーザ光の照射に追従して前記曲げ部への水の噴射を行うように構成された水噴射部と、
前記レーザ光の照射領域と前記水の噴射領域とを隔てるように配置された遮蔽部材と、
を備える、焼入れ装置。
【請求項７】
請求項６に記載の焼入れ装置であって、
前記遮蔽部材は、前記水の噴射領域を覆い、前記レーザ光の照射領域を覆わないように配置される、焼入れ装置。
【請求項８】
請求項６又は請求項７に記載の焼入れ装置であって、
前記遮蔽部材により隔てられた前記レーザ光の照射領域及び前記水の噴射領域のうち、前記水の噴射領域の側において、気体を吸引するように構成された気体吸引部を更に備える、焼入れ装置。
【請求項９】
請求項６又は請求項７に記載の焼入れ装置であって、

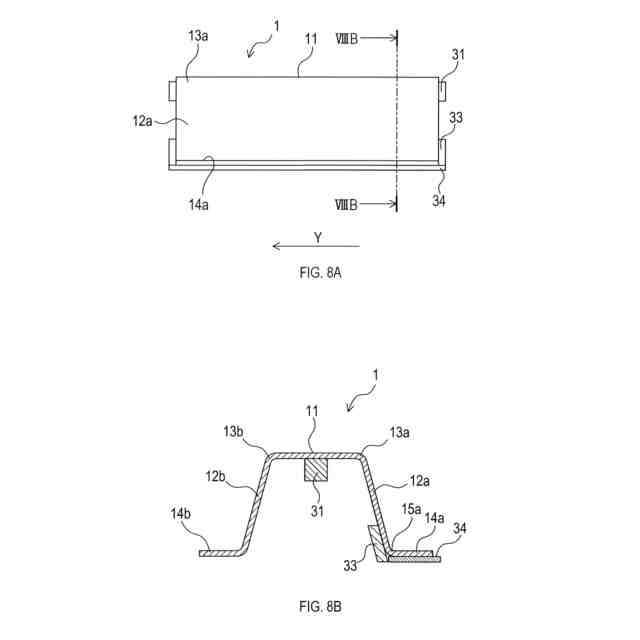

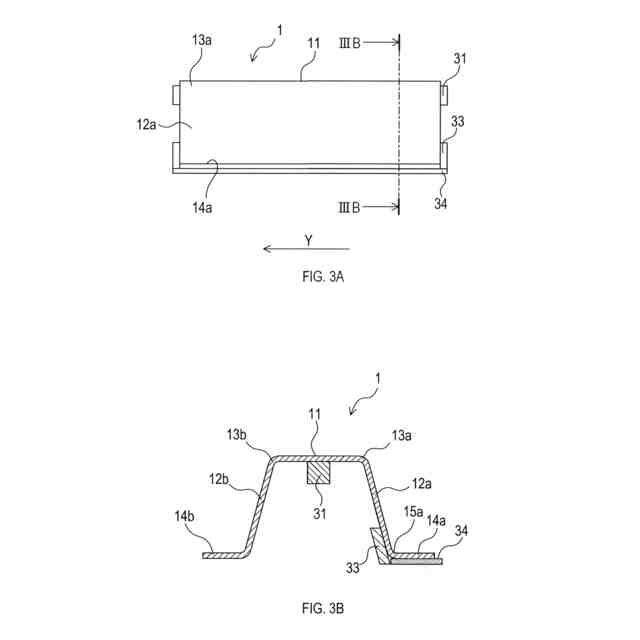

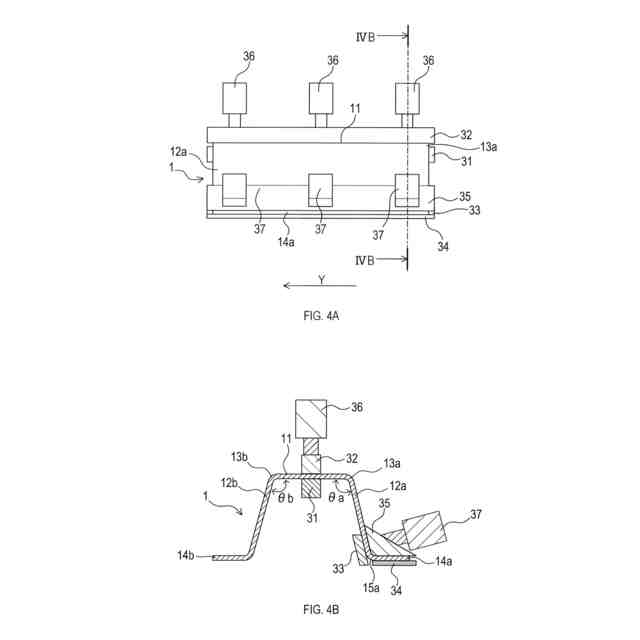

前記第１壁部を挟んだ両側に配置され、前記第１壁部を挟持するように構成された２つの固定部と、
前記第２壁部を挟んだ両側に配置され、前記第２壁部を挟持するように構成された２つの押圧部と、
を更に備え、
前記２つの押圧部は、前記第２壁部を前記第１壁部に近づく向きに押圧した状態で、前記第２壁部を挟持するように構成される、焼入れ装置。
【請求項１０】
請求項６又は請求項７に記載の焼入れ装置であって、
前記プレス成形品は、高張力鋼材により構成される、焼入れ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プレス成形品に焼入れを行う技術に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、特許文献１には、ワークである鋼板の焼入れ方法が開示されている。当該方法では、ワークへのレーザ光の照射による加熱処理と、加熱されたワークへの水の噴射による冷却処理とが、連続的に行われる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１９４１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の技術では、噴射された冷却用の水が加熱されたワークによって熱せられることにより、水蒸気が生じる場合がある。このような場合、水蒸気がレーザ光の照射領域に侵入し、レーザ光を散乱させてしまうことがある。水蒸気がレーザ光を散乱させた場合、焼入れが不均一になる可能性がある。
【０００５】
本開示の一局面は、プレス成形品に焼入れを行う場合に、冷却用の水に起因するレーザ光の散乱を抑制する技術を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様は、第１壁部と、第１壁部と交差する第２壁部と、第１壁部と第２壁部とを繋ぐ曲げ部と、を有するプレス成形品の焼入れ方法である。プレス成形品の焼入れ方法は、曲げ部へのレーザ光の照射により曲げ部を加熱することと、レーザ光の照射に追従する、曲げ部への水の噴射により、加熱された曲げ部を冷却することと、を含む。水の噴射は、遮蔽部材がレーザ光の照射領域と水の噴射領域とを隔てるように配置された状態で行われる。
【０００７】
このような構成によれば、プレス成形品に焼入れを行う場合に、冷却用の水に起因するレーザ光の散乱を抑制することができる。
【０００８】
本開示の一態様では、水の噴射は、遮蔽部材が水の噴射領域を覆い、レーザ光の照射領域を覆わないように配置された状態で行われてもよい。このような構成によれば、プレス成形品に焼入れを行う場合に、冷却用の水に起因するレーザ光の散乱を一層抑制することができる。
【０００９】
本開示の一態様では、水の噴射は、遮蔽部材により隔てられたレーザ光の照射領域及び水の噴射領域のうち、水の噴射領域の側において、気体が吸引されている状態で行われてもよい。このような構成によれば、プレス成形品に焼入れを行う場合に、冷却用の水に起因するレーザ光の散乱を一層抑制することができる。
【００１０】
本開示の一態様では、レーザ光の照射、及び水の噴射は、第１壁部が固定され、第２壁部が第１壁部に近づく向きに押圧されている状態で行われてもよい。このような構成によれば、焼入れに伴う変形を生じにくくすることができる。
（【００１１】以降は省略されています）
