特許ウォッチ

公開番号2025110842
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004911
出願日2024-01-16
発明の名称はく離ライナー付き光学粘着シート
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類C09J 7/38 20180101AFI20250722BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】軽はく離ライナー剥離時の重はく離ライナーの剥離抑制と段差追従性とを両立するのに適したはく離ライナー付き光学粘着シートを提供する。

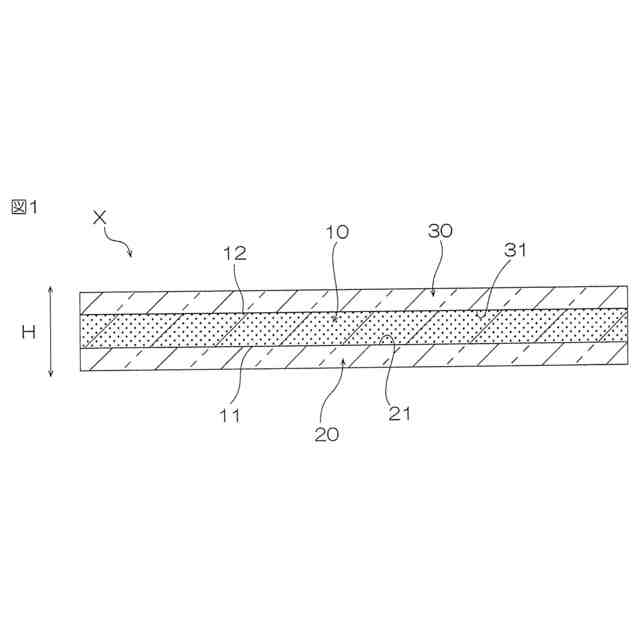

【解決手段】本発明のはく離ライナー付き光学粘着シートXは、粘着シート10(光学粘着シート)と、粘着シート10の第1面11に剥離可能に接するはく離ライナー20(重はく離ライナー)と、粘着シート10の第2面12に剥離可能に接するはく離ライナー30(軽はく離ライナー)とを備える。粘着シート10は、ベースポリマーと、光重合性多官能化合物と、光重合開始剤とを含む。粘着シート10からはく離ライナー30を剥離した後の第2面12に対する所定条件でのプローブタック試験において、プローブ引剥し過程で応力0gfになる時のプローブ引剥し距離は、200μm以上900μm以下である。
【選択図】図1
特許請求の範囲【請求項１】
第１面および当該第１面とは反対側の第２面を有する光学粘着シートと、
前記第１面に剥離可能に接する重はく離ライナーと、
前記第２面に剥離可能に接する軽はく離ライナーと、を備えるはく離ライナー付き光学粘着シートであって、
前記光学粘着シートが、ベースポリマーと、光重合性多官能化合物と、光重合開始剤とを含み、

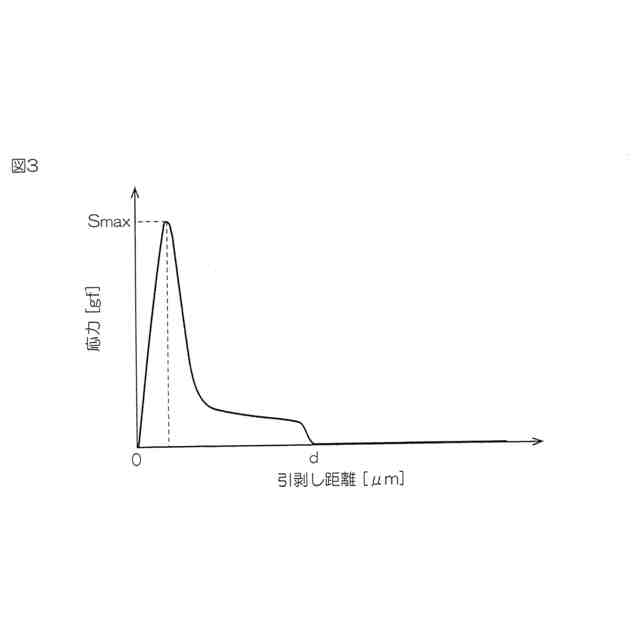

前記光学粘着シートから前記軽はく離ライナーを剥離した後の前記第２面に対する下記条件でのプローブタック試験において、プローブ引剥し過程で応力０ｇｆになる時のプローブ引剥し距離が、２００μｍ以上９００μｍ以下である、はく離ライナー付き光学粘着シート。

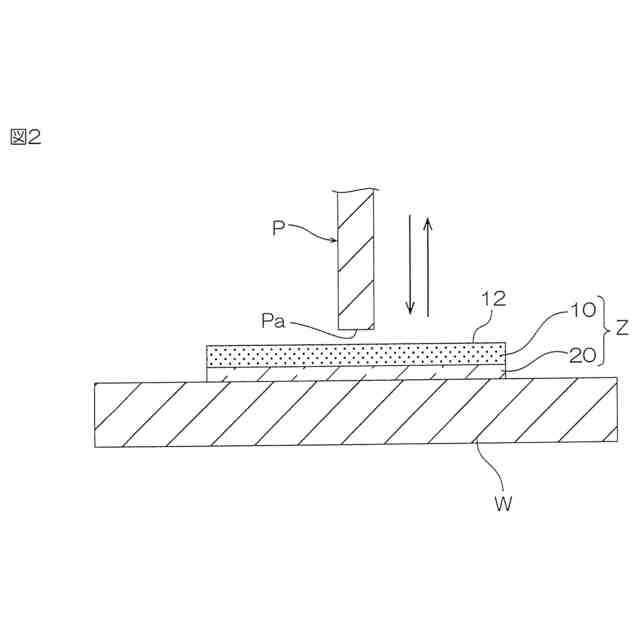

［条件］
温度：２５℃
プローブ径：２.５ｍｍ
押付け荷重：１０００ｇｆ
押付け時間：３０秒
引剥し速度：０.０８ｍｍ/秒
続きを表示（約 210 文字）【請求項２】
前記光重合性多官能化合物が、芳香環を有する光重合性多官能化合物を含む、請求項１に記載のはく離ライナー付き光学粘着シート。
【請求項３】
前記光重合性多官能化合物の重量平均分子量が１０００以下である、請求項１に記載のはく離ライナー付き光学粘着シート。
【請求項４】
ゲル分率が５０質量％以上である、請求項１から３のいずれか一つに記載のはく離ライナー付き光学粘着シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、はく離ライナー付き光学粘着シートに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ディスプレイパネルは、例えば、画素パネル、偏光フィルムおよびカバーガラスなどの要素を含む積層構造を有する。ディスプレイパネルの製造過程では、積層構造に含まれる要素どうしの接合のために、例えば、光学的に透明な粘着シート（光学粘着シート）が用いられる。光学粘着シートは、例えば、光学粘着シートの両面にはく離ライナーが貼り合わされたはく離ライナー付き光学粘着シートとして、製造される。はく離ライナー付き光学粘着シートでは、光学粘着シートの一方面に重はく離ライナーが貼り合わされ、光学粘着シートの他方面に軽はく離ライナーが貼り合わされている。このような、ディスプレイパネル用途の光学粘着シートについては、例えば下記の特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２２１４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

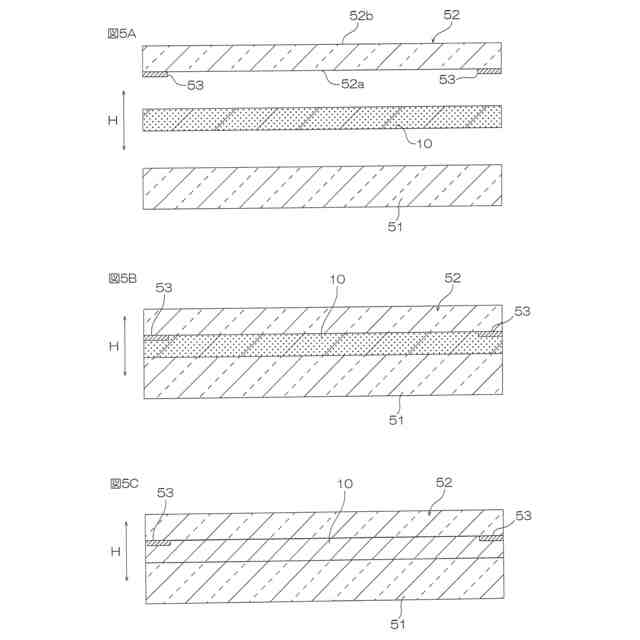

ディスプレイパネルの積層構造中には、表面段差を有する要素が含まれる。例えば、カバーガラスにおける画素パネル側表面の端縁には、装飾用または遮光用の印刷層が設けられ、カバーガラス表面と印刷層表面との段差（印刷段差）がある。そのため、ディスプレイパネル用途の光学粘着シートには、被着体間の接合の信頼性に加えて、印刷段差に追従できる程度の柔らかさ（段差追従性）が求められる。光学粘着シートの段差追従性が不十分であることは、例えば、カバーガラスの印刷層付き表面に貼り合わされた光学粘着シートと同カバーガラスとの間において、印刷層に沿って気泡が形成される原因となり、好ましくない。
【０００５】
段差追従性の観点からは、光学粘着シートは柔らかい方が好ましい。しかし、はく離ライナー付き光学粘着シートにおいて光学粘着シートが柔らかいほど、光学粘着シートから軽はく離ライナーを剥離する時に、重はく離ライナーの意図しない剥離が生じやすい。
【０００６】
本発明は、軽はく離ライナー剥離時の重はく離ライナーの剥離抑制と、段差追従性とを両立するのに適した、はく離ライナー付き光学粘着シートを提供する。
【課題を解決するための手段】
【０００７】
本発明［１］は、第１面および当該第１面とは反対側の第２面を有する光学粘着シートと、前記第１面に剥離可能に接する重はく離ライナーと、前記第２面に剥離可能に接する軽はく離ライナーと、を備えるはく離ライナー付き光学粘着シートであって、前記光学粘着シートが、ベースポリマーと、光重合性多官能化合物と、光重合開始剤とを含み、前記光学粘着シートから前記軽はく離ライナーを剥離した後の前記第２面に対する下記条件でのプローブタック試験において、プローブ引剥し過程で応力０ｇｆになる時のプローブ引剥し距離が、２００μｍ以上９００μｍ以下である、はく離ライナー付き光学粘着シートを含む。
【０００８】
［条件］
温度：２５℃
プローブ径：２.５ｍｍ
押付け荷重：１０００ｇｆ
押付け時間：３０秒
引剥し速度：０.０８ｍｍ/秒
【０００９】
本発明［２］は、前記光重合性多官能化合物が、芳香環を有する光重合性多官能化合物を含む、上記［１］に記載のはく離ライナー付き光学粘着シートを含む。
【００１０】
本発明［３］は、前記光重合性多官能化合物の重量平均分子量が１０００以下である、上記［１］または［２］に記載のはく離ライナー付き光学粘着シートを含む。

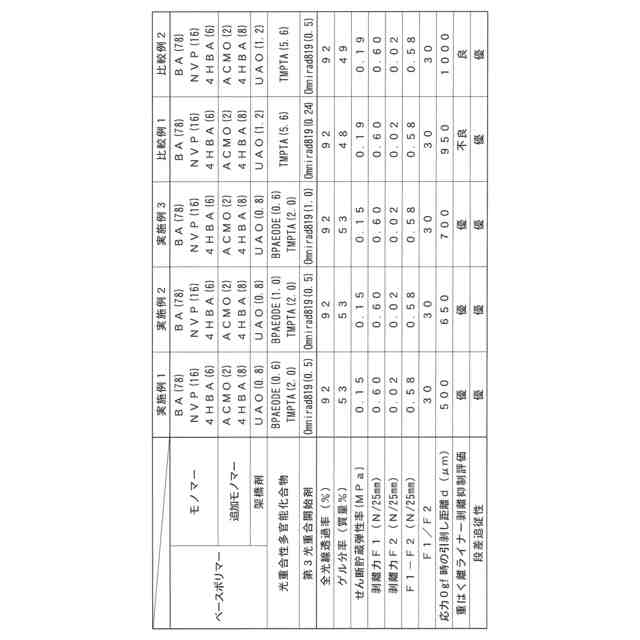

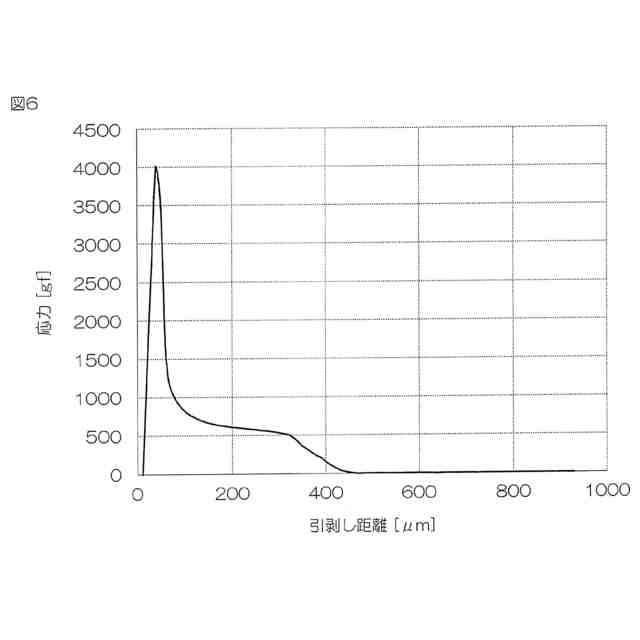

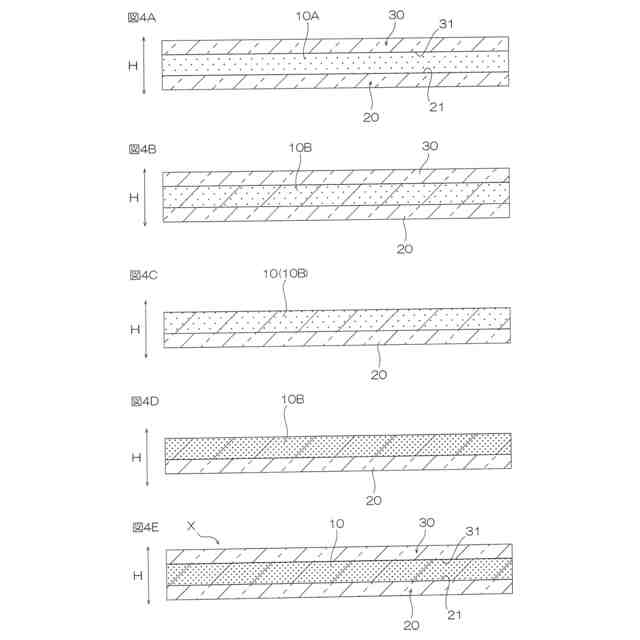

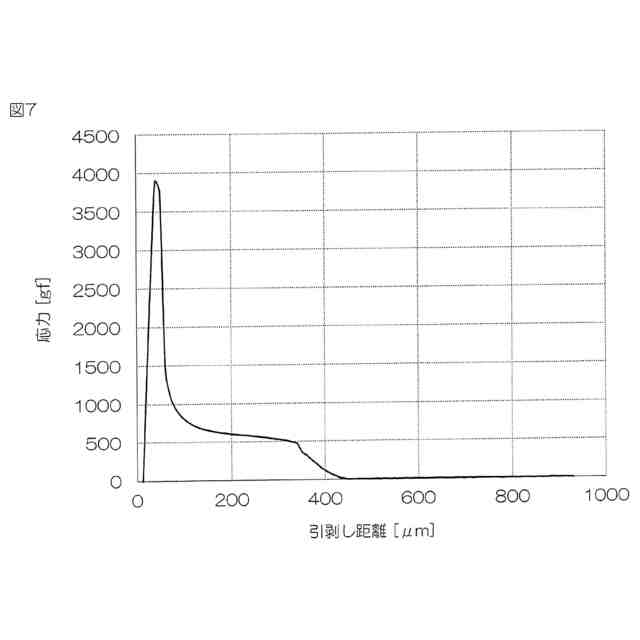

（【００１１】以降は省略されています）

関連特許
