公開番号2025098543
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214753
出願日2023-12-20
発明の名称積層フィルム、光学部材、及び画像表示装置
出願人日東電工株式会社
代理人弁理士法人籾井特許事務所
主分類B32B 27/00 20060101AFI20250625BHJP(積層体)
要約【課題】ハードコート性に優れ、かつ、屈曲性に優れ、屈曲させてもクラックの発生を抑制し得る積層フィルムを提供すること。
【解決手段】本発明の実施形態による積層フィルムは、基材と、基材の一方の面に配置されたハードコート層とを備える。基材は、ハードコート層側から順に第1樹脂層と第2樹脂層とを含む。ハードコート層と第1樹脂層との溶解度パラメータの差は、1.5以上である。
【選択図】図1
特許請求の範囲【請求項１】
基材と、前記基材の一方の面に配置されたハードコート層と、を備え、
前記基材が、前記ハードコート層側から順に第１樹脂層と第２樹脂層とを含み、
前記ハードコート層と前記第１樹脂層との溶解度パラメータの差が、１．５以上である、
積層フィルム。
続きを表示（約 780 文字）【請求項２】
前記第２樹脂層が、前記第１樹脂層に直接配置されている、
請求項１に記載の積層フィルム。
【請求項３】
前記ハードコート層が、前記第１樹脂層に直接配置されている、
請求項１に記載の積層フィルム。
【請求項４】
前記第１樹脂層と前記第２樹脂層とのガラス転移温度の差が、４０℃以下である、
請求項１に記載の積層フィルム。
【請求項５】
前記第２樹脂層が、ポリカーボネート系樹脂を含み、
前記ポリカーボネート系樹脂が、ジヒドロキシ化合物由来の構造単位を含み、
前記ジヒドロキシ化合物が、イソソルビド、イソマンニド、及びイソイデットからなる群から選択される少なくとも一種の化合物である、
請求項１に記載の積層フィルム。
【請求項６】
前記第１樹脂層が、ポリカーボネート系樹脂を含み、
前記ポリカーボネート系樹脂が、イソソルビド、イソマンニド、及びイソイデットからなる群から選択されるジヒドロキシ化合物由来の構造単位を実質的に含まない、
請求項１に記載の積層フィルム。
【請求項７】
前記第１樹脂層の厚みが、第２樹脂層の厚みよりも小さい、
請求項１に記載の積層フィルム。
【請求項８】
前記第１樹脂層の厚みが、０．５μｍ以上１０μｍ以下である、
請求項７に記載の積層フィルム。
【請求項９】
前記第２樹脂層の厚みが、１５μｍ以上４０μｍ以下である、
請求項８に記載の積層フィルム。
【請求項１０】
請求項１から９のいずれかに記載の積層フィルムと、光学フィルムと、を備える、
光学部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層フィルム、光学部材、及び画像表示装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
液晶表示装置及びエレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置、無機ＥＬ表示装置）に代表される画像表示装置が急速に普及している。有機ＥＬ表示装置においては、柔軟に屈曲させることができるフレキシブル性、折り曲げることができるフォルダブル性、湾曲可能なベンダブル性等といった屈曲性向上に対する要望が強まっている。
一方、表示装置の視認側には、擦傷、破損等を防止するためにハードコート層が設けられる場合がある。この場合、代表的には、基材とハードコート層とを有する積層フィルムが用いられ得る。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１８９１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、屈曲性が求められる有機ＥＬ表示装置に用いられる積層フィルム（ハードコートフィルム）は、屈曲させるとクラックが生じる場合がある。
【０００５】
本発明の目的は、ハードコート性に優れ、かつ、屈曲性に優れ、屈曲させてもクラックの発生を抑制し得る積層フィルムを提供することにある。
【課題を解決するための手段】
【０００６】
［１］本発明の実施形態による積層フィルムは、基材と、前記基材の一方の面に配置されているハードコート層と、を備える。前記基材は、前記ハードコート層側から順に第１樹脂層と第２樹脂層とを含む。前記ハードコート層と前記第１樹脂層との溶解度パラメータの差は、１．５以上である。
［２］上記［１］に記載の積層フィルムにおいて、前記第２樹脂層は、前記第１樹脂層に直接配置されていてもよい。
［３］上記［１］又は［２］に記載の積層フィルムにおいて、前記ハードコート層は、前記第１樹脂層に直接配置されていてもよい。
［４］上記［１］から［３］に記載の積層フィルムにおいて、前記第１樹脂層と前記第２樹脂層とのガラス転移温度の差は、４０℃以下であってもよい。

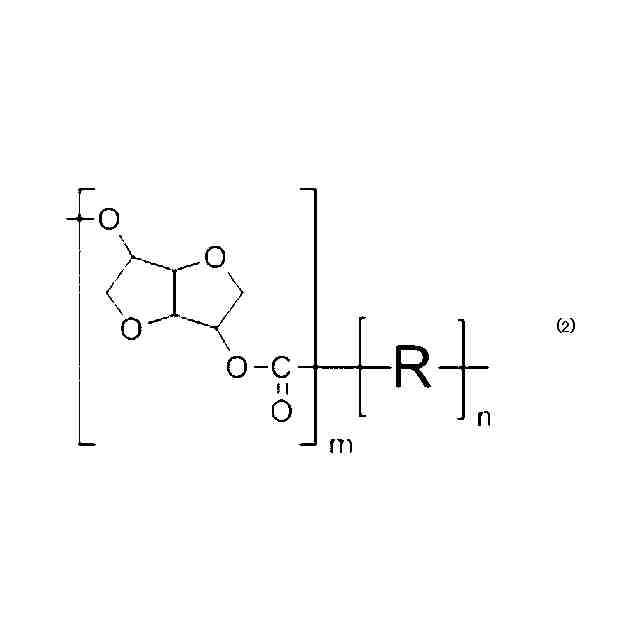

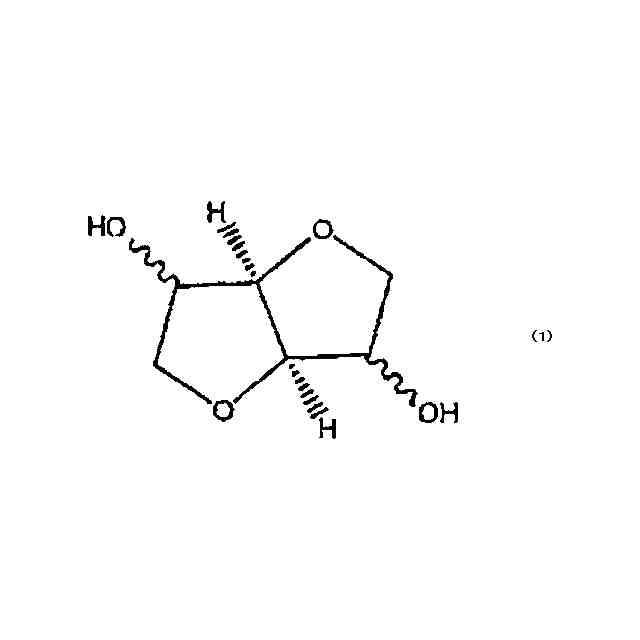

［５］上記［１］から［４］のいずれかに記載の積層フィルムにおいて、前記第２樹脂層は、ポリカーボネート系樹脂を含んでもよい。前記ポリカーボネート系樹脂は、ジヒドロキシ化合物由来の構造単位を含んでもよい。前記ジヒドロキシ化合物は、イソソルビド、イソマンニド、及びイソイデットからなる群から選択される少なくとも一種の化合物であってもよい。
［６］上記［１］から［５］のいずれかに記載の積層フィルムにおいて、前記第１樹脂層は、ポリカーボネート系樹脂を含んでもよい。前記第１樹脂層における前記ポリカーボネート系樹脂は、イソソルビド、イソマンニド、及びイソイデットからなる群から選択されるジヒドロキシ化合物由来の構造単位を実質的に含まなくてもよい。
［７］上記［１］から［６］のいずれかに記載の積層フィルムにおいて、前記第１樹脂層の厚みは、第２樹脂層の厚みよりも小さくてもよい。
［８］上記［１］から［７］のいずれかに記載の積層フィルムにおいて、前記第１樹脂層の厚みは、０．５μｍ以上１０μｍ以下であってもよい。
［９］上記［１］から［８］のいずれかに記載の積層フィルムにおいて、前記第２樹脂層の厚みは、１５μｍ以上４０μｍ以下であってもよい。
［１０］本発明の別の局面による光学部材は、上記［１］から［９］のいずれかに記載の積層フィルムと、光学フィルムと、を備える。
［１１］上記［１０］に記載の光学部材において、光学フィルムは、偏光子を含む。
［１２］本発明の別の局面による画像表示装置は、上記［１］から［９］のいずれかに記載の積層フィルムを備える。
［１３］本発明の別の局面による画像表示装置は、上記［１０］又は［１１］に記載の光学部材を備える。
【発明の効果】
【０００７】
本発明の実施形態によれば、ハードコート性に優れ、かつ、屈曲性に優れ、屈曲させてもクラックの発生を抑制し得る積層フィルムを実現し得る。
【図面の簡単な説明】
【０００８】

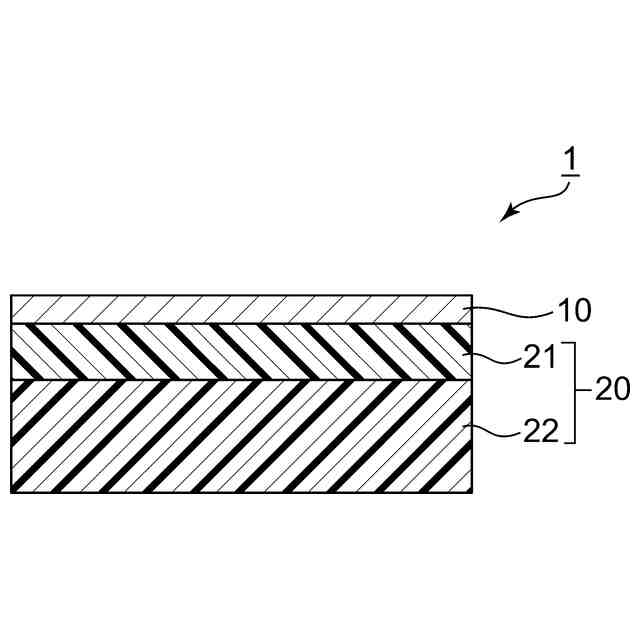

図１は、本発明の１つの実施形態による積層フィルムの概略断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の代表的な実施形態について説明するが、本発明はこれらの実施形態には限定されない。また、図面は説明をより明確にするため、実施の形態に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。本明細書において、「Ａ及び／又はＢ」とは、「Ａ」、「Ｂ」、「Ａ及びＢ」のうちいずれかを意味する。
【００１０】
Ａ．積層フィルムの全体構成
図１は、本発明の１つの実施形態による積層フィルムの概略断面図である。図示例の積層フィルム１は、ハードコート層１０と基材２０とを備える。ハードコート層１０は、基材２０の一方の面に配置されている。基材２０は、第１樹脂層２１と第２樹脂層２２とを含み、第１樹脂層２１がハードコート層１０側に配置されている。すなわち、積層フィルム１は、ハードコート層１０、第１樹脂層２１、及び第２樹脂層２２をこの順に備える。積層フィルム１において、ハードコート層１０と第１樹脂層２１との溶解度パラメータの差は、１．５以上である。
（【００１１】以降は省略されています）
