特許ウォッチ

公開番号2025110967
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2024005061
出願日2024-01-17
発明の名称汚水処理装置
出願人株式会社クボタ
代理人個人,個人
主分類C02F 3/12 20230101AFI20250723BHJP(水,廃水,下水または汚泥の処理)
要約【課題】故障の発生確率が低く信頼性の高い安価な流量調整槽を備えた汚水処理装置を提供する。

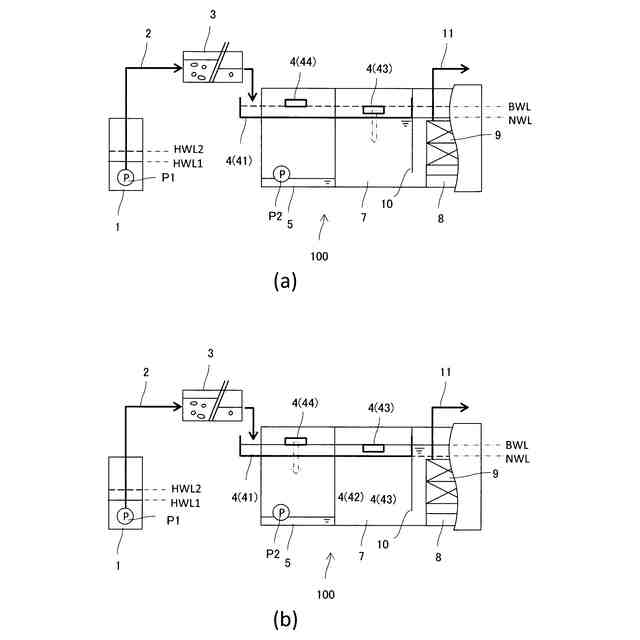

【解決手段】汚水流入路4と、前記汚水流入路4から流入する汚水を浄化する生物処理槽7,8と、前記汚水流入路4から前記生物処理槽7,8へ流入する汚水量を調整する流量調整槽5と、を備えている汚水処理装置100であって、前記汚水流入路4に、前記生物処理槽7,8へ汚水が流入する第1流出口43と前記流量調整槽5へ汚水が流入する第2流出口44とが形成され、前記第1流出口43の高さが前記第2流出口44の高さよりも低位に設定されている。

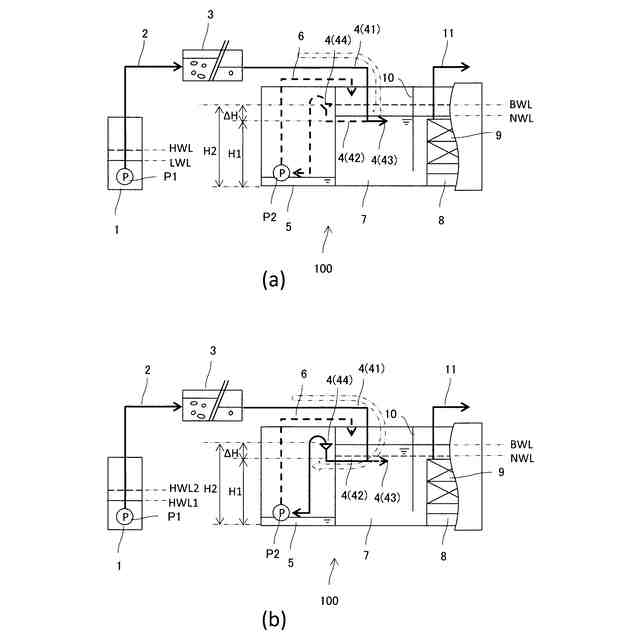

【選択図】図2
特許請求の範囲【請求項１】
汚水流入路と、前記汚水流入路から流入する汚水を浄化する生物処理槽と、前記汚水流入路から前記生物処理槽へ流入する汚水量を調整する流量調整槽と、を備えている汚水処理装置であって、
前記汚水流入路に、前記生物処理槽へ汚水が流入する第１流出口と前記流量調整槽へ汚水が流入する第２流出口とが形成され、前記第１流出口の高さが前記第２流出口の高さよりも低位に設定されている汚水処理装置。
続きを表示（約 340 文字）【請求項２】
前記生物処理槽の上限水位が前記第２流出口の高さで規定されている請求項１記載の汚水処理装置。
【請求項３】
前記第１流出口が前記第２流出口より前記汚水流入路の下流側に形成されている請求項１記載の汚水処理装置。
【請求項４】
前記汚水流入路に汚水を移送する汚水ポンプが設置された汚水ポンプ井をさらに備え、前記汚水ポンプ井の汚水水位が第１起動水位を超えると前記汚水ポンプを間欠運転し、前記第１起動水位より高い第２起動水位を超えると前記汚水ポンプを連続運転する汚水ポンプ制御部を備えている請求項１記載の汚水処理装置。
【請求項５】
前記生物処理槽は膜分離活性汚泥法が採用されている請求項１から４の何れかに記載の汚水処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、汚水処理装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、汚水を活性汚泥により生物処理する生物処理槽に、槽内の活性汚泥混合液を固液分離する膜分離装置を浸漬設置した膜分離活性汚泥法を採用した汚水処理装置が示されている。
【０００３】
膜分離活性汚泥法は、処理できる汚水量が設置する膜面積に比例するため、流入汚水量が変動する場合には、ピーク流入汚水量に対応可能な面積の膜を設置する必要がある。
【０００４】
しかし、膜は比較的高価な設備であり、消費電力量を含むランニングコストが高いことから、ピーク流入汚水量に対応可能な規模の膜を導入すると、ランニングコストが割高となり、省エネルギー化が望まれている。
【０００５】
そこで、流量調整槽を設置することにより、流入する汚水の変動を吸収し、生物処理槽に送る汚水量を均一にすることで、必要となる膜面積を最小限とする設計が、小規模の下水処理場では標準で採用されている（特許文献１の図７、段落［００７２］参照。）。
【先行技術文献】
【特許文献】
【０００６】
特開２０１８－３４０７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、流量調整槽には、汚水の全量を一旦受け入れるインライン型と、必要に応じて汚水の全量または一部を受け入れるサイドライン型がある。

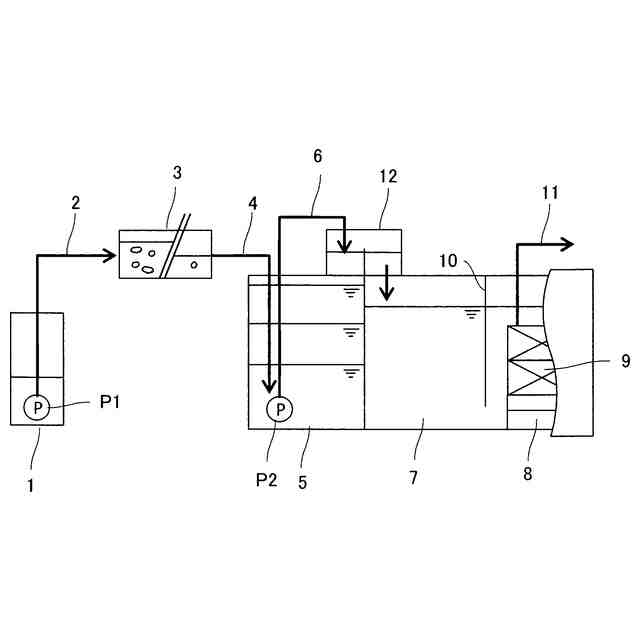

図４に示すように、インライン型の流量調整槽５では、汚水ポンプＰ１で揚水され、微細目スクリーン３で夾雑物が除去された汚水の全量が一旦流量調整槽５に貯留され、流量調整槽５に貯留された汚水がポンプＰ２で揚水され、汚水搬送管４を介して汚水分配槽１２に移送され、汚水分配槽１２により一定流量に調整された汚水が生物処理槽７，８に移送される。
【０００８】
図５に示すように、サイドライン型の流量調整槽５では、汚水ポンプＰ１で揚水され、微細目スクリーン３で夾雑物が除去された汚水が汚水搬送管４を介して汚水分配槽１２に移送され、汚水分配槽１２により一定流量に調整された汚水が生物処理槽７，８に移送される。生物処理槽７，８の水位が所定の上限水位に達すると、汚水搬送管４から分岐する分岐管４Ｄを介して余剰の汚水が流量調整槽５に貯留され、生物処理槽７，８の水位が上限水位より低下すると再び汚水搬送管を介して汚水分配槽１２に汚水が供給される。生物処理槽７，８に流入する汚水量が少なくなると、流量調整槽５に貯留された汚水がポンプＰ２で揚水され、汚水搬送管６を介して汚水分配槽１２に移送される。汚水搬送管４および分岐管４Ｄには流路を切り替える電磁弁Ｖ１，Ｖ２が設けられている。
【０００９】
インライン型と比較してサイドライン型の流量調整槽の方が、再揚水する水量を低減できるため省エネルギーの観点で優れている。しかし、汚水の発生量の変動は予想することが難しく、巡回管理を前提とする小規模下水処理場においてサイドライン型の流量調整槽を採用する場合には、電動可動堰や流路切替用の電動弁などの自動制水設備の採用が必要となり、コストが嵩む。自動制水設備が故障などにより正しく動作しないと、汚水が水槽から溢れ、或いは未処理放流事故が発生しかねないため、自動制水設備にはバックアップ機構が不可欠となるが、故障に備えてバックアップ用の電動可動堰や電動弁を重複して設置するとさらにコストが嵩み、実現が困難であった。
【００１０】
本発明の目的は、上述した問題点に鑑み、故障の発生確率が低く信頼性の高い安価な流量調整槽を備えた汚水処理装置を提供する点にある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
