特許ウォッチ

公開番号2025111545
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025067473,2021156600
出願日2025-04-16,2021-09-27
発明の名称給水装置、施設、移動体、給水装置管理装置、給水装置管理方法、プログラム及び記録媒体
出願人株式会社親広産業
代理人個人,個人
主分類E03B 3/28 20060101AFI20250723BHJP(上水;下水)
要約【課題】災害時において電気の供給が無くても給水可能な給水装置を提供する。
【解決手段】本発明の給水装置1は、水生成ユニット11及び電源ユニット12を含み、水生成ユニット11の作動に必要な電気が、電源ユニット12から供給され、水生成ユニット11は、空気供給部、凝縮部、及び、貯水部を含み、空気供給部は空気を前記凝縮部に供給し、前記凝縮部は空気を冷却して空気中の水蒸気を液化して生成水を生成し、前記貯水部は、生成した生成水を貯水し、電源ユニット12は、太陽電池電源部を含み、前記太陽電池電源部で発電された電気が、水生成ユニット11に供給可能である。
【選択図】図1

特許請求の範囲【請求項１】
水生成ユニット及び電源ユニットを含み、
前記水生成ユニットの作動に必要な電気が、前記電源ユニットから供給され、
前記水生成ユニットは、空気供給部、凝縮部、及び、貯水部を含み、
前記空気供給部は空気を前記凝縮部に供給し、
前記凝縮部は前記空気を冷却して前記空気中の水蒸気を液化して生成水を生成し、
前記貯水部が、生成した前記生成水を貯水し、
前記電源ユニットは、太陽電池電源部を含み、
前記太陽電池電源部で発電された電気が、前記水生成ユニットに供給可能である、
給水装置。
続きを表示（約 1,200 文字）【請求項２】
前記水生成ユニットは、さらに、空気清浄部、空気圧縮部、及び、生成水清浄部の少なくとも一つを含み、
前記空気清浄部は、前記凝縮部に供給する空気を清浄可能であり、
前記空気圧縮部は、前記凝縮部に供給する空気を圧縮可能であり、
前記生成水清浄部は、前記生成水を清浄可能である、
請求項１記載の給水装置。
【請求項３】
さらに、制御ユニットを含み、
前記制御ユニットは、制御部を含み、
前記制御部により、前記水生成ユニット、及び、前記電源ユニットを制御する、請求項１又は２記載の給水装置。
【請求項４】
前記電源ユニットは、さらに、電源切替部を含み、
前記制御部の制御により、前記電源切替部は、使用する電源を前記太陽電池電源部及び非太陽電池電源部に切替可能である、請求項１から３のいずれか一項に記載の給水装置。
【請求項５】
前記電源ユニットは、さらに、蓄電池電源部を含み、
前記制御部による前記電源切替部の電源切替により、前記蓄電池電源部は、前記太陽電池電源部及び前記非太陽電池電源部の少なくとも一方から充電可能であり、かつ、前記水生成ユニットに電気を供給可能である、
請求項４記載の給水装置。
【請求項６】
さらに、前記制御ユニットは、情報取得部を含み、
前記情報取得部は、前記貯水部の貯水量情報を取得し、
前記制御部は、前記貯水量情報に基づき前記水生成ユニットの水生成を制御する、
請求項３から５のいずれか一項に記載の給水装置。
【請求項７】
さらに、前記制御ユニットは、通信部を含み、
前記情報取得部は、前記通信部を介して通信回線網から給水装置外情報を取得し、
前記制御部は、前記給水装置外情報に基づき前記水生成ユニットの水生成、及び、電源切替部の電源切替の少なくとも一方を、制御する、請求項３から６のいずれか一項に記載の給水装置。
【請求項８】
前記給水装置外情報は、非常事態情報を含み、
前記情報取得部は、前記通信部を介して、前記非常事態情報を取得し、
前記制御部は、前記非常事態情報をトリガーとして、前記水生成ユニットの稼働情報、前記電源ユニットの稼働情報、前記給水装置の位置情報を含む給水装置情報を生成し、前記通信部を介して前記通信回線網を通じて前記給水装置外に前記給水装置情報を発信する、
請求項７記載の給水装置。
【請求項９】
給水装置を含む施設であって、前記給水装置が、請求項１から８のいずれか一項に記載の給水装置である施設。
【請求項１０】
給水装置を含む移動体であって、前記給水装置が、請求項１から８のいずれか一項に記載の給水装置である移動体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、給水装置、施設、移動体、給水装置管理装置、給水装置管理方法、プログラム及び記録媒体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ライフラインとして最も需要なのは水道であるが、災害や水道管破裂等の事故等において、水道が使用できない場合は、給水車による給水サービスが実施される。しかしながら、給水車による給水サービスは、給水車が各給水ステーションに赴く必要があり、被災者はポリタンク等を持参して給水ステーションに赴く必要があり、地方自治体等の給水サービス提供者及び被災者等の給水サービス需要者の双方において負担が大きかった。一方、特許文献１には、空気中の水分を凝縮させて水を生成する給水装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１０６４８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に開示された給水装置は、電力で稼働するものであり、一方、災害時には、水道と共に電気の供給にも支障が出ている場合がほとんどであり、特許文献１の給水装置は、災害時には役に立たないという問題がある。
【０００５】
そこで、本発明は、災害時において、電気の供給が無くても給水可能な給水装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
前記目的を達成するために、本発明の給水装置は、
水生成ユニット及び電源ユニットを含み、
前記水生成ユニットの作動に必要な電気が、前記電源ユニットから供給され、
前記水生成ユニットは、空気供給部、凝縮部、及び、貯水部を含み、
前記空気供給部は空気を前記凝縮部に供給し、
前記凝縮部は前記空気を冷却して前記空気中の水蒸気を液化して生成水を生成し、
前記貯水部が、生成した前記生成水を貯水し、
前記電源ユニットは、太陽電池電源部を含み、
前記太陽電池電源部で発電された電気が、前記水生成ユニットに供給可能である、
装置である。
【発明の効果】
【０００７】
本発明の給水装置によれば、災害時及び停電時において給水可能であり、また、平常時においても電力会社の電気を使用しなくても水を生成可能であるから、経済的でもある。
【図面の簡単な説明】
【０００８】

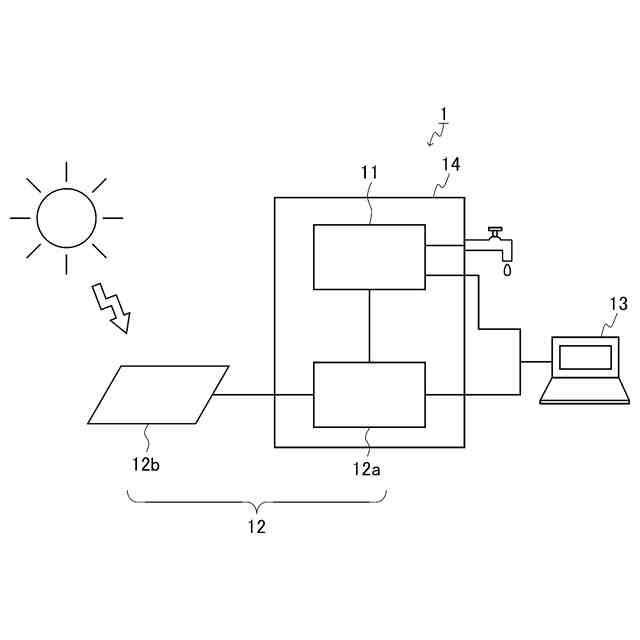

図１は、本発明の給水装置の一例を示す構成図である。
図２は、本発明の給水装置における水生成ユニットの一例を示す構成図である。
図３は、本発明の給水装置における電源ユニットの一例を示す構成図である。
図４は、本発明の給水装置のおける制御ユニットの一例を示す構成図である。

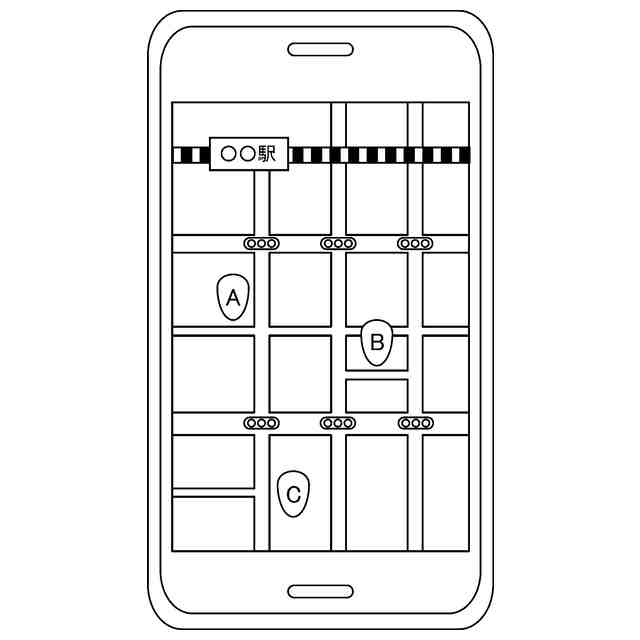

図５は、ユーザ端末に本発明の給水装置の位置を表示する一例を示す説明図である。
図６は、ユーザ端末において、本発明の給水装置への案内画面を表示する一例を示す説明図である。
図７は、施設（建物）に本発明の給水装置を配置した状態の一例示す説明図である。

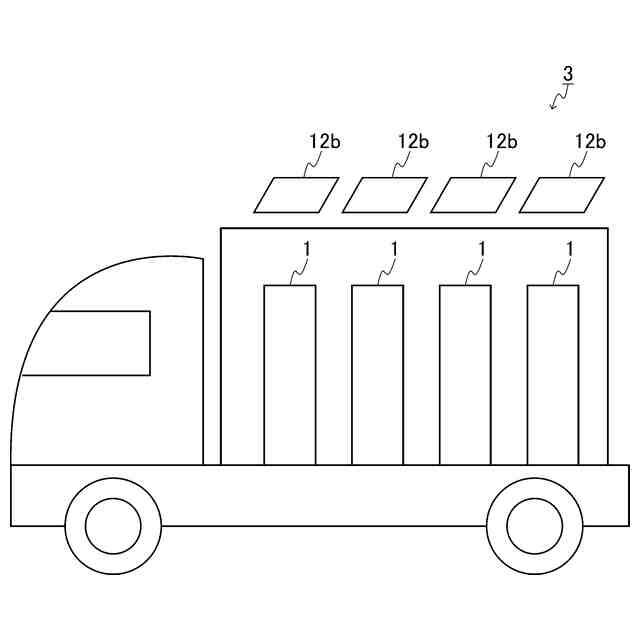

図８は、移動体（トラック）に本発明の給水装置を配置した状態の一例を示す説明図である。

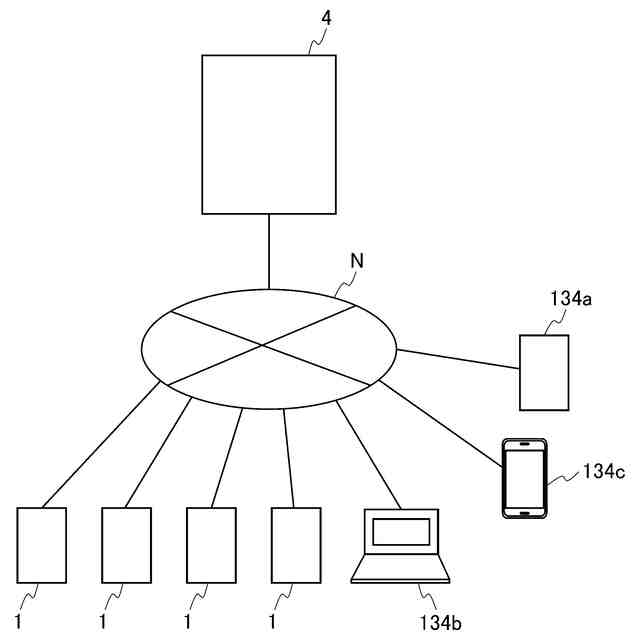

図９は、本発明の給水装置管理装置が通信回線網を通じて各端末と接続されている状態の一例を示す説明図である。
図１０は、本発明の給水装置管理装置の構成の一例を示すブロック図である。
図１１は、本発明の給水装置管理装置のハードウエア構成の一例を示すブロック図である。
図１２は、災害時における本発明の給水装置及び給水装置管理装置の作動状況を説明する図である。
【発明を実施するための形態】
【０００９】
本発明の給水装置において、前記水生成ユニットは、さらに、空気清浄部、空気圧縮部、及び、生成水清浄部の少なくとも一つを含み、前記空気清浄部は、前記凝縮部に供給する空気を清浄可能であり、前記空気圧縮部は、前記凝縮部に供給する空気を圧縮可能であり、前記生成水清浄部は、前記生成水を清浄可能である、という態様であってもよい。
【００１０】
本発明の給水装置において、さらに、制御ユニットを含み、前記制御ユニットは、制御部を含み、前記制御部により、前記水生成ユニット、及び、前記電源ユニットを制御する、という態様であってもよい。
（【００１１】以降は省略されています）
