公開番号2025112439
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006656
出願日2024-01-19
発明の名称文字板ユニット、ソーラー時計、及び文字板ユニットの製造方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04B 19/06 20060101AFI20250725BHJP(時計)
要約【課題】取り扱いやすい文字板ユニット、ソーラー時計、及び文字板ユニットの製造方法を提供する。
【解決手段】透光性を有する上文字板230と、透光性を有する下文字板210と、上文字板230と下文字板210との間に配置された反射部材220と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
透光性を有する上文字板と、
透光性を有する下文字板と、
前記上文字板と前記下文字板との間に配置された反射部材と、
を備える、文字板ユニット。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の文字板ユニットであって、
前記上文字板は、前記下文字板に比べて直径が半分以下であり、
前記下文字板は、上側に凹部を有し、
前記凹部には、前記反射部材と前記上文字板とが嵌る、文字板ユニット。
【請求項３】
請求項２に記載の文字板ユニットであって、
前記上文字板の上面は、前記下文字板の上面と同じ高さである、文字板ユニット。
【請求項４】
請求項２に記載の文字板ユニットであって、
前記上文字板の外周部と、前記凹部のエッジ部と、に跨る覆い部材を有し、
前記外周部と前記エッジ部との境界は、平面視において、前記覆い部材と重なって配置される、文字板ユニット。
【請求項５】
請求項４に記載の文字板ユニットであって、
前記覆い部材は、脚部を有し、
前記上文字板の外周近傍には、第１貫通孔を有し、
前記下文字板における前記第１貫通孔に対応する位置には、第２貫通孔又は第１凹部を有し、
前記反射部材における前記第１貫通孔に対応する位置には、第３貫通孔又は外周方向に開口する第１Ｕ字溝を有し、
前記脚部は、前記第１貫通孔、前記第２貫通孔又は前記第１凹部、前記第３貫通孔又は前記第１Ｕ字溝に係合する、文字板ユニット。
【請求項６】
請求項５に記載の文字板ユニットであって、
前記上文字板と前記下文字板との直径は、同じであり、
前記上文字板又は前記下文字板には、脚部を有し、
前記上文字板又は前記下文字板には、前記脚部に対応する位置に第４貫通孔又は第２凹部を有し、
前記反射部材には、前記脚部に対応する位置に第５貫通孔又は第２Ｕ字溝を有し、
前記脚部は、前記第４貫通孔又は前記第２凹部、前記第５貫通孔又は前記第２Ｕ字溝に係合する、文字板ユニット。
【請求項７】
請求項６に記載の文字板ユニットであって、
前記上文字板と前記下文字板とは、平面視で、前記反射部材よりも外側において接着又はかしめによって固定される、文字板ユニット。
【請求項８】
請求項１乃至請求項７のいずれか一項に記載の文字板ユニットと、
ソーラーセルと、
を備える、ソーラー時計。
【請求項９】
透光性を有する下文字板と、前記下文字板に比べて直径が半分以下の透光性を有する上文字板と、反射部材と、脚部を有する覆い部材と、を用意する工程と、
前記上文字板の外周近傍に第１貫通孔を形成し、前記下文字板に第２貫通孔又は第１凹部を形成し、前記反射部材に第３貫通孔又はＵ字溝を形成する工程と、
前記下文字板に凹部を形成する工程と、
前記凹部に、前記反射部材、前記上文字板、を順に嵌める工程と、
前記脚部を前記第１貫通孔、前記第２貫通孔又は前記第１凹部、前記第３貫通孔又は前記Ｕ字溝に係合する工程と、
前記上文字板と前記下文字板とを接着剤又はかしめによって固定する工程と、
を有する、文字板ユニットの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、文字板ユニット、ソーラー時計、及び文字板ユニットの製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、時計用文字板の平面中心に対して、例えば、６時方向などにサブダイヤルが設けられた構造のソーラー時計が開示されている。サブダイヤルの部分は、基板と、第１透光性着色膜と、第２透光性着色膜と、が積層されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－４４９７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の構成では、サブダイヤル部分において、基板、第１透光性着色膜、第２透光性着色膜が一体となって構成されていないことから、取り扱いにくいという課題がある。
【課題を解決するための手段】
【０００５】
文字板ユニットは、透光性を有する上文字板と、透光性を有する下文字板と、前記上文字板と前記下文字板との間に配置された反射部材と、を備える。
【０００６】
ソーラー時計は、上記に記載の文字板ユニットと、ソーラーセルと、を備える。
【０００７】
文字板ユニットの製造方法は、透光性を有する下文字板と、前記下文字板に比べて直径が半分以下の透光性を有する上文字板と、反射部材と、脚部を有する覆い部材と、を用意する工程と、前記上文字板の外周近傍に第１貫通孔を形成し、前記下文字板に第２貫通孔又は第１凹部を形成し、前記反射板に第３貫通孔又はＵ字溝を形成する工程と、前記下文字板に凹部を形成する工程と、前記凹部に、前記反射部材、前記上文字板、を順に嵌める工程と、前記脚部を前記第１貫通孔、前記第２貫通孔又は前記第１凹部、前記第３貫通孔又は前記Ｕ字溝に係合する工程と、前記上文字板と前記下文字板とを接着剤又はかしめによって固定する工程と、を有する。
【図面の簡単な説明】
【０００８】

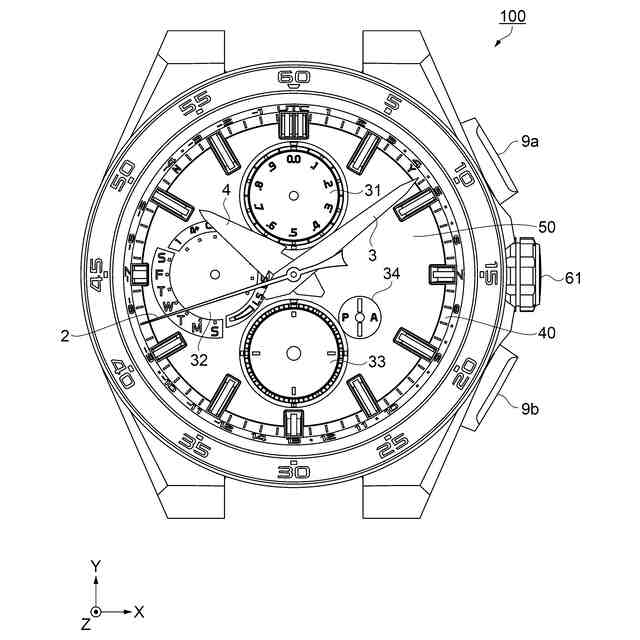

時計の構成を示す平面図。

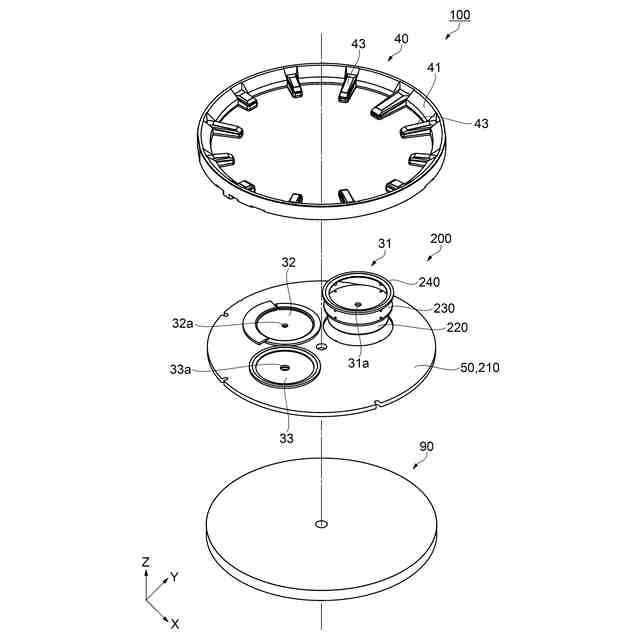

時計の構成を示す分解斜視図。

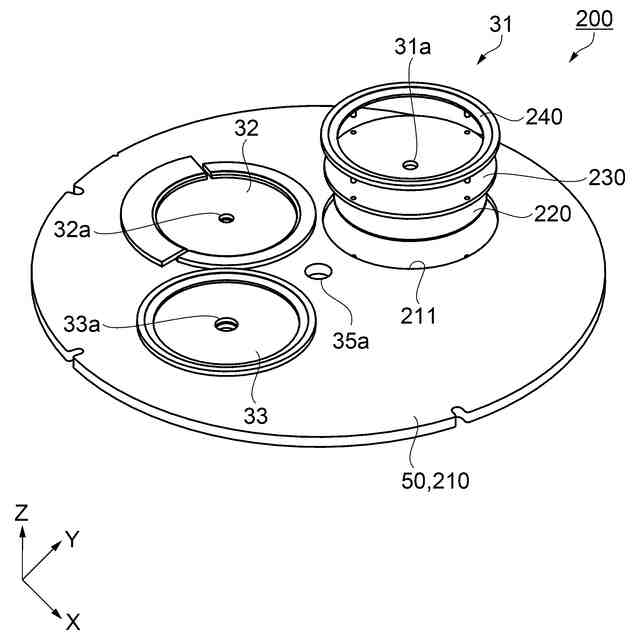

文字板ユニットの構成を示す分解斜視図。

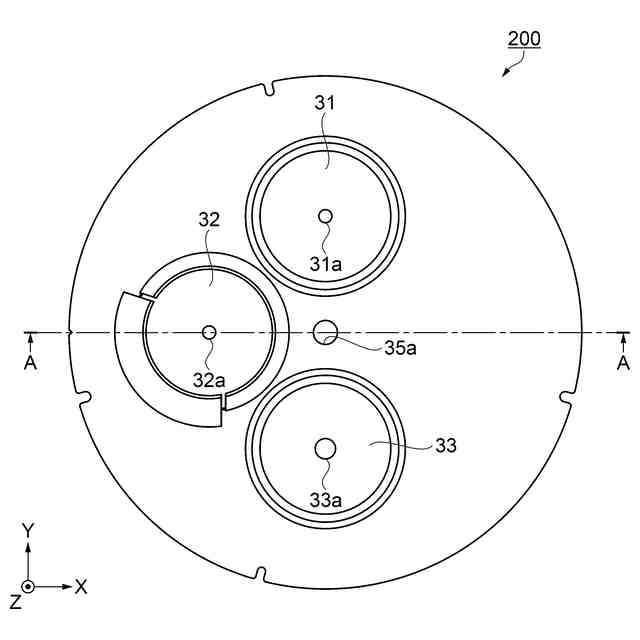

文字板ユニットの構成を示す平面図。

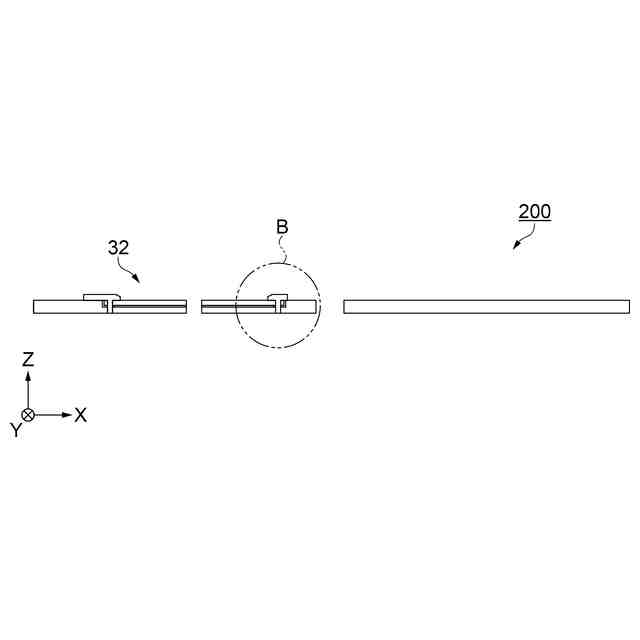

図４に示す文字板ユニットのＡ－Ａ線に沿う断面図。

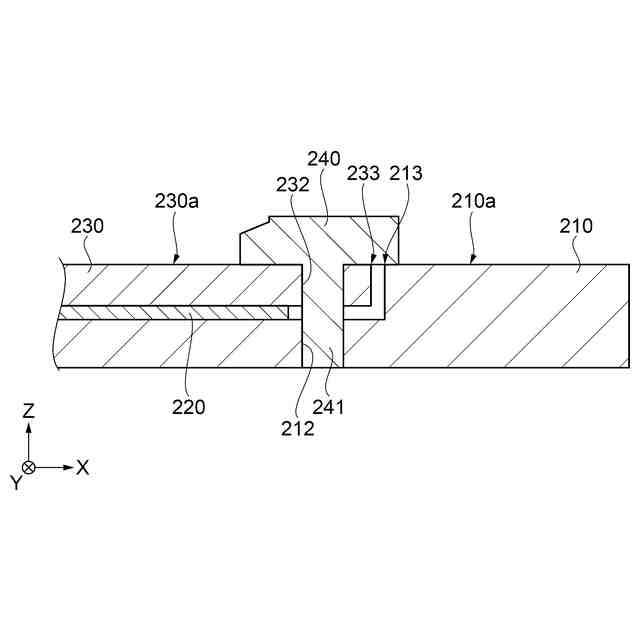

図５に示す文字板ユニットのＢ部を拡大して示す断面図。

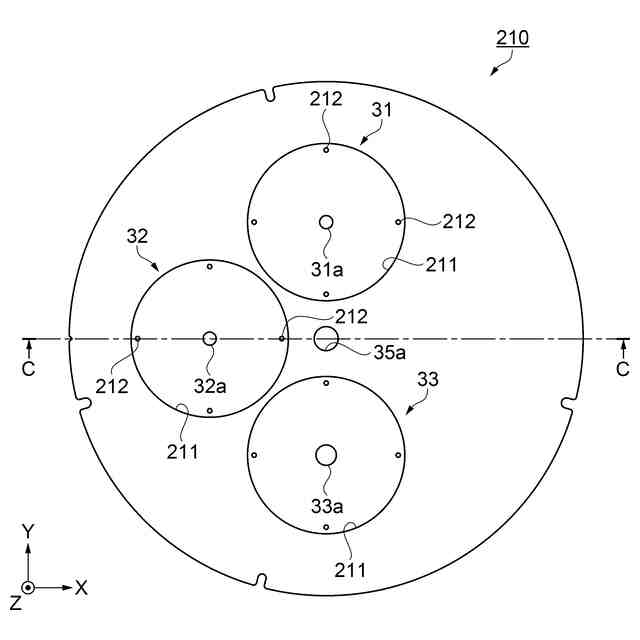

下文字板の構成を示す平面図。

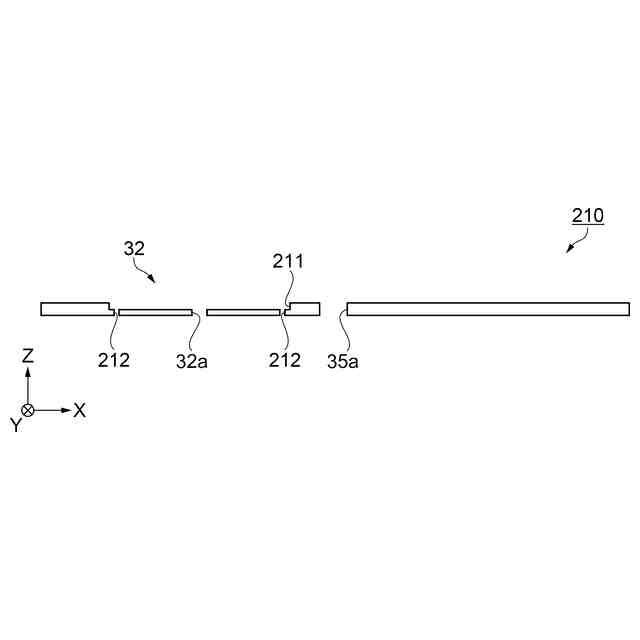

図７に示す下文字板のＣ－Ｃ線に沿う断面図。

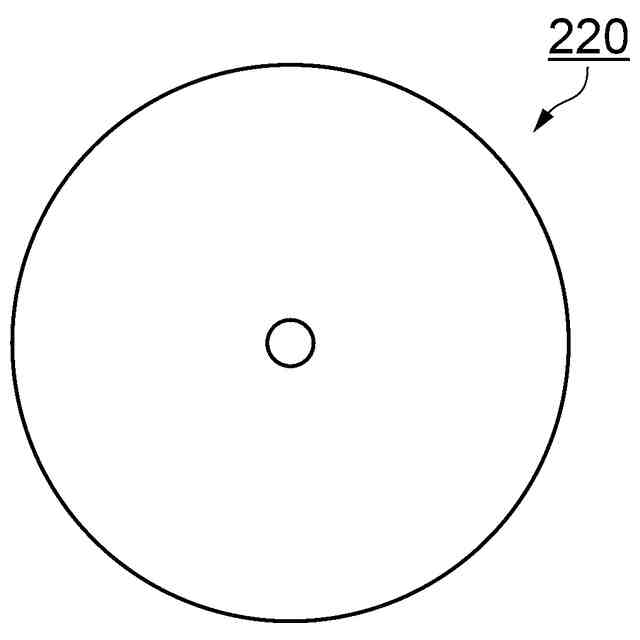

反射部材の構成を示す平面図。
上文字板の構成を示す平面図。
覆い部材の構成を示す平面図。
文字板ユニットの製造方法を示すフローチャート。
変形例の文字板ユニットの構成を示す平面図。
図１３に示す文字板ユニットのＤ－Ｄ線に沿う断面図。
図１４に示す文字板ユニットのＥ部及びＦ部を拡大して示す断面図。
変形例の文字板ユニットの反射部材の構成を示す平面図。
変形例の文字板ユニットの構成を示す斜視図。
図１７に示す文字板ユニットのＧ－Ｇ線に沿う断面図。
変形例の文字板ユニットの構成を示す断面図。
変形例の反射部材の構成を示す平面図。
変形例の反射部材の構成を示す平面図。
【発明を実施するための形態】
【０００９】
以下の各図においては、互いに直交する３つの軸を、Ｘ軸、Ｙ軸、及び、Ｚ軸として説明する。また、Ｘ軸に沿う方向を「Ｘ方向」、Ｙ軸に沿う方向を「Ｙ方向」、Ｚ軸に沿う方向を「Ｚ方向」とし、矢印の方向が＋方向であり、＋方向と反対の方向を－方向とする。なお、Ｚ軸は鉛直方向に沿う仮想軸であって＋Ｚ方向を上方とし、－Ｚ方向を下方とする。－Ｚ方向は重力が作用する方向である。また、Ｚ軸方向からの平面視を、単に「平面視」とも言う。
【００１０】
図１を参照しながら、時計１００の構成を説明する。
（【００１１】以降は省略されています）
