特許ウォッチ

公開番号2025112709
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007113
出願日2024-01-22
発明の名称印刷制御装置、印刷制御方法、及び、プログラム
出願人理想科学工業株式会社
代理人インフォート弁理士法人
主分類B41J 2/01 20060101AFI20250725BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】印刷制御装置、印刷制御方法、及びプログラムにおいて、内容物を収容した梱包材の変形に対処する。
【解決手段】印刷制御装置1は、内容物P1,P2を収容した梱包材Pの表面に生じる変位と当該変位を引き起こす変位要因とのうち少なくとも一方を含む変位情報を取得する取得部11(ステップS2)と、変位情報に基づいて、梱包材の印刷に関連する印刷関連処理を行う印刷関連処理制御部13(ステップS7,S9,S10)とを備える。
【選択図】図9

特許請求の範囲【請求項１】
内容物を収容した梱包材の表面に生じる変位と当該変位を引き起こす変位要因とのうち少なくとも一方を含む変位情報を取得する取得部と、
前記変位情報に基づいて、前記梱包材の印刷に関連する印刷関連処理を行う印刷関連処理制御部と
を備えることを特徴とする印刷制御装置。
続きを表示（約 870 文字）【請求項２】
前記変位情報に基づいて、前記梱包材の強度低下状態を判別する強度低下状態判別部を更に備え、
前記印刷関連処理制御部は、前記強度低下状態に基づいて、前記印刷関連処理を行う
ことを特徴とする請求項１記載の印刷制御装置。
【請求項３】
前記強度低下状態判別部は、少なくとも前記変位情報及びインク使用量と前記強度低下状態との対応関係を表す対応関係情報を参照し、前記強度低下状態を判別する
ことを特徴とする請求項２記載の印刷制御装置。
【請求項４】
ユーザへの報知を行う報知部を更に備え、
前記印刷関連処理は、前記梱包材の印刷を待機させる処理であり、
前記印刷関連処理制御部は、前記変位情報に基づいて前記梱包材の印刷を待機させるとともに、前記内容物を詰め直すことを前記ユーザに報知するように前記報知部を制御する
ことを特徴とする請求項１記載の印刷制御装置。
【請求項５】
前記印刷関連処理は、印刷部によって印刷される前記梱包材の印刷内容を変更する処理を含み、
前記印刷関連処理制御部は、前記変位情報に基づいて、前記印刷内容を変更する処理を行う
ことを特徴とする請求項１記載の印刷制御装置。
【請求項６】
コンピュータによって行われる印刷制御方法であって、
内容物を収容した梱包材の表面に生じる変位と当該変位を引き起こす変位要因とのうち少なくとも一方を含む変位情報を取得することと、
前記変位情報に基づいて、前記梱包材の印刷に関連する印刷関連処理を行うことと
を含むことを特徴とする印刷制御方法。
【請求項７】
内容物を収容した梱包材の表面に生じる変位と当該変位を引き起こす変位要因とのうち少なくとも一方を含む変位情報を取得する機能と、
前記変位情報に基づいて、前記梱包材の印刷に関連する印刷関連処理を行う機能と
をコンピュータに実現させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷制御装置、印刷制御方法、及びプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、液体が吐出されることにより発生する記録媒体のカール度合を正確に予測するため、液体量等に基づいてカール度合を算出する液滴吐出装置が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１５８０６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
段ボールなどの梱包材に水性インク等の溶剤に水分を含むインクを用いて印刷を行う場合、インクが梱包材に浸透し、梱包材の強度が低下する。例えば、梱包材が段ボールである場合、波型形状に形成された中芯と、この中芯の表裏に配置された平面状に拡がるライナとの接着部分などに水分が付着すると、水性糊による接着部分が剥がれることによって、梱包材の強度が低下する。
【０００５】
このような梱包材の強度の低下は、インクを用いて印刷を行うこと以外にも、内容物の重量や寄りかかりにより梱包材が変形することによっても生じる。
【０００６】
本発明の目的は、内容物を収容した梱包材の変形に対処することができる、印刷制御装置、印刷制御方法、及びプログラムを提供することである。
【課題を解決するための手段】
【０００７】
１つの態様では、印刷制御装置は、内容物を収容した梱包材の表面に生じる変位と当該変位を引き起こす変位要因とのうち少なくとも一方を含む変位情報を取得する取得部と、前記変位情報に基づいて、前記梱包材の印刷に関連する印刷関連処理を行う印刷関連処理制御部とを備える。
【発明の効果】
【０００８】
前記態様によれば、内容物を収容した梱包材の変形に対処することができる。
【図面の簡単な説明】
【０００９】

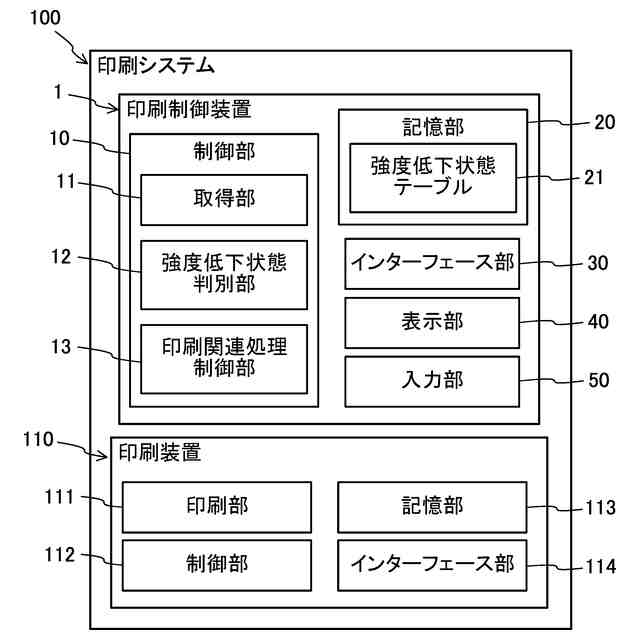

一実施の形態に係る印刷制御装置を備える印刷システムの構成を示すブロック図である。

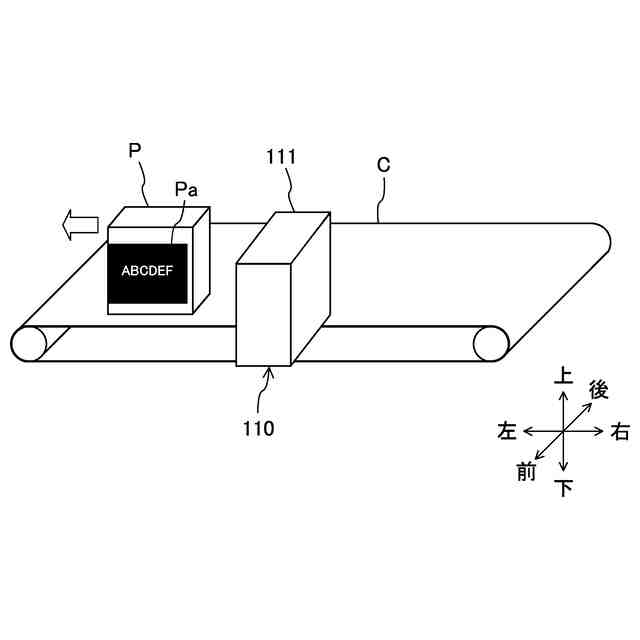

一実施の形態における梱包材への印刷を説明するための斜視図である。

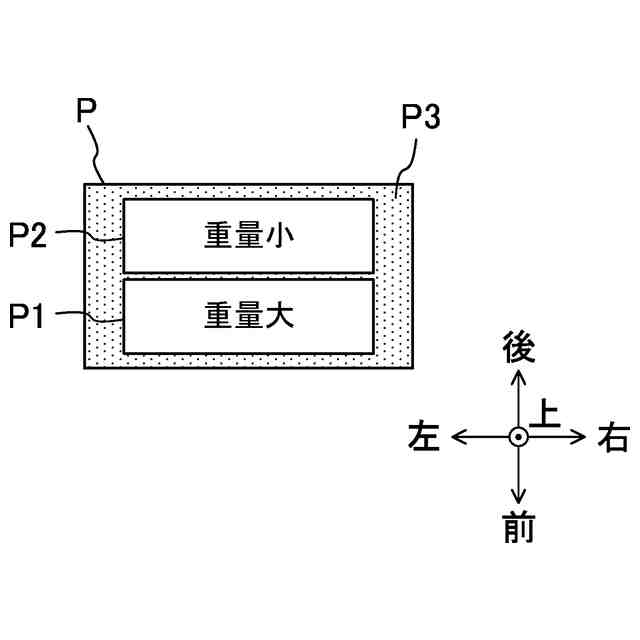

一実施の形態における梱包材の内容物の例を示す平面図である。

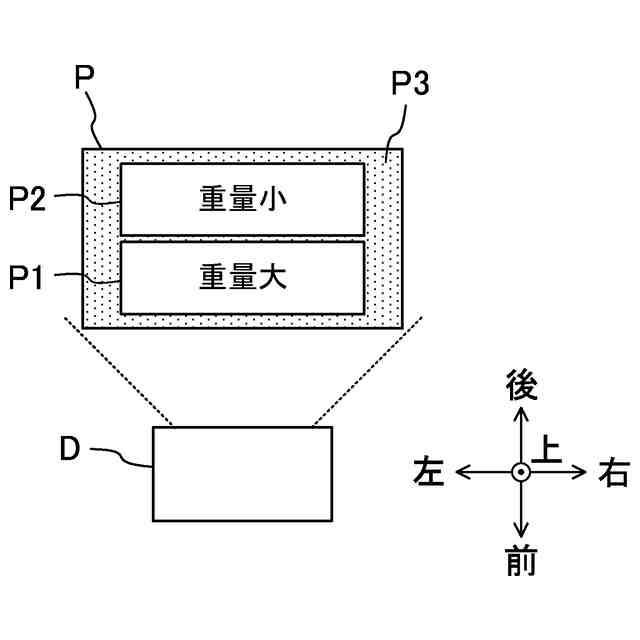

一実施の形態における梱包材の前面の変位測定を説明するための平面図である。
一実施の形態における梱包材の前面の変位分布図の一例である。

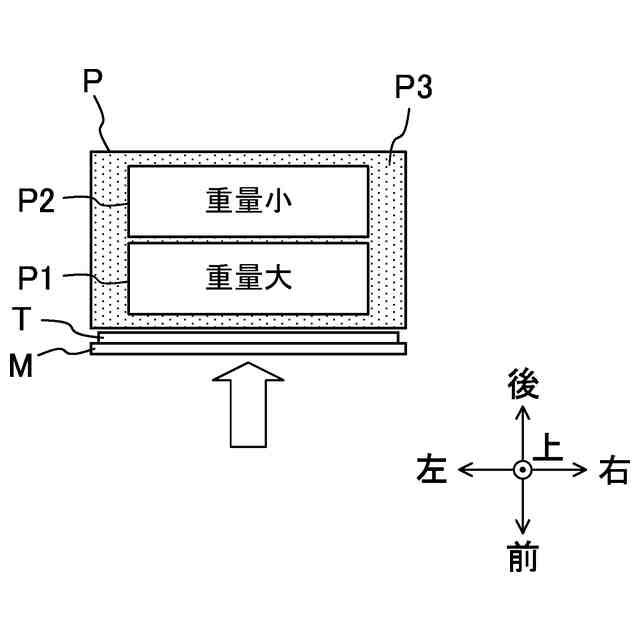

一実施の形態における梱包材の前面の面圧測定を説明するための平面図である。
一実施の形態における梱包材の前面の面圧分布図の一例である。

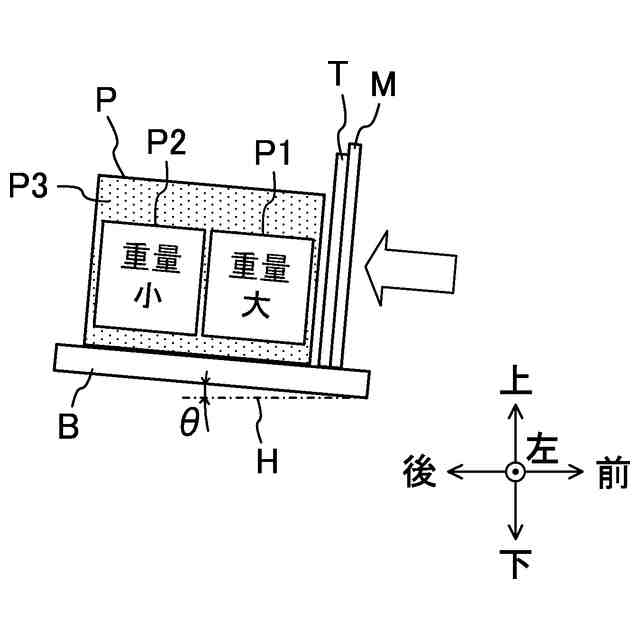

一実施の形態における傾けた梱包材の前面の面圧測定を説明するための左側面図である。
一実施の形態における梱包材の重量（重心）測定を説明するための平面図である。
一実施の形態におけるインク使用量及び変位（変位情報）と強度低下状態との対応関係を表す強度低下状態テーブルを説明するための図である。
一実施の形態に係る印刷制御方法を説明するためのフローチャートである。
（ａ）～（ｆ）は、一実施の形態における印刷内容の変更を説明するための説明図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施の形態に係る、印刷制御装置、印刷制御方法、及びプログラムについて、図面を参照しながら説明する。
（【００１１】以降は省略されています）
