公開番号2025112858
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007371
出願日2024-01-22
発明の名称宅配ボックスシステム
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A47G 29/122 20060101AFI20250725BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】玄関ドアの解錠操作によらずにユーザが宅配ボックスへの着荷状況を知ることができる宅配ボックスシステムを提供すること。
【解決手段】室外に配置されて荷物を収容する宅配ボックスと、ユーザが宅配ボックスから予め決められた範囲内に進入したことを検知する第1の検知装置と、宅配ボックスの着荷状況を検知する第2の検知装置と、第1の検知装置がユーザの進入を検知した場合に、第2の検知装置によって検知される宅配ボックスの着荷状況をユーザに通知する制御装置と、を備える、宅配ボックスシステムである。
【選択図】図1
特許請求の範囲【請求項１】
室外に配置されて荷物を収容する宅配ボックスと、
ユーザが前記宅配ボックスから予め決められた範囲内に進入したことを検知する第１の検知装置と、
前記宅配ボックスの着荷状況を検知する第２の検知装置と、
前記第１の検知装置が前記ユーザの進入を検知した場合に、前記第２の検知装置によって検知される前記宅配ボックスの着荷状況を前記ユーザに通知する制御装置と、を備える、宅配ボックスシステム。
続きを表示（約 590 文字）【請求項２】
前記第１の検知装置は、玄関ドアに設けられ、前記ユーザが所持するドア施解錠用携帯操作器が発信する電波を受信することによって、前記玄関ドアに設けられる電気錠装置を施解錠する電気錠用通信装置である、請求項１に記載の宅配ボックスシステム。
【請求項３】
前記第１の検知装置は、前記宅配ボックスの周辺に設けられた人感センサを含む、請求項１に記載の宅配ボックスシステム。
【請求項４】
前記制御装置が前記ユーザに対して行う前記通知は、前記ユーザが所持する携帯端末の画面への表示、前記携帯端末が発出する音声及び振動、前記ユーザが所持するドア施解錠用携帯操作器が発出する音声、光及び振動のうちの少なくともいずれか１つである、請求項１～３のいずれか１項に記載の宅配ボックスシステム。
【請求項５】
前記制御装置が前記ユーザに対して行う前記通知は、前記ドア本体の室外面もしくは前記ドア本体の室外側に設けられる機器が発出する音声及び光のうちの少なくともいずれか１つである、請求項１～３のいずれか１項に記載の宅配ボックスシステム。
【請求項６】
前記制御装置が前記ユーザに対して行う前記通知は、前記宅配ボックスが発出する音声及び光のうちの少なくともいずれか１つである、請求項１～３のいずれか１項に記載の宅配ボックスシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、宅配ボックスシステムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ユーザが玄関ドアの解錠操作を行った状況において、宅配ボックス内に荷物が着荷している場合に、玄関ドアの室外側又は屋内側に設けられる表示部によって、ユーザに着荷を報知するとともに、宅配ボックスの解錠を行う技術が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１２４０７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来技術では、ユーザは、玄関ドアを解錠操作するまで宅配ボックスへの着荷状況を知ることができない。そのため、着荷がある場合、ユーザは玄関から宅配ボックスの位置まで戻る必要があり、大変煩わしいものであった。
【０００５】
本開示は、玄関ドアの解錠操作によらずにユーザが宅配ボックスへの着荷状況を知ることができる宅配ボックスシステムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、室外に配置されて荷物を収容する宅配ボックスと、ユーザが前記宅配ボックスから予め決められた範囲内に進入したことを検知する第１の検知装置と、前記宅配ボックスの着荷状況を検知する第２の検知装置と、前記第１の検知装置が前記ユーザの進入を検知した場合に、前記第２の検知装置によって検知される前記宅配ボックスの着荷状況を前記ユーザに通知する制御装置と、を備える、宅配ボックスシステムに関する。
【図面の簡単な説明】
【０００７】
第１の実施形態に係る宅配ボックスシステムを説明する模式図である。
玄関ドアを室外側から見た正面図である。

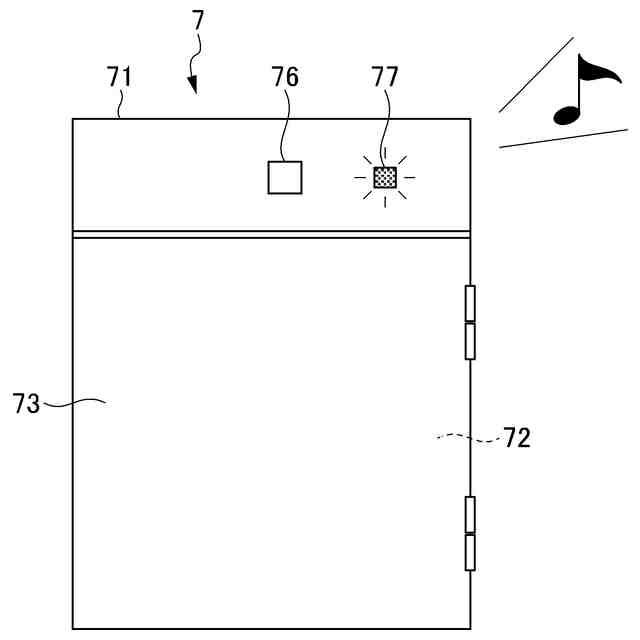

宅配ボックスの正面図である。

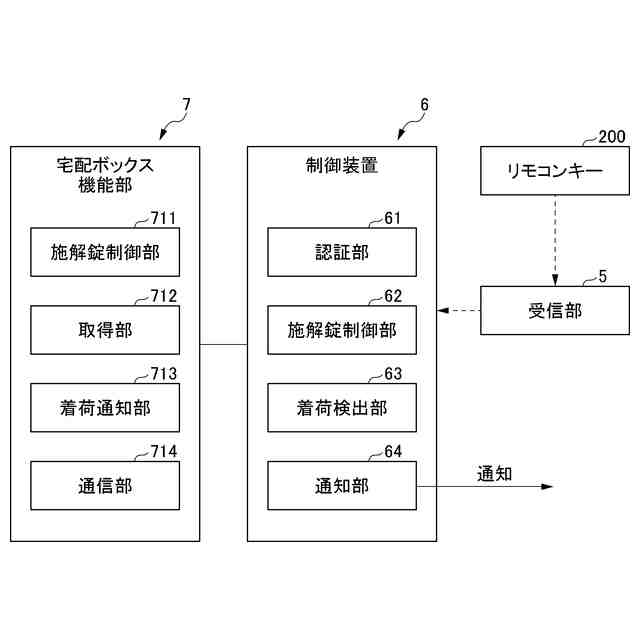

第１の実施形態に係る宅配ボックスシステムの機能ブロック図である。

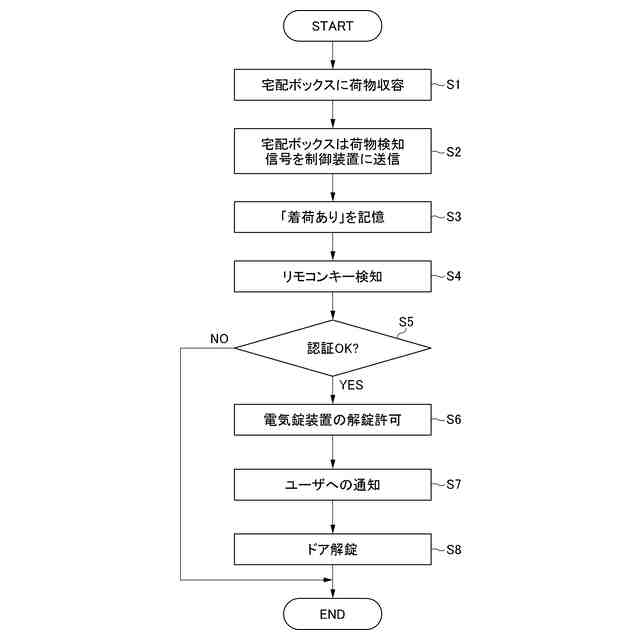

第１の実施形態に係る宅配ボックスシステムの動作を説明するフローチャートである。

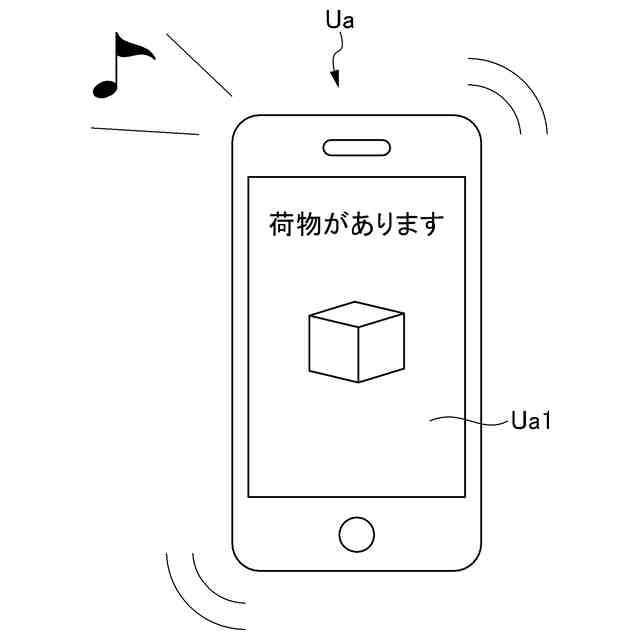

着荷状況の第１の通知形態を示す図である。
着荷状況の第２の通知形態を示す図である。

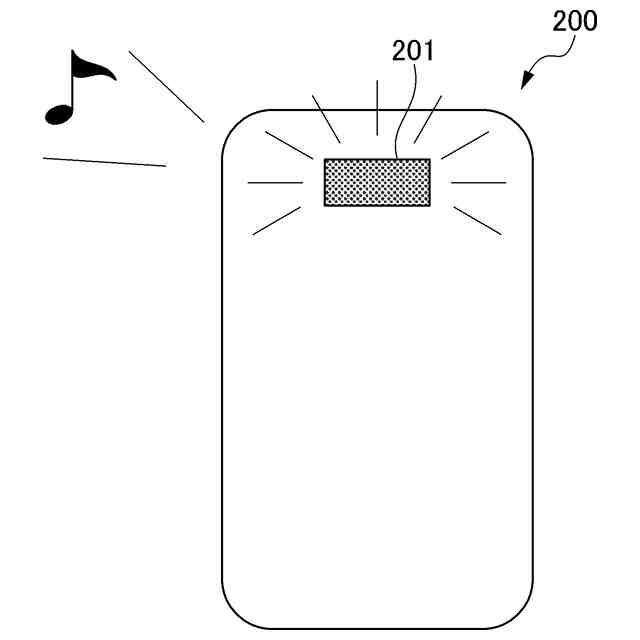

着荷状況の第３の通知形態を示す図である。

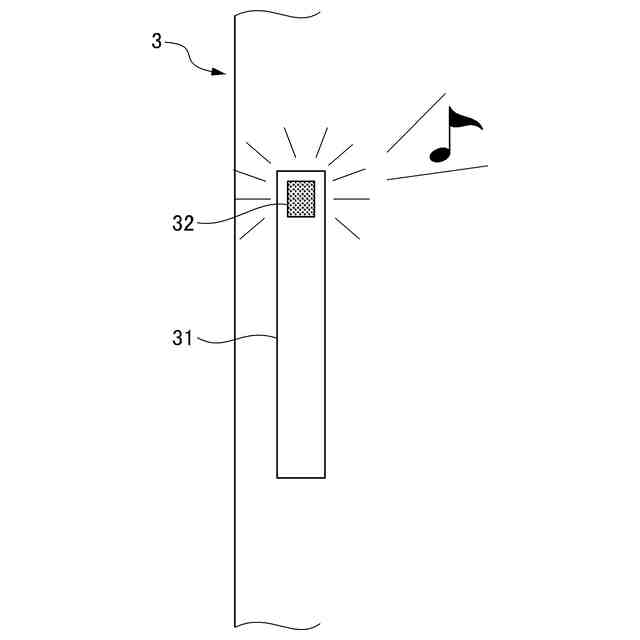

着荷状況の第４の通知形態を示す図である。
着荷状況の第５の通知形態を示す図である。
第２の実施形態に係る宅配ボックスシステムを説明する模式図である。
第２の実施形態に係る宅配ボックスシステムの機能ブロック図である。
第２の実施形態に係る宅配ボックスシステムの動作を説明するフローチャートである。
【発明を実施するための形態】
【０００８】
以下、本開示の宅配ボックスシステムの実施形態について図面を用いて詳細に説明する。図１は、第１の実施形態に係る宅配ボックスシステム１０を示す。宅配ボックスシステム１０は、建物Ｈに設けられる玄関ドア１と、宅配ボックス７と、を含んで構成される。
【０００９】

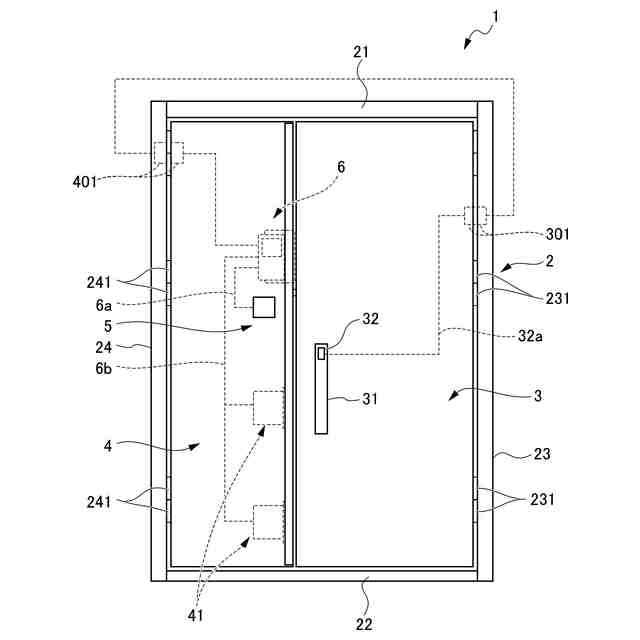

玄関ドア１は、図２に示すように、建物の開口部に固定される枠体２と、枠体２内の左右方向の一方側（図２における右側）に開閉可能に設けられるドア本体３と、枠体２内の左右方向の他方側（図２における左側）に配置される袖部４と、袖部４の表面に設けられる受信部５と、袖部４の内部に設けられる制御装置６と、を備える。さらに、玄関ドア１の室外側には、図３に示す宅配ボックス７が配置される。但し、図２に示す玄関ドア１は一例であり、宅配ボックスシステム１０に適用される玄関ドアは、図２に示す構造のものに限定されない。
【００１０】
枠体２は、建物の開口部の四周に沿って設けられる。枠体２は、横枠としての上枠２１及び下枠２２と、左右に配置される一対の縦枠２３，２４と、により矩形に枠組みされる。枠体２内には、ドア本体３及び袖部４が、左右方向に隣接して配置されている。
（【００１１】以降は省略されています）
