公開番号2025113028
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007637
出願日2024-01-22
発明の名称ランナー及び間仕切壁
出願人チヨダウーテ株式会社
代理人個人,個人,個人
主分類E04B 2/74 20060101AFI20250725BHJP(建築物)
要約【課題】建築物の下地材であるランナーを用いて間仕切壁等の構造体を作製する際の作業負担及びランナー周辺の部材のコストを増加させることなく、且つ施工後のメンテナンスの懸念も発生させずに、ランナーを用いて作製される構造体で発生し得る擦過音を抑制する。

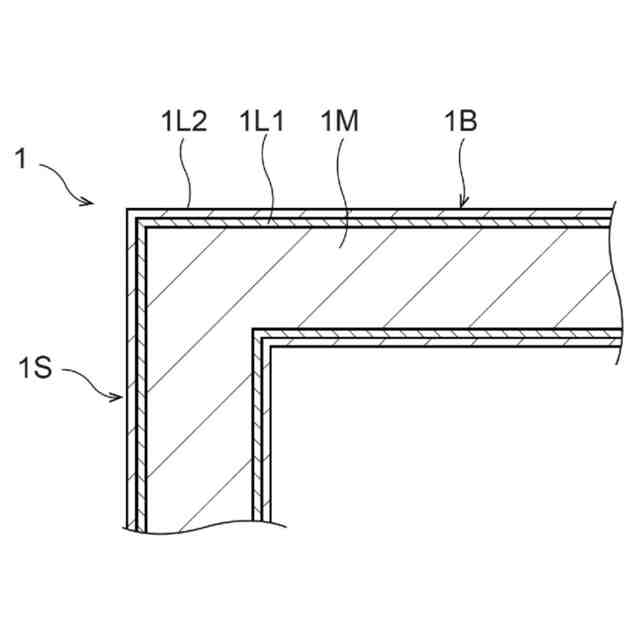

【解決手段】ベース板1Bと、ベース板1Bの両端のうちの少なくとも一方から折れ曲がる側板1Sとを備える建築物の下地材であるランナー1において、側板1Sの厚さ方向で対向する側板1Sの2つの表面のうちの少なくとも一方の静摩擦係数を、所定の値以下にする。
【選択図】図2
特許請求の範囲【請求項１】
ベース板と、前記ベース板の両端のうちの少なくとも一方から折れ曲がる側板とを備える建築物の下地材であるランナーであって、
前記側板の厚さ方向で対向する前記側板の２つの表面のうちの少なくとも一方の静摩擦係数が、以下の手順（Ａ１）～（Ａ４）に基づいて導いた場合に、０．２０以下である、ランナー。
（Ａ１）静摩擦係数を導く対象物としての前記側板を台座の設置面に沿うように設置して前記台座に固定する。
（Ａ２）幅が１０ｍｍであり、幅方向に直交する断面での形状が曲率半径５ｍｍの円弧面となる接触面を有する摩擦材の前記接触面を、ＪＩＳＰ８１５５：２０１０に従って測定される平滑度が１０秒以上２０秒以下となる石膏ボード用原紙を介して前記側板の表面に接触させ、前記接触面から０．２ｋｇｆの荷重を前記側板に付与する。

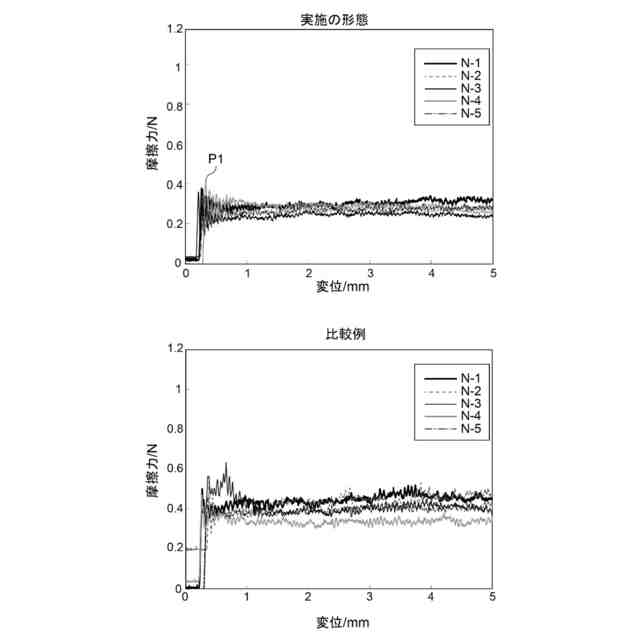

（Ａ３）前記石膏ボード用原紙を介して前記接触面から前記荷重を付与しながら前記摩擦材を前記設置面と平行な一方向に０．１７ｍｍ／ｓの速度で相対的に移動させ、前記摩擦材と前記側板との間の静摩擦力Ｆｓを特定する。
（Ａ４）前記静摩擦力Ｆｓを、０．２ｋｇｆの法線力で割ることで、静摩擦係数を導く。
続きを表示（約 1,800 文字）【請求項２】
前記手順（Ａ３）において前記摩擦材を２ｍｍ以上移動させた後の所定の移動範囲で前記摩擦材と前記側板との間の動摩擦力Ｆｄを特定し、前記動摩擦力Ｆｄを０．２ｋｇｆの法線力で割ることで動摩擦係数を導いた場合、
前記静摩擦係数が０．２０以下となる前記側板の前記表面の動摩擦係数が、０．１３以下となる、請求項１に記載のランナー。
【請求項３】
ベース板と、前記ベース板の両端のうちの少なくとも一方から折れ曲がる側板とを備える建築物の下地材であるランナーであって、
前記側板の厚さ方向で対向する前記側板の２つの表面のうちの少なくとも一方の静摩擦係数が、以下の手順（Ｂ１）～（Ｂ４）に基づいて導いた場合に、０．１９以下である、ランナー。
（Ｂ１）静摩擦係数を導く対象物としての前記側板を台座の設置面に沿うように設置して前記台座に固定する。
（Ｂ２）幅が１０ｍｍであり、幅方向に直交する断面での形状が曲率半径５ｍｍの円弧面となる接触面を有する摩擦材の前記接触面を、ＪＩＳＰ８１５５：２０１０に従って測定される平滑度が１０秒以上２０秒以下となる石膏ボード用原紙を介して前記側板の表面に接触させ、前記接触面から１．２ｋｇｆの荷重を前記側板に付与する。
（Ｂ３）前記石膏ボード用原紙を介して前記接触面から前記荷重を付与しながら前記摩擦材を前記設置面と平行な一方向に３．３ｍｍ／ｓの速度で相対的に移動させ、前記摩擦材と前記側板との間の静摩擦力Ｆｓを特定する。
（Ｂ４）前記静摩擦力Ｆｓを、１．２ｋｇｆの法線力で割ることで、静摩擦係数を導く。
【請求項４】
前記手順（Ｂ３）において前記摩擦材を２ｍｍ以上移動させた後の所定の移動範囲で前記摩擦材と前記側板との間の動摩擦力Ｆｄを特定し、前記動摩擦力Ｆｄを１．２ｋｇｆの法線力で割ることで動摩擦係数を導いた場合、
前記静摩擦係数が０．１９以下となる前記側板の前記表面の動摩擦係数が、０．１６以下となる、請求項３に記載のランナー。
【請求項５】
ベース板と、前記ベース板の両端のうちの少なくとも一方から折れ曲がる側板とを備える建築物の下地材であるランナーであって、
前記側板の厚さ方向で対向する前記側板の２つの表面のうちの少なくとも一方の静摩擦係数が、以下の手順（Ｃ１）～（Ｃ４）に基づいて導いた場合に、０．１１以下である、ランナー。
（Ｃ１）静摩擦係数を導く対象物としての前記側板を台座の設置面に沿うように設置して前記台座に固定する。
（Ｃ２）半径３ｍｍのステンレス製の球体を有する摩擦材の前記球体を、前記側板の表面に接触させ、前記球体から０．２ｋｇｆの荷重を前記側板に付与する。
（Ｃ３）前記球体から前記荷重を付与しながら前記摩擦材を前記設置面と平行な一方向に３．３ｍｍ／ｓの速度で相対的に移動させ、前記摩擦材と前記側板との間の静摩擦力Ｆｓを特定する。
（Ｃ４）前記静摩擦力Ｆｓを、０．２ｋｇｆの法線力で割ることで、静摩擦係数を導く。
【請求項６】
前記手順（Ｃ３）において前記摩擦材を２ｍｍ以上移動させた後の所定の移動範囲で前記摩擦材と前記側板との間の動摩擦力Ｆｄを特定し、前記動摩擦力Ｆｄを０．２ｋｇｆの法線力で割ることで動摩擦係数を導いた場合、
前記静摩擦係数が０．１１以下となる前記側板の前記表面の動摩擦係数が、０．０７以下となる、請求項５に記載のランナー。
【請求項７】
前記側板の前記表面は、潤滑性表面層により形成される、請求項１乃至６のいずれかに記載のランナー。
【請求項８】
前記潤滑性表面層は、ポリオレフィン、フッ素系樹脂、ポリアセタール、ＰＥＥＫ、ＰＰＳ、ポリアミド、二硫化モリブテン、二硫化タングステン、グラファイト、及びフッ化黒鉛のうちの一種以上を含む、請求項７に記載のランナー。
【請求項９】
前記潤滑性表面層は、潤滑性樹脂からなる、請求項７に記載のランナー。
【請求項１０】
前記潤滑性表面層は、前記ランナーの表面の全体を形成している、請求項７に記載のランナー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ランナー及び間仕切壁に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
建築物の天井躯体（天井スラブ）に支持される上側ランナーと、建築物の床躯体（床スラブ）に支持される下側ランナーと、上側ランナーと下側ランナーとの間で支持され、水平方向に間隔を空けて並ぶ複数のスタッドと、複数のスタッドに跨がる状態で支持される壁面部材とを有する間仕切壁が従来から知られている。
【０００３】
スタッドに壁面部材を支持する間仕切壁には種々のタイプがあり、具体例として、例えば片面２枚張りタイプや、両面２枚張りタイプを挙げることができる。このうち、片面２枚張りタイプでは、スタッドの片側に壁面部材が固定され、壁面部材が、スタッドに固定される下張りと、下張りに固定される上張りとを有する。一方、両面２枚張りタイプでは、スタッドの両側に壁面部材が固定され、各壁面部材が下張りと、上張りとを有する。
【０００４】
このような上張りと下張りとを有する壁面部材では、通常、上張り及び下張りのそれぞれが、壁状をなすように配列される複数の面材により形成されている。
【０００５】
間仕切壁では耐火性能を要求される場合があり、この場合、壁面部材を構成する面材として、石膏ボードやケイ酸カルシウム板等の不燃性を有する面材が用いられることがある。このような石膏ボード等を用いる片面２枚張りタイプ及び両面２枚張りタイプの従来の間仕切壁では、通常、下張りを構成する面材が、スタッドにビス（ねじくぎ）等によって固定され、上張りを構成する面材は、下張りを構成する面材に対して接着剤によって留め付けられるとともに、ステープルやビス等によって固定されている。
【０００６】
ところで、このような間仕切壁では、擦過音と呼ばれる異音が生じ得ることが従来から知られている。擦過音は、建築物の層間変位に起因して生じるものと考えられているが、その発生の根本的なメカニズムは、いまだ明確に解明されていない。
【０００７】
擦過音を抑制するための技術としては、これまでに種々のものが提案されている。例えば、特許文献１や特許文献２には、上側ランナーと面材とを接触させないようにするために、面材における上側ランナーに面する部分に逃げを形成する間仕切壁や、面材とスタッドとの間にスペーサを設ける間仕切壁等が開示されている。
【先行技術文献】
【特許文献】
【０００８】
特許第４９１８３３３号公報
特許第３９０７４２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、上記のように面材に逃げを形成する場合、面材の加工に手間がかかり、加工コストが増加する。また、面材とスタッドとの間にスペーサを設ける場合には、スペーサの取り付け作業に手間がかかる。また、スペーサは経年使用で落下する虞もある。完成済の建造物においてスペーサを修復させるのは、極めて困難である。また、ランナーにおける面材と対向する面にテープを貼り付ける手法も知られている。しかしながら、この手法も手間がかかる。また、テープの厚みが仕上がりに影響を与えることもある。
【００１０】
以上に鑑みて、本発明が解決しようとする課題は、建築物の下地材であるランナーを用いて間仕切壁等の構造体を作製する際の作業負担及びランナー周辺の部材のコストを増加させることなく、且つ施工後のメンテナンスの懸念も発生させずに、ランナーを用いて作製される構造体で発生し得る擦過音を抑制すること、である。
【課題を解決するための手段】
（【００１１】以降は省略されています）
