公開番号2025113126
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024110127
出願日2024-07-09
発明の名称表示装置
出願人エルジーディスプレイカンパニーリミテッド
代理人個人,個人,個人,個人,個人
主分類G09G 3/3225 20160101AFI20250725BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】視野角制御が可能な表示装置を提供する。
【解決手段】本明細書の一実施例に係る表示装置は、表示領域及び表示領域を囲むように配置された非表示領域を含み、表示領域上に配置される複数の画素及び複数の選択信号生成部を含む表示パネル、及び表示パネルを制御するタイミングコントローラを含む。複数の画素それぞれは、第1発光素子、第1発光素子からの光を屈折させる第1光学部材、第1発光素子と同じ色を発光する第2発光素子、及び第2発光素子からの光を屈折させ、第1光学部材と異なる形状の第2光学部材を含む。複数の選択信号生成部それぞれは、複数の画素のうち対応する少なくとも一つの画素に含まれる第1発光素子及び第2発光素子のいずれか一つが発光するように制御する。
【選択図】図2
特許請求の範囲【請求項１】

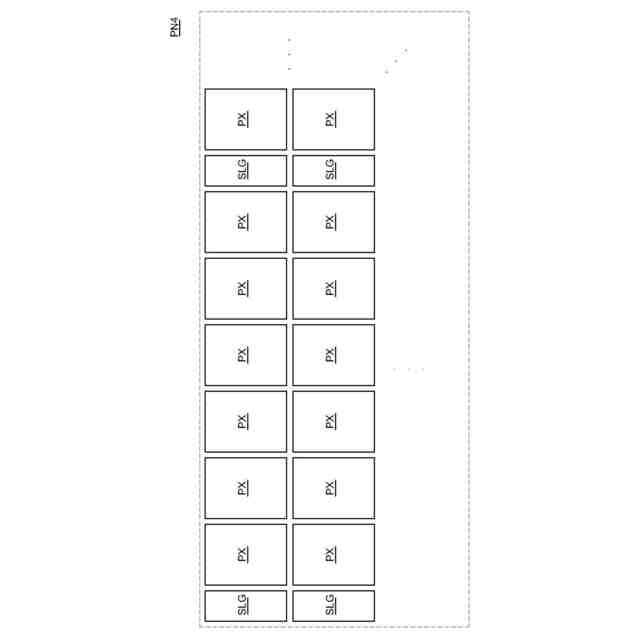

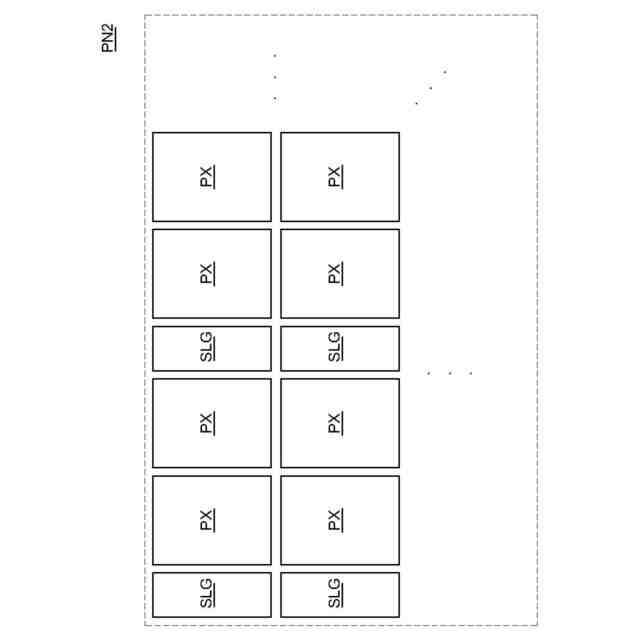

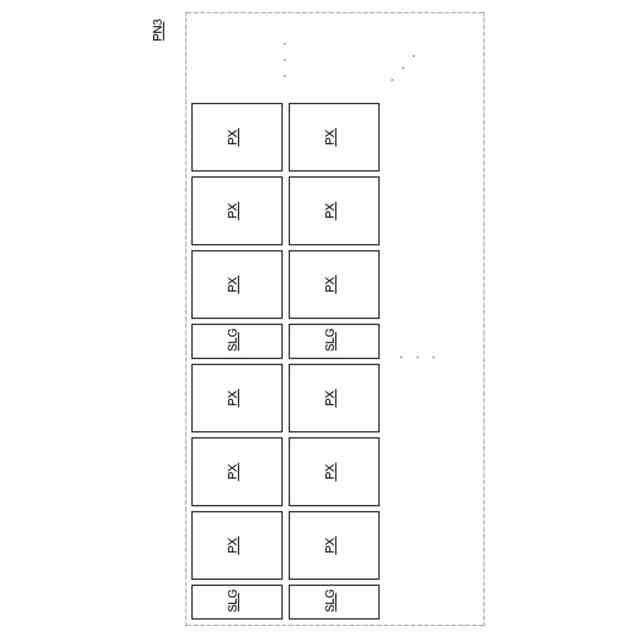

表示領域及び前記表示領域を囲むように配置された非表示領域を含み、前記表示領域上に配置される複数の画素及び複数の選択信号生成部を含む表示パネルと、
前記表示パネルを制御するタイミングコントローラとを含み、
前記複数の画素それぞれは、
第１発光素子と、
前記第１発光素子からの光を屈折させる第１光学部材と、
前記第１発光素子と同じ色を発光する第２発光素子と、
前記第２発光素子からの光を屈折させ、前記第１光学部材と異なる形状の第２光学部材とを含み、
前記複数の選択信号生成部それぞれは、前記複数の画素のうち対応する少なくとも一つの画素に含まれる前記第１発光素子及び前記第２発光素子のいずれか一つが発光するように制御する、表示装置。
続きを表示（約 2,000 文字）【請求項２】

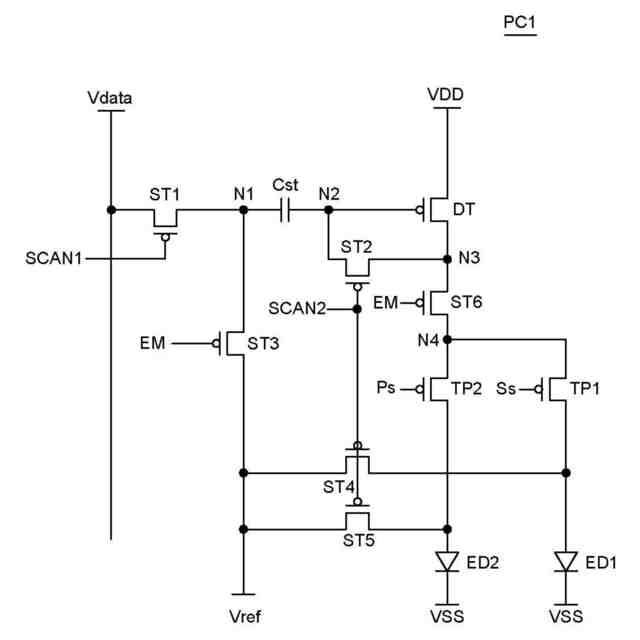

前記複数の画素のそれぞれは、
高電位電源電圧を提供する高電位電源配線から前記第１発光素子を通して低電位電源電圧を提供する低電位電源配線に流れる第１駆動電流及び前記高電位電源配線から前記第２発光素子を通して前記低電位電源配線に流れる第２駆動電流を生成する駆動トランジスタと、
前記駆動トランジスタと前記第１発光素子との間に接続され、第１選択信号配線に供給される第１選択信号に応答してターン－オンされる第１選択トランジスタと、
前記駆動トランジスタと前記第２発光素子との間に接続され、第２選択信号配線に供給される第２選択信号に応答してターン－オンされる第２選択トランジスタとをさらに含む、請求項１に記載の表示装置。
【請求項３】
前記複数の選択信号生成部それぞれは、
第１～第４制御信号、第１電源電圧及び第２電源電圧に基づいて第１出力ノードを通して前記第１選択信号を出力する第１選択信号出力部と、
前記第１～第４制御信号、前記第１電源電圧及び前記第２電源電圧に基づいて第２出力ノードを通して前記第２選択信号を出力する第２選択信号出力部とを含む、請求項２に記載の表示装置。
【請求項４】
前記第１選択信号出力部は、
前記第２電源電圧を提供する第２電源電圧配線と前記第１出力ノードとの間に接続され、前記第１制御信号に応答してターン－オンされる第１トランジスタと、
前記第２電源電圧配線と前記第１出力ノードとの間に接続され、前記第２制御信号に応答してターン－オンされる第２トランジスタと、
前記第１出力ノードと前記第１電源電圧を提供する第１電源電圧配線との間に接続され、前記第３制御信号に応答してターン－オンされる第３トランジスタと、
前記第３トランジスタ及び前記第１電源電圧配線の間に接続され、前記第４制御信号に応答してターン－オンされる第４トランジスタとを含む、請求項３に記載の表示装置。
【請求項５】
前記第１トランジスタと前記第２トランジスタは、前記第２電源電圧配線と前記第１出力ノードとの間に並列接続され、
前記第３トランジスタと前記第４トランジスタは、前記第１電源電圧配線と前記第１出力ノードとの間に直列接続される、請求項４に記載の表示装置。
【請求項６】
前記第２選択信号出力部は、
前記第２電源電圧を提供する第２電源電圧配線と前記第２出力ノードとの間に接続され、前記第４制御信号に応答してターン－オンされる第５トランジスタと、
前記第５トランジスタと前記第２出力ノードとの間に接続され、前記第３制御信号に応答してターン－オンされる第６トランジスタと、
前記第２出力ノードと前記第１電源電圧を提供する第１電源電圧配線との間に接続され、前記第１制御信号に応答してターン－オンされる第７トランジスタと、
前記第２出力ノードと前記第１電源電圧配線との間に接続され、前記第２制御信号に応答してターン－オンされる第８トランジスタとを含む、請求項３に記載の表示装置。
【請求項７】
前記第５トランジスタと前記第６トランジスタは、前記第２電源電圧配線と前記第２出力ノードとの間に直列接続され、
前記第７トランジスタと前記第８トランジスタは、前記第１電源電圧配線と前記第２出力ノードとの間に並列接続される、請求項６に記載の表示装置。
【請求項８】
前記複数の画素それぞれは、
高電位電源電圧を提供する高電位電源配線から前記第１発光素子を通して低電位電源電圧を提供する低電位電源配線に流れる第１駆動電流及び前記高電位電源配線から前記第２発光素子を通して前記低電位電源配線に流れる第２駆動電流を生成する駆動トランジスタと、
前記駆動トランジスタと前記第１発光素子との間に接続され、選択信号配線に供給される選択信号に応答してターン－オンされる第３選択トランジスタと、
前記駆動トランジスタと前記第２発光素子との間に接続され、前記選択信号に応答してターン－オンされる第４選択トランジスタとをさらに含む、請求項１に記載の表示装置。
【請求項９】
前記第３選択トランジスタは、ｎタイプのトランジスタであり、前記第４選択トランジスタは、ｐタイプのトランジスタである、請求項８に記載の表示装置。
【請求項１０】
前記複数の選択信号生成部のそれぞれは、第１～第４制御信号、第１電源電圧及び第２電源電圧に基づいてハイレベルまたはローレベルを有する前記選択信号を出力する、請求項８に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、表示装置に関し、より詳細には、視野角制御が可能な表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
現代社会の技術が発展するにつれ、表示装置は、ユーザに情報を提供するために多様に利用されている。表示装置は、単に視覚的情報を一方向に伝達する電光板をはじめとして、ユーザの入力を確認し、確認された入力に対応して情報を提供するより高い技術を要求する多様な電子装置にも含まれる。
【０００３】
例えば、表示装置は、車両に含まれて車両の運行者と同乗者に多様な情報を提供することができる。ただし、車両の表示装置は、車両の運行に妨害されないように適切にコンテンツを表示する必要がある。例えば、表示装置は、車両の運行中には運転への集中度を低下させ得るコンテンツの表示を制限する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本明細書が解決しようとする課題は、表示パネルを領域別に区分して各領域の駆動モードを独立して制御できる表示装置を提供することである。
【０００５】
本明細書が解決しようとする他の課題は、表示パネル上に配置される配線の数と画素レイアウトを最小化できる表示装置を提供することである。
【０００６】
本明細書が解決しようとするまた他の課題は、高解像度の実現が可能な表示装置を提供することである。
【０００７】
本明細書の課題は、以上において言及した課題に制限されず、言及されていないまた他の課題は、下記の記載から当業者に明確に理解され得るだろう。
【課題を解決するための手段】
【０００８】
本明細書の一実施例に係る表示装置は、表示領域及び表示領域を囲むように配置された非表示領域を含み、表示領域上に配置される複数の画素及び複数の選択信号生成部を含む表示パネル、及び表示パネルを制御するタイミングコントローラを含むことができる。複数の画素それぞれは、第１発光素子、第１発光素子からの光を屈折させる第１光学部材、第１発光素子と同じ色を発光する第２発光素子、及び第２発光素子からの光を屈折させ、第１光学部材と異なる形状の第２光学部材を含むことができる。複数の選択信号生成部それぞれは、複数の画素のうち対応する少なくとも一つの画素に含まれる第１発光素子及び第２発光素子のいずれか一つが発光するように制御することができる。
【０００９】
その他の実施例の具体的な事項は、詳細な説明及び図面に含まれている。
【発明の効果】
【００１０】
本明細書の実施例は、表示パネルを領域別に区分して各領域の駆動モードを独立して制御して、各領域を広視野角でコンテンツを提供する第１モードで駆動するか狭視野角でコンテンツを提供する第２モードで駆動することができる。
（【００１１】以降は省略されています）
