特許ウォッチ

公開番号2025113305
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025081779,2024031192
出願日2025-05-15,2020-06-01
発明の名称耐火性樹脂組成物、耐火シート及び建具
出願人積水化学工業株式会社
代理人個人,個人,個人
主分類C08L 101/00 20060101AFI20250725BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】優れた耐火性及び耐寒性を発揮することが可能な耐火シートを製造可能な耐火性樹脂組成物を提供する。
【解決手段】マトリックス樹脂、熱膨張性黒鉛、及び無機充填材を含有し、前記熱膨張性黒鉛及び無機充填材の合計の含有量が35質量%以上であり、前記マトリックス樹脂は、ゴム成分を含有し、該ゴム成分の含有量がマトリックス樹脂全量基準で15質量%以上である、耐火性樹脂組成物である。
である。
【選択図】なし
特許請求の範囲【請求項１】
マトリックス樹脂、熱膨張性黒鉛、及び無機充填材を含有し、
前記熱膨張性黒鉛及び無機充填材の合計の含有量が３５質量％以上であり、
前記マトリックス樹脂が、ゴム成分を含有し、該ゴム成分の含有量がマトリックス樹脂全量基準で１５質量％以上である、耐火性樹脂組成物。
続きを表示（約 410 文字）【請求項２】
前記ゴム成分は、不飽和結合を有するゴムを含有する、請求項１に記載の耐火性樹脂組成物。
【請求項３】
前記マトリックス樹脂が、ハロゲン原子、又はスチレン若しくはビニルアセテート由来の構成単位の少なくともいずれかを含有する樹脂成分を含む、請求項１又は２に記載の耐火性樹脂組成物。
【請求項４】
前記無機充填材が、比重が２．５以上の無機充填材Ａを含有する、請求項１～３のいずれかに記載の耐火性樹脂組成物。
【請求項５】
リン成分を含有しない、請求項１～４のいずれかに記載の耐火性樹脂組成物。
【請求項６】
請求項１～５のいずれかに記載の耐火性樹脂組成物からなる耐火シート。
【請求項７】
長さが１ｍ以上の長尺品である、請求項６に記載の耐火シート。
【請求項８】
請求項６又は７に記載の耐火シートを備えた建具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱膨張性黒鉛を含有する耐火性樹脂組成物、耐火性樹脂組成物からなる耐火シート、及び耐火シートを備える建具に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
建築分野では、防火のために、建具、柱、壁材等の建築材料に耐火材が用いられる。耐火材としては、樹脂に、無機充填剤及び熱膨張性黒鉛などが配合された耐火シート等が用いられている（例えば、特許文献１参照）。このような耐火シートは、加熱により膨張して燃焼残渣が耐火断熱層を形成し、耐火断熱性能を発現する。
熱膨張性黒鉛を含有する耐火シートは、例えば、建築物の開口部に設けられるドア、窓などの建具と、これらを包囲するドア枠、窓枠などの枠との隙間に設けられ、火災時には該シートが厚み方向に膨張して、建具と枠材の隙間を閉塞し、延焼を防止することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１４１４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般に耐火シートは、耐火性を発現させるために熱膨張性黒鉛や無機充填材等の多くの無機化合物を含有させる必要がある。そのため、耐火シートが脆くなる傾向があり、特に寒冷地での使用に際しては、その傾向が顕著に表れ、耐火シートを建具に取り付ける際に折れたり、表面にひび割れが生じるなどの不具合が発生しやすく、取り扱い性に問題があった。特に、長尺の耐火シートの場合は前記した不具合が発生しやすく、改善が求められていた。
一方で、耐火シートの脆性を改善するために、上記無機化合物の含有量を低減することも考えられるが、この場合、熱膨張残渣の強度低下などにより、耐火性が低下してしまう。
そこで本発明は、脆性が改善されて優れた耐寒性を有し、かつ熱膨張性残渣の強度が高いことで耐火性にも優れる耐火シートを形成できる耐火性樹脂組成物を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題を解決すべく鋭意検討した結果、本発明者は、マトリックス樹脂、熱膨張性黒鉛、及び無機充填材を含有する耐火性樹脂組成物において、前記熱膨張性黒鉛及び無機充填材の合計量を一定量以上とし、かつ前記マトリックス樹脂中のゴム成分量を一定量以上とすることで、上記課題が解決できることを見出し、本発明を完成させた。すなわち、本発明は下記の［１］～［８］のとおりである。
【０００６】
［１］マトリックス樹脂、熱膨張性黒鉛、及び無機充填材を含有し、前記熱膨張性黒鉛及び無機充填材の合計の含有量が３５質量％以上であり、前記マトリックス樹脂が、ゴム成分を含有し、該ゴム成分の含有量がマトリックス樹脂全量基準で１５質量％以上である、耐火性樹脂組成物。
［２］前記ゴム成分は、不飽和結合を有するゴムを含有する、上記［１］に記載の耐火性樹脂組成物。
［３］前記マトリックス樹脂が、ハロゲン原子、又はスチレン若しくはビニルアセテート由来の構成単位の少なくともいずれかを含有する樹脂成分を含む、上記［１］又は［２］に記載の耐火性樹脂組成物。
［４］前記無機充填材が、比重が２．５以上の無機充填材Ａを含有する、上記［１］～［３］のいずれかに記載の耐火性樹脂組成物。
［５］リン成分を含有しない、上記［１］～［４］のいずれかに記載の耐火性樹脂組成物。
［６］上記［１］～［５］のいずれかに記載の耐火性樹脂組成物からなる耐火シート。
［７］長さが１ｍ以上の長尺品である、上記［６］に記載の耐火シート。
［８］上記［６］又は［７］に記載の耐火シートを備えた建具。
【発明の効果】
【０００７】
本発明によれば、耐寒性及び耐火性に優れる耐火シートを製造できる耐火性樹脂組成物、及びこれよりなる耐火シートを提供することができる。
【発明を実施するための形態】
【０００８】
［耐火性樹脂組成物］
本発明の耐火性樹脂組成物は、マトリックス樹脂、熱膨張性黒鉛、及び無機充填材を含有し、前記熱膨張性黒鉛及び無機充填材の合計の含有量が３５質量％以上であり、前記マトリックス樹脂が、ゴム成分を含有し、該ゴム成分の含有量がマトリックス樹脂全量基準で１５質量％以上である、耐火性樹脂組成物である。
【０００９】
＜マトリックス樹脂＞
本発明の耐火性樹脂組成物は、マトリックス樹脂を含有し、該マトリックス樹脂中に、熱膨張性黒鉛、及び無機充填材が分散している。
マトリックス樹脂は、ゴム成分を含有し、該ゴム成分の含有量がマトリックス樹脂全量基準で１５質量％以上である。ゴム成分の含有量が１５質量％未満であると、耐火性樹脂組成物により形成される耐火シートが脆くなり、寒冷地で使用する際に、シートが折れたり、表面にひび割れが生じるなどの不具合が生じやすくなり、耐寒性が悪くなる。耐寒性を向上させる観点から、ゴム成分の含有量は、マトリックス樹脂全量基準で、好ましくは２５質量％以上であり、より好ましくは５０質量％以上であり、さらに好ましくは８０質量％以上であり、さらに好ましくは１００質量％である。
【００１０】
ゴム成分は、不飽和結合を有するゴムを含むことが好ましい。不飽和結合を有するゴムを含むことで、耐火性樹脂組成物から形成される耐火シートの耐寒性及び耐火性が向上する。この理由は定かではないが、次のように推定される。不飽和結合を有するゴムを用いることにより、該ゴムと熱膨張性黒鉛との親和性が向上し、これにより耐火シート中の熱膨張性黒鉛の分散性が高まり、その結果、熱膨張性黒鉛が偏在し耐火シートが脆くなることを防止でき、耐寒性が向上する。また、熱膨張性黒鉛の分散性及び膨張黒鉛とマトリックス樹脂の界面密着性が良好であるため、シート中の熱膨張性黒鉛とマトリックス樹脂との間の空隙が少なくなり、燃焼した際に樹脂炭化物と膨張黒鉛が強固に密着し、熱膨張残渣の強度も高まり、耐火性が向上する。

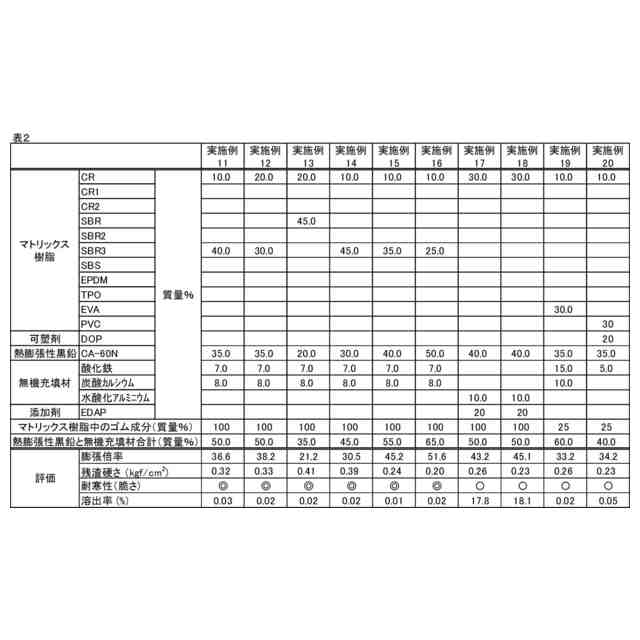

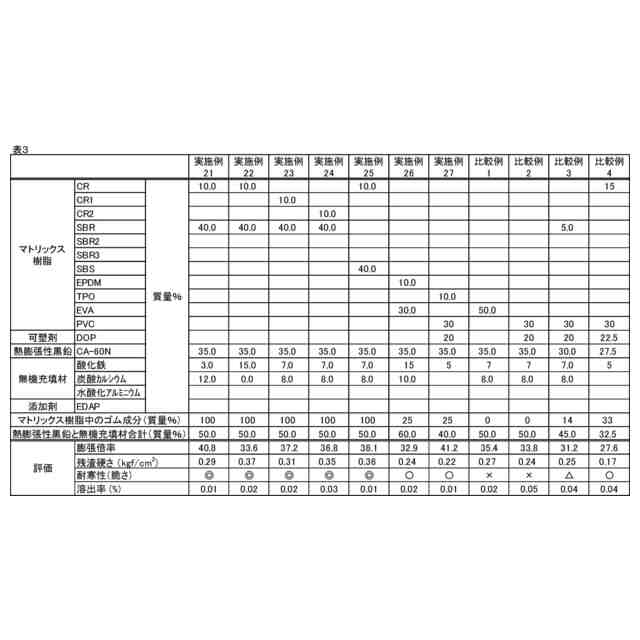

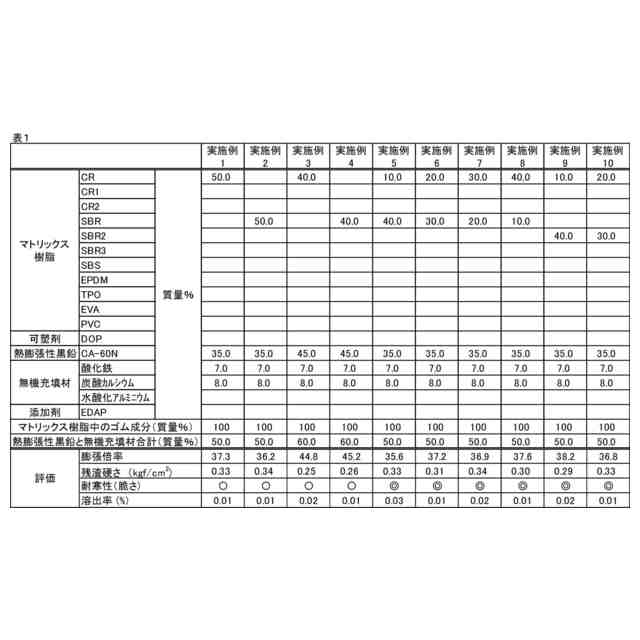

（【００１１】以降は省略されています）

関連特許
