公開番号2025114110
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024008578
出願日2024-01-24
発明の名称板材加工機のテーブル構造
出願人株式会社アマダ
代理人個人,個人,個人
主分類B23K 26/08 20140101AFI20250729BHJP(工作機械;他に分類されない金属加工)
要約【課題】板材を支持するローラを昇降する駆動源の数が少なくて済み、ローラ支持とブラシ支持とでパスラインを同じにすることができる板材加工機のテーブル構造を提供する。
【解決手段】板材加工機のテーブル構造(TK)は、水平に配置された回動バー(33)と、回動バー(33)を回動させる駆動源(43)と、回動バー(33)に取り付けられた、加工する板材(W)を支持可能な第1ローラユニット(15)と、板材(W)を支持するブラシ部(22)を有するブラシユニット(2)を支持する第2ローラユニット(16)と、を備える。第1ローラユニット(15)と第2ローラユニット(16)とは、回動バー(33)の回動で一方が上昇し他方が下降する位置に取り付けられている。
【選択図】図6
特許請求の範囲【請求項１】
水平に配置された回動バーと、
前記回動バーを回動させる駆動源と、
前記回動バーに取り付けられた、加工する板材を支持可能な第１ローラユニットと、前記板材を支持するブラシ部を有するブラシユニットを支持する第２ローラユニットと、
を備え、
前記第１ローラユニットと前記第２ローラユニットとは、前記回動バーの回動で一方が上昇し他方が下降する位置に取り付けられている板材加工機のテーブル構造。
続きを表示（約 290 文字）【請求項２】
前記回動バーは、前記駆動源の動作によって第１回動位置と第２回動位置との間で回動し、
前記第１回動位置で、前記第２ローラユニットが支持する前記ブラシ部の上端は前記第１ローラユニットの上端よりも高く、
前記第２回動位置で、前記第１ローラユニットの上端は前記第２ローラユニットが支持する前記ブラシ部の上端よりも高い、
請求項１記載の板材加工機のテーブル構造。
【請求項３】
前記第１回動位置の前記ブラシ部の上端の高さと、前記第２回動位置の前記第１ローラユニットの上端の高さとが同じである請求項２記載の板材加工機のテーブル構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、板材加工機のテーブル構造に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
板材加工機のテーブルにおいて、厚板はローラで支持し薄板はブラシで支持する、というように、ローラ支持機構とブラシ支持機構とを切り替える構造が知られており、特許文献１に記載されている。
【０００３】
特許文献１に記載されたテーブル構造は、比較的薄い板材を支持する多数のブラシを有するブラシプレートと、比較的厚い板材を支持する複数のローラ及びそれぞれのローラに連結されてそのローラをブラシの先端に対して上下に昇降させる複数のエアシリンダとを備えている。そして、特許文献１に記載されたテーブル構造は、複数のエアシリンダを同期駆動させて、複数のローラの上端をブラシ先端に対し上方へ突出した位置にして板材を支持し、下方へ没入した位置にしてブラシで板材を支持するようになっている。
【先行技術文献】
【特許文献】
【０００４】
特許第４１４９５５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたテーブル構造は、複数のローラそれぞれに昇降の駆動源となるエアシリンダを有する。そのため、駆動源が多数必要となり、その数を減らすための改良の余地がある。また、そのテーブル構造は、支持された板材の高さ位置であるパスラインが、ローラ支持とブラシ支持とで異なる。そのため、支持態様に応じて、テーブルと、テーブルに隣接する板材搬出入装置との間でパスラインの高さ調整が必要になる、という点でも改善の余地がある。
【課題を解決するための手段】
【０００６】
１又はそれ以上の実施形態の一態様は、水平に配置された回動バーと、前記回動バーを回動させる駆動源と、前記回動バーに取り付けられた、加工する板材を支持可能な第１ローラユニットと、前記板材を支持するブラシ部を有するブラシユニットを支持する第２ローラユニットと、を備え、前記第１ローラユニットと前記第２ローラユニットとは、前記回動バーの回動で一方が上昇し他方が下降する位置に取り付けられている板材加工機のテーブル構造である。
【発明の効果】
【０００７】
１又はそれ以上の実施形態に係る板材加工機のテーブル構造によれば、板材を支持するローラを昇降する駆動源の数が少なくて済み、ローラ支持とブラシ支持とでパスラインを同じにできる。
【図面の簡単な説明】
【０００８】
図１は、本発明の実施の形態の一態様であるテーブル構造ＴＫを備えた板材加工機９１を示す斜視図である。

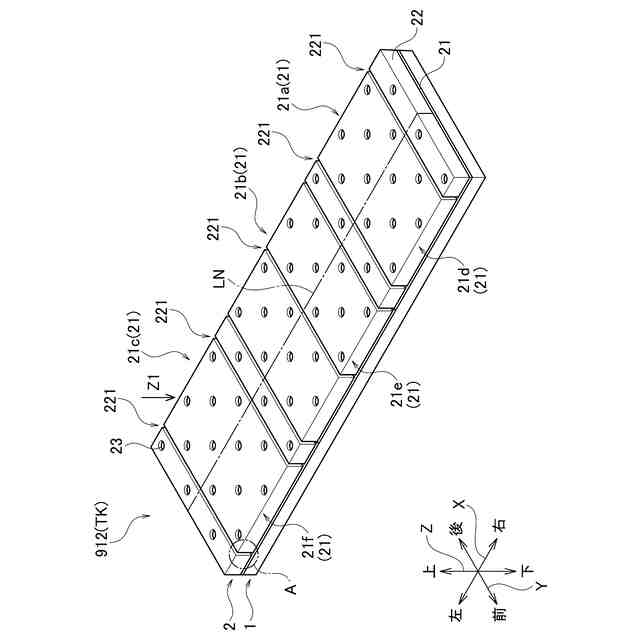

図２Ａは、テーブル構造ＴＫを有する切換テーブル９１２を示す斜視図である。

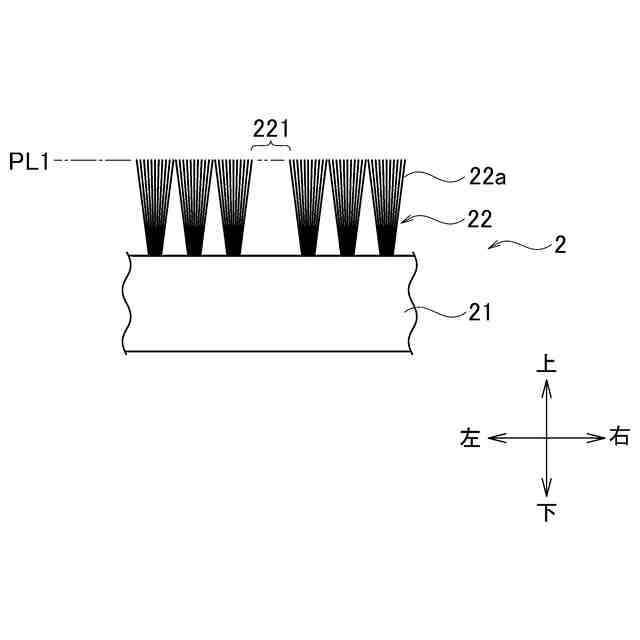

図２Ｂは、図２ＡにおけるＡ部を示す前面図である。
図２Ｃは、切換テーブル９１２に形成されている出没孔２３の上面図である。
図３は、切換テーブル９１２が備えるテーブルベース１の模式的上面図である。
図４は、テーブルベース１が備える支持ユニット１３及び回動駆動部１４を示す斜視図である。
図５Ａは、支持ユニット１３が備える第２ローラユニット１６を示す平面図である。

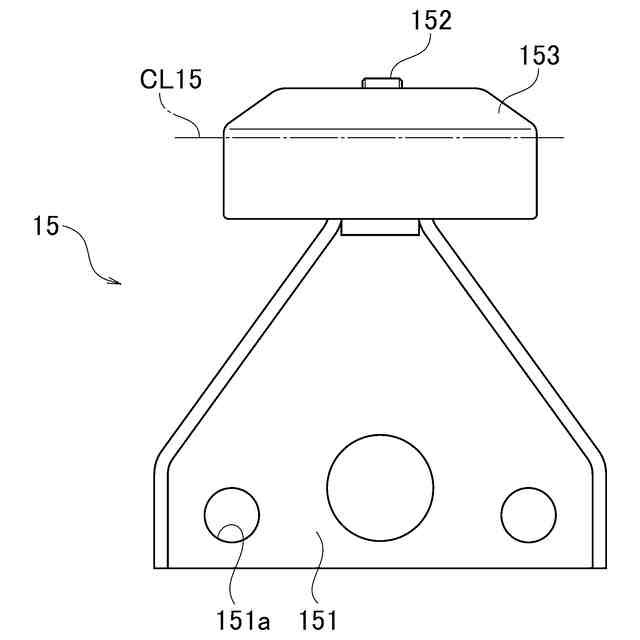

図５Ｂは、支持ユニット１３が備える第１ローラユニット１５を示す平面図である。

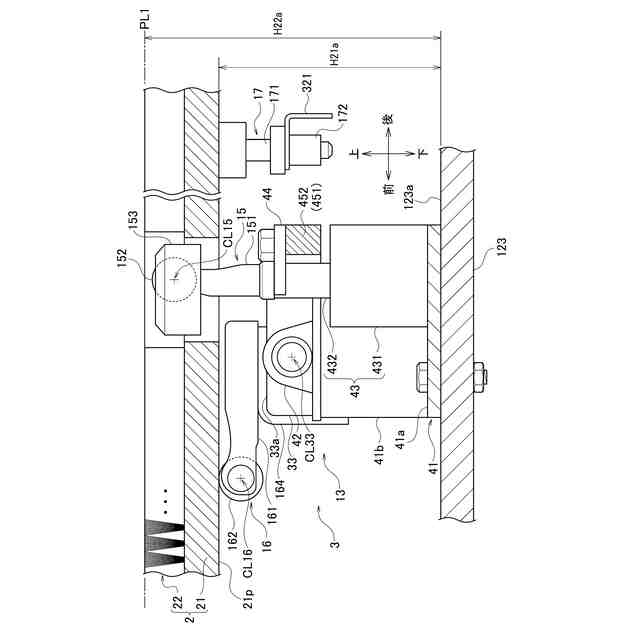

図６は、支持ユニット１３が第１回動状態にあるときの図４におけるＳ６－Ｓ６位置での断面図である。
図７は、支持ユニット１３が第２回動状態にあるときの図６に相当する断面図である。
図８Ａは、第１ローラユニット１５の高さ位置調整機構ＣＫ１５を示す横断面図である。
図８Ｂは、第２ローラユニット１６の高さ位置調整機構ＣＫ１６を示す横断面図である。
図９は、板材加工機９１のブロック図である。
図１０Ａは、板材加工機９１における板材支持態様の切替動作のフローの一部を示す図である。
図１０Ｂは、板材加工機９１における板材支持態様の切替動作のフローの残部を示す図である。
【発明を実施するための形態】
【０００９】
本発明の板材加工機のテーブル構造の一態様であるテーブル構造ＴＫを、テーブル構造ＴＫを備えた板材加工機９１により図１～図９を参照して説明する。図１は、本発明の実施の形態の一態様であるテーブル構造ＴＫを備えた板材加工機９１を示す斜視図である。図２Ａは、テーブル構造ＴＫを有する切換テーブル９１２を示す斜視図である。図２Ｂは、図２ＡにおけるＡ部を示す前面図である。図２Ｃは、切換テーブル９１２に形成されている出没孔２３の上面図である。図３は、切換テーブル９１２が備えるテーブルベース１の模式的上面図である。図４は、テーブルベース１が備える支持ユニット１３及び回動駆動部１４を示す斜視図である。図５Ａは、支持ユニット１３が備える第２ローラユニット１６を示す平面図である。図５Ｂは、支持ユニット１３が備える第１ローラユニット１５を示す平面図である。図６は、支持ユニット１３が第１回動状態にあるときの図４におけるＳ６－Ｓ６位置での断面図である。図７は、支持ユニット１３が第２回動状態にあるときの図６に相当する断面図である。図８Ａは、第１ローラユニット１５の高さ位置調整機構ＣＫ１５を示す横断面図である。図８Ｂは、第２ローラユニット１６の高さ位置調整機構ＣＫ１６を示す横断面図である。図９は、板材加工機９１のブロック図である。
【００１０】
以下の説明において、上下前後左右の各方向を矢印の方向に規定する。左右方向はＸ軸方向、前後方向はＹ軸方向、上下方向はＺ軸方向とも称する。
（【００１１】以降は省略されています）
