公開番号2025151811
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053401
出願日2024-03-28
発明の名称電子機器及び電子機器の制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類G06F 3/041 20060101AFI20251002BHJP(計算;計数)
要約【課題】部品点数の増加を抑えつつ人の接近を検知する機能を実現可能な電子機器を提供すること。
【解決手段】表示パネルと、前記表示パネルに積層する静電容量型の第1センサーと、前記第1センサーの動作を制御する制御回路と、前記第1センサーからの検出信号に応じて動作する第1ユニットと、を有し、前記制御回路は、前記第1センサーを人感センサーとして動作させる第1モードと、前記第1センサーをタッチセンサーとして動作させる第2モードと、を有する、電子機器。
【選択図】図1
特許請求の範囲【請求項１】
表示パネルと、
前記表示パネルに積層する静電容量型の第１センサーと、
前記第１センサーの動作を制御する制御回路と、
前記第１センサーからの検出信号に応じて動作する第１ユニットと、
を有し、
前記制御回路は、
前記第１センサーを人感センサーとして動作させる第１モードと、
前記第１センサーをタッチセンサーとして動作させる第２モードと、
を有する、
ことを特徴とする電子機器。
続きを表示（約 1,000 文字）【請求項２】
前記制御回路は、
前記第１モードと前記第２モードとを排他的に選択する、
ことを特徴とする請求項１に記載の電子機器。
【請求項３】
前記制御回路は、
前記第１ユニットが動作を停止する省電力モードに移行するときに、前記第１モードに移行する、
ことを特徴とする請求項１に記載の電子機器。
【請求項４】
前記制御回路は、
前記第１モードにおいて前記検出信号に基づいて人の接近を検知した場合、前記第２モードに移行する、
ことを特徴とする請求項１に記載の電子機器。
【請求項５】
前記制御回路は、
前記第１ユニットが動作可能な通常動作モードでは、前記第２モードを選択する、
ことを特徴とする請求項１に記載の電子機器。
【請求項６】
ユーザーの操作によって状態が変化する第２ユニットと、
前記第２ユニットの状態を検出する第２センサーと、
を有し、
前記制御回路は、
前記第２モードから前記第１モードに移行するときに前記第２センサーの動作を停止させ、
前記第１モードから前記第２モードに移行するときに前記第２センサーの動作を再開させる、
ことを特徴とする請求項１に記載の電子機器。
【請求項７】
前記第１ユニットは、印刷ユニットである、
ことを特徴とする請求項１に記載の電子機器。
【請求項８】
表示パネルと、前記表示パネルに積層する静電容量型の第１センサーと、前記第１センサーからの検出信号に応じて動作する第１ユニットと、を有する電子機器の制御方法であって、
前記第１センサーを人感センサーとして動作させる第１モードに設定する第１工程と、
前記第１センサーをタッチセンサーとして動作させる第２モードに設定する第２工程と、
を有する、
ことを特徴とする電子機器の制御方法。
【請求項９】
前記第１工程と前記第２工程とは排他的に行われる、
ことを特徴とする請求項８に記載の電子機器の制御方法。
【請求項１０】
前記電子機器の動作モードが、前記第１ユニットが動作を停止する省電力モードに移行するときに、前記第１工程が行われる、
ことを特徴とする請求項８に記載の電子機器の制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器及び電子機器の制御方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
近年の環境負荷低減の観点から、電子機器の省電力化が重要な課題となっている。一例として、特許文献１では、タッチパネルと人感センサーとを備え、電力制御手段が、人感センサーの検知結果に基づいて制御部に電力が供給されるように制御し、制御部が、タッチパネルがユーザー操作を検知したことに基づいてプリンター部が印刷可能な状態にする特定の動作を実行するように制御し、プリンター部は、人感センサーの検知結果に基づいては特定の動作を実行しない、印刷装置が提案されている。この印刷装置によれば、人感センサーとタッチパネルとが連携して動作することにより、プリンター部の使用が確定する前に、プリンター部の準備動作によって無駄に電力が消費されることが防止される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１４０８５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の印刷装置では、タッチパネルとは別に人感センサーが必要であるため部品点数が増加するので、依然として改善すべき余地があった。
【課題を解決するための手段】
【０００５】
本発明に係る電子機器の一態様は、
表示パネルと、
前記表示パネルに積層する静電容量型の第１センサーと、
前記第１センサーの動作を制御する制御回路と、
前記第１センサーからの検出信号に応じて動作する第１ユニットと、
を有し、
前記制御回路は、
前記第１センサーを人感センサーとして動作させる第１モードと、
前記第１センサーをタッチセンサーとして動作させる第２モードと、
を有する。
【０００６】
本発明に係る電子機器の制御方法の一態様は、
表示パネルと、前記表示パネルに積層する静電容量型の第１センサーと、前記第１センサーからの検出信号に応じて動作する第１ユニットと、を有する電子機器の制御方法であって、
前記第１センサーを人感センサーとして動作させる第１モードに設定する第１工程と、
前記第１センサーをタッチセンサーとして動作させる第２モードに設定する第２工程と、
を有する。
【図面の簡単な説明】
【０００７】
本実施形態の電子機器の機能ブロック図である。
表示パネルの構成の一例を示す図である。
第１センサー及びセンサー駆動回路の構成の一例を示す図である。
パネルユニットの構造を説明するための図である。
第１センサーを人感センサー又はタッチセンサーとして動作させる方法の一例について説明する図である。

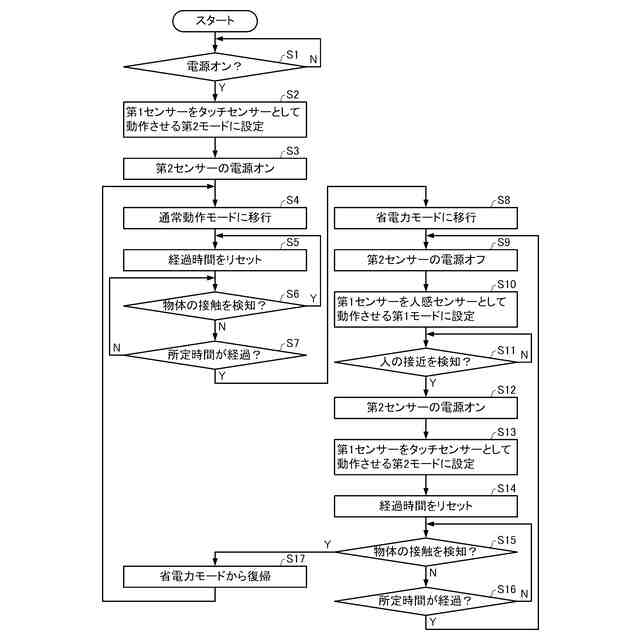

本実施形態の電子機器の制御方法の手順を示すフローチャート図である。

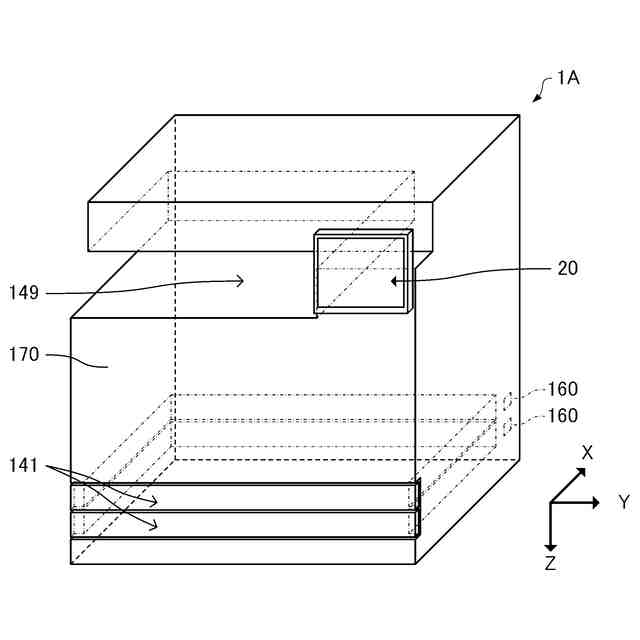

印刷装置の外観構造を示す図である。
媒体の搬送経路の一例を示す図である。

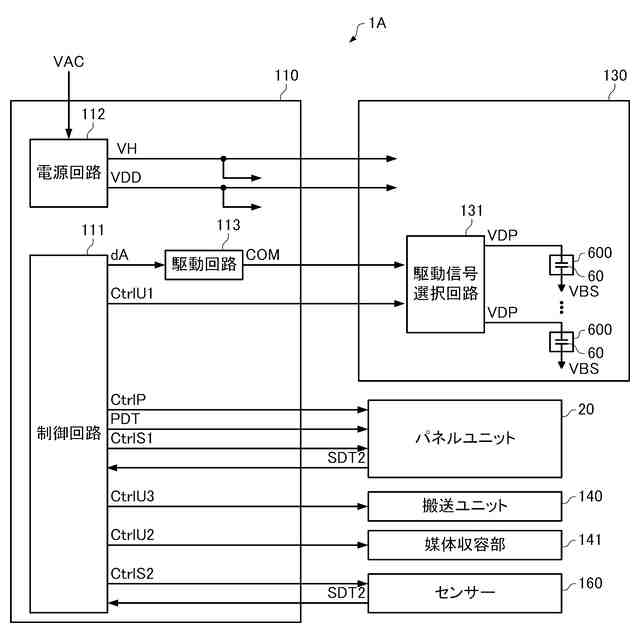

印刷装置の機能構成の一例を示す図である。
【発明を実施するための形態】
【０００８】
以下、本発明の好適な実施形態について図面を用いて説明する。用いる図面は説明の便宜上のものである。なお、以下に説明する実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また、以下で説明される構成の全てが本発明の必須構成要件であるとは限らない。
【０００９】
１．電子機器
１－１．電子機器の構成

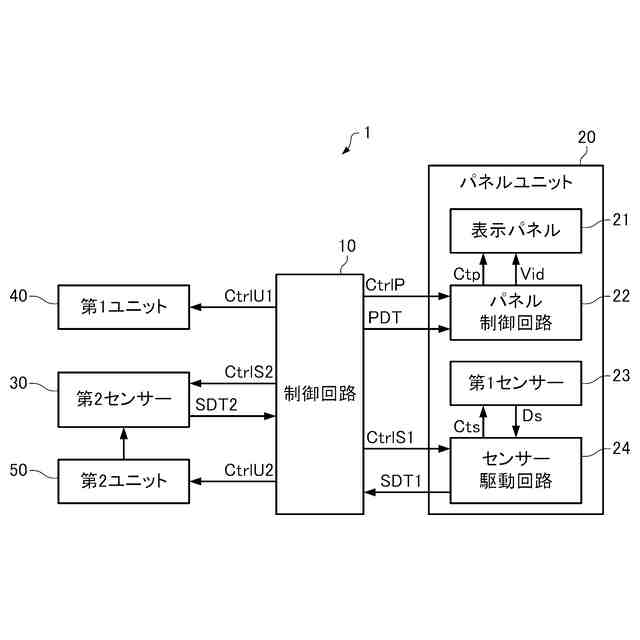

図１は、本実施形態の電子機器の機能ブロック図である。図１に示すように、本実施形態の電子機器１は、制御回路１０と、パネルユニット２０と、第２センサー３０と、第１ユニット４０と、第２ユニット５０と、を有する。
【００１０】
制御回路１０は、パネルユニット２０の動作を制御するための制御信号ＣｔｒｌＰ，ＣｔｒｌＳ１をパネルユニット２０に出力するとともに、パネルユニット２０に表示させる画像を示す画像データＰＤＴをパネルユニット２０に出力する。また、制御回路１０は、第１ユニット４０の動作を制御するための制御信号ＣｔｒｌＵ１を第１ユニット４０に出力する。また、制御回路１０は、第２センサー３０の動作を制御するための制御信号ＣｔｒｌＳ２を第２センサー３０に出力する。また、制御回路１０は、第２ユニット５０の動作を制御するための制御信号ＣｔｒｌＵ２を第２ユニット５０に出力する。第１ユニット４０及び第２ユニット５０は、それぞれ所定の機能を実現するための任意の機構であり、当該機能は特に限定されない。
（【００１１】以降は省略されています）
