公開番号2025151785
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053375
出願日2024-03-28
発明の名称ヘッドユニット、及び液体吐出装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/14 20060101AFI20251002BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】液体の吐出精度が低下するおそれが低減できるヘッドユニットを提供すること。
【解決手段】駆動信号に応じて液体を吐出する吐出ユニットと、外部から電源電圧が供給され、前記駆動信号を出力する駆動ユニットと、を備え、前記駆動ユニットは、前記電源電圧を降圧し、第1駆動電圧を出力する第1降圧回路と、前記電源電圧を降圧し、第2駆動電圧を出力する第2降圧回路と、前記第1駆動電圧が供給され、前記第1駆動電圧に応じた前記駆動信号を出力する出力回路と、前記第2駆動電圧が供給され、前記第2駆動電圧に応じて前記出力回路の駆動を制御する駆動制御回路と、を有する、ヘッドユニット。
【選択図】図14
特許請求の範囲【請求項１】
駆動信号に応じて液体を吐出する吐出ユニットと、
外部から電源電圧が供給され、前記駆動信号を出力する駆動ユニットと、
を備え、
前記駆動ユニットは、
前記電源電圧を降圧し、第１駆動電圧を出力する第１降圧回路と、
前記電源電圧を降圧し、第２駆動電圧を出力する第２降圧回路と、
前記第１駆動電圧が供給され、前記第１駆動電圧に応じた前記駆動信号を出力する出力回路と、
前記第２駆動電圧が供給され、前記第２駆動電圧に応じて前記出力回路の駆動を制御する駆動制御回路と、
を有する、
ことを特徴とするヘッドユニット。
続きを表示（約 1,000 文字）【請求項２】
前記駆動ユニットには、ケーブルを介して前記電源電圧が供給される、
ことを特徴とする請求項１に記載のヘッドユニット。
【請求項３】
前記ケーブルの長さは２ｍ以上である、
ことを特徴とする請求項２に記載のヘッドユニット。
【請求項４】
前記駆動制御回路は、前記第１降圧回路から前記第１駆動電圧を出力させるか否かを制御する、
ことを特徴とする請求項１に記載のヘッドユニット。
【請求項５】
前記第１降圧回路は、前記第１駆動電圧の出力を開始する場合、前記第１駆動電圧の電圧値を徐々に増加するソフトスタート機能を有する、
ことを特徴とする請求項４に記載のヘッドユニット。
【請求項６】
前記駆動ユニットは、前記第１降圧回路が設けられた配線基板を有し、
前記配線基板は、前記第１降圧回路と前記出力回路との間に位置している、
ことを特徴とする請求項１に記載のヘッドユニット。
【請求項７】
媒体を搬送する搬送ユニットと、
駆動信号に応じて前記媒体に液体を吐出する吐出ユニットと、
商用交流電圧信号から生成された電源電圧が供給され、前記駆動信号を出力する駆動ユニットと、
を備え、
前記駆動ユニットは、
前記電源電圧を降圧し、第１駆動電圧を出力する第１降圧回路と、
前記電源電圧を降圧し、第２駆動電圧を出力する第２降圧回路と、
前記第１駆動電圧が供給され、前記第１駆動電圧に応じた前記駆動信号を出力する出力回路と、
前記第２駆動電圧が供給され、前記第２駆動電圧に応じて前記出力回路の駆動を制御する駆動制御回路と、
を有する、
ことを特徴とする液体吐出装置。
【請求項８】
前記駆動ユニットには、ケーブルを介して前記電源電圧が供給される、
ことを特徴とする請求項７に記載の液体吐出装置。
【請求項９】
前記ケーブルの長さは２ｍ以上である、
ことを特徴とする請求項８に記載の液体吐出装置。
【請求項１０】
前記駆動制御回路は、前記第１降圧回路から前記第１駆動電圧を出力させるか否かを制御する、
ことを特徴とする請求項７に記載の液体吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘッドユニット、及び液体吐出装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
液体を吐出して媒体に文書や画像を形成する液体吐出装置には、圧電素子を用いたものが知られている。圧電素子は、プリントヘッドにおいて複数の吐出部のそれぞれに対応して設けられる。そして、圧電素子が駆動信号にしたがって駆動されることにより、対応する吐出部から圧電素子の駆動に応じて量の液体が吐出され、媒体にドットが形成される。
【０００３】
例えば、特許文献１には、圧電素子の駆動により液体を吐出する液体吐出装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０８７５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の液体吐出装置では、装置の大型化に伴い、液体の吐出精度が低下するおそれがあり、改善の余地があった。
【課題を解決するための手段】
【０００６】
本発明に係るヘッドユニットの一態様は、
駆動信号に応じて液体を吐出する吐出ユニットと、
外部から電源電圧が供給され、前記駆動信号を出力する駆動ユニットと、
を備え、
前記駆動ユニットは、
前記電源電圧を降圧し、第１駆動電圧を出力する第１降圧回路と、
前記電源電圧を降圧し、第２駆動電圧を出力する第２降圧回路と、
前記第１駆動電圧が供給され、前記第１駆動電圧に応じた前記駆動信号を出力する出力回路と、
前記第２駆動電圧が供給され、前記第２駆動電圧に応じて前記出力回路の駆動を制御する駆動制御回路と、
を有する。
【０００７】
本発明に係る液体吐出装置の一態様は、
媒体を搬送する搬送ユニットと、
駆動信号に応じて前記媒体に液体を吐出する吐出ユニットと、
商用交流電圧信号から生成された電源電圧が供給され、前記駆動信号を出力する駆動ユニットと、
を備え、
前記駆動ユニットは、
前記電源電圧を降圧し、第１駆動電圧を出力する第１降圧回路と、
前記電源電圧を降圧し、第２駆動電圧を出力する第２降圧回路と、
前記第１駆動電圧が供給され、前記第１駆動電圧に応じた前記駆動信号を出力する出力回路と、
前記第２駆動電圧が供給され、前記第２駆動電圧に応じて前記出力回路の駆動を制御する駆動制御回路と、
を有する。
【図面の簡単な説明】
【０００８】
液体吐出装置の概略構成を示す図である。
ヘッドユニットの概略構成を示す図である。

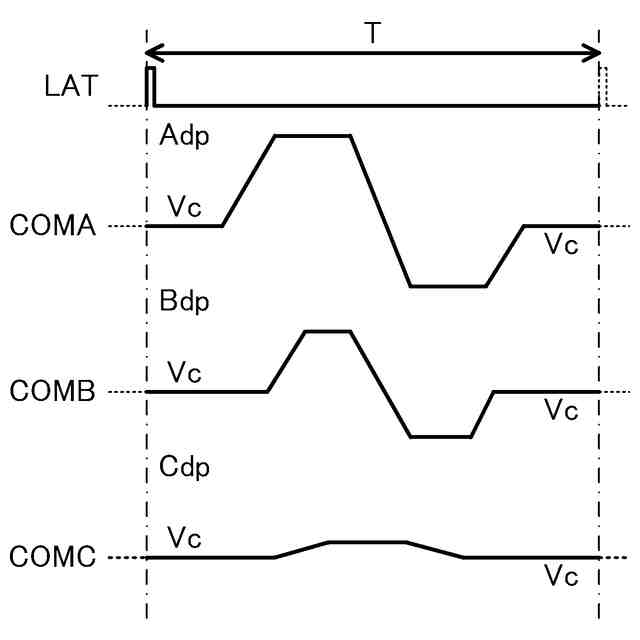

駆動信号ＣＯＭＡ，ＣＯＭＢ，ＣＯＭＣの信号波形の一例を示す図である。

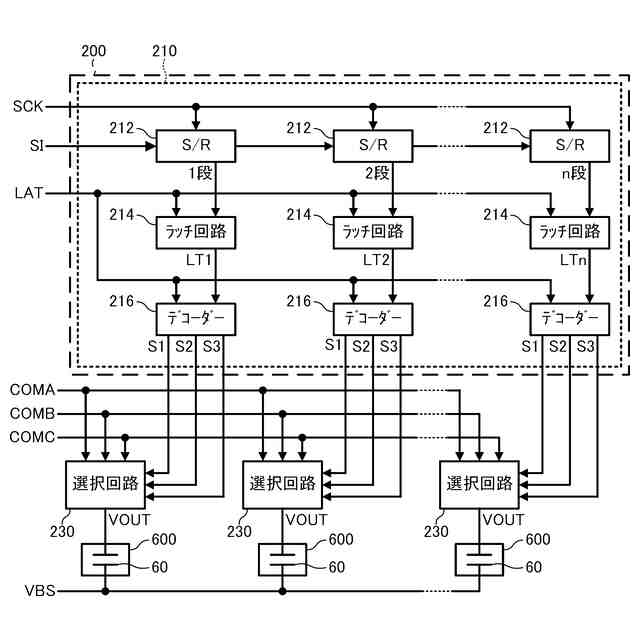

駆動信号選択回路の機能構成を示す図である。

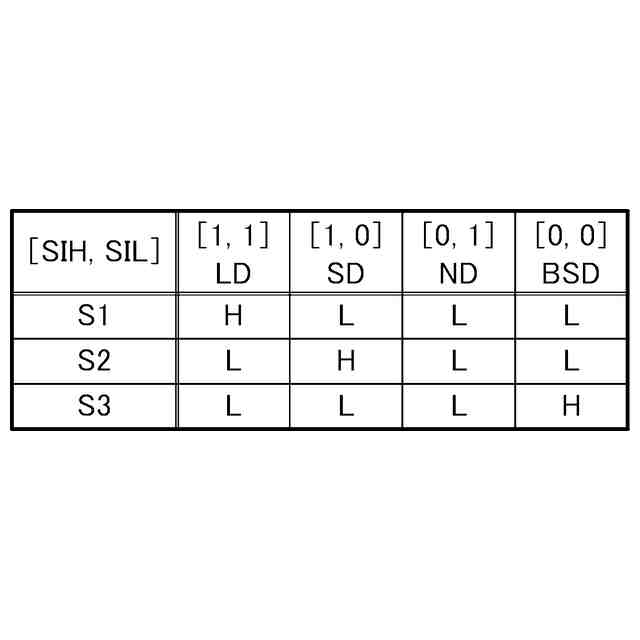

デコーダーにおけるデコード内容の一例を示す図である。
吐出部の１個分に対応する選択回路の構成の一例を示す図である。
駆動信号選択回路の動作を説明するための図である。
駆動回路の構成の一例を示す図である。

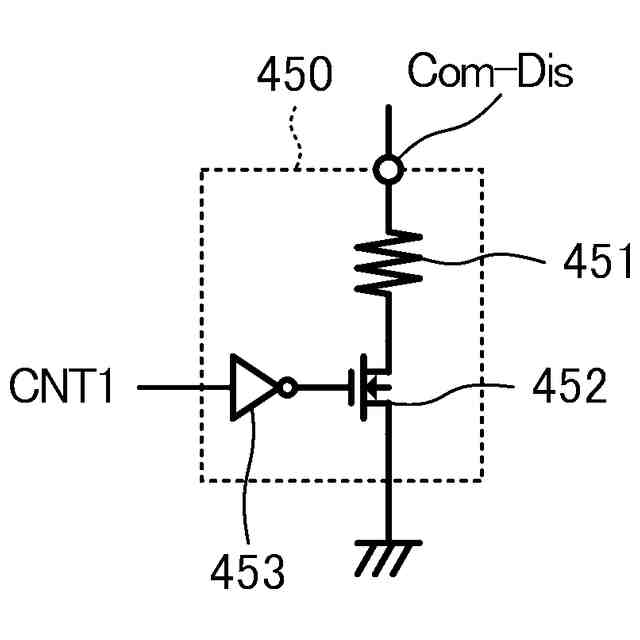

駆動信号放電回路の構成の一例を示す図である。
基準電圧信号出力回路の構成の一例を示す図である。
ＶＨＶ制御信号出力回路の構成の一例を示す図である。
状態信号入出力回路の構成を示す図である。
異常信号入出力回路の構成を示す図である。

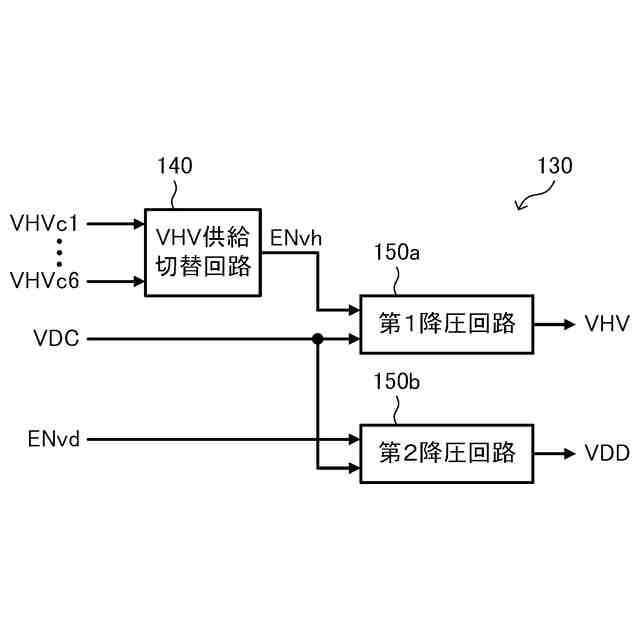

降圧回路の構成の一例を示す図である。
第１降圧回路の構成の一例を示す図である。
吐出ユニットの構造を示す図である。
プリントヘッドの構造の一例を示す図である。
プリントヘッドの断面の一例を示す図である。
駆動ユニットの構造を示す図である。
駆動回路モジュールの構造の一例を示す図である。
ヘッド基板の断面構造の一例を示す図である。
ヘッド基板に実装される複数の電子部品の配置の一例を示す図である。
ヘッド基板に形成される駆動信号ＣＯＭＡ１～ＣＯＭＡ６を伝搬する配線パターンの一例を示す図である。
ヘッド基板に形成される駆動信号ＣＯＭＢ１～ＣＯＭＢ６を伝搬する配線パターンの一例を示す図である。
ヘッド基板に形成される駆動信号ＣＯＭＣ１～ＣＯＭＣ６、及び基準電圧信号ＶＢＳ１～ＶＢＳ３を伝搬する配線パターンの一例を示す図である。
ヘッド基板に形成される基準電圧信号ＶＢＳ４～ＶＢＳ６を伝搬する配線パターンの一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の好適な実施形態について図面を用いて説明する。用いる図面は説明の便宜上のものである。なお、以下に説明する実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また、以下で説明される構成の全てが本発明の必須構成要件であるとは限らない。
【００１０】
１．液体吐出装置の構成

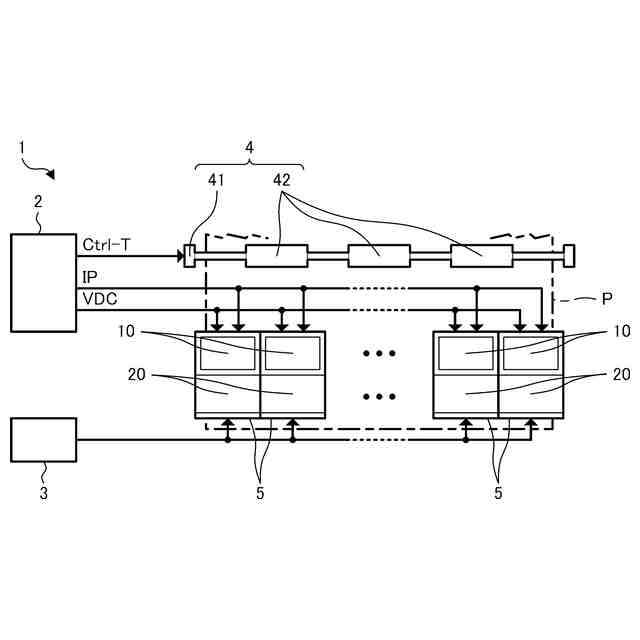

図１は、液体吐出装置１の概略構成を示す図である。図１に示すように、液体吐出装置１は、搬送ユニット４によって搬送される媒体Ｐに対して、所望のタイミングでインクを吐出することで、媒体Ｐに所望の画像を形成する所謂ライン方式のインクジェットプリンターである。ここで、以下の説明において、媒体Ｐが搬送される方向を搬送方向と称し、搬送される媒体Ｐの幅方向を主走査方向と称する場合がある。
（【００１１】以降は省略されています）
