公開番号2025115063
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009386
出願日2024-01-25
発明の名称光ファイバ研磨用治具および光ファイバ研磨装置
出願人株式会社精工技研
代理人個人
主分類B24B 19/00 20060101AFI20250730BHJP(研削;研磨)
要約【課題】レバーの操作のみで光ファイバフェルールの固定および固定解除ができる光ファイバ研磨用治具において、光ファイバフェルールを固定するための荷重を適度に軽減させることで、光ファイバフェルールに適切な荷重を与えて固定することが可能な光ファイバ研磨用治具を提供する。
【解決手段】光ファイバフェルールの研磨に使用される光ファイバ研磨用治具であって、前記光ファイバフェルールを挿入可能な挿入孔を有する治具本体と、前記治具本体に対して回転軸部を中心として旋回することが可能に配置された旋回ロッドと、前記旋回ロッドが旋回したときに前記旋回ロッドに押されて応動することで前記挿入孔に挿入された前記光ファイバフェルールを前記治具本体に固定する固定駒と、を備え、前記旋回ロッドは、前記光ファイバフェルールの固定時に前記固定駒を押すときの力の作用面と前記回転軸部とを結ぶ仮想領域内の少なくとも一部に空洞を有する。
【選択図】図8
特許請求の範囲【請求項１】
光ファイバフェルールの研磨に使用される光ファイバ研磨用治具であって、
前記光ファイバフェルールを挿入可能な挿入孔を有する治具本体と、
前記治具本体に対して回転軸部を中心として旋回することが可能に配置された旋回ロッドと、

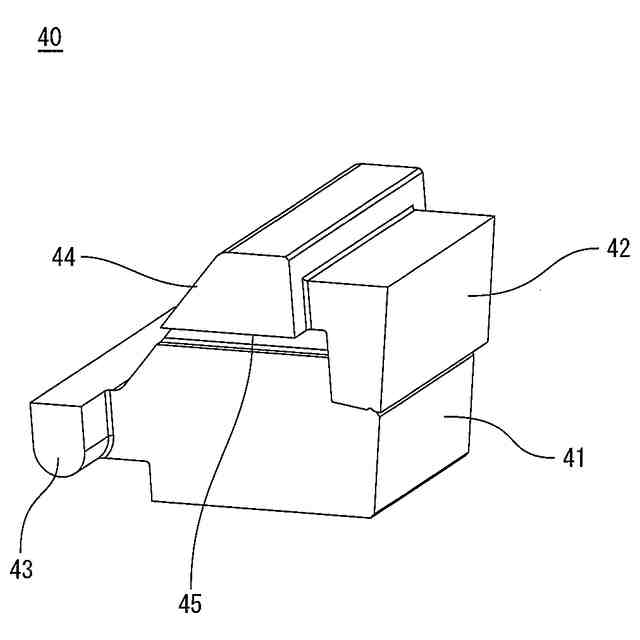

前記旋回ロッドが旋回したときに前記旋回ロッドに押されて応動することで前記挿入孔に挿入された前記光ファイバフェルールを前記治具本体に固定する固定駒と、を備え、
前記旋回ロッドは、前記光ファイバフェルールの固定時に前記固定駒を押すときの力の作用面と前記回転軸部とを結ぶ仮想領域内の少なくとも一部に空洞を有することを特徴とする光ファイバ研磨用治具。
続きを表示（約 950 文字）【請求項２】
前記固定駒を上方へ付勢する付勢手段として板バネを有することを特徴とする請求項1に記載の光ファイバ研磨用治具。
【請求項３】
前記空洞は、前記旋回ロッドの外周の一部から前記仮想領域の少なくとも一部にかけて形成された切り欠きであることを特徴とする請求項１に記載の光ファイバ研磨用治具。
【請求項４】
前記空洞は、側面視において前記旋回ロッドの外周とは連なっていない穴であることを特徴とする請求項１に記載の光ファイバ研磨用治具。
【請求項５】
前記空洞に補強部材が配置されていることを特徴とする請求項１に記載の光ファイバ研磨用治具。
【請求項６】
前記補強部材は、前記旋回ロッドの材質よりも強度の低い材質で形成されていることを特徴とする請求項５に記載の光ファイバ研磨用治具。
【請求項７】
前記旋回ロッドは、前記旋回ロッドの上端を下方に旋回したときに前記旋回ロッドの下端で前記固定駒を押すように構成されていることを特徴とする請求項１に記載の光ファイバ研磨用治具。
【請求項８】
前記治具本体は、複数の挿入孔を有し、
前記複数の挿入孔のそれぞれに対して前記旋回ロッドと前記固定駒が設けられたことを特徴とする請求項１から請求項７の何れか１項に記載の光ファイバ研磨用治具。
【請求項９】

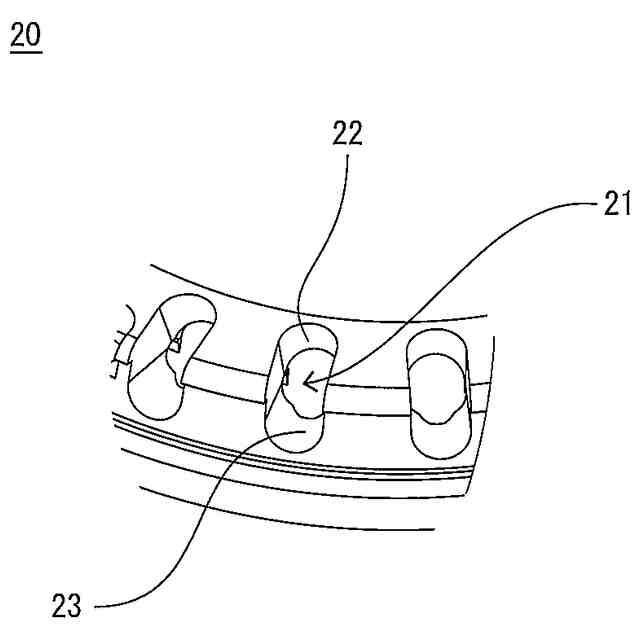

前記治具本体の上面には、前記旋回ロッドの上端を上方に旋回した状態で支持する第一支持部と、前記旋回ロッドの上端を下方に旋回した状態で支持する第二支持部と、前記第一支持部と前記第二支持部と連通している旋回開口とが、前記複数の挿入孔に対し環状に形成されている隆起部を有することを特徴とする請求項８に記載の光ファイバ研磨用治具。
【請求項１０】

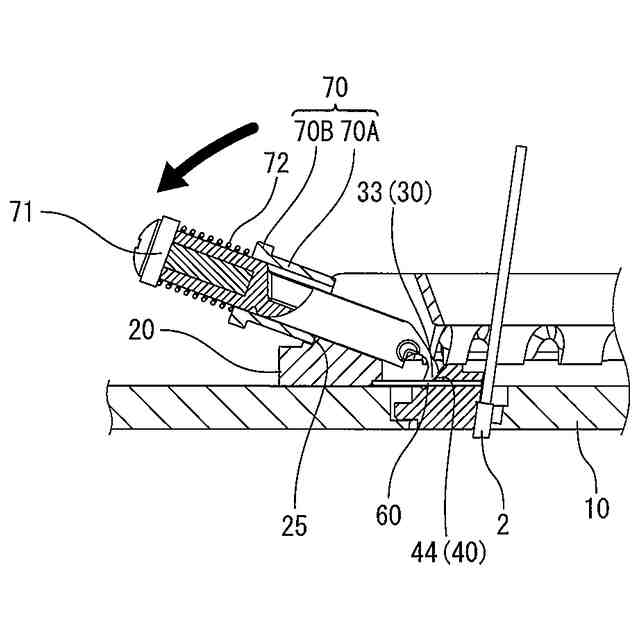

前記旋回ロッドの周囲に挿通された状態で、前記旋回ロッドの軸方向にスライド可能なスライドロックと、前記スライドロックを前記旋回ロッドの下端側に付勢するコイルスプリングと、前記隆起部に形成され、前記スライドロックの下端部を係止する係止部とを有することを特徴とする請求項９に記載の光ファイバ研磨用治具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光ファイバの研磨に使用される光ファイバ研磨用治具および光ファイバ研磨用治具を備えた光ファイバ研磨装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

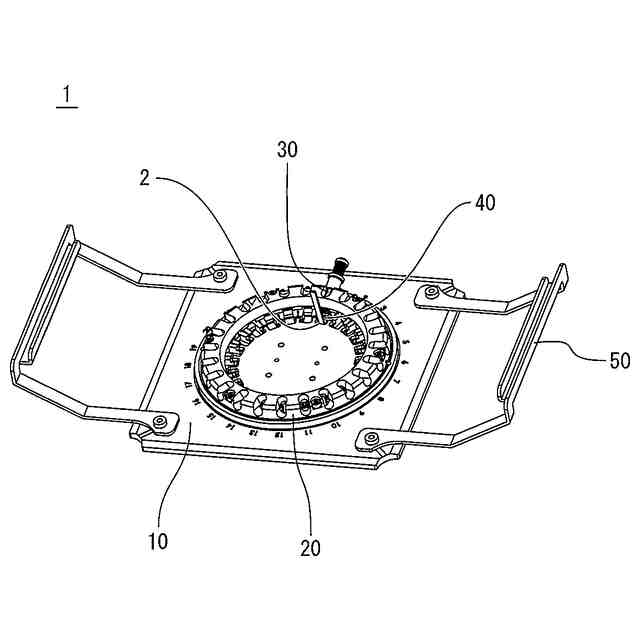

光ファイバを研磨する際に光ファイバを内部に保持した光ファイバフェルールを固定するためにプレート状の光ファイバ研磨用治具が使用される。特許文献１では、光ファイバ研磨用治具に対して移動可能に設置された固定駒を旋回ロッドにより移動させることで光ファイバ研磨用治具に対して光ファイバフェルールを固定および固定解除をすることができる構造が提案されている。これにより、レンチやドライバー等の工具を使用せずに光ファイバフェルールの取り付けおよび取り外しを可能としている。
【先行技術文献】
【特許文献】
【０００３】
特許第６１９２７９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の光ファイバ研磨用治具では、光ファイバフェルールの種類（形状等）によっては、光ファイバフェルールを固定するための荷重が大きすぎることにより研磨特性が悪化する場合があった。荷重を小さくするために旋回ロッドと固定駒の間隔（クリアランス）を手作業で調整するのは手間がかかるとともに、間隔が大きすぎると光ファイバフェルールを適切に固定できないという問題があった。
【０００５】
本発明は、旋回ロッドの操作のみで光ファイバフェルールの固定および固定解除ができる光ファイバ研磨用治具において、光ファイバフェルールを固定するための荷重を適度に軽減させることで、光ファイバフェルールに適切な荷重を与えて固定することが可能な光ファイバ研磨用治具を提供する。
【課題を解決するための手段】
【０００６】
本発明の光ファイバ研磨用治具は、光ファイバフェルールの研磨に使用される光ファイバ研磨用治具であって、前記光ファイバフェルールを挿入可能な挿入孔を有する治具本体と、前記治具本体に対して回転軸部を中心として旋回することが可能に配置された旋回ロッドと、前記旋回ロッドが旋回したときに前記旋回ロッドに押されて応動することで前記挿入孔に挿入された前記光ファイバフェルールを前記治具本体に固定する固定駒と、を備え、前記旋回ロッドは、前記光ファイバフェルールの固定時に前記固定駒を押すときの力の作用面と前記回転軸部とを結ぶ仮想領域内の少なくとも一部に空洞を有する構成としてある。

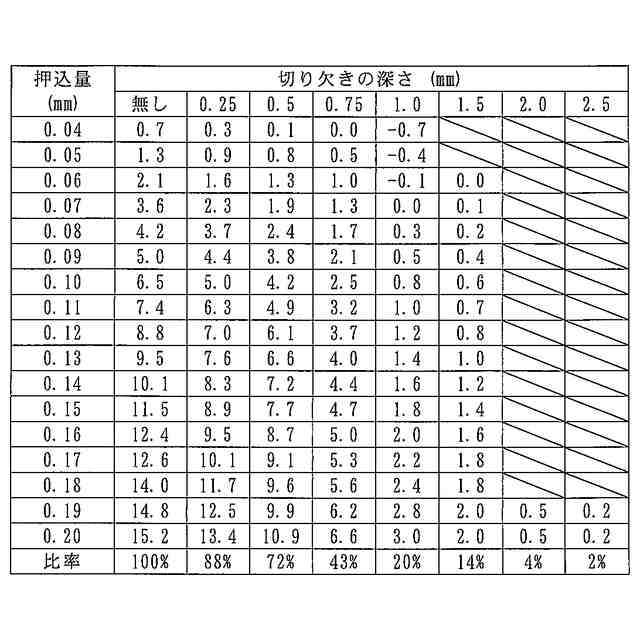

上記のように構成された光ファイバ研磨用治具では、旋回ロッドの中の荷重を支える領域の一部に空洞を形成する構成とすることで旋回ロッドの剛性を低下させ、旋回ロッドが固定駒を押圧するときに旋回ロッドの先端をたわみやすくしている。これにより、旋回ロッドが固定駒を押すときの押さえ代を短縮することなく旋回ロッドと固定駒との間で発生する荷重を減少させている。
【０００７】
上記構成において、前記固定駒を上方へ付勢する付勢手段として板バネを有するように構成してもよい。

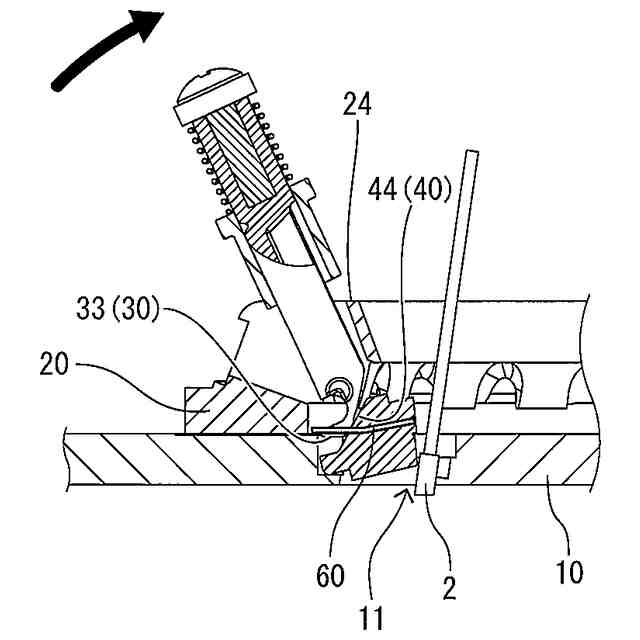

上記のように構成された光ファイバ研磨用治具では、板バネにより固定駒を上方へ付勢することで、旋回ロッドから固定駒への押圧力が発生していない状態においては固定駒を旋回ロッドに向けて移動させて固定駒と光ファイバフェルールとが干渉しないようにする。この状態で治具本体に対して光ファイバフェルールの取り付けと取り外しを可能とする。
【０００８】

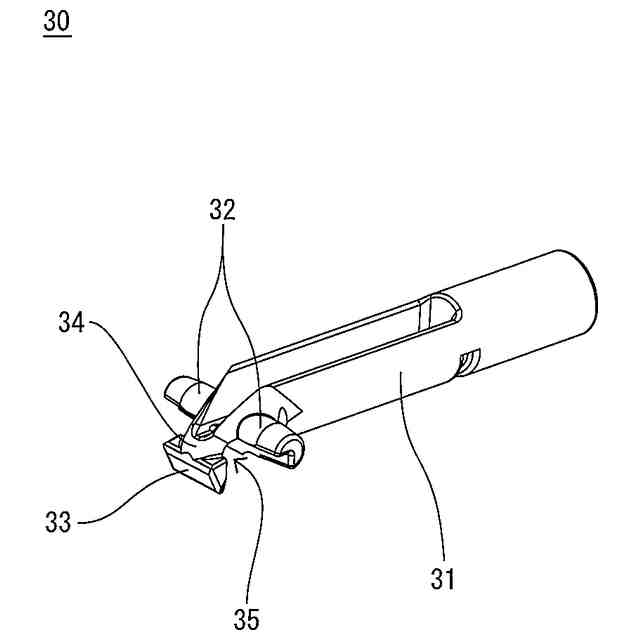

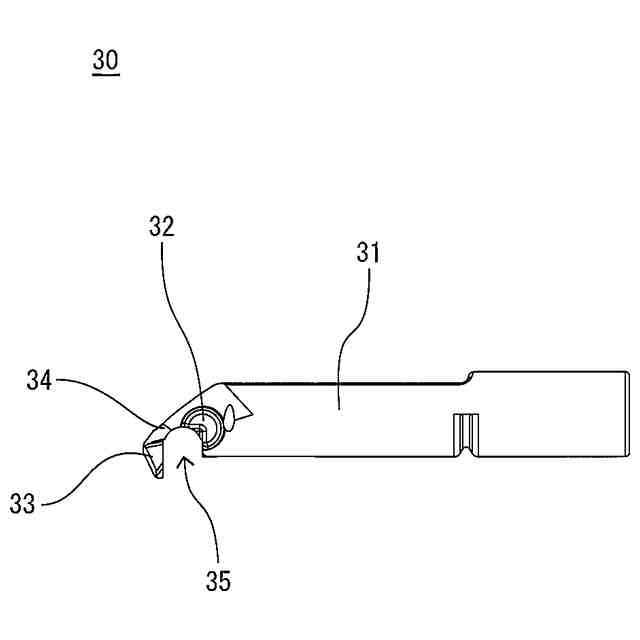

上記構成において、前記空洞は前記旋回ロッドの外周の一部から前記仮想領域の少なくとも一部にかけて形成された切り欠きであってもよい。
上記のように構成された光ファイバ研磨用治具では、空洞として切り欠きを形成することで旋回ロッドの剛性を低下させている。
【０００９】
上記構成において、前記空洞は側面視において前記旋回ロッドの外周とは連なっていない穴であってもよい。
上記のように構成された光ファイバ研磨用治具では、空洞として穴を形成することで旋回ロッドの剛性を低下させている。
【００１０】
上記構成において、前記空洞に補強部材が配置されている構成としてもよい。
上記のように構成された光ファイバ研磨用治具では、空洞を形成することで旋回ロッドの剛性を低下させつつも、補強部材により旋回ロッドの強度を補強している。
（【００１１】以降は省略されています）
