公開番号2025115179
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009570
出願日2024-01-25
発明の名称反応槽
出願人株式会社SCREENホールディングス
代理人個人
主分類C22B 3/02 20060101AFI20250730BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】反応槽から廃棄物から溶け出した金属を含む薬液を容易に回収することができる技術を提供する。

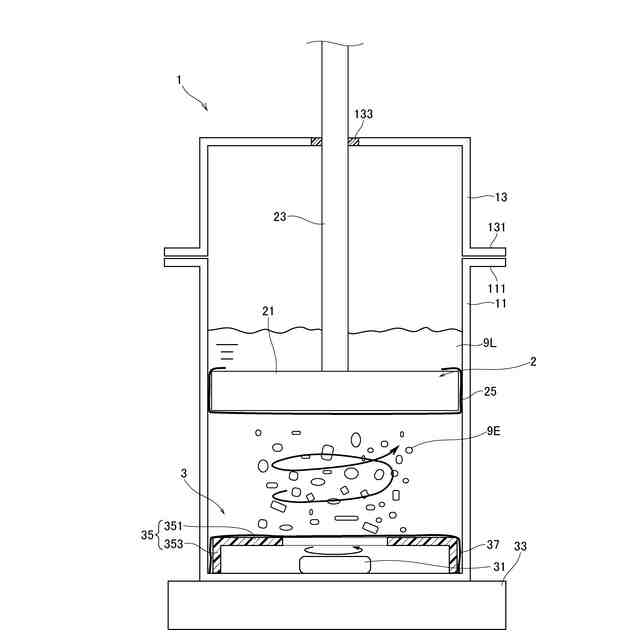

【解決手段】反応槽1は、貯留容器11と、偏在機構2とを有する。貯留容器11は、廃棄物の粉砕物9Eおよび薬液9Lを貯留可能である。偏在機構2は、薬液9L中の粉砕物9Eを、貯留容器11内における下方に偏在させることが可能である。
【選択図】図1

特許請求の範囲【請求項１】
廃棄物から標的金属を薬液で抽出するための反応槽であって、
前記廃棄物および薬液を貯留可能な貯留容器と、
前記薬液中の前記廃棄物を、前記貯留容器における第１方向の一方に偏在させる偏在機構と、
を備える、反応槽。
続きを表示（約 840 文字）【請求項２】
請求項１に記載の反応槽であって、
前記偏在機構は、

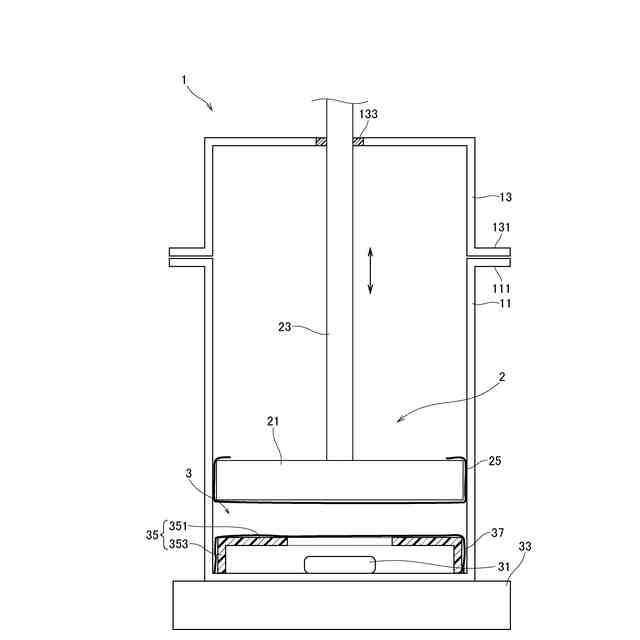

第１方向と交差する第２方向に広がる板状部材と、
前記板状部材を前記貯留容器に対して前記第１方向に往復移動させる移動部材と、
をさらに備える、反応槽。
【請求項３】
請求項１または請求項２に記載の反応槽であって、
前記貯留容器に貯留された薬液を撹拌する撹拌機構、
をさらに備える、反応槽。
【請求項４】
請求項３に記載の反応槽であって、
前記撹拌機構は、
スペーサ台と、
前記スペーサ台の内側に配置された攪拌子と、
前記撹拌子を回転させる回転駆動部と、
を有する、反応槽。
【請求項５】
請求項４に記載の反応槽であって、
前記撹拌機構は、
前記スペーサ台の外側を覆うメッシュ部材、
をさらに備える、反応槽。
【請求項６】
請求項１または請求項２に記載の反応槽であって、
前記貯留容器は、ガラス製である、反応槽。
【請求項７】
請求項１または請求項２に記載の反応槽であって、
前記貯留容器の開口を塞ぐ蓋部、
をさらに備える、反応槽。
【請求項８】
請求項１または請求項２に記載の反応槽であって、

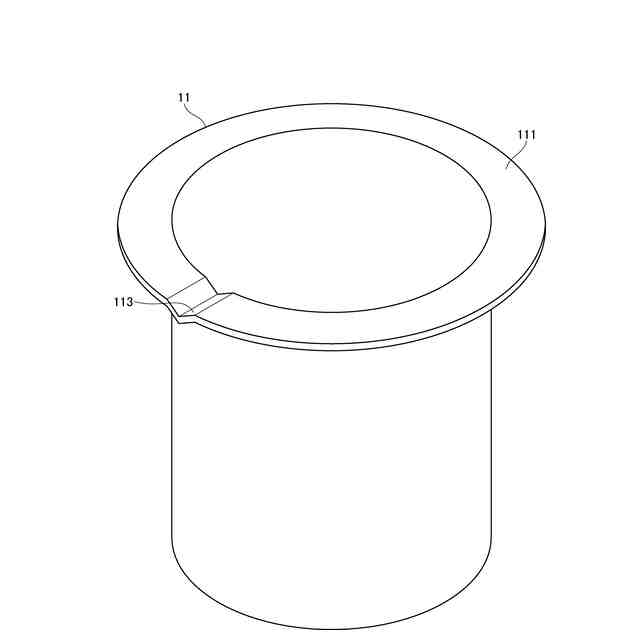

前記貯留容器に注ぎ口が形成されている、反応槽。
【請求項９】
廃棄物から薬液で標的金属を抽出する金属抽出方法であって、
ａ）貯留容器に廃棄物および薬液を投入する工程と、
ｂ）前記貯留容器内の前記薬液を撹拌する工程と、

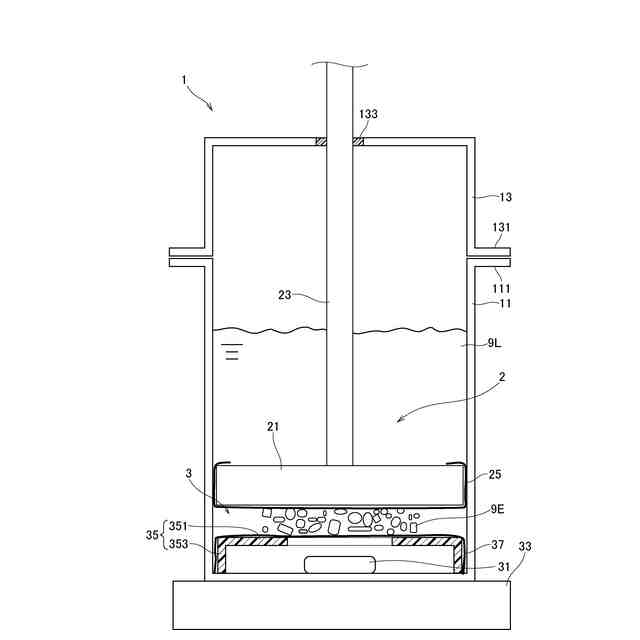

ｃ）前記薬液中の前記廃棄物を、偏在機構により前記貯留容器の第１方向の一方に偏在させる工程と、
ｄ）前記工程ｃ）の後、前記貯留容器から前記薬液を排出する工程と、
を含む、金属抽出方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示される主題は、反応槽に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
近年、粉砕されたＥ－ｗａｓｔｅ（電気電子機器廃棄物）などの廃棄物から、レアメタルまたは貴金属などの金属を回収することが行なわれている。このような金属を回収する技術は、大きくは乾式製錬と湿式製錬とに分類される。乾式製錬は、高温の炉内で廃棄物を溶かして金属を回収する方法であり、湿式製錬は、酸・アルカリ等の薬液で廃棄物に含まれる金属を溶かして回収する方法である。一般に、湿式製錬は、乾式製錬よりも、省エネルギーであり、環境にも好ましい。湿式製錬の方法は、例えば、特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２１－５０１２５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、引用文献１では、廃棄物と薬液とを反応させた後、薬液を廃棄物から分離して回収する点については考慮されていない。
【０００５】
本発明の目的は、反応槽から廃棄物から溶け出した金属を含む薬液を容易に回収することができる技術を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、第１態様は、廃棄物から標的金属を抽出するための反応槽であって、前記廃棄物および薬液を貯留可能な貯留容器と、前記貯留容器内の前記廃棄物を第１方向の一方に偏在させることが可能な偏在機構と、を備える。
【０００７】
第２態様は、第１態様の反応槽であって、前記偏在機構は、第１方向と交差する第２方向に広がる板状部材と、前記板状部材を前記貯留容器に対して前記第１方向に往復移動させる移動部材と、をさらに備える。
【０００８】
第３態様は、第１態様または第２態様の反応槽であって、前記貯留容器に貯留された薬液を撹拌する撹拌機構、をさらに備える。
【０００９】
第４態様は、第３態様の反応槽であって、前記撹拌機構は、スペーサ台と、前記スペーサ台の内側に配置された攪拌子と、前記撹拌子を回転させる回転駆動部と、を有する。
【００１０】
第５態様は、第４態様の反応槽であって、前記撹拌機構は、前記スペーサ台の外側を覆うメッシュ部材、をさらに備える。
（【００１１】以降は省略されています）
