公開番号2025117084
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011762
出願日2024-01-30
発明の名称釣竿
出願人株式会社シマノ
代理人個人
主分類A01K 87/00 20060101AFI20250804BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】釣竿の重量増加を抑制しつつコルク特有の質感を確保する。
【解決手段】第1樹脂を有する繊維強化樹脂製の竿本体1と、竿本体1を覆うコルクシート31を有する表層部30と、竿本体1と表層部30との間に設けられ、竿本体1と表層部30とを接着させる、第1樹脂とは異なる第2樹脂を有する接着層と、を備え、表層部30は、コルクシート31における竿本体1の周方向の両端部同士が重なり合う第1重ね合わせ部71を有し、表層部30は、コルクシート31を目止めする目止め部を有する。

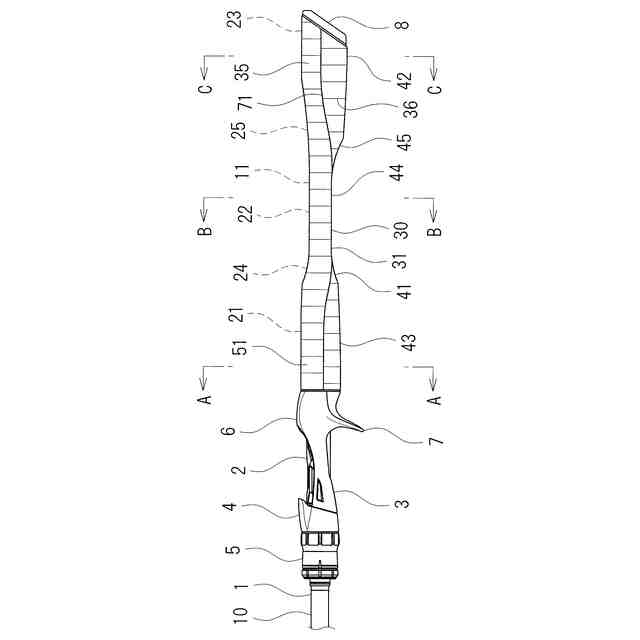

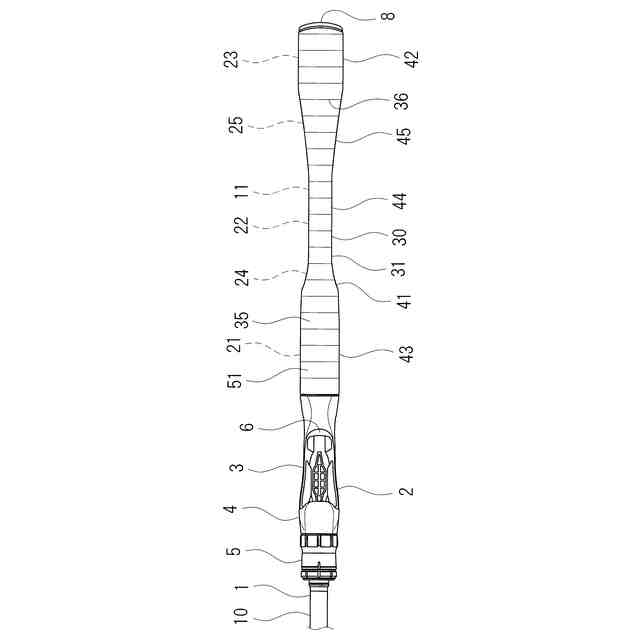

【選択図】図1
特許請求の範囲【請求項１】
第１樹脂を有する繊維強化樹脂製の竿本体と、
前記竿本体を覆うコルクシートを有する表層部と、
前記竿本体と前記表層部との間に設けられ、前記竿本体と前記表層部とを接着させる、前記第１樹脂とは異なる第２樹脂を有する接着層と、
を備える、釣竿。
続きを表示（約 670 文字）【請求項２】
前記表層部は、前記コルクシートにおける前記竿本体の周方向の両端部同士が重なり合う第１重ね合わせ部を有する、請求項１に記載の釣竿。
【請求項３】
前記表層部は、前記コルクシートを目止めする目止め部を有する、請求項１又は２に記載の釣竿。
【請求項４】
前記表層部は、前記コルクシートが欠損した欠損部を有し、
前記目止め部は、前記欠損部を埋める第１目止め部を含む、請求項３に記載の釣竿。
【請求項５】
前記表層部は、前記コルクシートにおける前記竿本体の周方向の両端部同士が重なり合う第１重ね合わせ部を有し、
前記目止め部は、前記第１重ね合わせ部に設けられる第２目止め部を有する、請求項３に記載の釣竿。
【請求項６】

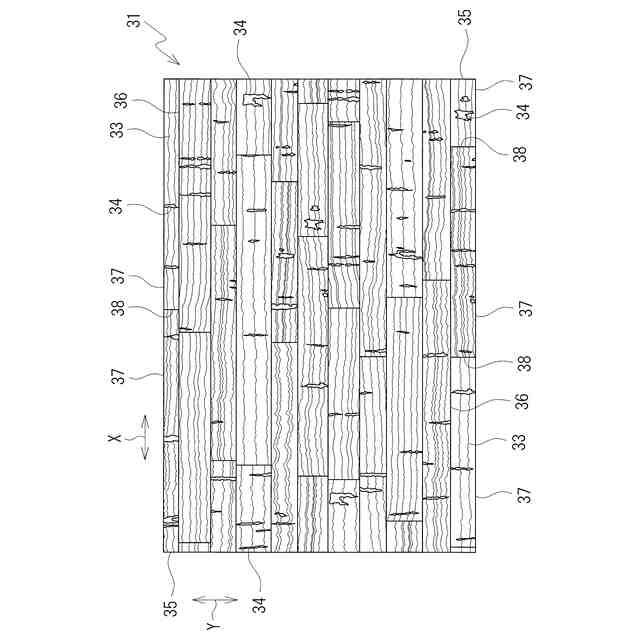

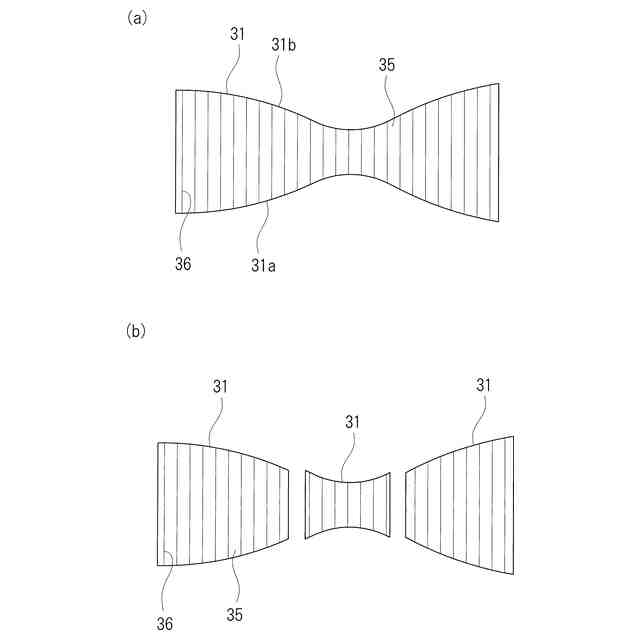

前記コルクシートは、第１方向に延びる帯状コルク片が前記第１方向と直交する第２方向に並ぶ集成シートを含む、請求項１又は２に記載の釣竿。
【請求項７】
前記表層部は、前記第１方向が前記竿本体の周方向に沿う第１方向部を有する、請求項６に記載の釣竿。
【請求項８】
前記竿本体は、外径が前記竿本体の軸方向に沿って拡径又は縮径する径変化部を有し、
前記表層部は、前記径変化部を覆う第１覆い部を有する、請求項１又は２に記載の釣竿。
【請求項９】
前記竿本体は、断面非円形の異形断面部を有し、
前記表層部は、前記異形断面部を覆う第２覆い部を有する、請求項１又は２に記載の釣竿。

発明の詳細な説明【技術分野】
【０００１】
本発明は、釣竿に関し、特に、釣竿の表面の構造に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
釣竿の例えばグリップにコルク筒が装着されることがある。グリップにコルク筒が装着されていると、グリップを把持した際に手が滑りにくくなる。また、コルク筒によって高級感も演出することができる。しかしながら、コルク筒を使用することによって釣竿の重量が増加することになる。
【０００３】
これに対して、出願人は既に下記特許文献１のようにグリップの表面にコルクシートを使用する構成について提案している。即ち、竿本体のマトリックス樹脂がコルクシートに浸透することにより竿本体にコルクシートが固着されている。しかしながら、コルクシートにマトリックス樹脂が浸透しているため、コルクの色合いや質感が損なわれやすい。
【先行技術文献】
【特許文献】
【０００４】
特許第５７２５９４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、釣竿の重量増加を抑制しつつコルク特有の質感を確保することを課題とする。
【課題を解決するための手段】
【０００６】
本発明の第１側面の釣竿は、竿本体と、表層部と、接着層とを備える。竿本体は、繊維強化樹脂製である。竿本体は、第１樹脂を有する。表層部は、コルクシートを有する。コルクシートは、竿本体を覆う。接着層は、竿本体と表層部との間に設けられる。接着層は、竿本体と表層部とを接着させる。接着層は、第１樹脂とは異なる第２樹脂を有する。
【０００７】
この構成によれば、竿本体がコルクシートによって覆われている。そのため、コルク筒に比して釣竿を容易に軽量化することができる。そして、コルクシートは、竿本体との間に介在する接着層によって竿本体に接着され、接着層は、竿本体の第１樹脂とは異なる第２樹脂を有している。そのため、コルクの色合いや質感が維持され、コルクの風合いを釣竿の表面に忠実に表現することができる。
【０００８】
第１側面に従う第２側面の釣竿においては、表層部は、第１重ね合わせ部を有する。第１重ね合わせ部においては、コルクシートにおける竿本体の周方向の両端部同士が重なり合う。この構成によれば、コルクシートの端部同士が重ね合わせられているので、コルクシートの竿本体からの剥がれを防止することができ、コルクシートを竿本体に強固に貼り付けることができる。また、コルクシートの端部には、面方向や厚さ方向に微小な凹凸が生じやすいが、第１重ね合わせ部が設けられることにより、コルクシートの端部に凹凸が生じていたとても、竿本体の露出を防止することができ、良好な外観を容易に維持することができる。
【０００９】
第１側面又は第２側面に従う第３側面の釣竿においては、表層部は、目止め部を有する。目止め部は、コルクシートを目止めする。この構成によれば、コルクシートの表面に表出したコルク細胞の気泡空間が目止め部によって埋められることになる。そのため、コルクシートの表面が整えられて滑らかになり、良好な外観体裁を得ることができると共に、表層部を手で触れたり把持したりした際における手触りも良好なものとなる。また、コルクシートの亀裂も抑制することができる。
【００１０】
第３側面に従う第４側面の釣竿においては、表層部は、欠損部を有する。欠損部は、コルクシートが欠損したものである。目止め部は、第１目止め部を含む。第１目止め部は、欠損部を埋める。この構成によれば、コルクシートの欠損部が第１目止め部によって埋められているので、表層部を平滑にすることができ、また、欠損部を介して竿本体が露出することを回避することができる。従って、コルクシートであっても、コルク特有の質感や外観を確保することができる。また、表層部を手で触れたり把持したりした際における手触りも良好なものとなる。更には、欠損部を起点としてコルクシートが破れたりすることも抑制され、耐久性を向上させることができる。
（【００１１】以降は省略されています）
