特許ウォッチ

公開番号2025130647
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024039479
出願日2024-02-27
発明の名称巻糸係止具
出願人個人
代理人
主分類A01K 89/01 20060101AFI20250901BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】糸巻きに巻かれた反発力が強い糸類が巻き戻るのを防ぎ、糸類の出し入れを容易にする糸類の巻糸係止具の提供である。
【解決手段】糸巻の略円柱状部に巻きつけたワイヤーやテグス等の糸類を外周から着脱可能に巻きつけ固定できるベルト体と、該ベルト体を着脱し易くするための非接着部分の持ち手を有し、該ベルト体の中間位置に設けられた貫通孔と前記穴に着色またはパーツを設けて明示することを特徴とする巻糸係止用具。

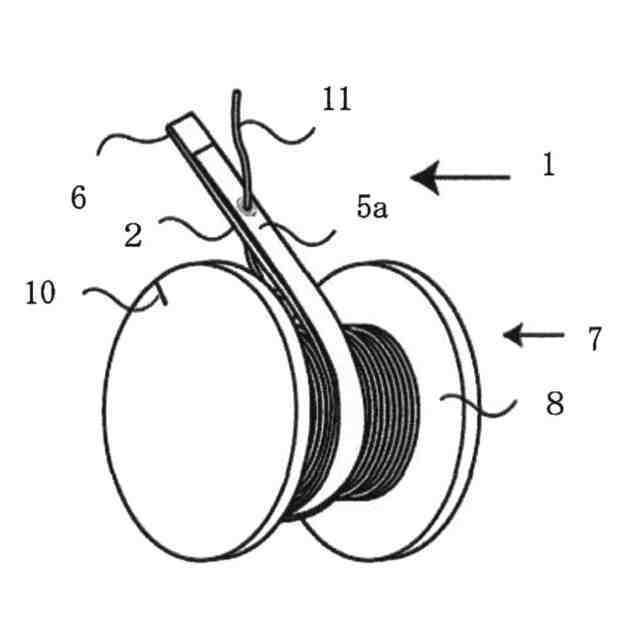

【選択図】図1
特許請求の範囲【請求項１】
ワイヤーやテグス等の糸類を巻きつけた糸巻の略円柱状部に巻きつけられるベルト体と、該ベルト体を前記糸巻にループ状に巻きつけた際に、前記ベルト体の表裏接面する部位に相互で着脱可能に設けられた着脱機構と、前記ベルト体の外側端部に設けられ表裏が非接合となる持ち手部と、前記ベルト体中間位置に設けられた糸通し孔とよりなる巻糸係止具。
続きを表示（約 220 文字）【請求項２】
前記糸通し孔の少なくとも一方の開口部に摩耗防止のための摩耗保護部を設けたことを特徴とする請求項１記載の巻糸係止具。
【請求項３】
前記ベルト体の糸通し孔から出てくる糸との可視認識手段が施されることを特徴とする請求項１又は２記載の巻糸係止具。
【請求項４】
前記ベルト体がナイロンやポリエステル素材などの滑りやすい素材よりなることを特徴とする請求項１、２又は３記載の巻糸係止具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、手芸の糸巻や釣りのスプール等に関して、糸巻きに巻かれた糸類が反発力により巻き戻るのを防ぎ、糸類の出し入れを容易にするとともに糸が解けて周りの物に絡みつくのを防ぐ糸類の巻糸係止具である。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、手芸糸類であれば糸巻の外周壁部に糸止め用切り込みが設けられており、糸類の端を挟み込んで固定していた。この際、糸巻の糸止め用切り込み位置が決まっており、切った糸の長さによって糸止め用切り込みからはみ出す糸の長さが異なるものであった。そのため、糸止め用切り込みからはみ出す糸が短すぎて外れ易かったり、はみ出す糸が長くて周りのものに絡みやすいという問題があった。
また、糸類の反発力が強いため切れ込みから外れやすく、糸が切れ込みから外れてバラバラに巻きが解けて絡まってしまうことも多々あった。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－０８６２２１
【０００４】
特開２００１－２０４３１２
【発明の概要】
【発明が解決しようとする課題】
【０００５】
２００８－０８６２２１のベルトは釣り用スプールの糸巻きのテグスを解けてこないように保持しておくためのベルトで、糸巻き面を幅広く覆って巻き糸ほどけを防止するために考案されている。そのため糸巻きにベルトを強く結束させるのを目的にしているので、サイズ調節のために帯状のクロロプレーンゴムやウレタンなどの合成樹脂等柔軟性と伸縮性を有する素材を使用して締め付けているので、テグス使用時にはベルトを外して使用しなければならない。
【０００６】
２００１－２０４３１２では糸類の糸端を巻き付けたベルトの内側の端に孔を付けて通し、糸端を見つけやすく保存しているが、その糸端を確保するためには、いちいちベルトを外さなければならない。
【０００７】
手芸用糸類（例えばテグスやワイヤー）の場合は、カバーの切れ込みに挟んだ部分の折れや傷を避ける必要があった。その際、巻き戻りを防ぐために、糸類の先端をマスキングテープで糸巻きの外側壁面に貼り付けたり、糸巻きの大きさがピッタリ入るサイズのビニール袋に入れて巻きが解けるのを防いでいるが、糸類を使用するたびにテープで留めたり、糸巻きのサイズとピッタリの出し入れし難いビニール袋に入れて、糸巻きから糸が解けるのを防止しなければならない。
【課題を解決するための手段】
【０００８】
ワイヤーやテグス等を巻きつけた糸巻の略円柱状部に巻きつけられるベルト体と、該ベルト体を前記糸巻に巻きつけた際に前記ベルト体の表裏接面する部位に相互で着脱可能に設けられた着脱機構と、前記ベルト体の外側端部に設けられ表裏が非接合となる持ち手部と、前記ベルト体中間位置に設けられた糸通し孔とによりなる。
【０００９】

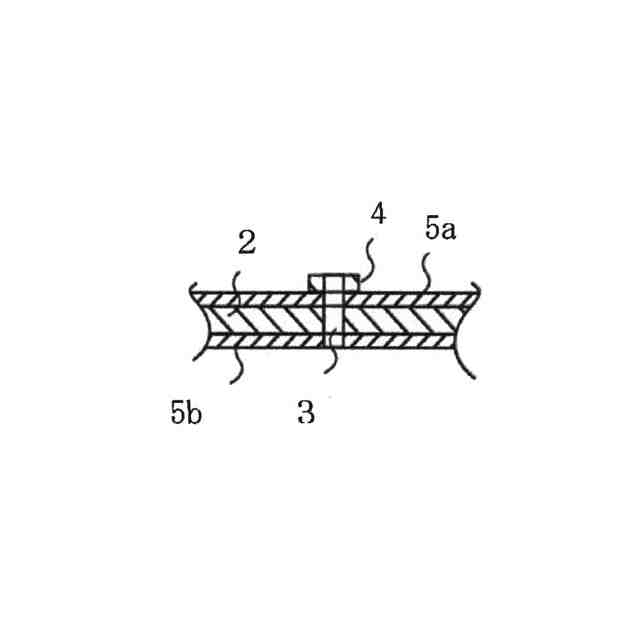

前記糸通し孔の少なくとも一方の開口部に摩耗防止のための摩耗保護部を設けたことを特徴とする。
【００１０】
前記ベルト体から出した糸の場所の可視認識手段として、ベルト体と違う色のパーツをつけたり、糸通し孔周辺を着色して糸通し孔を明示することを特徴とする。
（【００１１】以降は省略されています）
