発明の名称引き戸
出願人有限会社シティング
代理人個人,個人
主分類E05D 15/10 20060101AFI20250911BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】気密性を高くできかつ耐久性を高くできる引き戸を提供する。
【解決手段】戸枠10の上枠11に設けられたレール31を走行する車輪36に扉20が吊り下げられた引き戸1であって、レール31が、戸枠10の見付け方向と平行に設けられた主レール32と、主レール32から分岐し戸枠10の開口10hに向かって見付け方向と交差する方向に延びる互いに平行な一対の分岐レール33,34と、を有しており、一対の分岐レール33,34に形成された溝33g,34gと主レール32に形成された溝32gとが連続するように設けられており、主レール32には、扉20の移動方向の後方に位置する車輪36が一対の分岐レール33,34のうち扉20の移動方向の後方に位置する分岐レール34に移動する際に、主レール32の溝32gを通過する際に車輪36に加わる衝撃を緩和する案内部が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
戸枠の上枠に設けられたレールを走行する車輪に扉が吊り下げられた引き戸であって、
前記レールが、
前記戸枠の見付け方向と平行に設けられた、底壁に軸方向に沿って延びる溝が形成された主レールと、
該主レールから分岐し前記戸枠の開口に向かって見付け方向と交差する方向に延びる、底壁に軸方向に沿って延びる溝が形成された、互いに平行な一対の分岐レールと、を有しており、
前記一対の分岐レールに形成された溝と前記主レールに形成された溝とが連続するように設けられており、
前記主レールには、
前記扉の移動方向の後方に位置する前記車輪が前記主レールの溝を通過する際に前記車輪に加わる衝撃を緩和する案内部が設けられている
ことを特徴とする引き戸。
続きを表示（約 740 文字）【請求項２】
前記案内部は、
前記主レールの溝を塞ぐように設けられた、上面が前記主レールの底壁の上面および前記分岐レールの底壁の上面と面一になるように設けられた連結壁である
ことを特徴とする請求項１記載の引き戸。
【請求項３】
前記戸枠の開口の周囲には、
該開口を囲むように強磁性体で形成された戸当たりが設けられており、
前記扉における開口側の表面には、
前記戸当たりと対応する位置に磁石を内包するパッキン部材が設けられている
ことを特徴とする請求項１記載の引き戸。
【請求項４】
前記戸枠の開口の側方に、前記扉と閉めた状態における該扉の表面と面一になるように設けられた側方壁面を有している
ことを特徴とする請求項１記載の引き戸。
【請求項５】
戸枠の上枠に設けられたレールを走行する車輪に扉が吊り下げられた引き戸であって、
前記レールが、
前記戸枠の見付け方向と平行に設けられた、底壁に軸方向に沿って延びる溝が形成された主レールと、
該主レールから分岐し前記戸枠の開口に向かって見付け方向と交差する方向に延びる、底壁に軸方向に沿って延びる溝が形成された分岐レールと、を有しており、
該分岐レールに形成された溝と前記主レールに形成された溝とが連続するように設けられており、
前記戸枠の開口の周囲には、
該開口を囲むように強磁性体で形成された戸当たりが設けられており、
前記扉における開口側の表面には、
前記戸当たりと対応する位置に磁石を内包するパッキン部材が設けられている
ことを特徴とする引き戸。

発明の詳細な説明【技術分野】
【０００１】
本発明は、引き戸に関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
住宅などにおいて開口を開閉する戸の形態には開き戸と引き戸とがありそれそれにメリットデメリットがある。開き戸と引き戸にはそれぞれメリットがある。引き戸の場合、開き戸に比べて扉を開いたときに扉が移動するスペース（つまり扉前後のスペース）を小さくできるというメリットがある一方、開口の左右いずれかに（つまり扉が移動する方向に）扉が移動するためのスペースが必要になるというデメリットがある。そして、扉を閉めたときに、扉はその先端でのみ戸枠と接触する構造となるので、扉の気密性が低くなるという問題がある。
【０００３】
前述した意匠性の問題を解決する技術として、特許文献１～３の技術がある。特許文献１～３の技術では、戸枠の上枠内にレールが設けられており、このレールに沿って移動する車輪に扉が吊り下げられた構造を有している。レールは、壁面に沿って延びる直線状の主レールと、この主レールから分岐して壁面の開口に向かうように見込み方向に延びる複数の分岐レールと、を有している。主レールおよび複数の分岐レールの底壁は、車輪が走行する走路となっており、レール内部と外部とを連通するように形成された溝に挿入された軸によって車輪と扉とが連結されている。このような構造であるので、扉を開く方向に移動させれば、扉を見込み方向に沿って壁面から離間する方向かつ壁面に沿った方向に移動させることができる。逆に、扉を閉める方向に移動させれば、扉を見込み方向に沿って壁面に接近する方向かつ壁面に沿った方向に移動させることができる。すると、扉を閉めた際には、扉の見付け方向の表面と戸枠とを接触させることも可能になるので、扉の気密性を高くできる可能性がある。
【先行技術文献】
【特許文献】
【０００４】
特許４２００４６８号公報
特開２００２‐０８９１２５号公報
特許３４３３１４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１～３の技術では、主レールが１本であるので、複数の分岐レールのうち、扉を閉める方向の最前方に位置する分岐レールでは、主レールから分岐レールに車輪が移動する際には車輪は底壁上を連続して移動するが、他の分岐レールでは、主レールから分岐レールに車輪が移動する際には車輪は溝を乗り越えるように移動する。すると、溝を乗り越える際に車輪には大きな衝撃が加わるため、車輪が短期間で損傷してしまい、引き戸自体の耐久性が低下する。
【０００６】
本発明は上記事情に鑑み、気密性を高くできかつ耐久性を高くできる引き戸を提供することを目的とする。
【課題を解決するための手段】
【０００７】
第１発明の引き戸は、戸枠の上枠に設けられたレールを走行する車輪に扉が吊り下げられた引き戸であって、前記レールが、前記戸枠の見付け方向と平行に設けられた、底壁に軸方向に沿って延びる溝が形成された主レールと、該主レールから分岐し前記戸枠の開口に向かって見付け方向と交差する方向に延びる、底壁に軸方向に沿って延びる溝が形成された、互いに平行な一対の分岐レールと、を有しており、前記一対の分岐レールに形成された溝と前記主レールに形成された溝とが連続するように設けられており、前記主レールには、前記扉の移動方向の後方に位置する前記車輪が前記主レールの溝を通過する際に前記車輪に加わる衝撃を緩和する案内部が設けられていることを特徴とする。
第２発明の引き戸は、第１発明において、前記案内部は、前記主レールの溝を塞ぐように設けられた、上面が前記主レールの底壁の上面および前記分岐レールの底壁の上面と面一になるように設けられた連結壁であることを特徴とする。
第３発明の引き戸は、第１発明において、前記戸枠の開口の周囲には、該開口を囲むように強磁性体で形成された戸当たりが設けられており、前記扉における開口側の表面には、前記戸当たりと対応する位置に磁石を内包するパッキン部材が設けられていることを特徴とする。
第４発明の引き戸は、第１発明において、前記戸枠の開口の側方に、前記扉と閉めた状態における該扉の表面と面一になるように設けられた側方壁面を有していることを特徴とする。
第５発明の引き戸は、戸枠の上枠に設けられたレールを走行する車輪に扉が吊り下げられた引き戸であって、前記レールが、前記戸枠の見付け方向と平行に設けられた、底壁に軸方向に沿って延びる溝が形成された主レールと、該主レールから分岐し前記戸枠の開口に向かって見付け方向と交差する方向に延びる、底壁に軸方向に沿って延びる溝が形成された分岐レールと、を有しており、該分岐レールに形成された溝と前記主レールに形成された溝とが連続するように設けられており、前記戸枠の開口の周囲には、該開口を囲むように強磁性体で形成された戸当たりが設けられており、前記扉における開口側の表面には、前記戸当たりと対応する位置に磁石を内包するパッキン部材が設けられていることを特徴とする。
【発明の効果】
【０００８】
第１発明によれば、案内部によって主レールの溝を通過する際に車輪に加わる衝撃を緩和できるので、車輪等の損傷を防ぐことができ、引き戸の耐久性を高くできる。
第２発明によれば、車輪が連結壁上を移動するので、扉の移動がスムースになる。
第３発明によれば、扉を閉めた際の気密性を高くできる。
第４発明によれば、扉を閉めれば扉の表面と側方壁面とをほぼ面一にすることができる。しかも、主レールが１本であるので上枠の見込み方向の幅を短くできるので、戸の意匠性を高くできる。
第５発明によれば、扉を閉めた際の気密性を高くできる。
【図面の簡単な説明】
【０００９】

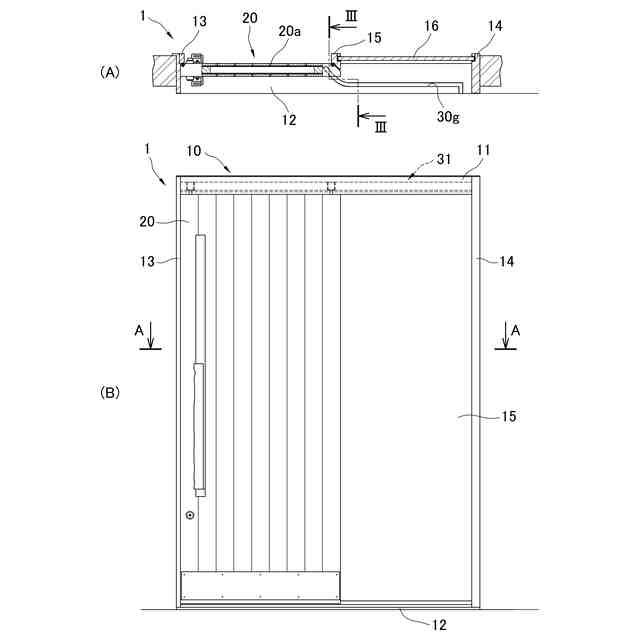

本実施形態の引き戸１の扉２０を閉じた状態の概略説明図であって、（Ａ）は（Ｂ）のＡ－Ａ線断面図であり、（Ｂ）は概略正面図である。

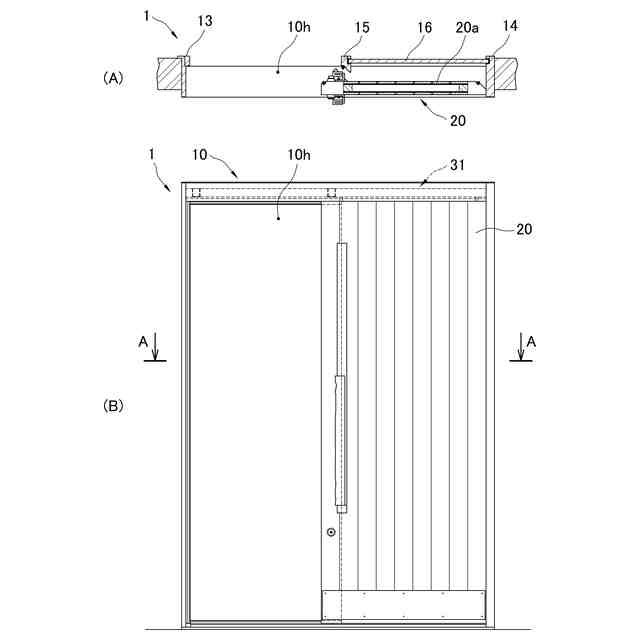

本実施形態の引き戸１の扉２０を開いた状態の概略説明図であって、（Ａ）は（Ｂ）のＡ－Ａ線断面図であり、（Ｂ）は概略正面図である。
図１のＩＩＩ－ＩＩＩ線断面図である。

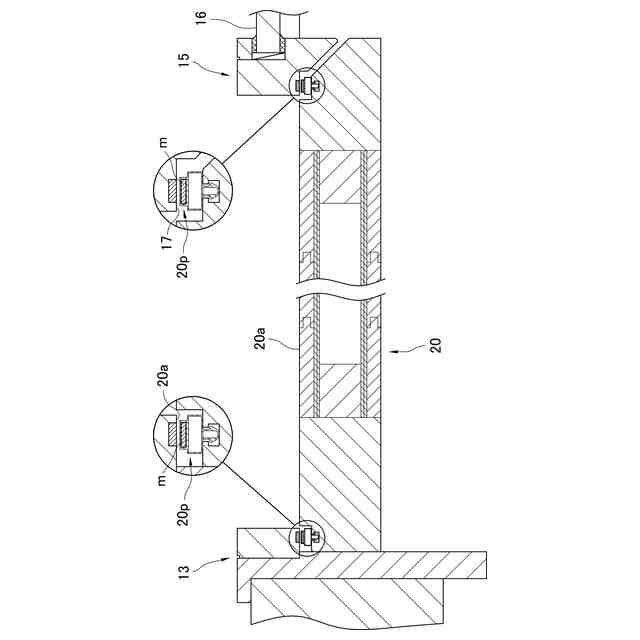

図１（Ａ）の扉２０の部分の概略拡大図である。

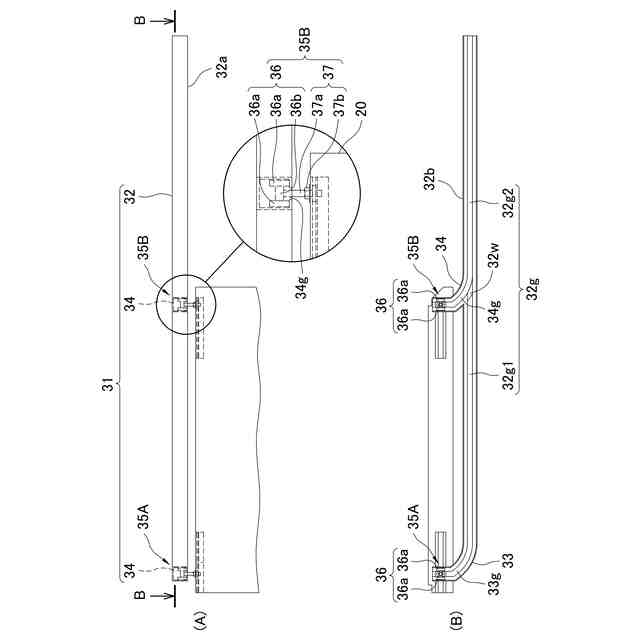

案内機構３０の概略説明図であり、（Ａ）は扉２０の正面側から見た図であり、（Ｂ）は（Ａ）のＢ－Ｂ線断面図である。

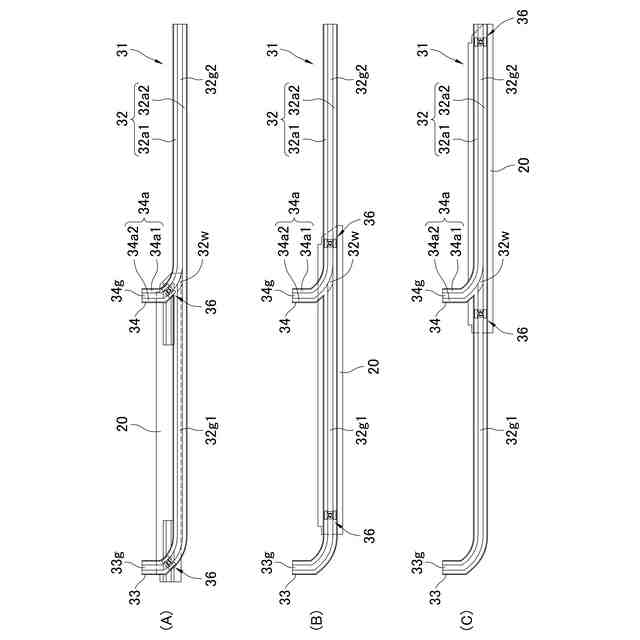

（Ａ）は扉２０が開いた状態におけるレール３１と扉２０および一対の吊り下げ部材３５の位置を説明した図であり、（Ｂ）は扉２０が閉じた状態におけるレール３１と扉２０および一対の吊り下げ部材３５の位置を説明した図である。

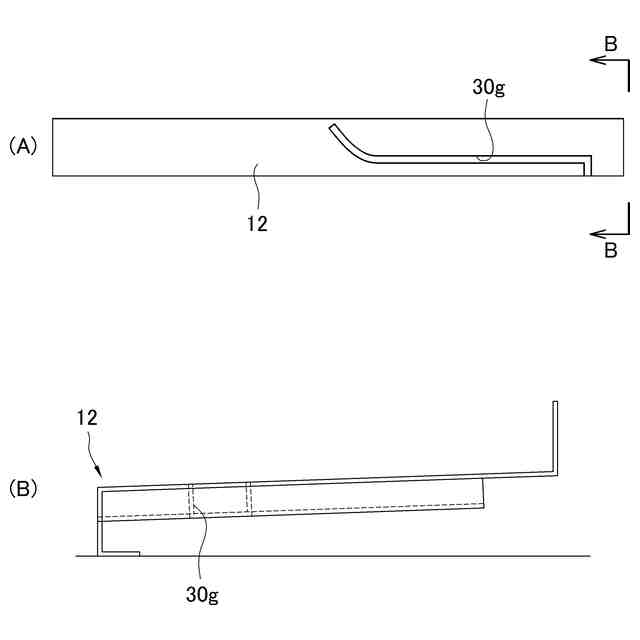

戸枠１０の下枠１２に設けられた案内機構３０の案内溝３０ｇの概略説明図であり、（Ａ）は平面図であり、（Ｂ）は（Ａ）のＢ－Ｂ線矢視図である。

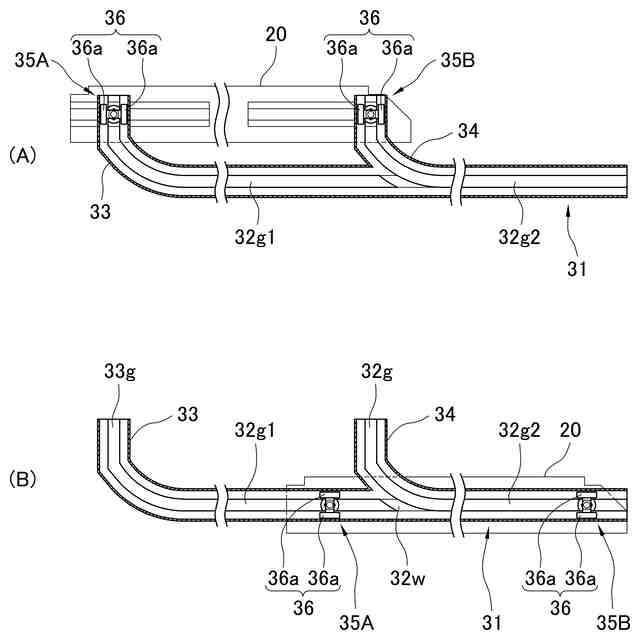

一対の吊り下げ部材３５の車輪部３６のレール３１に沿った移動の概略説明図である。

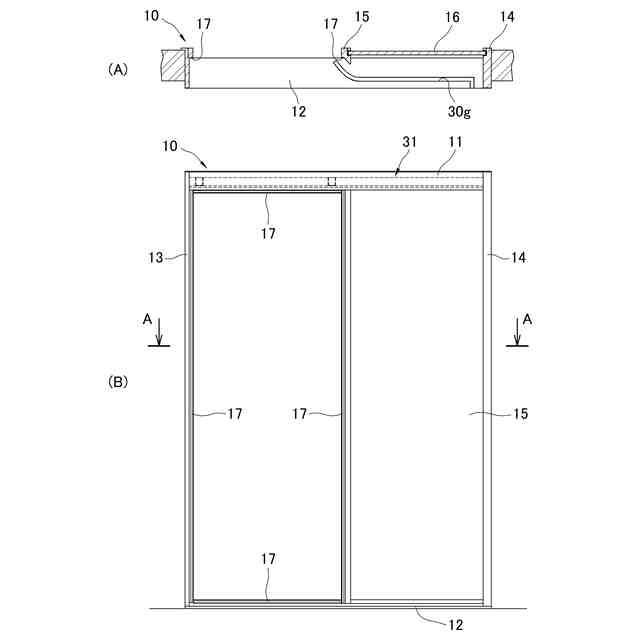

戸枠１０の単体概略説明図であって、（Ａ）は（Ｂ）のＡ－Ａ線断面図であり、（Ｂ）は概略正面図である。
扉２０の単体概略説明図であって、（Ａ）は平面図であり、（Ｂ）の正面図である。
扉２０の単体概略説明図であって、（Ａ）は平面図であり、（Ｂ）の背面図である。
他の実施形態の引き戸１の扉２０を閉じた状態の概略説明図であって、（Ａ）は（Ｂ）のＡ－Ａ線断面図であり、（Ｂ）は概略正面図である。
【発明を実施するための形態】
【００１０】
本実施形態の引き戸は、扉を閉めた状態における気密性を高くでき、しかも、耐久性を高めることができるようにしたことに特徴を有するものである。
