公開番号2025120667
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015644
出願日2024-02-05
発明の名称カバン蓋の係止装置
出願人株式会社榮伸
代理人個人
主分類E05B 65/52 20060101AFI20250808BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】カバン蓋の係止装置において、ワンタッチで蓋を開閉できると共に、蓋の係止状態において、不用意にロックが外れないようにすること。

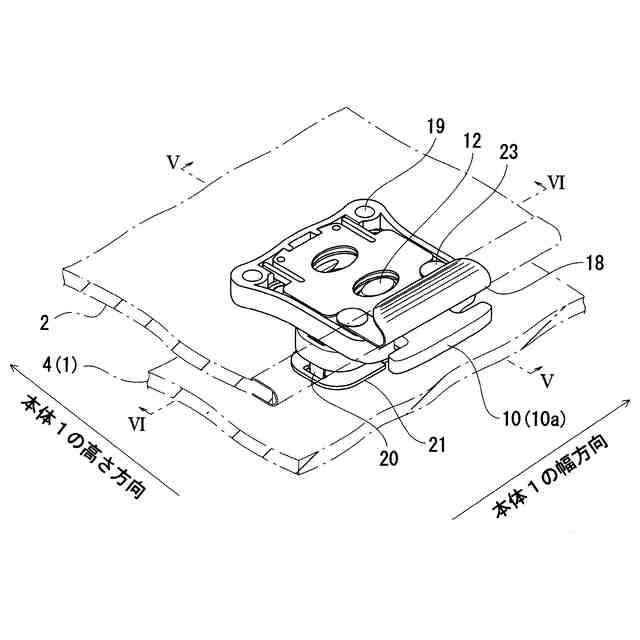

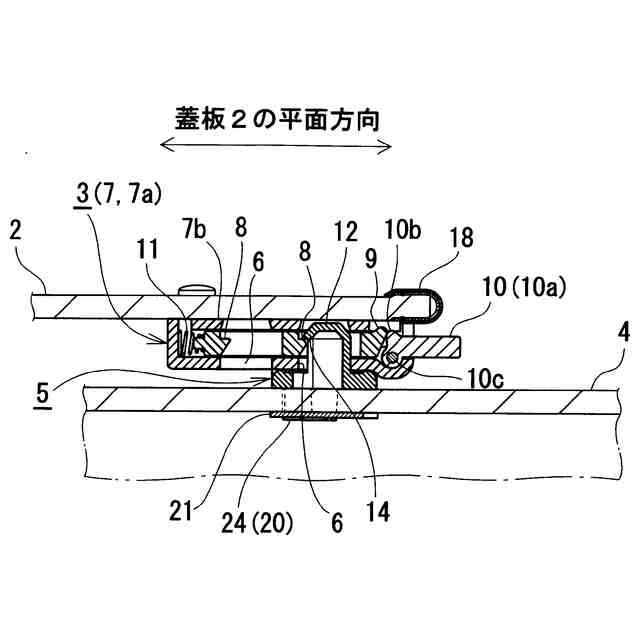

【解決手段】スライダ移動手段10を蓋の平面に交差する方向に回動したとき、係合部8が係止部14から外れると同時に蓋板2を本体1から持ち上げて、本体1の内部を開放する。これにより、一つの動作で、ロック外しと、蓋板2の開閉と同時にできる。
【選択図】図5
特許請求の範囲【請求項１】
一端が開口をするカバンの本体（１）と、
本体（１）の一端の開口縁に設けた蓋板（２）と、
蓋板（２）の縁に固定される第１部材（３）と、

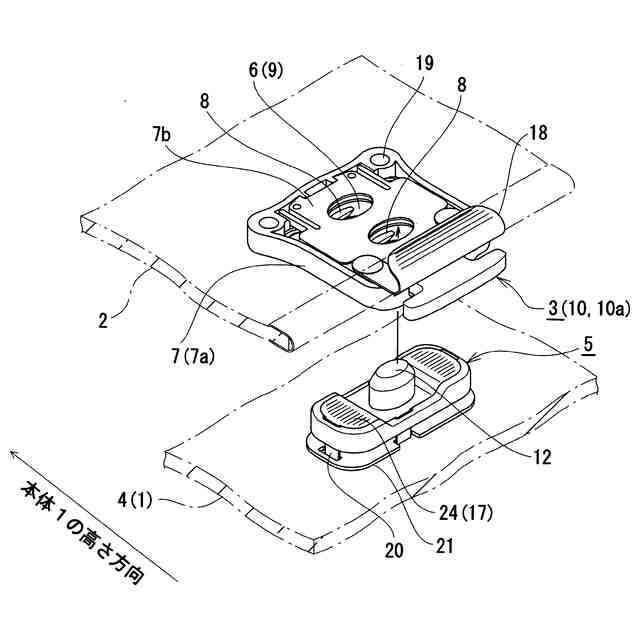

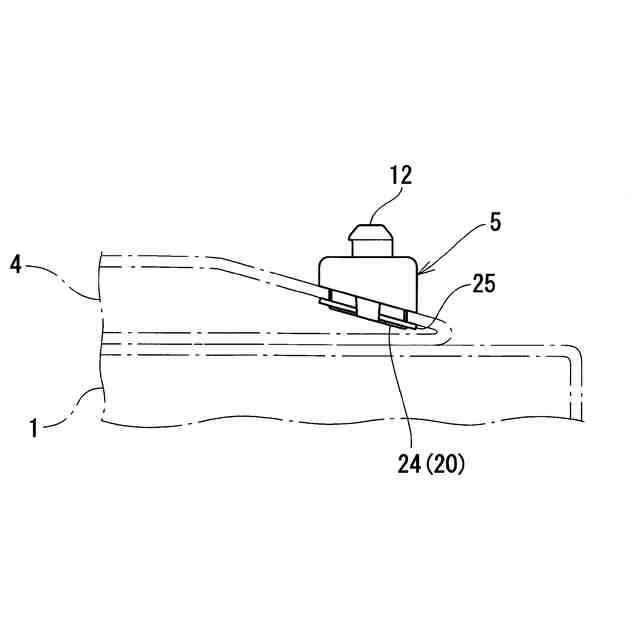

本体（１）または、本体（１）の補助収容部（４）に固定される第２部材（５）と、を有し、
第１部材（３）と第２部材（５）が係脱自在に係止されるカバン蓋の係止装置において、
第１部材（３）には、一以上の嵌入凹部（６）を有するケーシング（７）と、
その嵌入凹部（６）に少なくとも一部が出入自在に配置された係合部（８）を有し、
ケーシング（７）内で蓋板（２）の平面方向に移動自在に設けられるスライダ（９）と、
ケーシング（７）に軸支されてスライダ（９）に隣接すると共に、一端部が蓋板（２）の縁から外側に露出して、前記平面方向と交差する方向に回動し且つ、その回動に伴い他端部が前記平面方向にスライダ（９）を移動させるスライダ移動手段（１０）と、
スライダ（９）を前記平面方向に付勢する付勢手段（１１）と、を具備し、

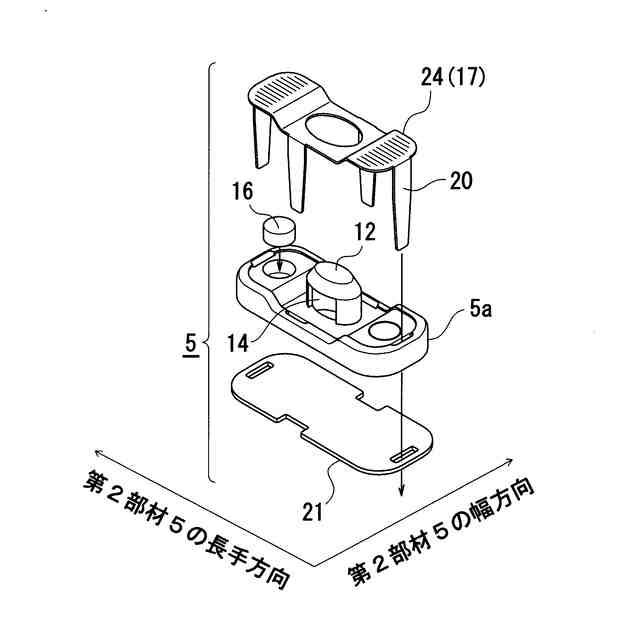

第２部材（５）には、第１部材（３）の嵌入凹部（６）に進入される突部（１２）と、突部（１２）に設けた係止部（１４）と、を有し、
前記付勢手段（１１）に抗して、蓋板（２）を閉じたとき、第２部材（５）の係止部（１４）にスライダ（９）の係合部（８）が係止されて、蓋板（２）がロックされるカバン蓋の係止装置。
続きを表示（約 830 文字）【請求項２】
請求項１に記載のカバン蓋の係止装置において、

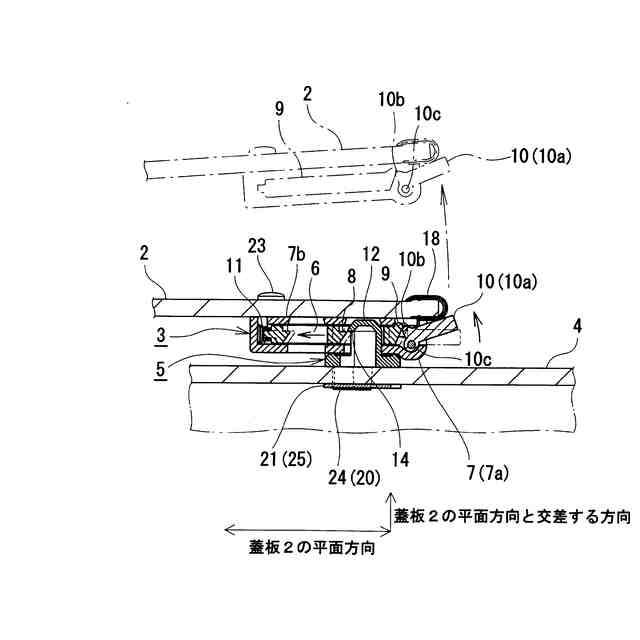

前記スライダ移動手段（１０）がカム機構からなり、
カム機構は前記一端部に設けた摘み部（１０ａ）と、中間に設けた軸支部（１０ｃ）と、他端部に設けられ外周が軸支部（１０ｃ）に対して偏心した曲面部（１０ｂ）と、
を具備し、
前記曲面部（１０ｂ）がスライダ（９）に接し、
摘み部（１０ａ）を回動したときスライダ（９）を前記平面方向に移動させるように構成したカバン蓋の係止装置。
【請求項３】
請求項１に記載のカバン蓋の係止装置において、

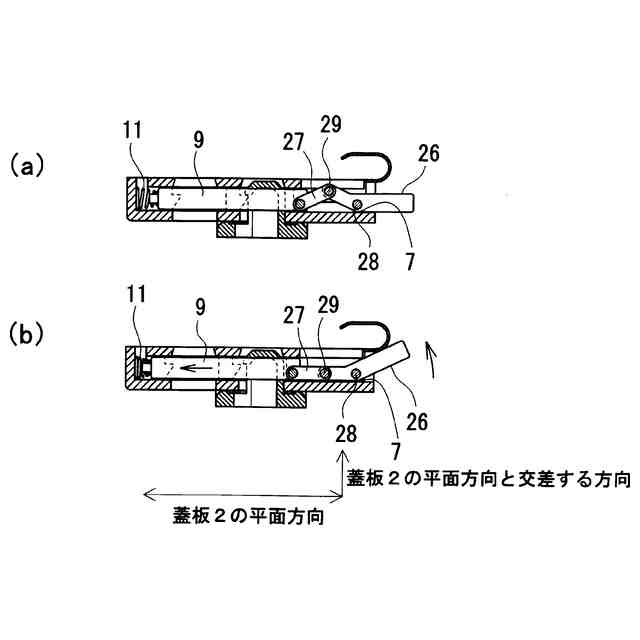

前記スライダ移動手段（１０）がリンク機構からなり、それが第１リンク（２６）と、第２リンク（２７）と、スライダ（９）とで構成され、第１リンク（２６）一端が第２リンク（２７）の一端に軸支され、第１リンク（２６）の中間がケーシング（７）に軸支（２８）され、第２リンク（２７）の他端がスライダ（９）に軸支され、
第１リンク（２６）を軸支（２８）回りに回動したときスライダ（９）が前記平面方向に移動するように構成したカバン蓋の係止装置。
【請求項４】
請求項２に記載のカバン蓋の係止装置において、
スライダ移動手段（１０）には、摘み部（１０ａ）を本体（１）側に付勢するバネ手段（１５）が設けられたカバン蓋の係止装置。
【請求項５】
請求項１～請求項４のいずれかにおいて、
第１部材（３）の嵌入凹部（６）が、本体（１）の高さ方向に離間して少なくとも二つ配置されたカバン蓋の係止装置。
【請求項６】
請求項１～請求項４のいずれかにおいて、

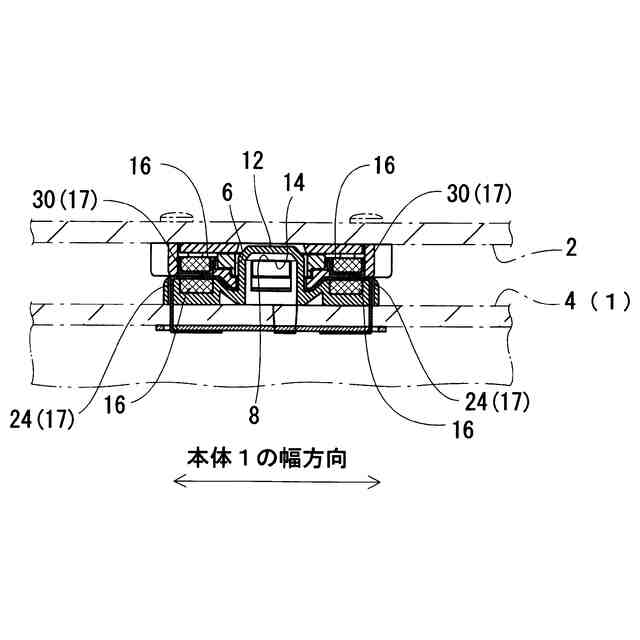

前記第１部材（３）およびまたは、第２部材（５）には、本体（１）の幅方向に離間して少なくとも二つの磁石（１６）が配置され、それが第２部材（５）の磁性体（１７）に吸着するカバン蓋の係止装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カバン本体の開口を閉塞するカバン蓋を、カバン本体に係脱自在に係止する装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来のランドセルの係止装置は、特許文献１に記載の如く、ランドセル本体と、それに取付けられて、その開口部を覆う蓋部材とを有するランドセルにおいて、蓋部材の端部に係止金具を取り付け、ランドセル本体の底面に錠前装置を設け、両者を係脱自在に係止するものである。
その錠前は、係止金具のつまみを回転することにより、施錠状態と開放状態とに変化させるものである。
【０００３】
次に、特許文献２に記載のランドセルは、蓋部材の裏面に蓋の係止部を設け、それに対向した本体側に係合部を設け、両者を磁気力により着脱自在に連結するものである。
【先行技術文献】
【特許文献】
【０００４】
特許第５６９５７７６号公報
特開２０２０－１８７９５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のランドセルは、施錠の開閉動作をランドセル本体の底面のつまみの回転により、蓋部の係止と解除とを行い、その後に蓋を本体から解放するものである。そのため、蓋の開放のための二つの動作を必要とし、その開放作業が面倒である欠点があった。
また、特許文献２に記載のランドセルは、蓋側の係止部と、本体側の係合部との間を磁気的に引き付け合って係止するものである。そのため、蓋が本体から外れやすく、施錠の確実性に欠ける欠点があった。
そこで、本発明は、一つの動作でロック外しと、蓋開けと、を同時にできる取扱い性の良いカバン蓋の係止装置の提供を課題とする。
【課題を解決するための手段】
【０００６】
請求項１に記載の本発明は、一端が開口をするカバンの本体１と、
本体１の一端の開口縁に設けた蓋板２と、
蓋板２の縁に固定される第１部材３と、
本体１または、本体１の補助収容部４に固定される第２部材５と、を有し、
第１部材３と第２部材５が係脱自在に係止されるカバン蓋の係止装置において、
第１部材３には、一以上の嵌入凹部６を有するケーシング７と、
その嵌入凹部６に少なくとも一部が出入自在に配置された係合部８を有し、
ケーシング７内で蓋板２の平面方向に移動自在に設けられるスライダ９と、
ケーシング７に軸支されてスライダ９に隣接すると共に、一端部が蓋板２の縁から外側に露出して、前記平面方向と交差する方向に回動し且つ、その回動に伴い他端部が前記平面方向にスライダ９を移動させるスライダ移動手段１０と、
スライダ９を前記平面方向に付勢する付勢手段１１と、を具備し、
第２部材５には、第１部材３の嵌入凹部６に進入される突部１２と、突部１２に設けた係止部１４と、を有し、
前記付勢手段１１に抗して、蓋板２を閉じたとき、第２部材５の係止部１４にスライダの係合部８が係止されて、蓋板２がロックされるカバン蓋の係止装置である。
【０００７】
請求項２に記載の本発明は、請求項１に記載のカバン蓋の係止装置において、
前記スライダ移動手段１０がカム機構からなり、
カム機構は前記一端部に設けた摘み部１０ａと、中間に設けた軸支部１０ｃと、他端部に設けられ外周が軸支部１０ｃに対して偏心した曲面部１０ｂと、
を具備し、
前記曲面部１０ｂがスライダ９に接し、
摘み部１０ａを回動したときスライダ９を前記平面方向に移動させるように構成したカバン蓋の係止装置である。
【０００８】
請求項３に記載の本発明は、請求項１に記載のカバン蓋の係止装置において、
前記スライダ移動手段１０がリンク機構からなり、それが第１リンク２６と、第２リンク２７と、スライダ９とで構成され、第１リンク２６一端が第２リンク２７の一端に軸支され、第１リンク２６の中間がケーシング７に軸支２８され、第２リンク２７の他端がスライダ９に軸支され、
第１リンク２６を軸支２８回りに回動したときスライダ９が前記平面方向に移動するように構成したカバン蓋の係止装置である。
【０００９】
請求項４に記載の本発明は、請求項２に記載のカバン蓋の係止装置において、
スライダ移動手段１０には、摘み部１０ａを本体１側に付勢するバネ手段１５が設けられたカバン蓋の係止装置である。
【００１０】
請求項５に記載の本発明は、請求項１～請求項４のいずれかに記載のカバン蓋の係止装置において、
第１部材３の嵌入凹部６が、本体１の高さ方向に離間して少なくとも二つ配置されたカバン蓋の係止装置である。
（【００１１】以降は省略されています）
