特許ウォッチ

公開番号2025117521
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024153925
出願日2024-09-06
発明の名称発泡成形用樹脂組成物、層間絶縁体、積層体及び発泡電線
出願人国立大学法人山形大学,ダイキン工業株式会社
代理人弁理士法人WisePlus
主分類C08J 9/12 20060101AFI20250804BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】発泡状態が良好な発泡成形用樹脂組成物、層間絶縁体、積層体及び発泡電線を提供する。

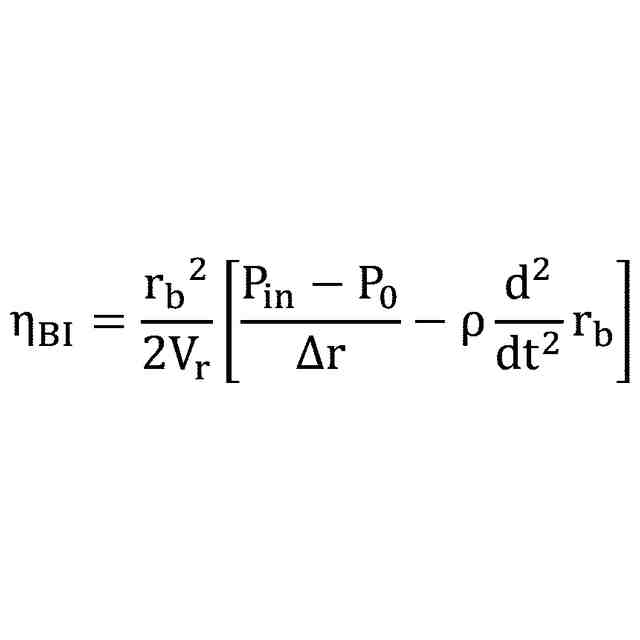

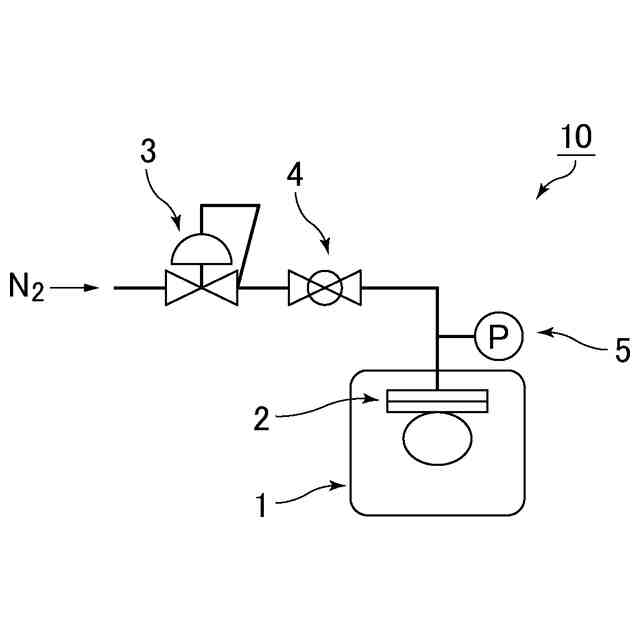

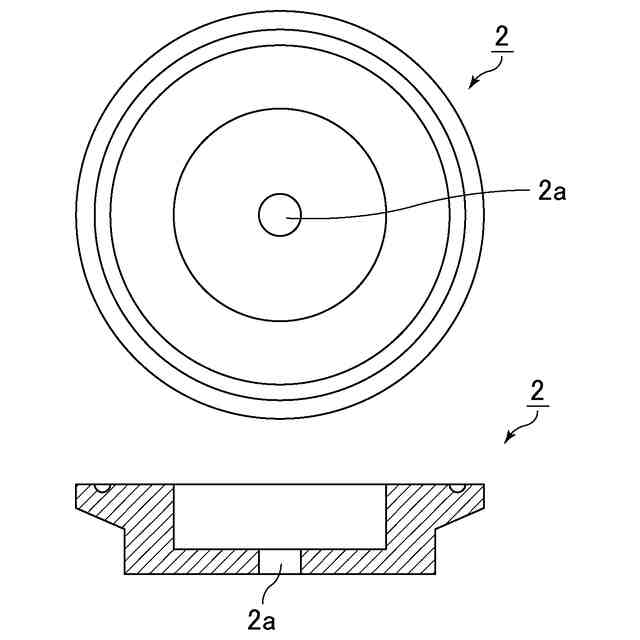

【解決手段】溶融成形可能なフッ素樹脂を含み、2軸伸長粘度の最大値が1×10⁵～1×10⁷Pa・sである発泡成形用樹脂組成物。
【選択図】なし

特許請求の範囲【請求項１】
溶融成形可能なフッ素樹脂を含み、２軸伸長粘度の最大値が１×１０
５
～１×１０
７
Ｐａ・ｓである発泡成形用樹脂組成物。
続きを表示（約 580 文字）【請求項２】
前記フッ素樹脂のメルトフローレートが１～１００ｇ／１０分である請求項１記載の発泡成形用樹脂組成物。
【請求項３】
更に、前記フッ素樹脂とは異なる他の樹脂を含む請求項１又は２記載の発泡成形用樹脂組成物。
【請求項４】
前記他の樹脂のメルトフローレートが１ｇ／１０分未満である請求項３記載の発泡成形用樹脂組成物。
【請求項５】
前記他の樹脂がポリテトラフルオロエチレンである請求項３記載の発泡成形用樹脂組成物。
【請求項６】
前記他の樹脂の含有量が０．１５質量％超、３質量％以下である請求項３記載の発泡成形用樹脂組成物。
【請求項７】
前記他の樹脂の含有量が０．２～１質量％である請求項６記載の発泡成形用樹脂組成物。
【請求項８】
前記フッ素樹脂の融点が２５０℃以上である請求項１又は２記載の発泡成形用樹脂組成物。
【請求項９】
前記フッ素樹脂がテトラフルオロエチレン／ヘキサフルオロプロピレン系共重合体である請求項１又は２記載の発泡成形用樹脂組成物。
【請求項１０】
前記フッ素樹脂が－ＣＦ
３
末端基を含む請求項１又は２記載の発泡成形用樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発泡成形用樹脂組成物、層間絶縁体、積層体及び発泡電線に関する。
続きを表示（約 790 文字）【背景技術】
【０００２】
高速通信用のケーブル（電線）は、周波数が高く、信号の減衰が大きいため、被覆材料の低誘電率化が求められている。
【０００３】
低誘電率化の手法として、発泡させたフッ素材料を使用することが知られている（例えば、特許文献１～３参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１１２５６３号公報
中国特許出願公開第１１６１４４１２７号明細書
国際公開第２００６／１２３６９４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、発泡状態が良好な発泡成形用樹脂組成物、層間絶縁体、積層体及び発泡電線を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示（１）は、溶融成形可能なフッ素樹脂を含み、２軸伸長粘度の最大値が１×１０
５
～１×１０
７
Ｐａ・ｓである発泡成形用樹脂組成物である。
【０００７】
本開示（２）は、前記フッ素樹脂のメルトフローレートが１～１００ｇ／１０分である本開示（１）記載の発泡成形用樹脂組成物である。
【０００８】
本開示（３）は、更に、前記フッ素樹脂とは異なる他の樹脂を含む本開示（１）又は（２）記載の発泡成形用樹脂組成物である。
【０００９】
本開示（４）は、前記他の樹脂のメルトフローレートが１ｇ／１０分未満である本開示（３）記載の発泡成形用樹脂組成物である。
【００１０】
本開示（５）は、前記他の樹脂がポリテトラフルオロエチレンである本開示（３）又は（４）記載の発泡成形用樹脂組成物である。
（【００１１】以降は省略されています）

関連特許
