公開番号2025116071
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025087056,2022521865
出願日2025-05-26,2021-05-07
発明の名称電磁波遮蔽用積層シート
出願人パナソニックホールディングス株式会社,国立大学法人東海国立大学機構,日本ゼオン株式会社,国立大学法人山形大学
代理人弁理士法人北斗特許事務所
主分類H05K 9/00 20060101AFI20250731BHJP(他に分類されない電気技術)
要約【課題】本開示は、軽量でありながら、電磁波の透過と反射とを抑制できる電磁波遮蔽用積層シートを提供する。

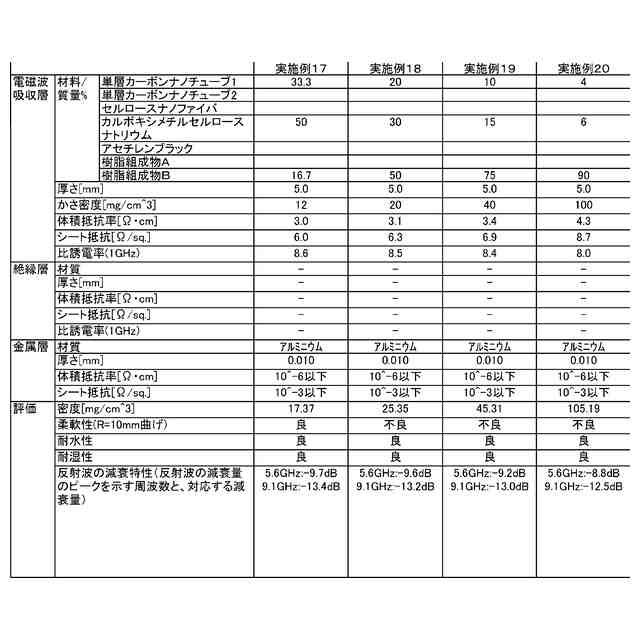

【解決手段】電磁波遮蔽用積層シート(1)は、マトリクスとマトリクス中に分散するカーボンナノチューブとを有し、かさ密度が997kg/m³以下である電磁波吸収層10と、電磁波吸収層10に重なる金属層30とを含む。
【選択図】図1
特許請求の範囲【請求項１】
マトリクスと前記マトリクス中に分散するカーボンナノチューブとを有し、かさ密度が９９７ｋｇ／ｍ
３
以下である電磁波吸収層と、
前記電磁波吸収層に重なる金属層と、を含む、
電磁波遮蔽用積層シート。
続きを表示（約 740 文字）【請求項２】
前記マトリクスは、水溶性高分子を含有する、
請求項１に記載の電磁波遮蔽用積層シート。
【請求項３】
前記電磁波吸収層と前記金属層との間に、絶縁層を更に含む、
請求項１又は２に記載の電磁波遮蔽用積層シート。
【請求項４】
前記絶縁層の比誘電率は、前記電磁波吸収層の比誘電率よりも低い、
請求項３に記載の電磁波遮蔽用積層シート。
【請求項５】
前記電磁波吸収層は、多孔質である、
請求項１から４のいずれか一項に記載の電磁波遮蔽用積層シート。
【請求項６】
前記電磁波吸収層は、前記カーボンナノチューブと、水溶性高分子と、を含有する水分散液を凍結乾燥することで形成された凍結乾燥体である、
請求項１から５のいずれか一項に記載の電磁波遮蔽用積層シート。
【請求項７】
前記マトリクスは、熱硬化性樹脂の硬化物を更に含有する、
請求項１から５のいずれか一項に記載の電磁波遮蔽用積層シート。
【請求項８】
前記電磁波吸収層は、前記カーボンナノチューブと、水溶性高分子と、前記熱硬化性樹脂と、を含有する水分散液を凍結乾燥することで形成された凍結乾燥体中の前記熱硬化性樹脂を硬化させて形成されている、
請求項７に記載の電磁波遮蔽用積層シート。
【請求項９】
前記電磁波吸収層は、前記カーボンナノチューブと、水溶性高分子と、を含有する水分散液を凍結乾燥することで形成された凍結乾燥体に前記熱硬化性樹脂を含浸させ、前記熱硬化性樹脂を硬化させて形成されている、
請求項７に記載の電磁波遮蔽用積層シート。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電磁波遮蔽用積層シートに関し、詳細には電磁波を遮蔽する用途に好ましく適用される電磁波遮蔽用積層シートに関する。
続きを表示（約 940 文字）【背景技術】
【０００２】
特許文献１には、誘電体からなる第１層、導電性を有する第２層、誘電体からなる第３層、および導電性を有する第４層が、この順で積層された積層構造を有する電磁波吸収体であって、第２層のシート抵抗は１００Ω／□以上３００Ω／□以下であって、第４層は電磁波の反射体である電磁波吸収体が、開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１０２６６５号公報
【発明の概要】
【０００４】
本開示の課題は、軽量でありながら、電磁波の透過と反射とを抑制できる電磁波遮蔽用積層シートを提供することである。
【０００５】
本開示の一態様に係る電磁波遮蔽用積層シートは、マトリクスと前記マトリクス中に分散するカーボンナノチューブとを有し、かさ密度が９９７ｋｇ／ｍ
３
以下である電磁波吸収層と、前記電磁波吸収層に重なる金属層と、を含む。
【図面の簡単な説明】
【０００６】

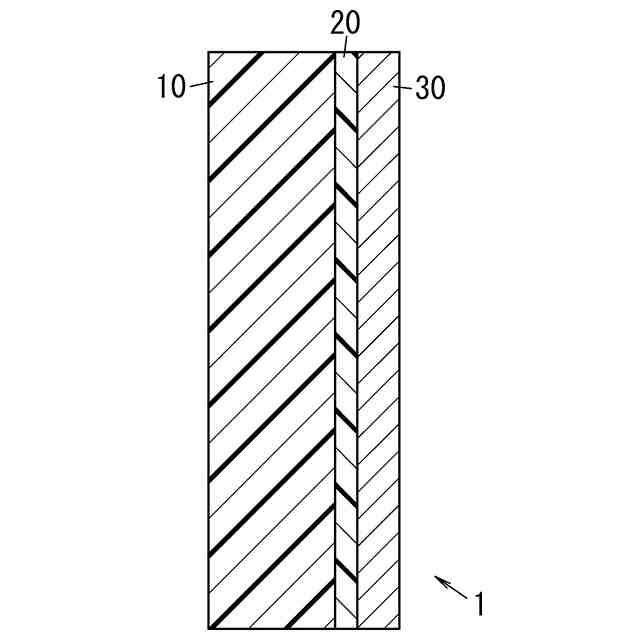

図１は、本開示の一実施形態に係る電磁波遮蔽用積層シートの概略の断面図である。
図２は、実施例２における電磁波吸収層を走査型電子顕微鏡を用いて撮影した画像である。
【発明を実施するための形態】
【０００７】
発明者が本開示を完成するに至った経緯の概略を説明する。
【０００８】
電子機器を用いた情報通信において、航空分野、宇宙分野及び地上で使用される電子機器を搭載するキャリア等の軽量化は、燃費削減の観点から必須の課題となっている。
【０００９】
上記用途において、電子機器から発生する電磁波を遮蔽することは、ノイズによる電子機器の誤作動の防止、電子機器間の電磁波を利用した通信の際の電磁波の進路の制御などのために重要であり、場合によっては電磁波の透過だけでなく電磁波の反射も抑制する必要がある。
【００１０】
しかし、軽量でありながら、電磁波の透過と反射とを共に高いレベルで抑制できる実用的な材料は、未だ提供されていない。
（【００１１】以降は省略されています）
