公開番号2025117604
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012410
出願日2024-01-31
発明の名称ドラムカートリッジ
出願人ブラザー工業株式会社
代理人個人,個人
主分類G03G 21/18 20060101AFI20250805BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】フィルムを貼り付けやすくする。
【解決手段】ドラムカートリッジは、感光ドラムと、搬送ローラ(第1搬送ローラ110)と、ドラムフレーム150と、ガイド151と、フィルム140とを備える。感光ドラムは、搬送ローラは、軸方向に延びる第2軸110Xについて回転可能である。搬送ローラは、シートSを感光ドラムに向けて搬送する。搬送ローラは、シートSから紙粉を回収可能である。ドラムフレーム150は、感光ドラムおよび搬送ローラを支持する。ガイド151は、搬送ローラと感光ドラムの間に位置し、搬送ローラによって搬送されたシートSをガイドする。ガイド151は、シートをガイドするガイド面152と、ガイド面152の裏側の裏面153とを有する。フィルム140は、軸方向に延び、一端部が裏面に貼り付けられ、他端部が搬送ローラに接触し、ガイド151と搬送ローラの間の隙間158を塞ぐ。

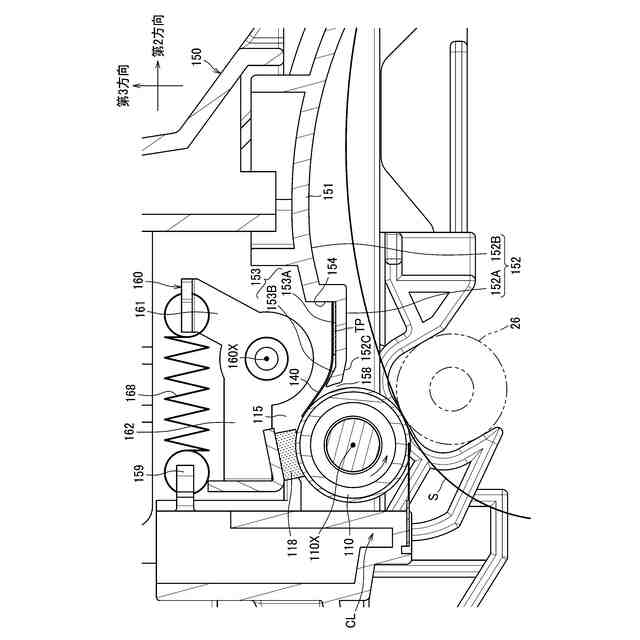

【選択図】図3
特許請求の範囲【請求項１】
軸方向に延びる第１軸について回転可能な感光ドラムと、
前記軸方向に延びる第２軸について回転可能な搬送ローラであって、シートを前記感光ドラムに向けて搬送する搬送ローラであり、シートから紙粉を回収可能な搬送ローラと、
前記感光ドラムおよび前記搬送ローラを支持するドラムフレームと、
前記搬送ローラと前記感光ドラムの間に位置し、前記搬送ローラによって搬送されたシートをガイドするガイドであって、前記シートをガイドするガイド面と、前記ガイド面の裏側の裏面とを有するガイドと、
前記軸方向に延びるフィルムであって、一端部が前記裏面に貼り付けられ、他端部が前記搬送ローラに接触し、前記ガイドと前記搬送ローラの間の隙間を塞ぐフィルムと、を備えることを特徴とするドラムカートリッジ。
続きを表示（約 1,100 文字）【請求項２】
前記裏面は、
前記フィルムが貼り付けられる貼付面と、
前記貼付面の前記搬送ローラに近い端部から前記搬送ローラに向けて延びる第３傾斜面であって、前記搬送ローラに近づくにつれて前記ガイドでガイドされるシートから離れるように前記貼付面に対して傾斜する第１傾斜面と、
を有することを特徴とする請求項１に記載のドラムカートリッジ。
【請求項３】
前記ガイドは、前記軸方向における中央部に、前記裏面から突出する突起を有し、
前記フィルムは、
前記突起の前記軸方向における一方側に配置された第１フィルムと、
前記第１フィルムとは別の第２フィルムであって、前記突起の前記軸方向における他方側に配置された第２フィルムと、
を含むことを特徴とする請求項１に記載のドラムカートリッジ。
【請求項４】
前記突起は、
前記搬送ローラに向かい合う第２傾斜面であって、前記軸方向の前記一方側に行くにつれ前記搬送ローラから離れるように傾斜した第１傾斜面と、
前記搬送ローラに向かい合う第３傾斜面であって、前記軸方向の前記他方側に行くにつれ前記搬送ローラから離れるように傾斜した第２傾斜面と、
を有することを特長とする請求項３に記載のドラムカートリッジ。
【請求項５】
前記ガイドは、前記裏面から、前記裏面と交差する方向へ延びる基準面であって、前記軸方向と平行に延びる基準面を有し、
前記フィルムは、前記基準面に沿って前記裏面に貼り付けられていることを特徴とする請求項１に記載のドラムカートリッジ。
【請求項６】
画像形成装置の筐体に着脱可能であることを特徴とする請求項１に記載のドラムカートリッジ。
【請求項７】
トナーを収容するトナーカートリッジが着脱可能であることを特徴とする請求項６に記載のドラムカートリッジ。
【請求項８】
前記搬送ローラに接触する摩擦帯電部材を備え、
前記搬送ローラは、前記摩擦帯電部材との接触によって帯電し、シート上の紙粉を電気的に引き寄せて回収することを特徴とする請求項１に記載のドラムカートリッジ。
【請求項９】
前記摩擦帯電部材は、スポンジからなることを特徴とする請求項８に記載のドラムカートリッジ。
【請求項１０】
前記搬送ローラは、金属からなるローラ本体と、前記ローラ本体の外周面を覆うフッ素樹脂からなるコート層とを有することを特徴とする請求項１から請求項９のいずれか１項に記載のドラムカートリッジ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、感光ドラムを備えるドラムカートリッジに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、シートから紙粉を除去可能であるとともに、シートを搬送する第１搬送ローラを備えたドラムカートリッジが知られている（特許文献１）。第１搬送ローラは、一対のレジストローラの一方のローラである。このドラムカートリッジには、第１搬送ローラとドラムフレームとの隙間を塞ぐフィルムが設けられている。フィルムは、第１搬送ローラで搬送されたシートを案内する板状のガイドの端面に貼り付けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２０１３１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の構成では、フィルムの貼付面の面積が小さく、貼り付けにくいという問題がある。
【０００５】
そこで、本開示は、紙粉を回収可能な搬送ローラとドラムフレームとの隙間を塞ぐフィルムが貼り付けやすいドラムカートリッジを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前述した目的を達成するため、第１の開示のドラムカートリッジは、感光ドラムと、搬送ローラと、ドラムフレームと、ガイドと、フィルムとを備える。
感光ドラムは、軸方向に延びる第１軸について回転可能である。
搬送ローラは、軸方向に延びる第２軸について回転可能である。搬送ローラは、シートを感光ドラムに向けて搬送する。搬送ローラは、シートから紙粉を回収可能である。
ドラムフレームは、感光ドラムおよび搬送ローラを支持する。
ガイドは、搬送ローラと感光ドラムの間に位置し、搬送ローラによって搬送されたシートをガイドする。ガイドは、シートをガイドするガイド面と、ガイド面の裏側の裏面とを有する。
フィルムは、軸方向に延び、一端部が裏面に貼り付けられ、他端部が搬送ローラに接触し、ガイドと搬送ローラの間の隙間を塞ぐ。
【０００７】
第１の開示によれば、フィルムがガイドの裏面に貼り付けられていることで、フィルムを貼り付けやすい。
【０００８】
第２の開示は、第１の開示において、裏面が、フィルムが貼り付けられる貼付面と、貼付面の搬送ローラに近い端部から搬送ローラに向けて延びる第３傾斜面であって、搬送ローラに近づくにつれてガイドでガイドされるシートから離れるように貼付面に対して傾斜する第１傾斜面と、を有していてもよい。
【０００９】
裏面が第１傾斜面を有することで、フィルムの先端を適切な方向に向けることができる。
【００１０】

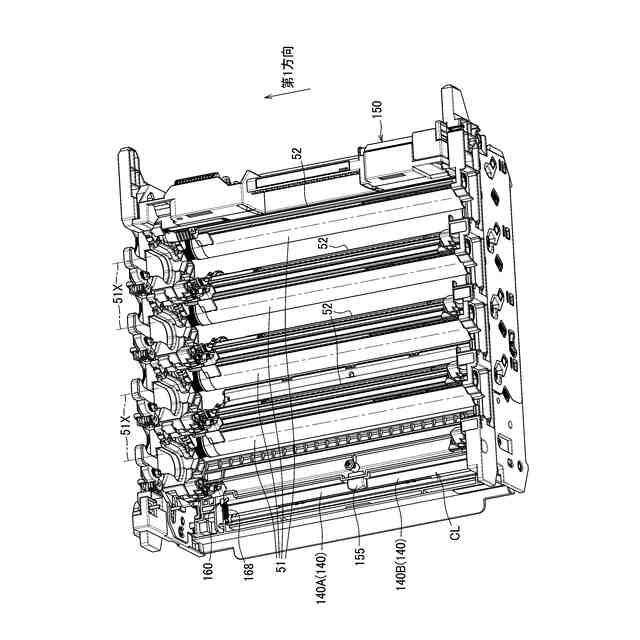

第３の開示は、第１の開示において、ガイドは、軸方向における中央部に、裏面から突出する突起を有していてもよい。
フィルムは、突起の軸方向における一方側に配置された第１フィルムと、第１フィルムとは別の第２フィルムであって、突起の軸方向における他方側に配置された第２フィルムと、を含んでいてもよい。
（【００１１】以降は省略されています）
