公開番号2025119822
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014863
出願日2024-02-02
発明の名称画像処理プログラム及び情報処理装置
出願人ブラザー工業株式会社
代理人名古屋国際弁理士法人
主分類G06F 3/12 20060101AFI20250807BHJP(計算;計数)
要約【課題】テンプレートのデータベースを別のデータベースに差し替えることができるのか否かをユーザが容易に知ることができる技術を提供する。
【解決手段】情報処理装置の制御部は、印刷装置で印刷させることが可能な印刷画像のサンプル画像を表示する。印刷画像は、第1データベース中の特定フィールドが関連付けられたリンクオブジェクト含む。サンプル画像は、リンクオブジェクトを示すリンクサンプルオブジェクトを含む。制御部は、印刷画像への第2データベースの連関を要求する第1要求操作を受け付ける。制御部は、第1要求操作が受け付けられ、且つ、特定フィールドと互換性を有するフィールドが第2データベースにある場合、リンクサンプルオブジェクトを強調表示する。

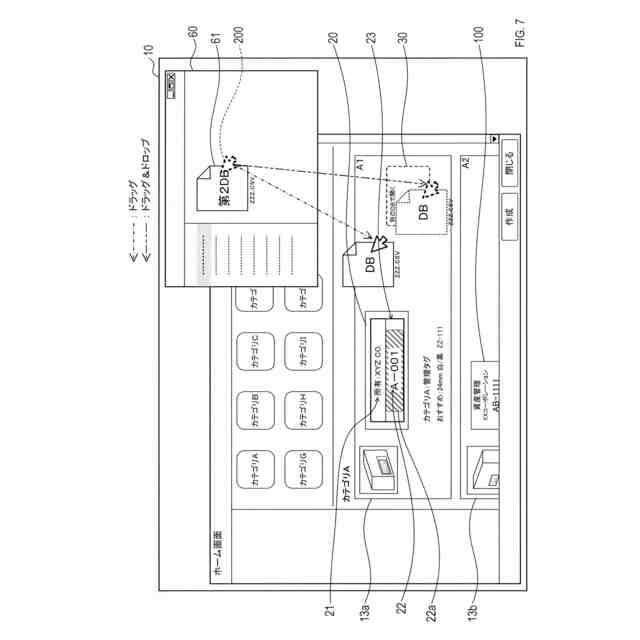

【選択図】図7
特許請求の範囲【請求項１】
表示部、入力部及び制御部を備えた情報処理装置における、前記制御部が実行可能な画像処理プログラムであって、
前記制御部に、
印刷装置で印刷させることが可能な印刷画像の概要を示す概要画像を前記表示部に表示する第１表示処理、
を実行させ、
前記印刷画像は、１つ以上のオブジェクトを含み且つ第１データベースに関連付けられており、前記１つ以上のオブジェクトは、前記第１データベース中の特定のデータフィールドである第１特定フィールドが関連付けられたリンクオブジェクトを含み、
前記概要画像は、前記印刷画像のサンプルであるサンプル画像を含み、前記サンプル画像は、前記１つ以上のオブジェクトのそれぞれを示す１つ以上のサンプルオブジェクトを含み、前記１つ以上のサンプルオブジェクトは、前記リンクオブジェクトを示すリンクサンプルオブジェクトを含み、
前記画像処理プログラムは、前記制御部に、
前記印刷画像へ第２データベースを連関させることを要求する第１要求操作を前記入力部を介して受け付ける第１受付処理と、
前記第１受付処理で前記第１要求操作が受け付けられ、且つ、前記第２データベースに、前記第１特定フィールドと互換性を有するデータフィールドである第２特定フィールドがある場合、前記リンクサンプルオブジェクトを強調表示する強調表示処理と、
を実行させる、画像処理プログラム。
続きを表示（約 2,000 文字）【請求項２】
請求項１に記載の画像処理プログラムであって、
前記強調表示処理において、前記第２特定フィールドが前記第１特定フィールドと互換性を有することは、前記第２特定フィールドの名称が前記第１特定フィールドの名称に一致することを含む、
画像処理プログラム。
【請求項３】
請求項１に記載の画像処理プログラムであって、
前記制御部に、
前記第２データベースを示すオブジェクトである第２データベースオブジェクトを前記表示部に表示する第２表示処理、
を実行させ、
前記第１要求操作は、前記サンプル画像に設定されている第１の領域内へ前記第２データベースオブジェクトをドラッグする操作を含む、
画像処理プログラム。
【請求項４】
請求項３に記載の画像処理プログラムであって、
前記第１の領域は、前記印刷画像に前記第１データベースが関連付けられていることを示すアイコンを含む、
画像処理プログラム。
【請求項５】
請求項１に記載の画像処理プログラムであって、
前記制御部に、
前記第２データベースを前記印刷画像に関連付けることを要求する第２要求操作を前記入力部を介して受け付ける第２受付処理と、
前記第２要求操作がなされ、且つ、前記第２データベースに前記第２特定フィールドがある場合、前記第１データベースに代えて前記第２データベースを前記印刷画像に関連付ける、関連付け変更処理と、
を実行させる、画像処理プログラム。
【請求項６】
請求項５に記載の画像処理プログラムであって、
前記関連付け変更処理は、前記第１特定フィールドに代えて前記第２特定フィールドを前記リンクオブジェクトに関連付けることを含む、
画像処理プログラム。
【請求項７】
請求項５に記載の画像処理プログラムであって、
前記制御部に、
前記第２データベースを示すオブジェクトである第２データベースオブジェクトを含む第２データベース選択画面を前記表示部に表示する第２表示処理、
を実行させ、
前記第２要求操作は、前記第２データベースオブジェクトを、前記サンプル画像に対応付けられている第２の領域内へドラッグアンドドロップする操作を含む
画像処理プログラム。
【請求項８】
請求項７に記載の画像処理プログラムであって、
前記第２の領域は、前記印刷画像に前記第１データベースが関連付けられていることを示すアイコンを含む、
画像処理プログラム。
【請求項９】
請求項１に記載の画像処理プログラムであって、
前記情報処理装置は、
記憶部と、
当該情報処理装置とは異なる別の情報処理装置と通信可能に構成された通信部と、
を備え、
前記画像処理プログラムは、前記制御部に、
前記別の情報処理装置から前記通信部を介して、前記印刷画像を示す第１ファイルと前記第１データベースを示す第２ファイルとが所定の圧縮形式で圧縮されたデータベース統合ファイルを取得する、ファイル取得処理と、
前記ファイル取得処理により取得された前記データベース統合ファイルを解凍して、前記第１ファイル及び前記第２ファイルを前記記憶部に記憶する記憶処理と、
を実行させる、画像処理プログラム。
【請求項１０】
表示部、入力部及び制御部を備えた情報処理装置であって、
前記制御部は、
印刷装置で印刷させることが可能な印刷画像の概要を示す概要画像を前記表示部に表示する第１表示処理、
を実行するように構成され、
前記印刷画像は、１つ以上のオブジェクトを含み且つ第１データベースに関連付けられており、前記１つ以上のオブジェクトは、前記第１データベース中の特定のデータフィールドである第１特定フィールドが関連付けられたリンクオブジェクトを含み、
前記概要画像は、前記印刷画像のサンプルであるサンプル画像を含み、前記サンプル画像は、前記１つ以上のオブジェクトのそれぞれを示す１つ以上のサンプルオブジェクトを含み、前記１つ以上のサンプルオブジェクトは、前記リンクオブジェクトを示すリンクサンプルオブジェクトを含み、
前記制御部は
前記印刷画像へ第２データベースを連関させることを要求する第１要求操作を前記入力部を介して受け付ける第１受付処理と、
前記第１受付処理で前記第１要求操作が受け付けられ、且つ、前記第２データベースに、前記第１特定フィールドと互換性を有するデータフィールドである第２特定フィールドがある場合、前記リンクサンプルオブジェクトを強調表示する強調表示処理と、
を実行するように構成されている、情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷装置に印刷させる画像を情報処理装置で処理する技術に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、ラベルプリンタに印字させるオブジェクトを含むテンプレートの一覧画面を表示し、その一覧画面からテンプレートが選択されるとそのテンプレートの編集画面を表示する、という技術を開示している。
【０００３】
特許文献２は、テンプレート中の任意のオブジェクトにデータベースのデータを割り当て、そのデータを含むテンプレートをラベルプリンタで印刷させる技術を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０３７２４４号公報
特開２０１９－２１１９０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ユーザの利便性を向上させるために、予めデータベースを含んでいるテンプレートを提供することが考えられる。このようなテンプレートがテンプレート一覧画面を通じて提供されれば、データベースのデータを含む画像を効率的に作成して印刷させることが可能となる。
【０００６】
しかし、上記のようにテンプレートに予め含まれるデータベースは、あくまでひな形として提供されるものとなるため、必ずしも、ユーザにとって使い勝手の良いものであるとは限らない。
【０００７】
そのため、テンプレートのデータベースを、ユーザ側で用意された、ユーザの用途に合った別のデータベースに差し替えることができると便利である。
本開示の一局面は、テンプレートのデータベースを別のデータベースに差し替えることができるのか否かをユーザが容易に知ることができることが望ましい。
【課題を解決するための手段】
【０００８】
本開示の一局面は、情報処理装置が実行可能な画像処理プログラムを提供する。情報処理装置は、表示部と、入力部と、制御部とを備える。制御部は、画像処理プログラムを実行可能である。
【０００９】
画像処理プログラムは、制御部に、第１表示処理を実行させる。第１表示処理は、概要画像を表示部に表示する。概要画像は、印刷装置で印刷させることが可能な印刷画像の概要を示す。
【００１０】
印刷画像は、１つ以上のオブジェクトを含み、且つ第１データベースに関連付けられている。前記１つ以上のオブジェクトは、リンクオブジェクトを含む。リンクオブジェクトは、第１データベース中の特定のデータフィールドである第１特定フィールドが関連付けられたオブジェクトである。
（【００１１】以降は省略されています）
