公開番号2025117879
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012845
出願日2024-01-31
発明の名称電池温調システムおよび電池温調方法
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類B60L 58/24 20190101AFI20250805BHJP(車両一般)
要約【課題】バッテリ温調の複数の設定の分かり易い伝達でユーザビリティの低下抑制。
【解決手段】電池温調システムは、バッテリの温度を調整する冷却/昇温装置と、プロセッサと、表示装置とを備える。冷却/昇温装置の設定モードは、電動車両の走行経路が充電施設を含むことを契機として、施設に到着する際にバッテリを充電に適した第1温度範囲になるよう調整する設定であるナビ契機温調モードと、電動車両のユーザのバッテリを充電/走行に適した第2温度範囲に調整するための所定操作を受付けたとき、バッテリを第2温度範囲に調整する設定である操作契機温調モードとを含む。表示装置は、ナビ/操作契機温調モードでの表示に共通要素を含み、ナビ/操作契機温調モードのいずれか一方の共通要素に特定要素を付加する。プロセッサは、ナビ/操作契機温調モードであるときに共通要素を表示させ、一方であるときに特定要素を表示させるよう、表示装置を制御する。
【選択図】図3
特許請求の範囲【請求項１】
車両に搭載された蓄電装置の温度を調整する電池温調システムであって、
前記蓄電装置の温度を調整する温度調整装置と、
前記温度調整装置を制御するプロセッサと、
前記温度調整装置の設定モードを表示する表示装置とを備え、
前記温度調整装置の設定モードは、
前記車両の走行経路が前記蓄電装置を充電可能な施設を含むことを契機として、前記施設に到着する際に前記蓄電装置を充電に適した第１温度範囲になるよう調整する設定である第１モードと、
前記車両のユーザの前記蓄電装置を充電または走行に適した第２温度範囲に調整するための所定操作を受付けたとき、前記蓄電装置を前記第２温度範囲に調整する設定である第２モードとを含み、
前記表示装置は、前記第１モードおよび前記第２モードでの表示に共通要素を含むとともに、前記第１モードおよび前記第２モードのいずれか一方の前記共通要素に特定要素を付加し、
前記プロセッサは、
前記設定モードが前記第１モードおよび前記第２モードであるときに、前記共通要素を表示させるとともに、前記一方であるときに、前記特定要素を表示させるよう、前記表示装置を制御する、電池温調システム。
続きを表示（約 1,200 文字）【請求項２】
前記プロセッサは、
前記設定モードに応じて前記蓄電装置の温度を調整するよう前記温度調整装置を制御し、
前記設定モードが前記第１モードであるときに前記所定操作が受付けられた場合、前記第２モードを優先させる、請求項１に記載の電池温調システム。
【請求項３】
前記プロセッサは、
前記設定モードに応じて前記蓄電装置の温度を調整するよう前記温度調整装置を制御し、
前記設定モードが前記第１モードであるときに前記所定操作が受付けられた場合、前記所定操作を却下し、前記第１モードを維持する、請求項１に記載の電池温調システム。
【請求項４】
前記プロセッサは、
前記設定モードに応じて前記蓄電装置の温度を調整するよう前記温度調整装置を制御し、
前記設定モードが前記第２モードであるときに前記走行経路が前記施設を含むようになった場合、前記第２モードを維持する、請求項１に記載の電池温調システム。
【請求項５】
前記プロセッサは、
前記設定モードに応じて前記蓄電装置の温度を調整するよう前記温度調整装置を制御し、
前記設定モードが前記第２モードであるときに前記走行経路が前記施設を含むようになった場合、前記第１モードを優先させる、請求項１に記載の電池温調システム。
【請求項６】
車両に搭載された蓄電装置の温度を調整する電池温調システムにおける電池温調方法であって、
前記電池温調システムは、
前記蓄電装置の温度を調整する温度調整装置と、
前記温度調整装置を制御するプロセッサと、
前記温度調整装置の設定モードを表示する表示装置とを備え、
前記温度調整装置の設定モードは、
前記車両の走行経路が前記蓄電装置を充電可能な施設を含むことを契機として、前記施設に到着する際に前記蓄電装置を充電に適した第１温度範囲になるよう調整する設定である第１モードと、
前記車両のユーザの前記蓄電装置を充電または走行に適した第２温度範囲に調整するための所定操作を受付けたとき、前記蓄電装置を前記第２温度範囲に調整する設定である第２モードとを含み、
前記表示装置は、前記第１モードおよび前記第２モードでの表示に共通要素を含むとともに、前記第１モードおよび前記第２モードのいずれか一方の前記共通要素に特定要素を付加し、
前記電池温調方法は、前記プロセッサが、
前記設定モードが前記第１モードおよび前記第２モードであるときに、前記共通要素を表示させるよう、前記表示装置を制御するステップと、
前記一方であるときに、前記特定要素を表示させるよう、前記表示装置を制御するステップとを含む、電池温調方法。

発明の詳細な説明【技術分野】
【０００１】
この開示は、電池温調システムおよび電池温調方法に関し、特に、車両に搭載された蓄電装置の温度を調整する電池温調システム、および、この電池温調システムにおける電池温調方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、充電施設を車両の目的地として設定すると、目的地に到着するまでに車載電池を充電に適した温度となるように予め温度調整（以下「温調」という）する技術があった（たとえば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０４４８８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術においては、カーナビゲーションシステムの操作による目的地の設定に合わせて、車載電池の温調制御が行われる。一方、車載電池の温調においては、ユーザが所望する場合にユーザが車載スイッチ等を操作することに応じて温調が行われることがある。このように、２つの温調制御はいずれも車載電池の温調を行う制御である。この両者の使い分けを行うことに改良の余地がある。
【０００５】
この開示は、上述した課題を解決するためになされたものであって、その目的は、蓄電装置の温度を調整する複数の設定を分かり易くユーザに伝えることでユーザビリティの低下を抑制することが可能な電池温調システムおよび電池温調方法を提供することである。
【課題を解決するための手段】
【０００６】
この開示に係る電池温調システムは、車両に搭載された蓄電装置の温度を調整する電池温調システムであって、蓄電装置の温度を調整する温度調整装置と、温度調整装置を制御するプロセッサと、温度調整装置の設定モードを表示する表示装置とを備える。温度調整装置の設定モードは、車両の走行経路が蓄電装置を充電可能な施設を含むことを契機として、施設に到着する際に蓄電装置を充電に適した第１温度範囲になるよう調整する設定である第１モードと、車両のユーザの蓄電装置を充電または走行に適した第２温度範囲に調整するための所定操作を受付けたとき、蓄電装置を第２温度範囲に調整する設定である第２モードとを含む。表示装置は、第１モードおよび第２モードでの表示に共通要素を含むとともに、第１モードおよび第２モードのいずれか一方の共通要素に特定要素を付加する。プロセッサは、設定モードが第１モードおよび第２モードであるときに、共通要素を表示させるとともに、一方であるときに、特定要素を表示させるよう、表示装置を制御する。
【０００７】
このような構成によれば、走行経路が蓄電装置を充電可能な施設を含むことを契機として蓄電装置を温度調整する第１モード、および、ユーザの所定操作に応じて蓄電装置を温度調整する第２モードであるときに、両モードにおいて共通要素が表示装置に表示されるとともに、両モードのいずれか一方であるときに、特定要素が表示される。その結果、蓄電装置の温度を調整する複数の設定を分かり易くユーザに伝えることでユーザビリティの低下を抑制することが可能な電池温調システムを提供することができる。
【０００８】

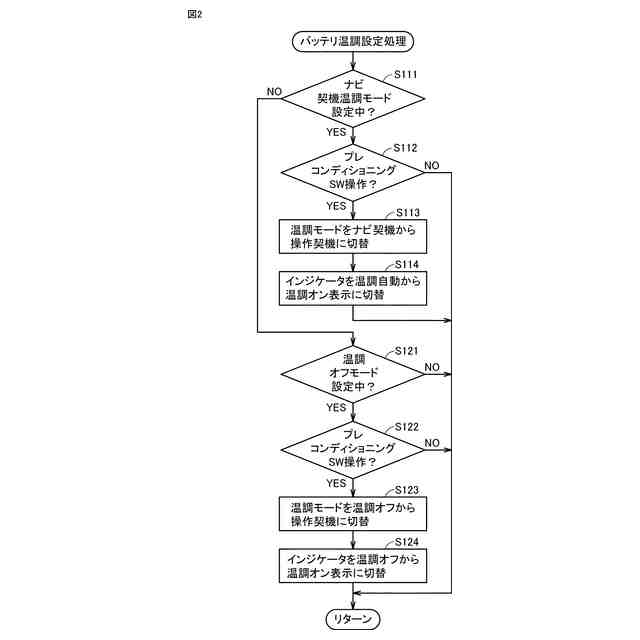

プロセッサは、設定モードに応じて蓄電装置の温度を調整するよう温度調整装置を制御し、設定モードが第１モードであるときに所定操作が受付けられた場合、第２モードを優先させるようにしてもよい。
【０００９】
このような構成によれば、走行経路が蓄電装置を充電可能な施設を含むことを契機として蓄電装置を温度調整する第１モードであるときに、蓄電装置を温度調整するためのユーザの所定操作が受付られた場合、ユーザの所定操作に応じて蓄電装置を温度調整する第２モードが優先される。その結果、蓄電装置の温度を調整するためのユーザの操作に応じて速やかに蓄電装置の温度を調整することができる。
【００１０】
プロセッサは、設定モードに応じて蓄電装置の温度を調整するよう温度調整装置を制御し、設定モードが第１モードであるときに所定操作が受付けられた場合、所定操作を却下し、第１モードを維持するようにしてもよい。
（【００１１】以降は省略されています）
