公開番号2025117951
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012963
出願日2024-01-31
発明の名称収容装置
出願人トヨタ自動車株式会社
代理人個人
主分類B60L 53/80 20190101AFI20250805BHJP(車両一般)
要約【課題】バッテリとの連結部分に加わる応力の集中を抑制することが可能な収容装置を提供すること。
【解決手段】本開示にかかる収容装置は、車両に電力を供給する交換式バッテリを収容する収容装置であって、バッテリが収容される収容空間、及び、前端部において収容空間を収容装置の外部に開口する開口部、を有する筐体と、開口部において、収容空間と収容装置の外部との間を開閉可能に設けられた蓋部と、筐体の後端部に設けられ、筐体の収容空間においてバッテリのコネクタと連結可能に構成されたコネクタと、蓋部の開閉に連動する第1部材と、第1部材に連動して、筐体の収容空間に収容されたバッテリの側面を押圧する押圧部材と、を備える。

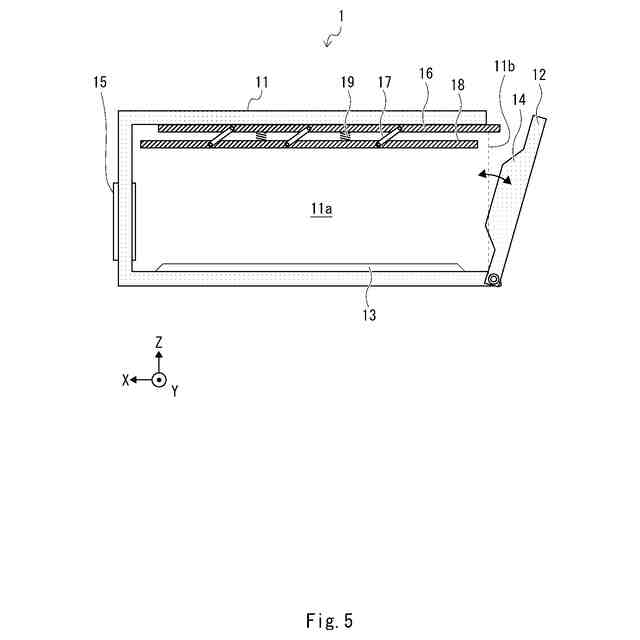

【選択図】図5
特許請求の範囲【請求項１】
車両に電力を供給する交換式バッテリを収容する収容装置であって、
前記交換式バッテリが収容される収容空間、及び、前端部において前記収容空間を前記収容装置の外部に開口する開口部、を有する筐体と、
前記開口部において、前記収容空間と前記収容装置の外部との間を開閉可能に設けられた蓋部と、
前記筐体の後端部に設けられ、前記筐体の収容空間において前記交換式バッテリのコネクタと連結可能に構成されたコネクタと、
前記蓋部の開閉に連動する第１部材と、
前記第１部材に連動して、前記筐体の収容空間に収容された前記交換式バッテリの側面を押圧する押圧部材と、
を備えた収容装置。
続きを表示（約 450 文字）【請求項２】
前記第１部材は、前記蓋部が開かれた場合に、前記筐体の収容空間から前記開口部を介して前記筐体の外部に張り出すように設けられ、且つ、前記蓋部が閉じられた場合に、張り出した前記第１部材が前記蓋部によって前記筐体の収容空間に押し込まれるように設けられている、
請求項１に記載の収容装置。
【請求項３】
前記収容装置は、前記蓋部が開かれた場合に前記押圧部材による前記交換式バッテリへの押圧を解消するためのバネをさらに備える、
請求項１に記載の収容装置。
【請求項４】
前記バネは、前記蓋部が閉じられた場合の前記押圧部材による前記交換式バッテリへの押圧方向と逆向きの張力が働くように設けられている、
請求項３に記載の収容装置。
【請求項５】
前記蓋部の内側に、当該蓋部が閉じられた場合に前記筐体の収容空間に収容された前記交換式バッテリの前端部を押圧する第２の押圧部材をさらに備える、
請求項１に記載の収容装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、収容装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、着脱可能な交換式のバッテリが搭載された車両が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－８４８４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
交換式バッテリを収容する収容装置の収容空間には、交換式バッテリを出し入れしやすくするための十分な隙間が設けられる必要がある。しかしながら、その場合、収容装置に収容された交換式バッテリが固定されず不安定になるため、外部振動などによって交換式バッテリが揺れてしまい、その結果、交換式バッテリのコネクタと収容装置のコネクタとの間の連結部分に応力が集中してしまう、という課題があった。
【０００５】
本開示は、以上の背景に鑑みなされたものであり、交換式バッテリとの連結部分に加わる応力の集中を抑制することが可能な収容装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示にかかる収容装置は、車両に電力を供給する交換式バッテリを収容する収容装置であって、前記交換式バッテリが収容される収容空間、及び、前端部において前記収容空間を前記収容装置の外部に開口する開口部、を有する筐体と、前記開口部において、前記収容空間と前記収容装置の外部との間を開閉可能に設けられた蓋部と、前記筐体の後端部に設けられ、前記筐体の収容空間において前記交換式バッテリのコネクタと連結可能に構成されたコネクタと、前記蓋部の開閉に連動する第１部材と、前記第１部材に連動して、前記筐体の収容空間に収容された前記交換式バッテリの側面を押圧する押圧部材と、を備える。この収容装置は、収容空間に交換式バッテリを出し入れしやすくするための十分な隙間が設けられていても、収容空間に収容された交換式バッテリを、蓋部の開閉に連動する押圧部材を用いて固定することができるため、交換式バッテリとの間の連結部分に加わる応力の集中を抑制することができる。
【０００７】
前記第１部材は、前記蓋部が開かれた場合に、前記筐体の収容空間から前記開口部を介して前記筐体の外部に張り出すように設けられ、且つ、前記蓋部が閉じられた場合に、張り出した前記第１部材が前記蓋部によって前記筐体の収容空間に押し込まれるように設けられていてもよい。第１部材と蓋部との物理的な接触によって第１部材を蓋部の開閉に連動させることにより、交換式バッテリや収容装置を大型化させることなく、交換式バッテリの着脱作業性を維持しつつ、外部振動によるコネクタへの応力集中を抑制することができる。
【０００８】
前記収容装置は、前記蓋部が開かれた場合に前記押圧部材による前記交換式バッテリへの押圧を解消するためのバネをさらに備えていてもよい。簡易な構成で、押圧部材による交換式バッテリの押圧を解消して、収容空間から交換式バッテリを取り出しやすくすることができる。
【０００９】
前記バネは、前記蓋部が閉じられた場合の前記押圧部材による前記交換式バッテリへの押圧方向と逆向きの張力が働くように設けられていてもよい。簡易な構成で、押圧部材による交換式バッテリの押圧を解消して、収容空間から交換式バッテリを取り出しやすくすることができる。
【００１０】
前記蓋部の内側に、当該蓋部が閉じられた場合に前記筐体の収容空間に収容された前記交換式バッテリの前端部を押圧する第２の押圧部材をさらに備えていてもよい。第２の押圧部材によって、収容空間に収容された交換式バッテリをさらに安定的に固定することができるため、交換式バッテリと収容装置との間の連結部分に加わる応力の集中を抑制することができる。
【発明の効果】
（【００１１】以降は省略されています）
