特許ウォッチ

公開番号2025118129
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013265
出願日2024-01-31
発明の名称重合体粒子の製造方法
出願人三菱ケミカル株式会社
代理人個人,個人,個人
主分類C08F 6/22 20060101AFI20250805BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】微粉の発生を低減できる重合体粒子の製造方法の提供。
【解決手段】重合体ラテックスと、凝固剤と、水に難溶な有機溶剤とを混合して凝固液を得る工程と、前記凝固液から前記有機溶剤を除去して凝固スラリーを得る工程と、を有し、前記重合体ラテックスに含まれる重合体は、下記式(1)で表される単量体由来の構成単位及びシロキサン由来の構成単位の少なくとも一方を含み、前記有機溶剤のハンセン溶解度パラメータの分散項(δD)が10～20MPa^1/2であり、分極項(δP)が10MPa^1/2以下であり、水素結合項(δH)が10MPa^1/2以下である、重合体粒子の製造方法。(式(1)中、R¹～R⁶は、H又はC数1～4のアルキル基である)

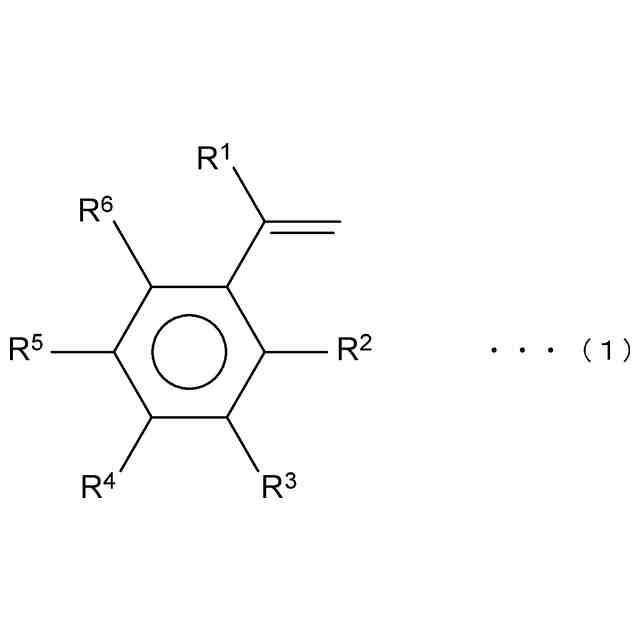

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>TIFF</com:ImageFormatCategory> <com:FileName>2025118129000008.tif</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">51</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">170</com:WidthMeasure> </com:Image>
【選択図】なし
特許請求の範囲【請求項１】
重合体ラテックスと、凝固剤と、水に難溶な有機溶剤とを混合して凝固液を得る工程と、
前記凝固液から前記有機溶剤を除去して凝固スラリーを得る工程と、
を有し、
前記重合体ラテックスに含まれる重合体は、下記式（１）で表される単量体由来の構成単位及びシロキサン由来の構成単位の少なくとも一方を含み、
前記有機溶剤のハンセン溶解度パラメータの分散項（δＤ）が１０～２０ＭＰａ
１/２
であり、分極項（δＰ）が１０ＭＰａ
１/２
以下であり、水素結合項（δＨ）が１０ＭＰａ
１/２
以下である、重合体粒子の製造方法。
TIFF
2025118129000007.tif
57
170
（式（１）中、Ｒ
１
～Ｒ
６
はそれぞれ独立して、水素原子又は炭素数１～４のアルキル基である。）
続きを表示（約 440 文字）【請求項２】
前記有機溶剤の沸点が１００℃以下である、請求項１に記載の重合体粒子の製造方法。
【請求項３】
前記有機溶剤がヘキサン及びヘプタンの少なくとも一方を含む、請求項１又は２に記載の重合体粒子の製造方法。
【請求項４】
前記有機溶剤の割合が、前記重合体ラテックスの固形分１００質量部に対して２～５０質量部である、請求項１又は２に記載の重合体粒子の製造方法。
【請求項５】
前記式（１）のＲ
１
が水素原子又はメチル基であり、Ｒ
２
～Ｒ
６
は水素原子である、請求項１又は２に記載の重合体粒子の製造方法。
【請求項６】
前記重合体ラテックスに含まれる重合体を構成する全ての構成単位の総質量に対して、前記式（１）で表される単量体由来の構成単位及び前記シロキサン由来の構成単位の総量が１０～１００質量％である、請求項１又は２に記載の重合体粒子の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、重合体粒子の製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
乳化重合で得られた重合体ラテックスから重合体を回収する方法としては、重合体ラテックスを凝固して粒子化させる凝析法や、噴霧乾燥法等が知られている。
凝析法により重合体粉体を回収する方法としては、例えば、重合体ラテックスと凝固剤（例えば、塩化アルミニウム、硫酸マグネシウム等の無機塩や、硫酸等の酸など）とを混合して凝固液を得た後に、凝固物を分離し、乾燥し、粉体として回収する方法が挙げられる（例えば特許文献１、２参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／２２５５８２号
特開２０２０－１２２１４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の回収方法では、微粉が発生しやすく、粉体の回収が困難となることがある。
本発明は、微粉の発生を低減できる重合体粒子の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、以下の態様を有する。
［１］重合体ラテックスと、凝固剤と、水に難溶な有機溶剤とを混合して凝固液を得る工程と、
前記凝固液から前記有機溶剤を除去して凝固スラリーを得る工程と、
を有し、
前記重合体ラテックスに含まれる重合体は、下記式（１）で表される単量体由来の構成単位及びシロキサン由来の構成単位の少なくとも一方を含み、
前記有機溶剤のハンセン溶解度パラメータの分散項（δＤ）が１０～２０ＭＰａ
１/２
であり、分極項（δＰ）が１０ＭＰａ
１/２
以下であり、水素結合項（δＨ）が１０ＭＰａ
１/２
以下である、重合体粒子の製造方法。
【０００６】

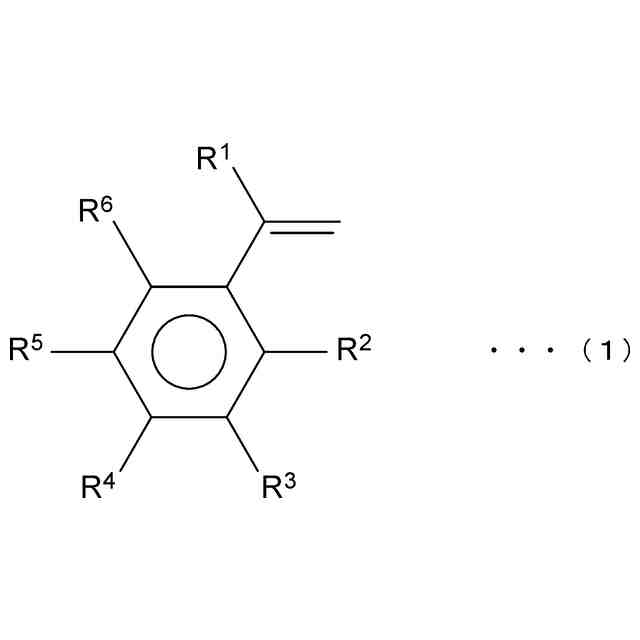

TIFF
2025118129000001.tif
57
170
【０００７】
式（１）中、Ｒ
１
～Ｒ
６
はそれぞれ独立して、水素原子又は炭素数１～４のアルキル基である。
【０００８】
［２］前記有機溶剤の沸点が１００℃以下である、前記［１］の重合体粒子の製造方法。
［３］前記有機溶剤がヘキサン及びヘプタンの少なくとも一方を含む、前記［１］又は［２］の重合体粒子の製造方法。
［４］前記有機溶剤の割合が、前記重合体ラテックスの固形分１００質量部に対して２～５０質量部である、前記［１］～［３］のいずれかの重合体粒子の製造方法。
［５］前記式（１）のＲ
１
が水素原子又はメチル基であり、Ｒ
２
～Ｒ
６
は水素原子である、前記［１］～［４］のいずれかの重合体粒子の製造方法。
［６］前記重合体ラテックスに含まれる重合体を構成する全ての構成単位の総質量に対して、前記式（１）で表される単量体由来の構成単位及び前記シロキサン由来の構成単位の総量が１０～１００質量％である、前記［１］～［５］のいずれかの重合体粒子の製造方法。
【発明の効果】
【０００９】
本発明によれば、微粉の発生を低減できる重合体粒子の製造方法を提供することができる。
【発明を実施するための形態】
【００１０】
本明細書においては、以下の用語の定義を採用する。
「構成単位」とは、単量体に由来する構成単位、すなわち単量体が重合することによって形成された構成単位、又は重合体を処理することによって構成単位の一部が別の構造に変換された構成単位を意味する。
メタクリレートとアクリレートの総称を「（メタ）アクリレート」と称し、メタクリル酸とアクリル酸の総称を「（メタ）アクリル酸」と称する。
「～」で表される数値範囲は、～の前後の数値を下限値及び上限値として含む数値範囲を意味する。
本明細書に開示の含有量、種々の物性値、性状値の数値範囲は、その下限値及び上限値を任意に組み合わせて新たな数値範囲とすることができる。

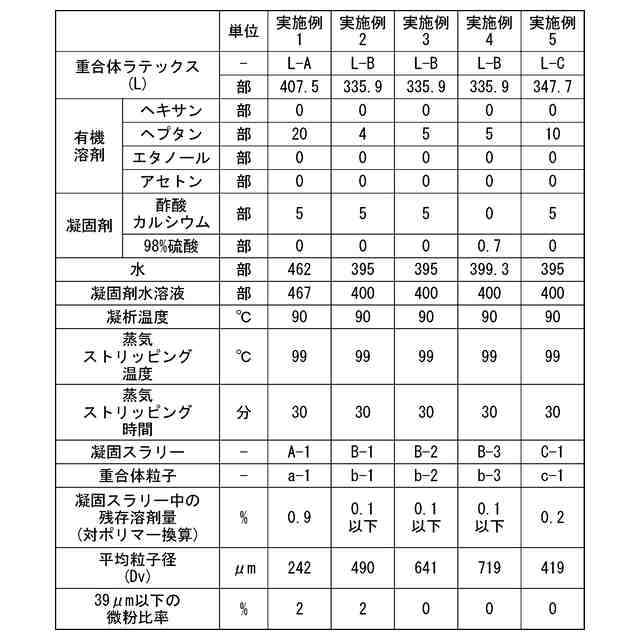

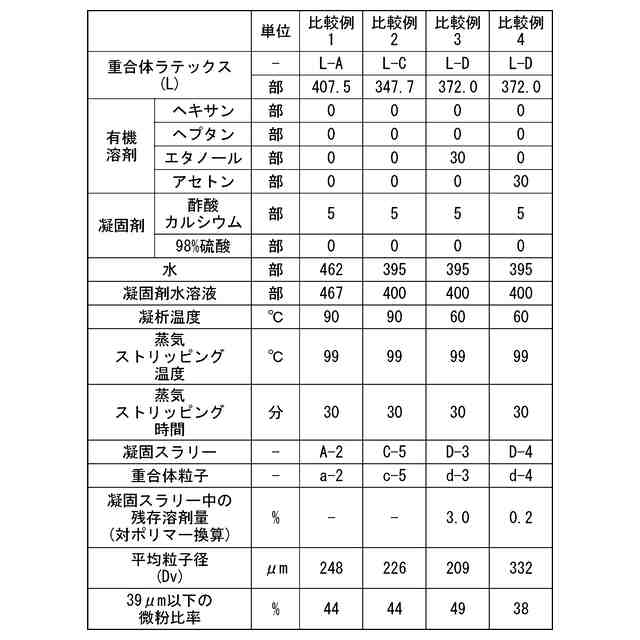

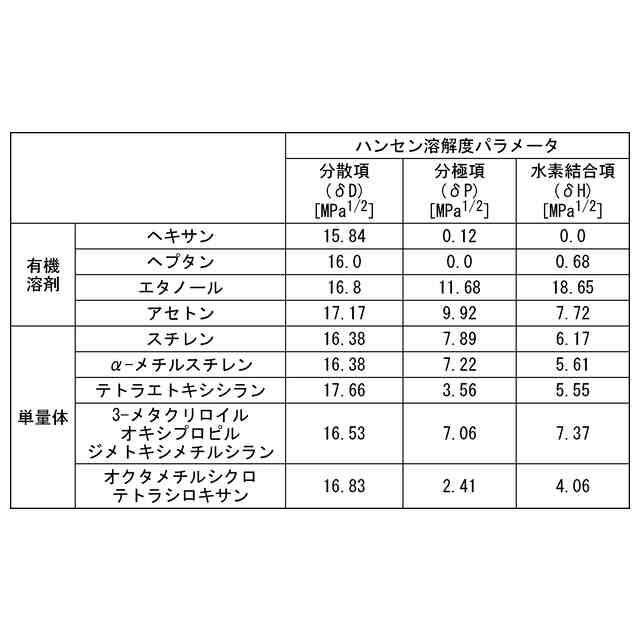

（【００１１】以降は省略されています）

関連特許
