公開番号2025118776
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025076832,2021075792
出願日2025-05-02,2021-04-28
発明の名称中間接続部材、電子モジュールの製造方法、電子モジュール、及び電子機器
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類H05K 1/14 20060101AFI20250805BHJP(他に分類されない電気技術)
要約【課題】高精度に配線部が配置される中間接続部材を得ること。

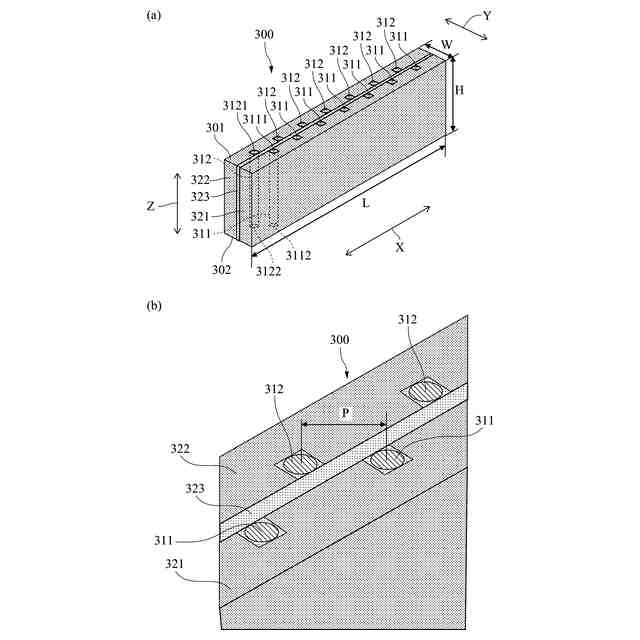

【解決手段】中間接続部材300は、絶縁基板部321と、絶縁基板部322と、絶縁基板部321及び絶縁基板部322の間に配置され、絶縁基板部321及び絶縁基板部322とは異なる材質の絶縁層部323と、を備える。中間接続部材300は、絶縁基板部321と絶縁層部323との間にZ方向に延在するように配置され、Z方向の両端面が外部に露出する複数の配線部311と、絶縁基板部322と絶縁層部323との間にZ方向に延在するように配置され、Z方向の両端面が外部に露出する複数の配線部312と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
互いに対向して配置される第１回路ユニット及び第２回路ユニット同士を電気的に接続するのに用いられる中間接続部材であって、
第１方向と交差する第２方向に互いに間隔をあけて配置された複数の第１配線部を備え、
前記複数の第１配線部の各々は、前記第１方向の両端面が外部に露出するように前記第１方向に延在して配置され、
前記複数の第１配線部のうち少なくとも１つは、第１幅であり、前記複数の第１配線部のうち少なくとも１つは、前記第１幅よりも広い第２幅である、
ことを特徴とする中間接続部材。
続きを表示（約 2,100 文字）【請求項２】
前記第２方向に互いに間隔をあけて配置された複数の第２配線部を更に備え、
前記複数の第２配線部は、前記第１方向及び前記第２方向と交差する第３方向に前記複数の第１配線部と間隔をあけて配置され、
前記複数の第２配線部の各々は、前記第１方向の両端面が外部に露出するように前記第１方向に延在して配置され、
前記複数の第２配線部のうち少なくとも１つは、第３幅であり、前記複数の第２配線部のうち少なくとも１つは、前記第３幅よりも広い第４幅である、
ことを特徴とする請求項１に記載の中間接続部材。
【請求項３】
前記複数の第１配線部に含まれる前記第２幅の第１配線部と、前記複数の第２配線部に含まれる前記第４幅の第２配線部とが、前記第２方向においてずれている、
ことを特徴とする請求項２に記載の中間接続部材。
【請求項４】
互いに対向して配置される第１回路ユニット及び第２回路ユニット同士を電気的に接続するのに用いられる中間接続部材であって、
第１方向と交差する第２方向に間隔をあけて配置された複数の第１配線部を備え、
前記複数の第１配線部の各々は、前記第１方向の両端面が外部に露出するように前記第１方向に延在して配置され、
前記複数の第１配線部のうち少なくとも１つは、第１厚さであり、前記複数の第１配線部のうち少なくとも１つは、前記第１厚さよりも厚い第２厚さである、
ことを特徴とする中間接続部材。
【請求項５】
前記第２方向に互いに間隔をあけて配置された複数の第２配線部を更に備え、
前記複数の第２配線部は、前記第１方向及び前記第２方向と交差する第３方向に前記複数の第１配線部と間隔をあけて配置され、
前記複数の第２配線部の各々は、前記第１方向の両端面が外部に露出するように前記第１方向に延在して配置され、
前記複数の第２配線部のうち少なくとも１つは、第３厚さであり、前記複数の第２配線部のうち少なくとも１つは、前記第３厚さよりも厚い第４厚さである、
ことを特徴とする請求項４に記載の中間接続部材。
【請求項６】
前記複数の第１配線部に含まれる前記第２厚さの第１配線部と、前記複数の第２配線部に含まれる前記第４厚さの第２配線部とが、前記第２方向においてずれている、
ことを特徴とする請求項５に記載の中間接続部材。
【請求項７】
第１絶縁基板部と、
第２絶縁基板部と、
前記複数の第１配線部が、前記第１絶縁基板部に配置され、
前記複数の第２配線部が、前記第２絶縁基板部に配置されている、
ことを特徴とする請求項２又は５に記載の中間接続部材。
【請求項８】
互いに対向して配置される第１回路ユニット及び第２回路ユニット同士を電気的に接続するのに用いられる中間接続部材であって、
第１絶縁基板部と、
第１方向と交差する第２方向に互いに間隔をあけて前記第１絶縁基板部に配置された複数の第１配線部を備え、
前記複数の第１配線部の各々は、前記第１方向の両端面が外部に露出するように前記第１方向に延在して配置され、
前記第１絶縁基板部は、前記複数の第１配線部のうちの１つの第１配線部の幅よりも幅の広い、及び／又は前記複数の第１配線部のうちの１つの第１配線部の厚さよりも深い第１溝部を含む、
ことを特徴とする中間接続部材。
【請求項９】
前記第２方向に互いに間隔をあけて前記第１絶縁基板部に配置された複数の第２配線部を更に備え、
前記複数の第２配線部は、前記第１方向及び前記第２方向と交差する第３方向に前記複数の第１配線部と間隔をあけて配置され、
前記複数の第２配線部の各々は、前記第１方向の両端面が外部に露出するように前記第１方向に延在して配置され、
前記第１絶縁基板部は、前記複数の第２配線部のうちの１つの第２配線部の幅よりも幅の広い、及び／又は前記複数の第２配線部のうちの１つの第２配線部の厚さよりも深い第２溝部を含む、
ことを特徴とする請求項８に記載の中間接続部材。
【請求項１０】
第２絶縁基板部と、
前記第２方向に互いに間隔をあけて前記第２絶縁基板部に配置された複数の第２配線部を更に備え、
前記複数の第２配線部は、前記第１方向及び前記第２方向と交差する第３方向に前記複数の第１配線部と間隔をあけて配置され、
前記複数の第２配線部の各々は、前記第１方向の両端面が外部に露出するように前記第１方向に延在して配置され、
前記第２絶縁基板部は、前記複数の第２配線部のうちの１つの第２配線部の幅よりも幅の広い、及び／又は前記複数の第２配線部のうちの１つの第２配線部の厚さよりも深い第２溝部を含む、
ことを特徴とする請求項８に記載の中間接続部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、２つの回路ユニット同士を電気的に接続する中間接続部材に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

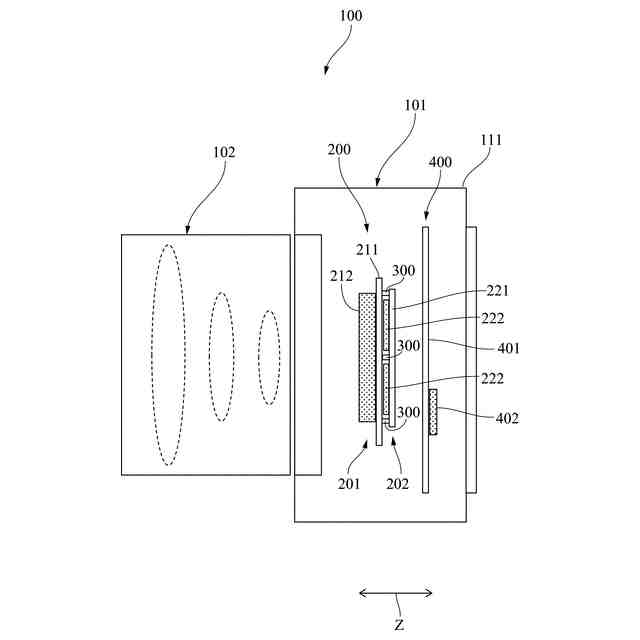

電子機器の一例であるデジタルカメラやカメラ内蔵のスマートフォンなどの撮像装置は、電子モジュールの一例である撮像モジュールを備える。撮像モジュールは、複数の電子部品を有する。撮像モジュールの場合、複数の電子部品のうちの１つの電子部品は、イメージセンサである。各電子部品は、プリント配線板などのリジッド基板に実装されるが、電子機器の小型化の要求から、撮像モジュールにおいては、高密度実装が要求されてきている。
【０００３】

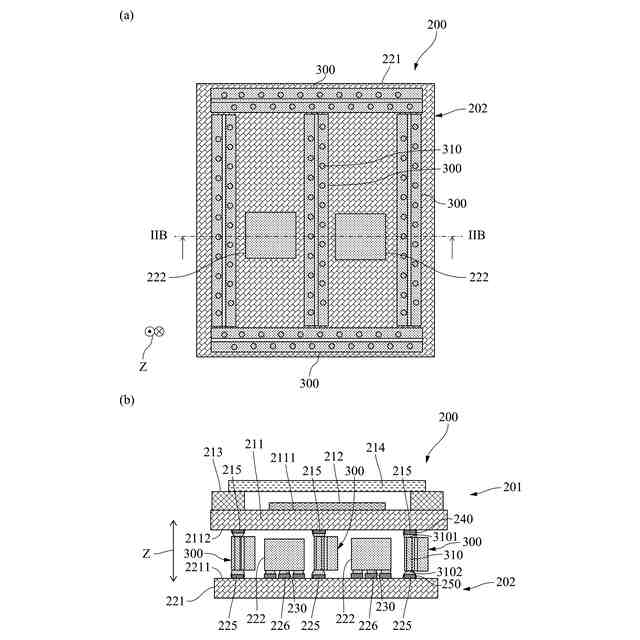

高密度実装を実現する構造の一つとして、回路ユニットを複数段に積み重ねることで構成された３次元実装構造が知られている。３次元実装構造には、互いに対向する２つの回路ユニット同士をはんだボールを用いて接続する方法や、互いに対向する２つの回路ユニット同士を、配線を有する中間接続部材を用いて接続する方法が知られている。２つの回路ユニットの２つのリジッド基板間に電子部品が配置されるような場合には、中間接続部材で２つの回路ユニット同士を接続する方法が用いられる。
【０００４】
特許文献１には、絶縁基板に複数のスルーホールを形成し、絶縁基板の各スルーホールに導体を充填することで構成された中間接続部材が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－１１１２３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
電子機器の更なる小型化の要求から、中間接続部材を用いた３次元実装構造の更なる小型化が要求されており、中間接続部材においては、配線の狭ピッチ化が求められてきている。スルーホールに配線を形成する方法では、機械式ドリルで絶縁基板に穴明け加工を施すのが一般的である。スルーホール同士を狭ピッチ化させようとすると、スルーホール間の絶縁材の部分が薄くなり、穴明け加工中にその薄肉の部分が剥がれたり変形したりするなど、配線の狭ピッチ化の要求に対し高精度な加工を維持するのが困難であった。
【０００７】
そこで、本発明は、高精度に配線部が配置される中間接続部材を得ることを目的とする。
【課題を解決するための手段】
【０００８】

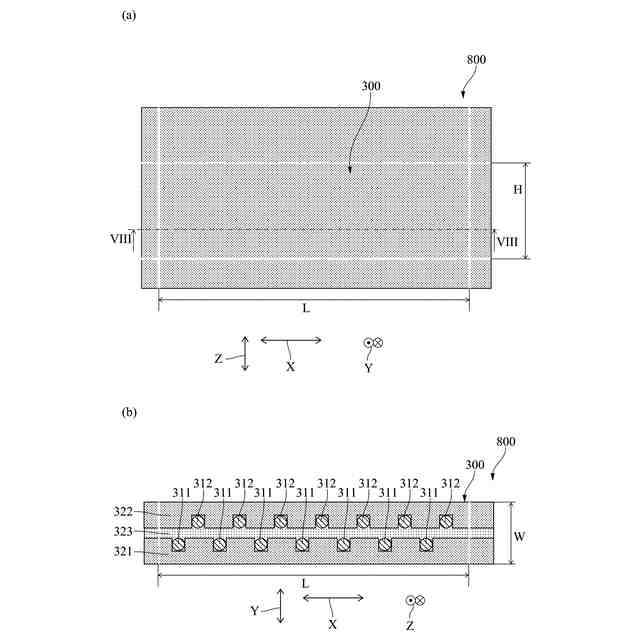

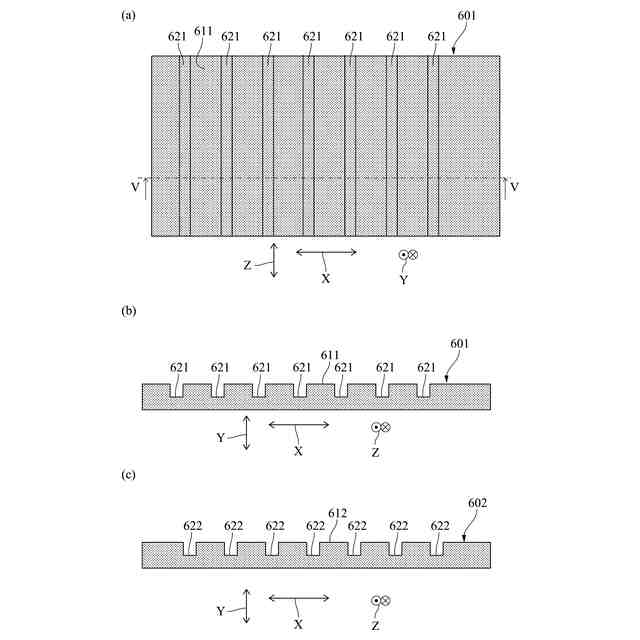

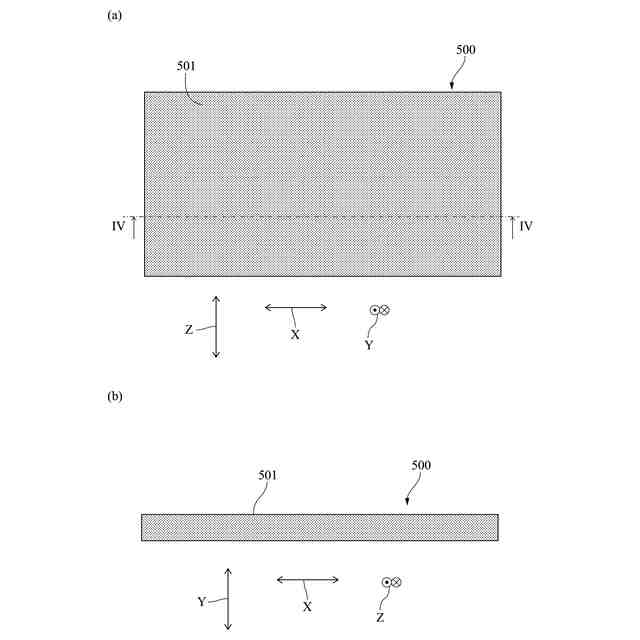

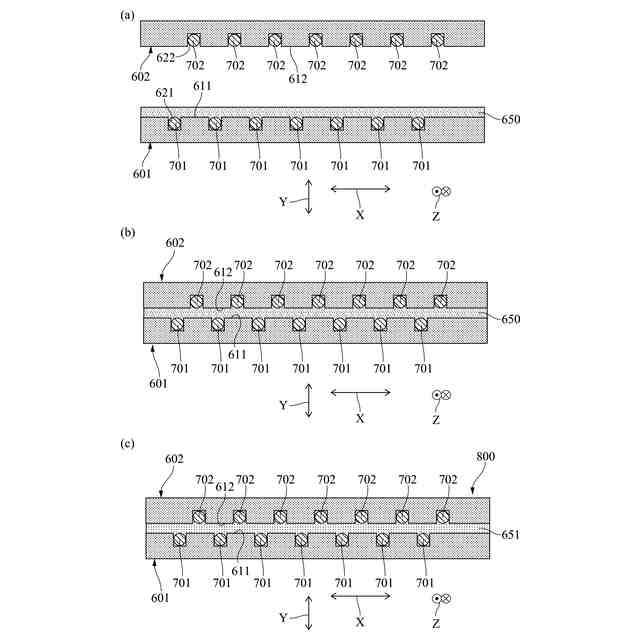

本発明の中間接続部材の製造方法は、互いに対向して配置される第１回路ユニット及び第２回路ユニット同士を電気的に接続するのに用いられる中間接続部材の製造方法であって、複数の第１溝を持つ第１主面を有する第１絶縁基板を形成する工程と、複数の第２溝を持つ第２主面を有する第２絶縁基板を形成する工程と、前記複数の第１溝に複数の第１導電性部材を配置する工程と、前記複数の第２溝に複数の第２導電性部材を配置する工程と、前記複数の第１導電性部材が延在する方向と前記複数の第２導電性部材が延在する方向とが揃うように、前記第１絶縁基板の前記第１主面と前記第２絶縁基板の前記第２主面とを絶縁部材を介して貼り合わせて構造体を形成する工程と、前記複数の第１導電性部材及び前記複数の第２導電性部材が延在する第１方向と交差する第２方向に前記構造体を切断する工程と、を備える、ことを特徴とする。
【０００９】
また、本発明の中間接続部材は、互いに対向して配置される第１回路ユニット及び第２回路ユニット同士を電気的に接続するのに用いられる中間接続部材であって、第１絶縁基板部と、第２絶縁基板部と、前記第１絶縁基板部及び前記第２絶縁基板部の間に配置され、前記第１絶縁基板部及び前記第２絶縁基板部とは異なる材質の絶縁層部と、前記第１絶縁基板部と前記絶縁層部との間に第１方向に延在するように配置され、前記第１方向の両端面が外部に露出する複数の第１配線部と、前記第２絶縁基板部と前記絶縁層部との間に前記第１方向に延在するように配置され、前記第１方向の両端面が外部に露出する複数の第２配線部と、を備える、ことを特徴とする。
【００１０】
また、本発明の中間接続部材は、互いに対向して配置される第１回路ユニット及び第２回路ユニット同士を電気的に接続するのに用いられる中間接続部材であって、第１方向と交差する第２方向に互いに間隔をあけて配置された複数の第１配線部を備え、前記複数の第１配線部の各々は、前記第１方向の両端面が外部に露出するように前記第１方向に延在して配置され、前記複数の第１配線部のうち少なくとも１つは、第１幅であり、前記複数の第１配線部のうち少なくとも１つは、前記第１幅よりも広い第２幅である、ことを特徴とする。
（【００１１】以降は省略されています）
