公開番号2025115013
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009305
出願日2024-01-25
発明の名称画像形成装置
出願人キヤノン株式会社
代理人個人,個人
主分類G03G 15/00 20060101AFI20250730BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】転写部材のクリーニング不良を低減すること。

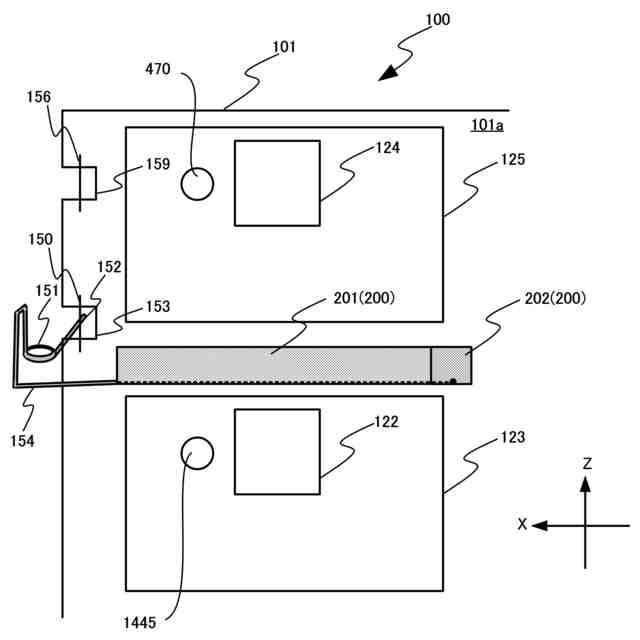

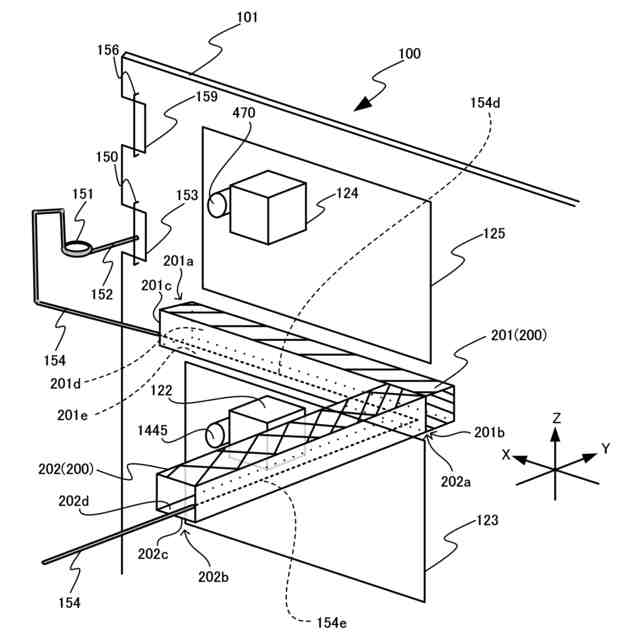

【解決手段】帯電用ジャンパー線150と帯電ローラ17とを接続するワイヤー154を備える画像形成装置において、ワイヤー154は、プリント基板101の面に直交するy方向に見たとき、帯電用コンバータ回路123と転写用コンバータ回路125との間に位置するワイヤー154dを有する。
【選択図】図9
特許請求の範囲【請求項１】
第１出力部を有し、負極性の電圧を生成して前記第１出力部から第１負荷に出力する第１回路と、第２出力部を有し、正極性の電圧を生成して前記第２出力部から第２負荷に出力する第２回路と、を有する電源回路基板と、
前記第１出力部と前記第１負荷とを接続する導通部と、
を備える画像形成装置において、
前記導通部は、前記電源回路基板の面に直交する第１方向に見たとき、前記第１回路と前記第２回路との間に位置する第１導通部を有することを特徴とする画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
前記導通部を支持するガイド部材を有し、
前記導通部は、前記第１導通部と接続され、前記第１負荷に向かって延びる第２導通部を有し、
前記ガイド部材は、前記第１導通部を支持する第１ガイド部材と、前記第２導通部を支持する第２ガイド部材を有することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第１回路は、第１コンデンサを有し、
前記第２回路は、第２コンデンサを有し、
前記面に平行な方向に見たときに、前記第１方向における前記面からの前記第１導通部の高さは、前記第１方向における前記面から前記第１コンデンサの高さ、又は、前記第１方向における前記面から前記第２コンデンサの高さより低いことを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記導通部は、前記第１コンデンサ及び前記第２コンデンサが実装されている前記電源回路基板の面と同じ面側に配置されていることを特徴する請求項３に記載の画像形成装置。
【請求項５】
前記ガイド部材は、前記第１回路と前記第２回路との間に位置し、前記第１回路と前記第２回路との間の沿面距離を増加させていることを特徴とする請求項２に記載の画像形成装置。
【請求項６】
前記第２出力部は、前記第１回路によって生成された前記負極性の電圧を前記第２負荷に出力することが可能であることを特徴とする請求項１に記載の画像形成装置。
【請求項７】

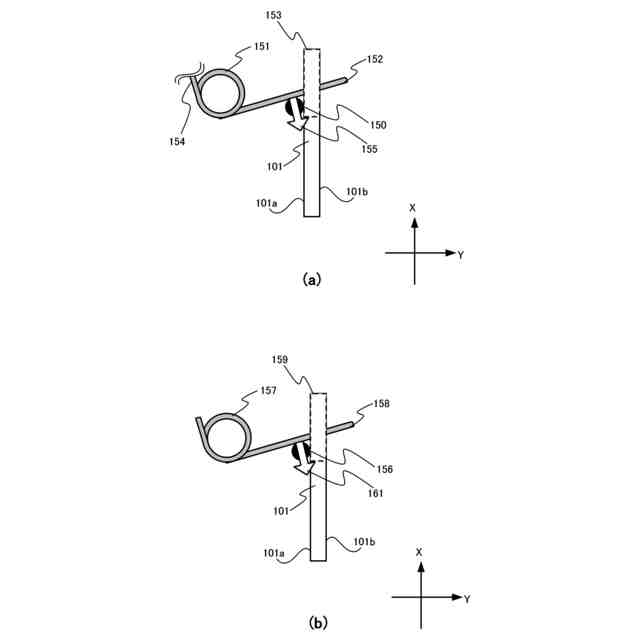

前記導通部は、ねじりコイルばねの一端側であり、前記ねじりコイルばねの他端側は、前記第１出力部に接続されていることを特徴とする請求項１に記載の画像形成装置。
【請求項８】
記録材に転写されるトナー像を担持する回転体を備え、

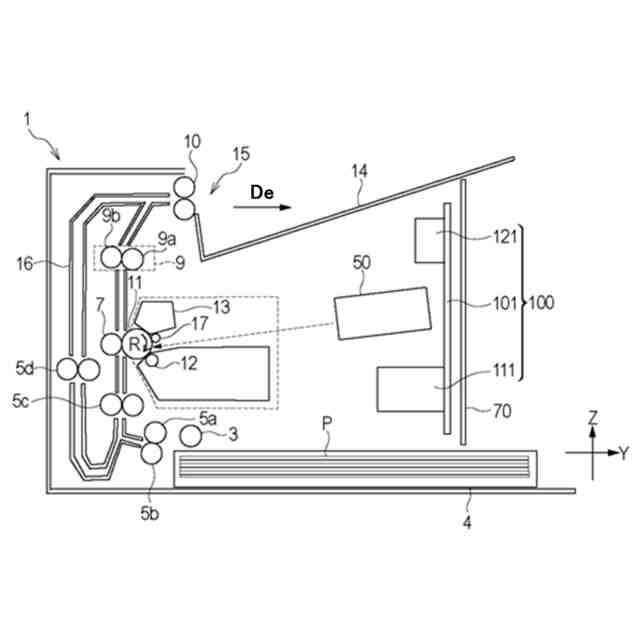

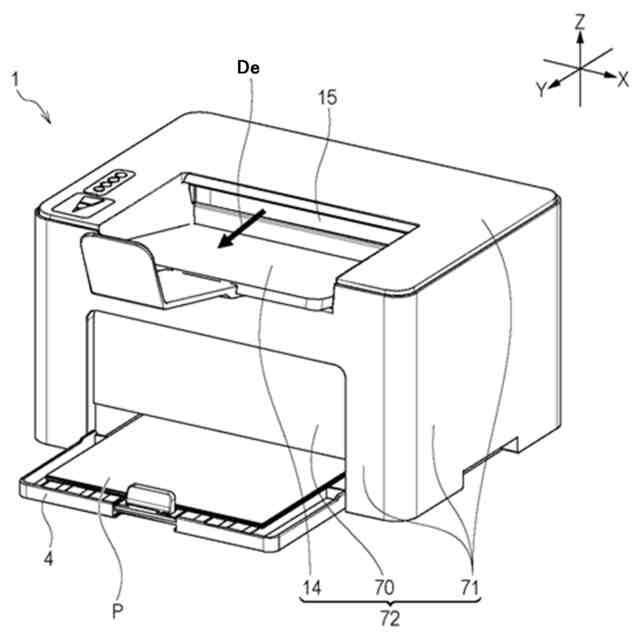

前記回転体の回転軸方向及び鉛直方向に直交する方向において記録材が排出される排出方向を前記画像形成装置の前面側としたとき、

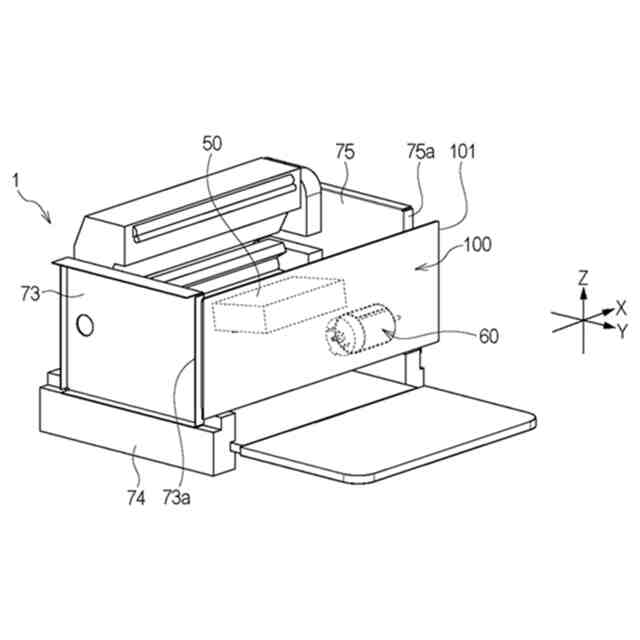

前記電源回路基板は、前記画像形成装置の前記前面側に配置されることを特徴とする請求項１に記載の画像形成装置。
【請求項９】
前記前面側に設けられたカバーと、
前記回転体上に静電潜像を形成するスキャナユニットと、

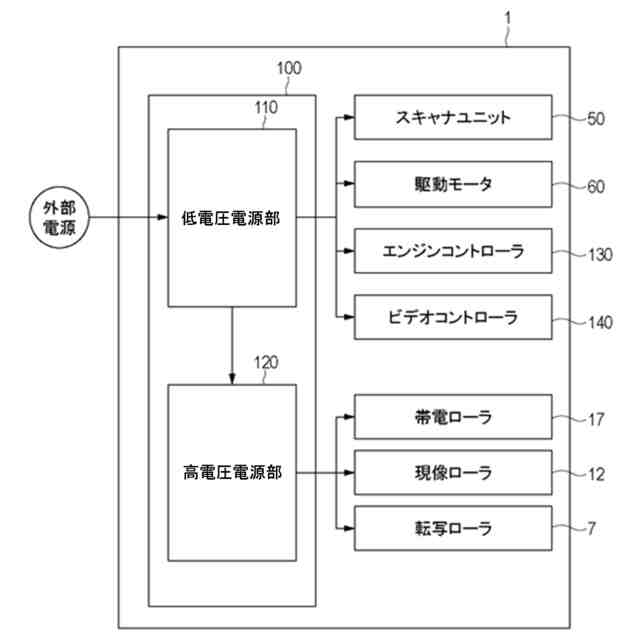

前記電源回路基板に実装された電子部品群と、
を備え、
前記電源回路基板は、前記カバーと前記スキャナユニットとの間に、前記排出方向に交差するように設けられ、
前記電子部品群は、前記スキャナユニットと対向する側の面に実装されていることを特徴とする請求項８に記載の画像形成装置。
【請求項１０】
前記導通部は、前記導通部が延びる延伸方向に直交する断面形状について、前記第１ガイド部材によって支持される第１位置における断面形状と、前記第１ガイド部材によって支持されない第２位置における断面形状と、が異なることを特徴とする請求項２に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、電子写真方式の画像形成装置では、導電性のローラに直流電圧を与えて帯電させ、適当な圧力を加えながら記録紙上を転がすことで、記録紙に電荷を与えるローラ転写方式がある。ローラ転写方式の場合、数百ボルトから６キロボルト程度の高い電圧を導電性のローラ（以下、転写ローラという。）に印加して記録紙への転写を行う。ローラ転写方式では、像担持体と転写ローラとの間に記録紙が差し込まれていないときは、転写ローラが像担持体に直接接触する。したがって、ジャムの発生によって記録紙が搬送されてこなかった場合などには、転写ローラの表面に現像剤が付着することで汚れてしまう。また、イニシャル動作中や連続印刷を行っているときの記録紙と次に搬送されている記録紙との間などでも、像担持体に現像剤が残っていると転写ローラの表面が汚れてしまう。この場合の現像剤付着量はごくわずかではあるが、長時間使用していると、次第に汚れがひどくなっていくおそれがある。
【０００３】
このように転写ローラが現像剤で汚れることはある程度避けられないことであり、転写ローラをクリーニングすることが必要となる。転写ローラのクリーニングは、非転写時に転写時と逆極性の電圧を転写ローラに印加し、静電気力により転写ローラの表面に付着した現像剤を像担持体に移動させることで行っている。したがって、転写ローラには、正負の高電圧を切り替えて出力することができる高電圧電源装置が必要である。正負の電圧を切り替えて印加する高電圧電源装置としては、例えば特許文献１に正負切り替え高電圧電源装置が提案されている。正負切り替え高電圧電源装置について、図１２に概略構成回路図に示す。
【０００４】
図１２に示すように、転写ローラ７には負の直流高電圧を出力する帯電電源用のトランス１４１４の２次側が接続されている。このことから、帯電電源駆動回路１４０４がＯＮ状態でかつ、転写電源駆動回路１４０２がＯＦＦ状態のときに、帯電電源用のトランス１４１４から転写ローラ７に抵抗１４５６を介して負の直流高電圧が出力される。よって、感光ドラム１１に画像を形成していないときに帯電電源駆動回路１４０４をＯＮすることで、転写ローラ７に負の直流高電圧を出力してクリーニングすることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－２０６４１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、負極性の高電圧を生成する第１回路（帯電電源）と正極性の高電圧を生成する第２回路（転写電源）とが接続されており、異極性電圧を重畳して出力する回路構成とする場合、第１回路で発生したノイズが第２回路に結合し、負の直流電圧出力が小さくなってしまう場合がある。負の直流電圧出力が小さくなった場合、転写部材のクリーニング不良が起きる可能性がある。
【０００７】
本発明は、このような状況のもとでなされたもので、転写部材のクリーニング不良を低減することを目的とする。
【課題を解決するための手段】
【０００８】
上述した課題を解決するために、本発明は、以下の構成を備える。
【０００９】
（１）第１出力部を有し、負極性の電圧を生成して前記第１出力部から第１負荷に出力する第１回路と、第２出力部を有し、正極性の電圧を生成して前記第２出力部から第２負荷に出力する第２回路と、を有する電源回路基板と、前記第１出力部と前記第１負荷とを接続する導通部と、を備える画像形成装置において、前記導通部は、前記電源回路基板の面に直交する第１方向に見たとき、前記第１回路と前記第２回路との間に位置する第１導通部を有することを特徴とする画像形成装置。
【発明の効果】
【００１０】
本発明によれば、転写部材のクリーニング不良を低減することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
