公開番号2025119868
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014951
出願日2024-02-02
発明の名称円筒杭回転圧入工法、及びそのジョイント
出願人報国エンジニアリング株式会社,株式会社ワイビーエム
代理人弁理士法人よつ葉国際特許事務所,個人,個人
主分類E02D 13/00 20060101AFI20250807BHJP(水工;基礎;土砂の移送)
要約【課題】効率的に杭打ち作業の施工を行うことのできる円筒杭回転圧入工法、及びその円筒杭回転圧入工法に使用するジョイントを提供する。

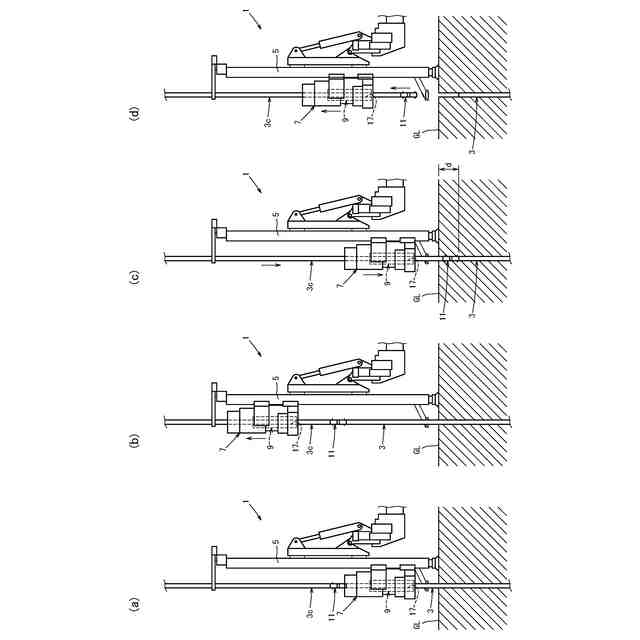

【解決手段】円筒杭回転圧入装置1のスイベルヘッド7に円筒杭3を取り付け、スイベルヘッド昇降駆動装置及び回転駆動装置により、円筒杭3を昇降及び回転させ、円筒杭3をGLへ杭打ちする円筒杭回転圧入工法において、GLに杭打ちされた円筒杭3の上端部と、円筒杭3の上方に配置される連結円筒杭3cの下端部とを、ジョイント11により、回転伝達可能に連結し、ジョイント11によって連結された円筒杭3及び連結円筒杭3cを、GLへ杭打ちするようにした。

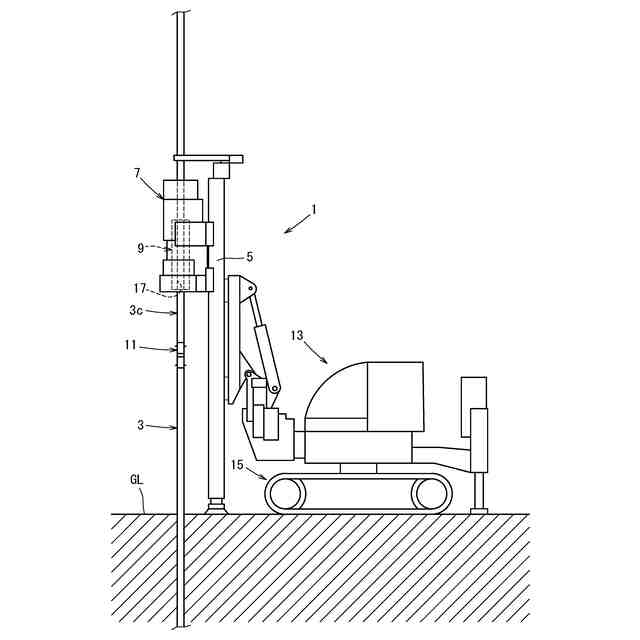

【選択図】図1
特許請求の範囲【請求項１】
円筒杭回転圧入装置のスイベルヘッドに円筒杭を取り付け、スイベルヘッド昇降駆動装置及び回転駆動装置により、前記円筒杭を昇降及び回転させ、前記円筒杭を地盤へ杭打ちする円筒杭回転圧入工法において、
地盤に杭打ちされた前記円筒杭の上端部と、前記円筒杭の上方に配置される連結円筒杭の下端部とを、ジョイントにより、回転伝達可能に連結し、
前記ジョイントによって連結された前記円筒杭及び前記連結円筒杭を、地盤へ杭打ちする、
円筒杭回転圧入工法。
続きを表示（約 1,100 文字）【請求項２】
前記円筒杭回転圧入装置は、
柱状のリーダと、
前記リーダに昇降可能に取り付けられたスイベルヘッドと、
前記スイベルヘッドに回転可能に軸支されたスピンドルと、
前記スピンドルの軸心に形成された貫通孔と、
前記貫通孔に挿入された円筒杭を固定するチャックと、
を備えた、
請求項１に記載する円筒杭回転圧入工法。
【請求項３】
前記円筒杭回転圧入装置は、
前記ジョイントによって連結された前記円筒杭及び前記連結円筒杭を地盤へ杭打ちするための起振装置を備えた、
請求項１又は２に記載する円筒杭回転圧入工法。
【請求項４】
前記チャックは、油圧により、前記円筒杭及び前記連結円筒を把持する請求項２に記載する円筒杭回転圧入工法。
【請求項５】

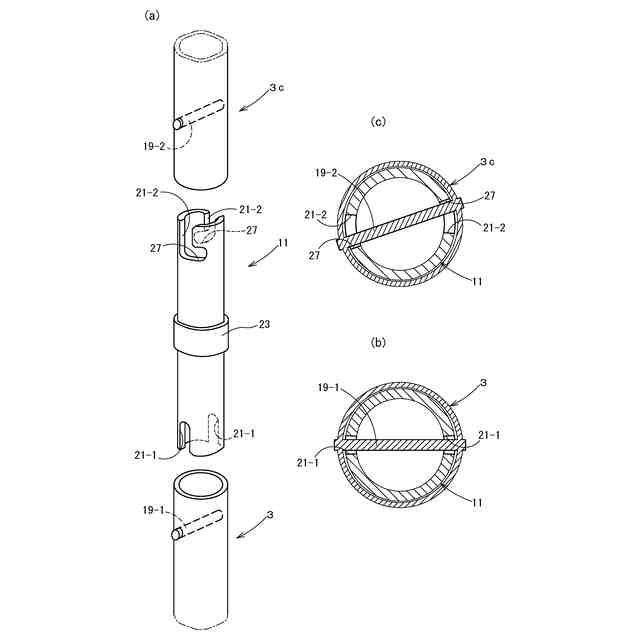

前記ジョイントは、
前記ジョイントの下端付近に設けられ、前記円筒杭の上端付近に設けられた第１のピンに係合される第１係合溝と、
前記ジョイントの上端付近に設けられ、前記連結円筒杭の下端付近に設けられた第２のピンに係合される第２係合溝と、
を備え、
前記第２係合溝は、前記連結円筒杭からの上への付勢力に抗して前記連結円筒杭から離脱しないＬ字状である、
請求項１又は２に記載する円筒杭回転圧入工法。
【請求項６】

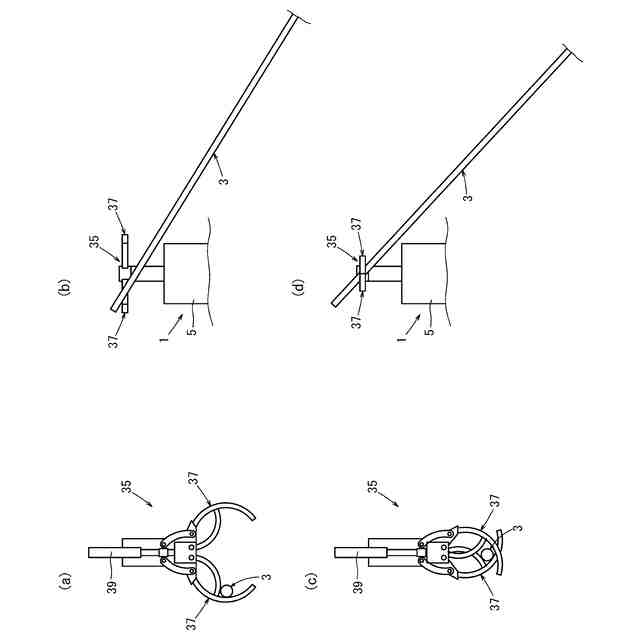

前記円筒杭又は前記連結円筒杭の中の前記スイベルヘッドに設置する設置円筒杭を保持するパイプガイドを、前記円筒杭回転圧入装置の頂上付近に設けて行う円筒杭回転圧入工法であり、
前記パイプガイドは、前記円筒杭回転圧入装置の頂上付近に固定される固定部と、前記設置円筒杭の中間付近を把持する把持爪と、を備え、前記把持爪が把持した前記設置円筒杭を前記スイベルヘッドに挿入して設置し得る、
請求項１又は２に記載する円筒杭回転圧入方法。
【請求項７】
前記請求項１又は２に記載する円筒杭回転圧入工法において使用し、地盤に杭打ちされた前記円筒杭の上端部と、前記円筒杭の上方に配置される連結円筒杭の下端部とを、回転伝達可能に連結するジョイントであり、
前記ジョイントの下端付近に設けられ、前記円筒杭の上端付近に設けられた第１のピンに係合される第１係合溝と、
前記ジョイントの上端付近に設けられ、前記連結円筒杭の下端付近に設けられた第２のピンに係合される第２係合溝と、
を備え、
前記第１係合溝は上下方向に真直であり、
前記第２係合溝は、前記連結円筒杭からの上への付勢力に抗して前記連結円筒杭から離脱しないＬ字状である、
ことを特徴とするジョイント。

発明の詳細な説明【技術分野】
【０００１】
本発明は、杭打ち機による鋼管杭等の円筒杭回転圧入工法、及びそのジョイントに関する。更に詳しくは、スイベルヘッドの回転駆動装置によって回転駆動されるスピンドルに円筒杭を取り付けて、スピンドルの回転を円筒杭に伝達して円筒杭を杭打ちする円筒杭回転圧入工法、及びそのジョイントに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
鋼管杭回転圧入装置は、筒状の鋼管杭を回転させて、鋼管杭の推進力により地中に埋め込む工法に使用される。鋼管杭の施工最終工程において、鋼管杭を所定の設計の高さまで埋め込む根入れ作業を行う。この根入れ作業のために、鋼管杭の上部に、上下方向に長いヤットコと呼ばれる部材を連結する（特許文献１、特許文献２）。ヤットコは、根入れする高さに応じた長さのものを複数種準備する必要がある。なお、ヤットコを使用する施工において、ヤットコは、回転駆動するスイベルヘッドのスピンドルに油圧チャックで固定する。
【０００３】
そして、中空スピンドルを備えたスイベルヘッドの油圧チャックにより、鋼管杭を固定して、回転及び圧入して杭打ちするものも知られている。また、地盤穿孔装置において、偏心している錘を回転させる起振装置で振動を起こして、地盤への穿孔を加速するものを本出願人は提案した（例えば、特許文献３等。特許文献３では、起振装置６，２５，３１を開示。）。また、ボーリングマシンにおいて、ボーリングロッドをスピンドルに固定するために、ボーリングロッドを外周から固定するチャックピースを駆動するのに皿バネでなく油圧ピストンで行うものが提案されている（特許文献４）。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１９７９６７号公報
特開２０１９－２１８７８７号公報
特開２００５－３３７００３号公報
特開平８－１３５３６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

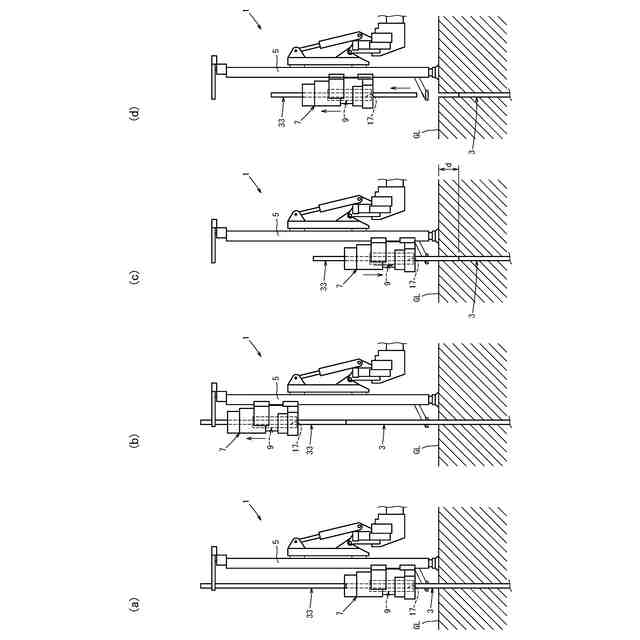

鋼管杭等の杭を打設する場合、ＧＬ（地盤面の計画高さ）より上に杭が出る場合、杭頭がＧＬより下になるように打ち込む根入れを行う必要がある。このため、杭を把持しているスイベルヘッドのチャックを解放して、チャックに専用のヤットコを装着して、ヤットコにより、杭に回転と圧入により、既定のＧＬより低い高さまで打設して根入れする。一の杭打ち地点での根入れが終了した後は、ヤットコを取り外す必要がある。すなわち、他の一の杭打ち地点において、ヤットコを外した状態で、杭をチャックして、回転と圧入を同時に負荷して杭を打ち込む必要がある。即ち、一の杭打ち地点で１本の杭を打ち込む毎に、スイベルヘッドのチャックにヤットコを着脱する必要がある。この場合、杭にヤットコを連結するための専用アタッチメントが必要となる。また、従来の円筒杭回転圧入工法の場合、根入れする高さに応じた長さのヤットコを複数種準備する必要がある。
【０００６】
本発明は、以上のような背景により以下の目的を達成するものである。
本発明の目的は、効率的に杭打ち作業の施工を行うことのできる、円筒杭回転圧入工法、及びそのジョイントを提供することにある。
本発明の他の目的は、ヤットコの脱着を行うことなく杭打ち作業の施工を行うことのできる、円筒杭回転圧入工法、及びそのジョイントを提供することにある。
【課題を解決するための手段】
【０００７】
以上詳記した課題を解決するために、本発明は、以下の手段を採用する。
本発明の手段１の円筒杭回転圧入工法は、
円筒杭回転圧入装置のスイベルヘッドに円筒杭を取り付け、スイベルヘッド昇降駆動装置及び回転駆動装置により、前記円筒杭を昇降及び回転させ、前記円筒杭を地盤へ杭打ちする円筒杭回転圧入工法において、
地盤に杭打ちされた前記円筒杭の上端部と、前記円筒杭の上方に配置される連結円筒杭の下端部とを、ジョイントにより、回転伝達可能に連結し、
前記ジョイントによって連結された前記円筒杭及び前記連結円筒杭を、地盤へ杭打ちする、
ことを特徴とする。
【０００８】
本発明の手段２の円筒杭回転圧入工法は、前記手段１において、
前記円筒杭回転圧入装置は、
柱状のリーダと、
前記リーダに昇降可能に取り付けられたスイベルヘッドと、
前記スイベルヘッドに回転可能に軸支されたスピンドルと、
前記スピンドルの軸心に形成された貫通孔と、
前記貫通孔に挿入された円筒杭を固定するチャックと、
を備えた、
ことを特徴とする。
【０００９】
本発明の手段３の円筒杭回転圧入工法は、前記手段１又は２において、
前記円筒杭回転圧入装置は、
前記ジョイントによって連結された前記円筒杭及び前記連結円筒杭を地盤へ杭打ちするための起振装置を備えた、
ことを特徴とする。
【００１０】
本発明の手段４の円筒杭回転圧入工法は、前記手段２において、
前記チャックは、油圧により、前記円筒杭及び前記連結円筒を把持する
ことを特徴とする。
（【００１１】以降は省略されています）
