公開番号2025109602
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003595
出願日2024-01-12
発明の名称簡易免震構造
出願人個人
代理人個人
主分類E02D 27/34 20060101AFI20250717BHJP(水工;基礎;土砂の移送)
要約【課題】比較的低コストで、免震性能が向上する簡易免震構造を提供する。

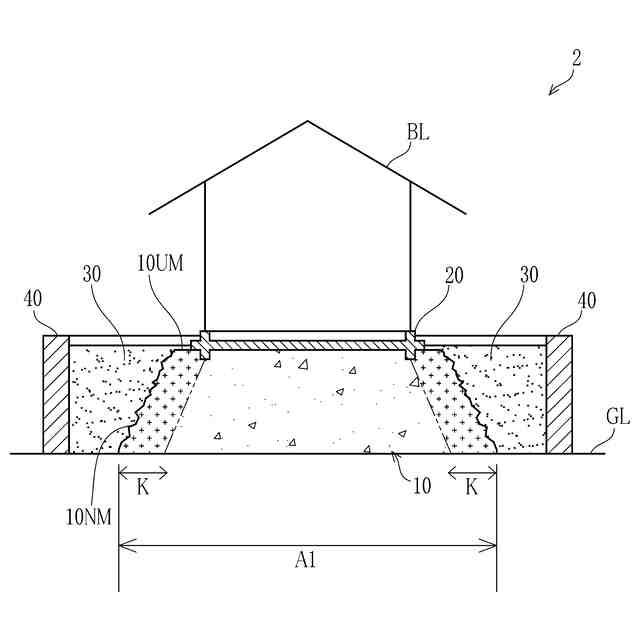

【解決手段】簡易免震構造2は、建物BLを支持するものであり、砕石又は砂利を含むバラスト10と、バラスト10の上に設けられた基礎20と、バラスト10の周囲を覆う崩れ防止構造30と、崩れ防止構造30の周囲に設けられた枠体40と、を備える。バラスト10は、基準となる地表面GLの上に設定された対象エリアA1に形成される。崩れ防止構造30は、バラスト10の周囲に設けられる。崩れ防止構造30には土や小石や砂が含まれる。この土は、バラスト10を構成する砕石又は砂利の隙間に侵入可能なものであることが好ましい。枠体40は、基準となる地表面GLの上において、バラスト10の周囲に設けられる。枠体40の形成材料として、コンクリートであることが好ましい。
【選択図】図1
特許請求の範囲【請求項１】
バラストと、
前記バラストの上に設けられた基礎と、
前記バラストの周囲を覆う崩れ防止構造と、を備えることを特徴とする簡易免震構造。
続きを表示（約 500 文字）【請求項２】
前記崩れ防止構造は、前記バラストを構成する砂利又は砕石の隙間に侵入可能な土、砂、又は小石のうち少なくとも１つを含むことを特徴とする請求項１記載の簡易免震構造。
【請求項３】
前記バラストを囲む枠体を備えることを特徴とする請求項２記載の簡易免震構造。
【請求項４】
前記バラストと前記枠体は、地表の上、又は共通の地中面の上に設けられたことを特徴とする請求項３記載の簡易免震構造。
【請求項５】

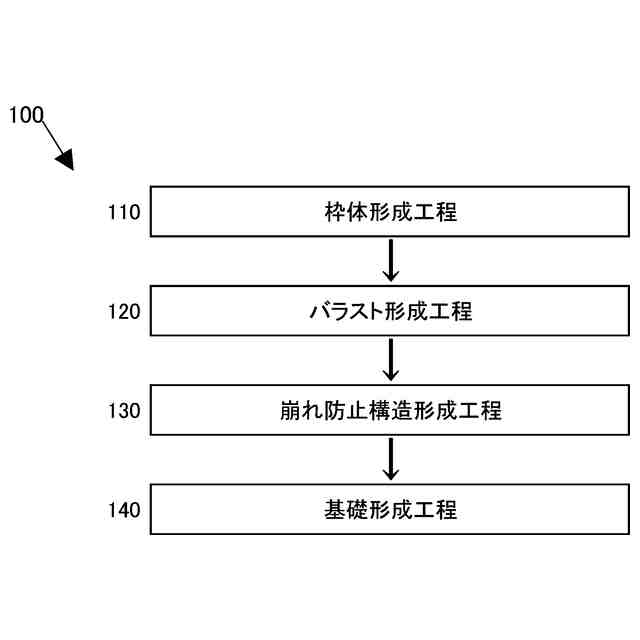

バラストを対象エリア上に設けるバラスト形成工程と、
前記バラストの周囲を覆うように崩れ防止構造を設ける崩れ防止構造形成工程と、
基礎を前記バラスト上に設ける基礎形成工程と、を備え、
前記崩れ防止構造は、前記バラストを構成する砂利又は砕石の隙間に侵入可能な土を含むことを特徴とする簡易免震工法。
【請求項６】
前記対象エリアの周りに枠体を形成する枠体形成工程を備え、
前記崩れ防止構造形成工程では、前記枠体及び前記バラストの間に崩れ防止構造を充填することを特徴とする請求項５記載の簡易免震工法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、簡易免震構造及び簡易免震工法に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
最近の免震技術としては、建物と土台の基礎との間に積層ゴム体やベアリング等を活用した免震装置を設置し、地震の揺れが直接建物に伝わるのを防止する建築工法が一般的である。
【０００３】
しかし、免震装置を設置した建築工法では、地震動が直接建物に伝わり難いため、家具や什器等の転倒を減少する効果が分かっていても、免震戸建住宅に関わる初期投資（設計費や施工費）が高額と成ると共に、免新装置の機能を維持するための定期保守、及び定期的に取替え工事が必要となり、戸建住宅市場への普及が進んでいないのが現状である。
【０００４】
この改善策として砕石や砂利を利用した戸建住宅、設備、装置等の軽量構造物に免震機能を付与するための簡易免震構造がある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－１８４９８４
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の簡易免震工法は、比較的低コストで実施できるものの、免震性能が十分ではなかった。
【０００７】
そこで本発明は、比較的低コストで、免震性能が向上する簡易免震構造及び簡易免震工法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の簡易免震構造は、バラストと、前記バラストの上に設けられた基礎と、前記バラストの周囲を覆う崩れ防止構造と、を備えることを特徴とする。
【０００９】
前記崩れ防止構造は、前記バラストを構成する砂利又は砕石の隙間に侵入可能な土、砂、又は小石のうち少なくとも１つを含むことが好ましい。前記バラストを囲む枠体を備えることが好ましい。前記バラストと前記枠体は、地表の上、又は共通の地中面の上に設けられたことが好ましい。
【００１０】
本発明の簡易免震工法は、バラストを対象エリア上に設けるバラスト形成工程と、前記バラストの周囲を覆うように崩れ防止構造を設ける崩れ防止構造形成工程と、基礎を前記バラスト上に設ける基礎形成工程と、を備え、前記崩れ防止構造は、前記バラストを構成する砂利又は砕石の隙間に侵入可能な土を含むことを特徴とする。
（【００１１】以降は省略されています）
