公開番号2025119918
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024015049
出願日2024-02-02
発明の名称撮像装置、その制御方法及びプログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G02B 7/28 20210101AFI20250807BHJP(光学)
要約【課題】特性の異なるレンズユニットを用いる場合であっても、AF枠を画面内の所望の位置に移動させることが可能な撮像装置を提供する。
【解決手段】実施形態に係る撮像装置は、レンズユニットを装着可能であり、装着されているレンズユニットの特性を取得する取得手段と、移動操作を受け付ける操作手段と、表示手段に表示された撮像信号に対してデフォーカス量を検出する領域を示すAF枠の位置を、操作手段に対する移動操作に応じて制御する制御手段と、を有する。制御手段は、装着されているレンズユニットの特性に基づき、操作手段への移動操作の同じ操作量に対して、1つの光軸を有する結像光学系を有する第1の特性のレンズユニットの場合と光軸の異なる複数の結像光学系を有する第2の特性のレンズユニットの場合とでAF枠の位置の移動量が異なるように制御する。
【選択図】図6
特許請求の範囲【請求項１】
レンズユニットを装着可能な撮像装置であって、
装着されているレンズユニットの特性を取得する取得手段と、
移動操作を受け付ける操作手段と、
表示手段に表示された撮像信号に対してデフォーカス量を検出する領域を示すＡＦ枠の位置を、前記操作手段に対する移動操作に応じて制御する制御手段と、を有し、
前記制御手段は、装着されているレンズユニットの特性に基づき、前記操作手段への移動操作の同じ操作量に対して、１つの光軸を有する結像光学系を有する第１の特性のレンズユニットの場合と光軸の異なる複数の結像光学系を有する第２の特性のレンズユニットの場合とで前記ＡＦ枠の位置の移動量が異なるように制御する、ことを特徴とする撮像装置。
続きを表示（約 1,700 文字）【請求項２】
前記制御手段は、装着されているレンズユニットの特性に基づき、前記操作手段への移動操作の同じ操作量に対して、前記第１の特性のレンズユニットの場合よりも前記第２の特性のレンズユニットの場合の前記ＡＦ枠の位置の移動量が小さくなるように制御する、ことを特徴とする請求項１に記載の撮像装置。
【請求項３】
前記制御手段は、前記操作手段への移動操作の同じ操作量に対して、前記第２の特性のレンズユニットの場合の前記移動量が前記第１の特性のレンズユニットの場合の前記移動量の半分になるように、前記ＡＦ枠の位置の移動を制御する、ことを特徴とする請求項２に記載の撮像装置。
【請求項４】
レンズユニットを装着可能な撮像装置であって、
装着されているレンズユニットの特性を取得する取得手段と、
移動操作を受け付ける操作手段と、
表示手段に表示された撮像信号に対してデフォーカス量を検出する領域を示すＡＦ枠の位置を、前記操作手段に対する移動操作に応じて制御する制御手段と、を有し、
前記制御手段は、装着されているレンズユニットの特性に基づき、前記操作手段への移動操作の同じ操作量に対して、レンズの射影方式が等距離射影である第１の特性のレンズユニットの場合と、レンズの射影方式が中心射影である第２の特性のレンズユニットの場合とで前記ＡＦ枠の位置の移動量が異なるように制御する、ことを特徴とする撮像装置。
【請求項５】
前記第１の特性のレンズユニットと前記第２の特性のレンズユニットとは、それぞれが、光軸の異なる複数の結像光学系を有する、ことを特徴とする請求項４に記載の撮像装置。
【請求項６】
前記制御手段は、前記操作手段への移動操作の同じ操作量に対して、装着されているレンズユニットの射影方式が等距離射影である場合の前記移動量が、装着されているレンズユニットの射影方式が中心射影である場合の前記移動量より大きくなるように、前記ＡＦ枠の位置の移動を制御する、ことを特徴とする請求項４に記載の撮像装置。
【請求項７】
前記制御手段は、装着されているレンズユニットのレンズの射影方式が等距離射影である場合、前記移動量を、前記表示手段に表示された撮像信号上の画角に応じて増加させ、装着されているレンズユニットのレンズの射影方式が中心射影である場合、前記移動量を、前記表示手段に表示された撮像信号上の画角に応じて変更しないように、前記ＡＦ枠の位置の移動を制御する、ことを特徴とする請求項４に記載の撮像装置。
【請求項８】
レンズユニットを装着可能な撮像装置であって、
装着されているレンズユニットの特性を取得する取得手段と、
移動操作を受け付ける操作手段と、
表示手段に表示された撮像信号に対してデフォーカス量を検出する領域を示すＡＦ枠の位置を、前記操作手段に対する移動操作に応じて制御する制御手段と、を有し、
前記制御手段は、装着されているレンズユニットの特性に基づき、前記操作手段への移動操作の同じ操作量に対して、レンズの種類が魚眼レンズである第１の特性のレンズユニットの場合と、レンズの種類が魚眼レンズでない第２の特性のレンズユニットの場合とで前記ＡＦ枠の位置の移動量が異なるように制御する、ことを特徴とする撮像装置。
【請求項９】
前記第１の特性のレンズユニットと前記第２の特性のレンズユニットとは、それぞれが、光軸の異なる複数の結像光学系を有する、ことを特徴とする請求項８に記載の撮像装置。
【請求項１０】
前記制御手段は、前記操作手段への移動操作の同じ操作量に対して、装着されているレンズユニットのレンズの種類が魚眼レンズである場合の前記移動量が、装着されているレンズユニットのレンズの種類が魚眼レンズでない場合の前記移動量より大きくなるように、前記ＡＦ枠の位置の移動を制御する、ことを特徴とする請求項８に記載の撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置、その制御方法及びプログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、レンズ交換式カメラに装着可能な交換レンズ（レンズユニット）として、ＶＲ（ＶｉｒｔｕａｌＲｅａｌｉｔｙ）画像を取得可能なように同一の方向を向いた２つの光学系を有するレンズユニットが知られている（特許文献１）。このようなレンズユニットを用いることにより、一度の撮影により容易にＶＲ画像を作成可能な視差のある２枚の画像を取得することができる。
【０００３】
また、１つの光学系を有するレンズユニットでも複数の光学系を有するレンズユニットでも、光学系が中心射影であり被写体と像とを相似に撮影できるものと、上下左右１８０度（半球、画像中心から全方向に９０度）以上の広範囲を撮影できるものがある。後者は総称して魚眼レンズとも呼ばれる。このように、レンズ交換式カメラでは、様々なレンズユニットが使用され得る。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１８９５３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、オートフォーカス機能を備えるカメラには、所望の被写体にピントを合わせるために、ユーザ操作に応じてオートフォーカス（ＡＦ）枠を移動させる機能を有するものが知られている。ＡＦ枠は、表示させた撮像信号に対して、デフォーカス量を検出する領域を示す枠（フレーム）である。装着しているレンズユニットによって表示させた撮像信号に変化が生じるため、ＡＦ枠の操作感にも影響が生じ得る。従来技術では、特性の異なるレンズユニットを装着可能である場合に、ＡＦ枠を適切に制御する技術について考慮していなかった。
【０００６】
本発明は、上記課題に鑑みてなされ、その目的は、特性の異なるレンズユニットを用いる場合であっても、ＡＦ枠を画面内の所望の位置に移動させることが可能な技術を実現することである。
【課題を解決するための手段】
【０００７】
この課題を解決するため、例えば本発明の撮像装置は以下の構成を備える。すなわち、レンズユニットを装着可能な撮像装置であって、装着されているレンズユニットの特性を取得する取得手段と、移動操作を受け付ける操作手段と、表示手段に表示された撮像信号に対してデフォーカス量を検出する領域を示すＡＦ枠の位置を、前記操作手段に対する移動操作に応じて制御する制御手段と、を有し、前記制御手段は、装着されているレンズユニットの特性に基づき、前記操作手段への移動操作の同じ操作量に対して、１つの光軸を有する結像光学系を有する第１の特性のレンズユニットの場合と光軸の異なる複数の結像光学系を有する第２の特性のレンズユニットの場合とで前記ＡＦ枠の位置の移動量が異なるように制御する、ことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、特性の異なるレンズユニットを用いる場合であっても、ＡＦ枠を画面内の所望の位置に移動させることが可能になる。
【図面の簡単な説明】
【０００９】

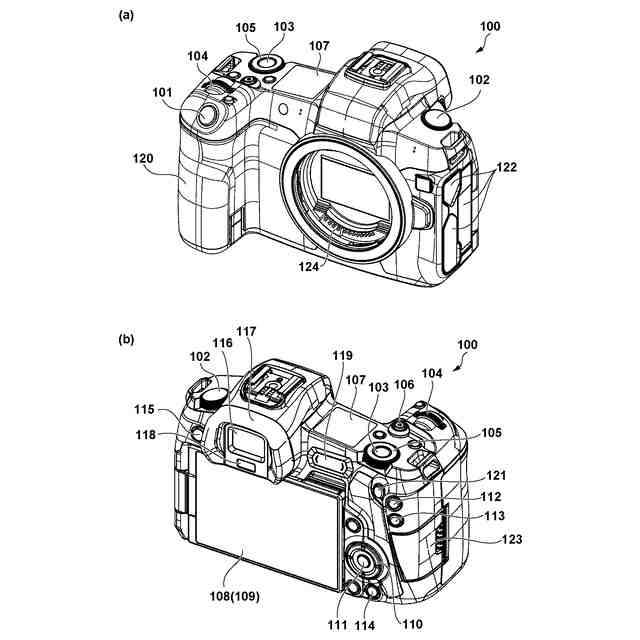

実施形態１に係る撮像装置の一例としてのカメラの外観構成の一例を示す図

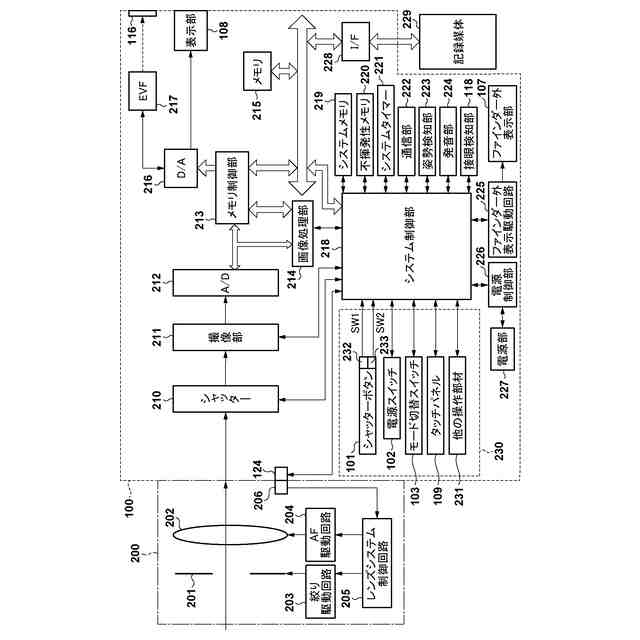

実施形態１に係るレンズユニットの一例としての一眼レンズユニットを装着しているカメラの内部構成の一例を示す図

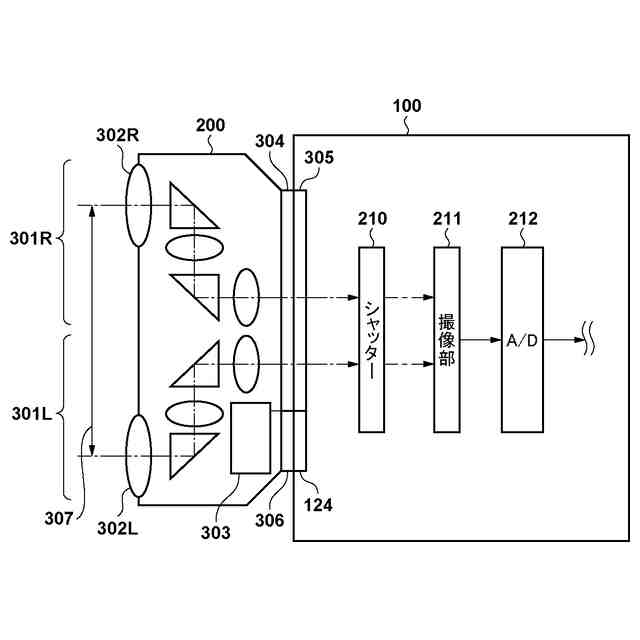

実施形態１に係るレンズユニットの一例としての二眼レンズユニットの構成の一例を示す模式図

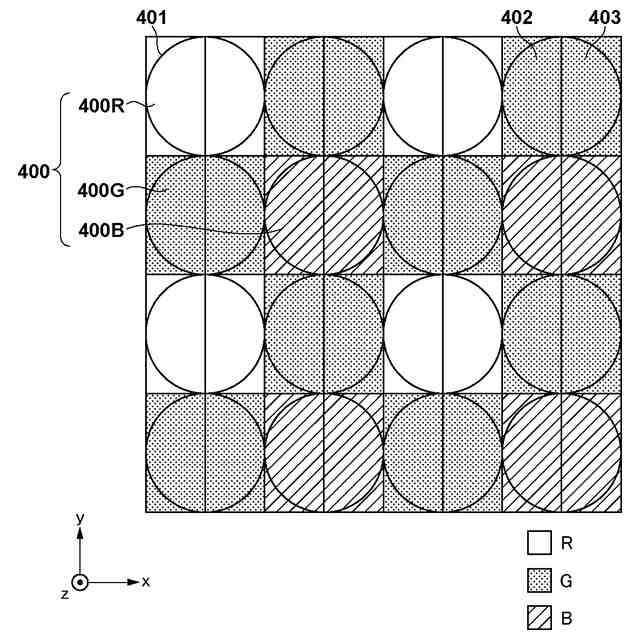

実施形態１に係る撮像部内の撮像素子の画素配列の一例を示す概略図

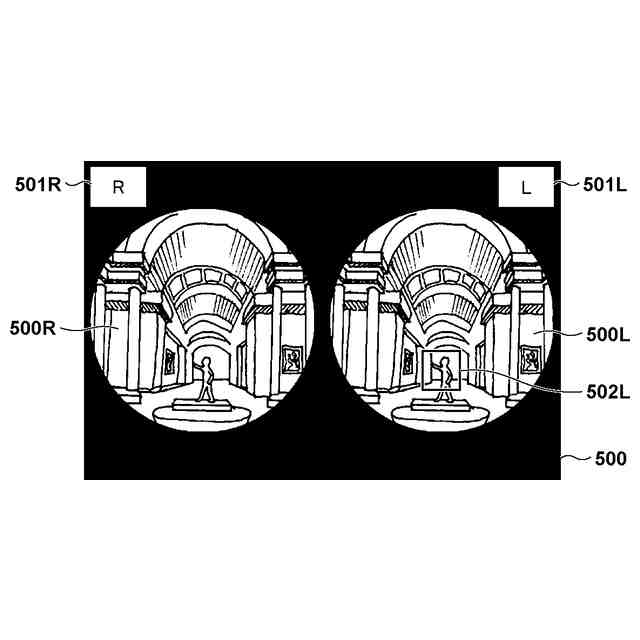

実施形態１に係る二眼レンズユニットを装着しているカメラにおけるライブビュー画像の表示例を示す図

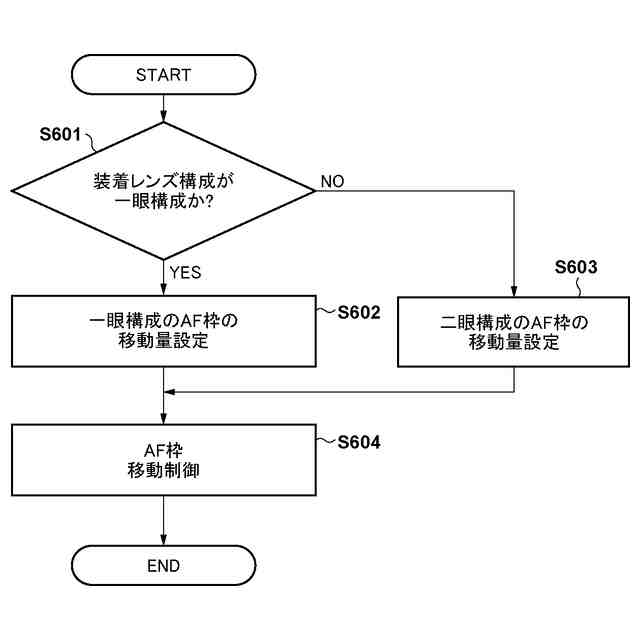

実施形態１におけるＡＦ枠の移動制御処理を示すフローチャート
実施形態２におけるＡＦ枠の移動制御処理を示すフローチャート
実施形態３におけるＡＦ枠の移動制御処理を示すフローチャート

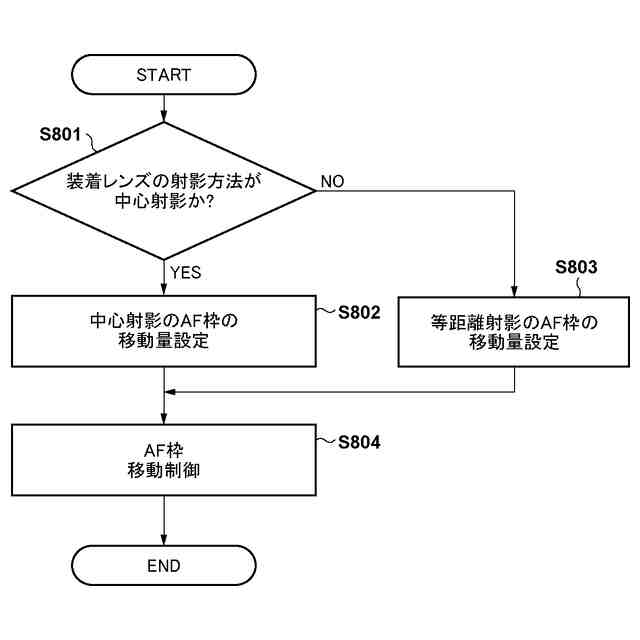

実施形態４におけるＡＦ枠の移動制御処理を示すフローチャート

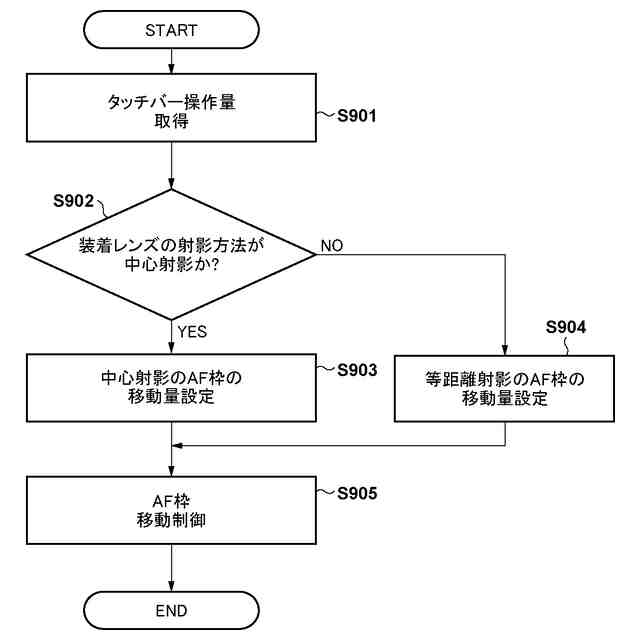

実施形態５におけるＡＦ枠の移動制御処理を示すフローチャート
実施形態６におけるＡＦ枠の移動制御処理を示すフローチャート
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
