公開番号2025120382
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2025097493,2021126559
出願日2025-06-11,2021-08-02
発明の名称障子
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05B 1/06 20060101AFI20250807BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】見付方向の幅が小さい縦框に手掛け部を設けて開閉操作を確保できる障子を提供すること。
【解決手段】障子4は、縦框43を有する框体40を備える障子4であって、縦框43は、框体40の内側に設けられ室内側X2に突出する突条部438を有する。
【選択図】図4
特許請求の範囲【請求項１】
縦框を有する框体を備える障子であって、
前記縦框は、前記框体の内側に設けられ室内側に突出する突条部を有する、障子。
続きを表示（約 120 文字）【請求項２】
前記突条部は、前記縦框の長手方向に沿って延びて形成され、
前記縦框の長手方向の端部には、前記突条部の一部を切り欠いて加工した加工面が形成され、
前記加工面は、見込面を含んで構成される、請求項１に記載の障子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、障子に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、枠体と、枠体内に配置される障子と、を備える建具が知られている（例えば、特許文献１参照）。障子は、框を矩形に組みした框体の内側に、ガラスからなる面材が納められている。特許文献１に記載の障子は、ガラスと比較して熱伝導率が高い框の見付方向の幅を小さくして、框を室内側に可能な限り露出させないことで、建具の断熱性能・防露性能を高めることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１０９０９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、障子の開閉操作を確保するために、障子の縦框に、手掛け部となる凹部を設けることがある。しかし、特許文献１に記載の見付方向の幅が小さい縦框には、室内側の表面に、手掛け部となる凹部を設けるスペースを確保することが難しかった。そのため、見付方向の幅が小さい縦框に手掛け部を設けて開閉操作を確保できることが求められている。
【０００５】
本開示は、見付方向の幅が小さい縦框に手掛け部を設けて開閉操作を確保できる障子を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、縦框を有する框体を備える障子であって、前記縦框は、前記框体の内側に設けられ室内側に突出する突条部を有する、障子に関する。
【図面の簡単な説明】
【０００７】

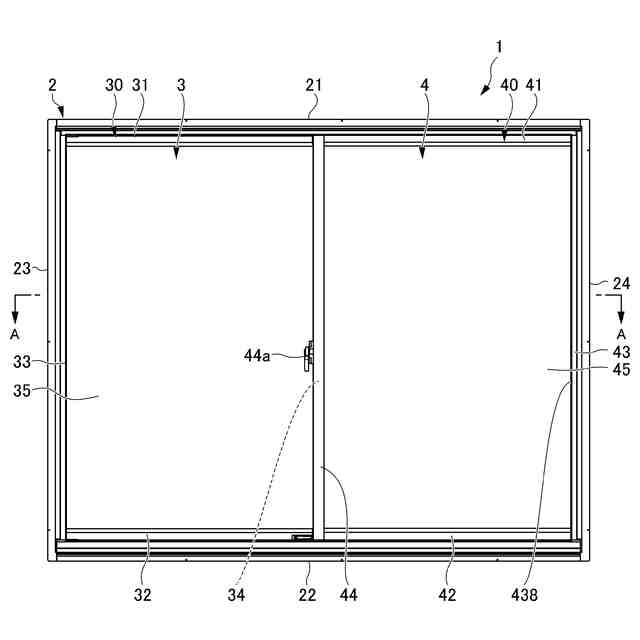

引き違い窓を室内側から見た正面図である。

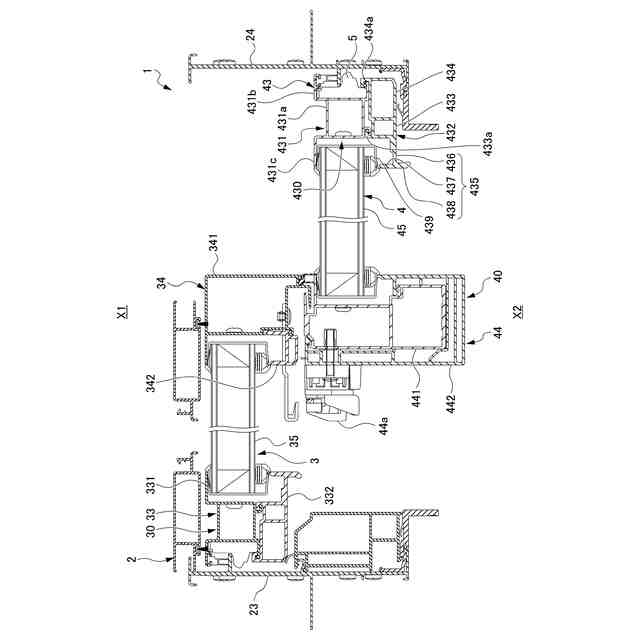

図１中のＡ－Ａ線に沿う横断面図である。

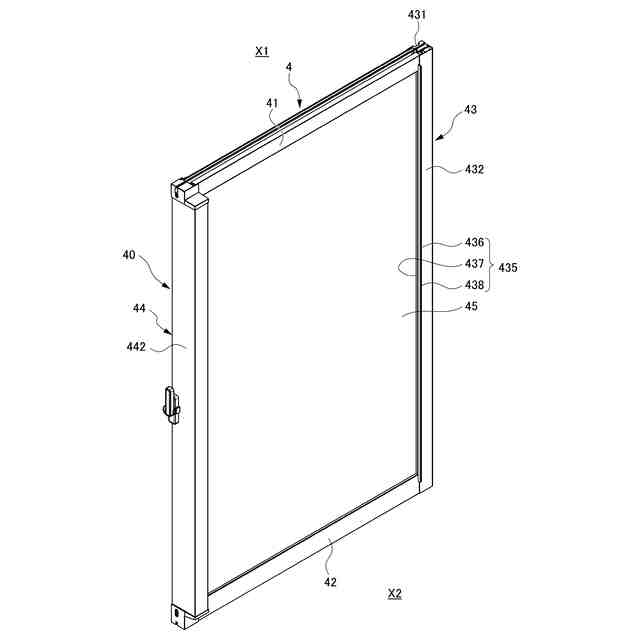

内障子を示す斜視図である。

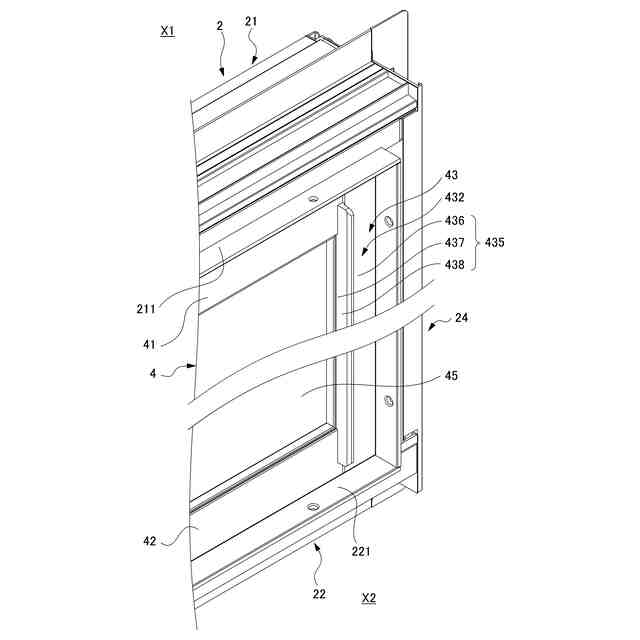

枠体の内部に配置された内障子の手掛け部を拡大した斜視図である。

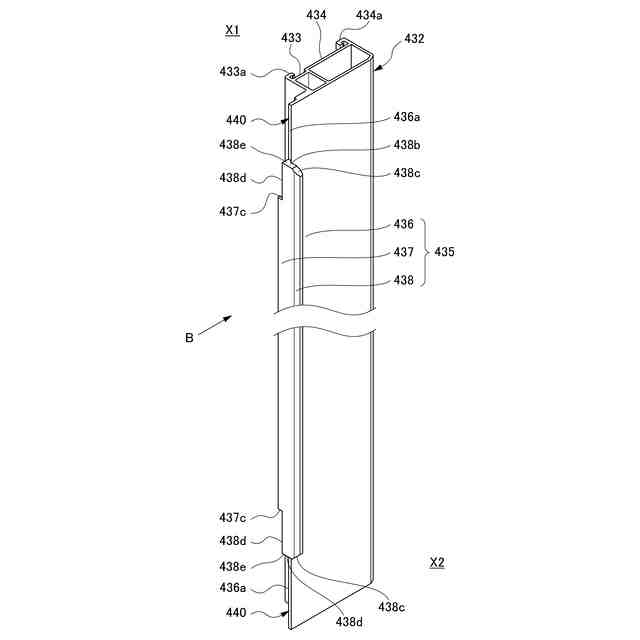

内障子の戸先側に配置される縦框の樹脂框材を示す斜視図である。
手掛け部を構成する室内側突出部の端部を加工する手順を示す図であって、縦框の樹脂框材を図５の矢視Ｂの方向に見た図である。

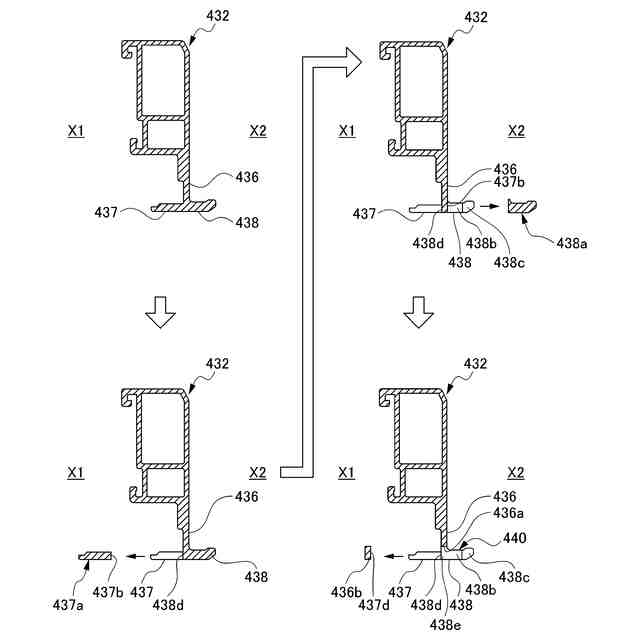

手掛け部を構成する室内側突出部の端部を加工する手順を示す図であって、縦框の樹脂框材を図６のＣ－Ｃ線に沿う断面において見た図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照して詳細に説明する。本実施形態の建具は、引き違い窓１を示している。
【０００９】
本明細書において、「見付方向」とは、建物の壁に形成された開口部に納められた引き違い窓１における面材３５，４５の面方向を意味し、「見込方向」とは、上記面材３５，４５の厚さ方向（即ち、奥行き方向）を意味する。「見込方向」は室内外方向でもある。「見付面」は、引き違い窓１における室外側及び室内側に面するそれぞれの面を意味し、「見込面」は、引き違い窓１において室内外方向に延びる面を意味する。図面において、引き違い窓１の室外側を室外側Ｘ１とし、引き違い窓１の室内側を室内側Ｘ２とする。
【００１０】
引き違い窓１は、図１及び図２に示すように、図示しない建物躯体の開口部に取り付けられる枠体２と、枠体２の内側に配置される外障子３及び内障子４と、を備える。
（【００１１】以降は省略されています）
