発明の名称立坑の構築装置、及び立坑の構築方法
出願人鉄建建設株式会社,東北電力株式会社,株式会社忠武建基,日立建機日本株式会社,日鉄建材株式会社
代理人個人,個人,個人,個人,個人,個人,個人,個人,個人,個人,個人
主分類E21D 1/08 20060101AFI20250826BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】孔底部Hbを効率よく掘削できる立坑の構築装置1及び立坑の構築方法を提供することを目的とする。
【解決手段】地中に構築された環状のライナープレートPの下方に配置され、孔底部Hbを掘削する掘削機構部40と、掘削機構部40を吊り下げ支持する支持機構部30とが備えられ、ライナープレートPを高さ方向に延伸して地中に立坑を構築する立坑の構築装置1であって、支持機構部30は、掘削機構部40を支持する中央支持部33、及び中央支持部33から孔壁Hwに向けて延びる複数の支持ビーム34を有する支持フレーム31と、支持ビーム34から孔底部Hbに向けて延びる複数の支持脚部32とが備えられ、複数の支持脚部32は、高さ方向へ伸縮可能に構成されたことを特徴とする。

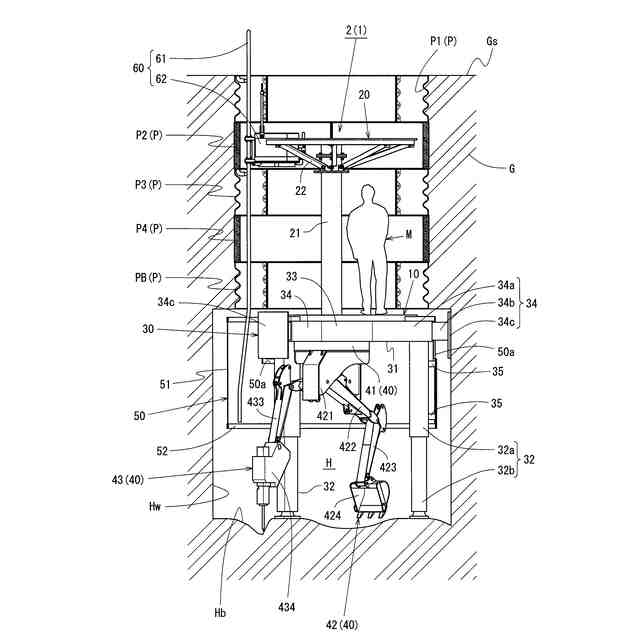

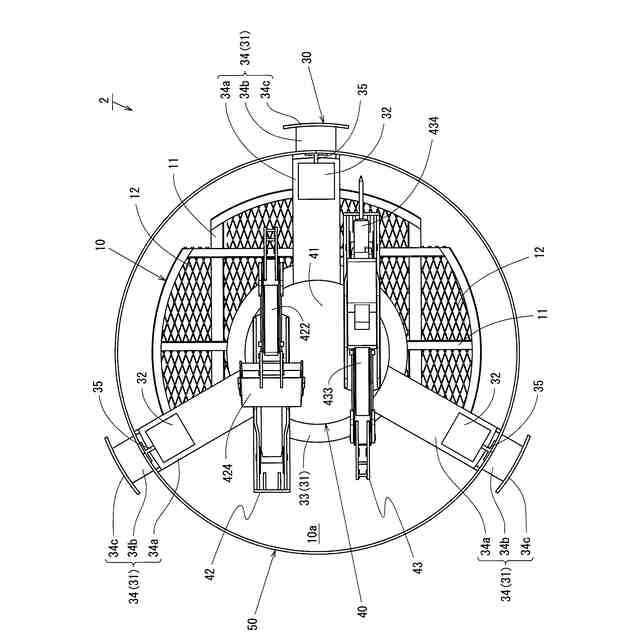

【選択図】図2

特許請求の範囲【請求項１】

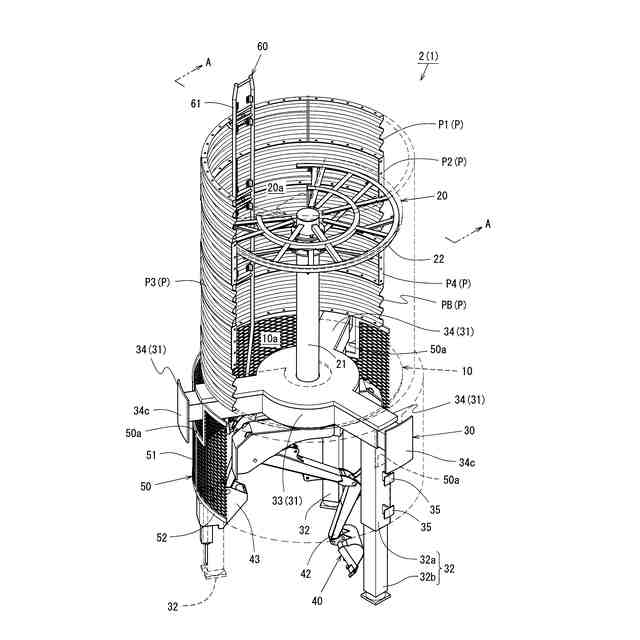

地中に構築された環状の覆工材の下方に配置され、孔底部を掘削する掘削機構部と、該掘削機構部を吊り下げ支持する支持機構部とが備えられ、前記覆工材を高さ方向に延伸して地中に立坑を構築する立坑の構築装置であって、
前記支持機構部は、
前記掘削機構部を支持する中央支持部、及び該中央支持部から孔壁に向けて延びる複数の支持ビームを有する支持フレームと、
前記支持ビームから前記孔底部に向けて延びる複数の支持脚部とが備えられ、
複数の前記支持脚部は、前記高さ方向へ伸縮可能に構成された
立坑の構築装置。
続きを表示（約 1,000 文字）【請求項２】
前記支持ビームは、
前記孔壁へ向けて伸縮自在に構成されるとともに、前記孔壁に対して押し付け可能に構成された
請求項１に記載の立坑の構築装置。
【請求項３】
複数の前記支持脚部は、
それぞれ独立して前記高さ方向に伸縮可能に構成された
請求項２に記載の立坑の構築装置。
【請求項４】
前記支持脚部は、
前記支持ビームに固定された脚部アウタと、
該脚部アウタの下方から出し入れ可能な脚部インナとで伸縮可能に構成された
請求項１に記載の立坑の構築装置。
【請求項５】
前記脚部アウタの下端よりも上方において、複数の前記支持脚部を前記孔壁に沿って一体的に囲う囲い部材が備えられた
請求項４に記載の立坑の構築装置。
【請求項６】
前記囲い部材は、周方向に分割構成された
請求項５に記載の立坑の構築装置。
【請求項７】
前記掘削機構部は、
前記孔底部を掘削する手段として構成の異なる複数の掘削手段が備えられた
請求項１に記載の立坑の構築装置。
【請求項８】

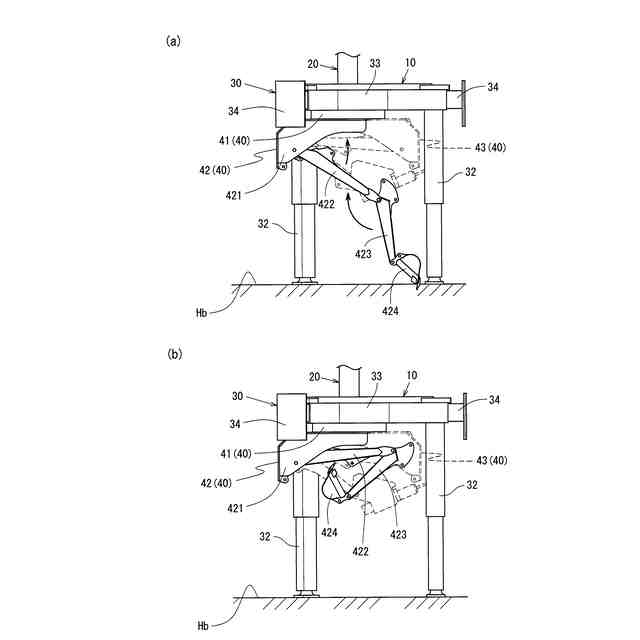

前記掘削機構部は、
前記高さ方向に対して略直交する直交方向を枢動軸として枢動するアームと、
該アームに対して択一的に使用可能に連結された複数の前記掘削手段とが備えられた
請求項７に記載の立坑の構築装置。
【請求項９】

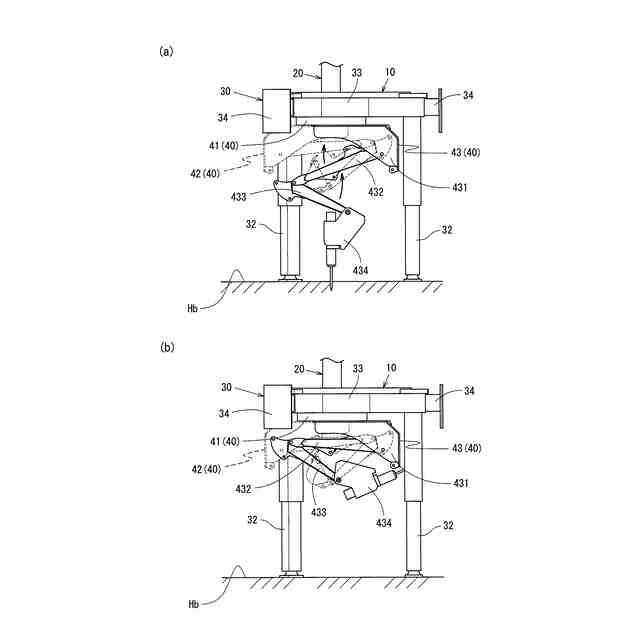

前記掘削機構部は、
前記高さ方向に対して略直交する直交方向を枢動軸として枢動するアーム、及び該アームの先端に設けた前記掘削手段を有する掘削部が複数備えられ、
前記掘削手段は、前記掘削部ごとに異なる構成である
請求項７に記載の立坑の構築装置。
【請求項１０】
前記掘削機構部は、
前記高さ方向に対して略直交する直交方向を枢動軸として枢動するアーム、及び該アームの先端に設けた前記掘削手段を有する２つの掘削部と、
前記中央支持部に吊り下げ支持され、前記高さ方向を回転軸とした回転方向に２つの前記掘削部を一体的に回動させる回転部とが備えられ、
２つの前記掘削部は、
前記回転部の前記回転軸を挟んで前記直交方向に並設された
請求項７に記載の立坑の構築装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、地中に環状の覆工材を高さ方向に延伸して立坑を構築する立坑の構築装置及び立坑の構築方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えばライナープレートなどの環状の覆工材を高さ方向に延伸して、地中に立坑を構築する深礎工法などがある。

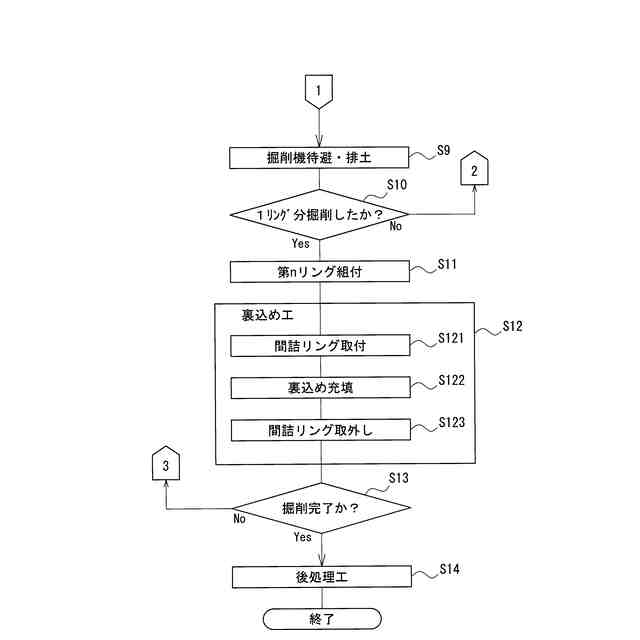

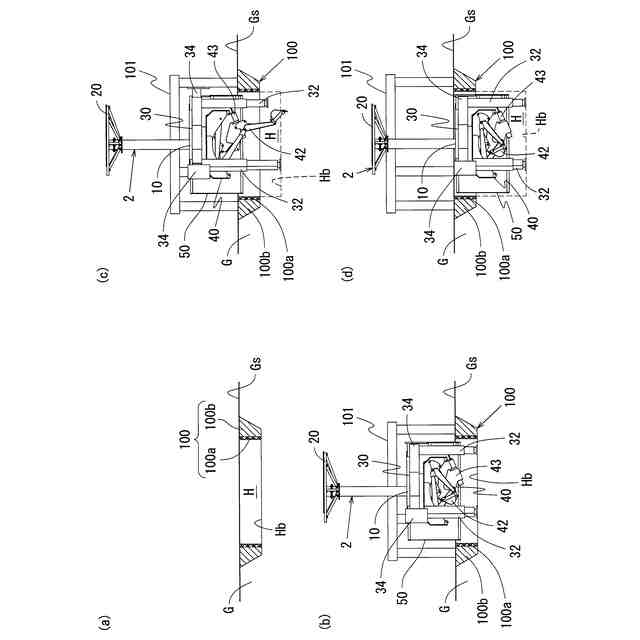

具体的には、孔底部を掘削するとともに、掘削された孔壁を環状の覆工材で保護することを所定深さまで繰り返して立坑を構築する工法であり、特許文献１に記載の工法もそのひとつである。
【０００３】
より詳しくは、特許文献１では、筒状に組み付けた既設のライナープレートの内部に配置した掘削機構部で孔底部を掘削し、１リングに対応する深さの掘削が完了すると、既設のライナープレートの下方に新たなライナープレートを組み付ける。これを所定深さまで繰り返すことで所定深さの立坑を構築している。
【０００４】
ところで、特許文献１は、筒状のガイドシャフトを既設のライナープレートの内部に固定し、ガイドシャフトの内部を昇降する掘削機構部を、ガイドシャフトの内面に押し付けて固定することで、掘削機構部を所望される高さ方向の位置に配置している。
【０００５】
そして、特許文献１では、下端が孔底部から上方に離間したガイドシャフトを孔底部の掘削の進行に伴って下方へ延伸することで、掘削機構部を下方へ移動可能にしている。
この際、特許文献１は、掘削機構部をガイドシャフトの内部から坑外に移動させたのち、ガイドシャフトを下方に延伸している。
【０００６】
そうすると、特許文献１では、ガイドシャフトの延伸のたびに、掘削機構部を掘削位置と坑外との間で往復させる必要があるため、孔底部の掘削効率が悪いという問題があった。
【先行技術文献】
【特許文献】
【０００７】
特開平５－５２０８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、上述の問題に鑑み、孔底部を効率よく掘削できる立坑の構築装置及び立坑の構築方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
この発明は、地中に構築された環状の覆工材の下方に配置され、孔底部を掘削する掘削機構部と、該掘削機構部を吊り下げ支持する支持機構部とが備えられ、前記覆工材を高さ方向に延伸して地中に立坑を構築する立坑の構築装置であって、前記支持機構部は、前記掘削機構部を支持する中央支持部、及び該中央支持部から孔壁に向けて延びる複数の支持ビームを有する支持フレームと、前記支持ビームから前記孔底部に向けて延びる複数の支持脚部とが備えられ、複数の前記支持脚部は、前記高さ方向へ伸縮可能に構成されたことを特徴とする。
【００１０】
上記環状とは、平面視略円形の環状、平面視略小判形の環状、平面視略楕円形の環状、平面視略矩形の環状、あるいは平面視略多角形状の環状などのことをいう。
上記覆工材は、ライナープレート、セグメント、あるいは吹付コンクリートなどのことをいう。
（【００１１】以降は省略されています）
