特許ウォッチ

公開番号2025127509
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024221
出願日2024-02-21
発明の名称テンプレート作成支援システム、テンプレート作成支援装置、およびテンプレート作成支援方法
出願人株式会社日立製作所
代理人弁理士法人サンネクスト国際特許事務所
主分類G06F 16/28 20190101AFI20250826BHJP(計算;計数)
要約【課題】利用者が実現したいシステム構成に近いフローのテンプレートの作成を支援し得るテンプレート作成支援システムを提供する。
【解決手段】テンプレート群の各テンプレートを、設定されているリソース間の依存関係をもとに、サービスを示すノードとサービス間の関係を示すエッジとからなるグラフに変換する第1の変換部と、利用者が所望するシステム構成および各構成要素の動作を示す情報を含む入力を、サービスを示すノードとサービス間の関係を示すエッジとからなるグラフに変換する第2の変換部と、第1の変換部により変換されたグラフの中から第2の変換部により変換されたグラフに近いグラフのテンプレートをテンプレート群から検索する検索部と、検索部により検索されたテンプレートに設定されている設定項目を出力する出力部と、を設けるようにした。

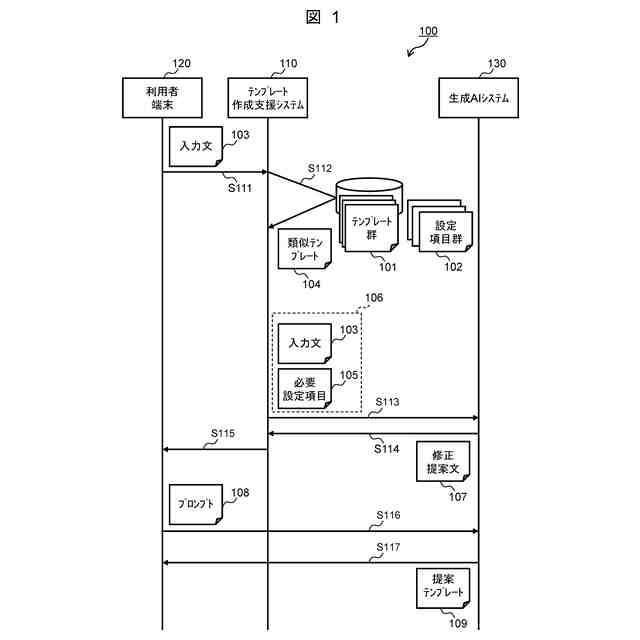

【選択図】図1

特許請求の範囲【請求項１】
利用可能な複数のサービスのうちの一のサービスのリソースが他のサービスのリソースを呼び出すための依存関係が設定されるテンプレートの作成を支援するためのテンプレート作成支援システムであって、
前記複数のサービスの各々において提供されている１以上のリソースが設定されるテンプレートであって、動作することが保証されたテンプレートを集めたテンプレート群の情報を記憶する記憶部と、
前記テンプレート群の各テンプレートを、設定されているリソース間の依存関係をもとに、サービスを示すノードとサービス間の関係を示すエッジとからなるグラフに変換する第１の変換部と、
利用者が所望するシステム構成および各構成要素の動作を示す情報を含む入力を利用者端末から受け付ける入力部と、
前記入力部により受け付けられた入力を、サービスを示すノードとサービス間の関係を示すエッジとからなるグラフに変換する第２の変換部と、
前記第１の変換部により変換されたグラフの中から前記第２の変換部により変換されたグラフに近いグラフのテンプレートを前記テンプレート群から検索する検索部と、
前記検索部により検索されたテンプレートに設定されている設定項目を出力する出力部と、
を備えるテンプレート作成支援システム。
続きを表示（約 2,500 文字）【請求項２】
プロンプトに応じて回答を生成する人工知能システムと通信可能に接続され、

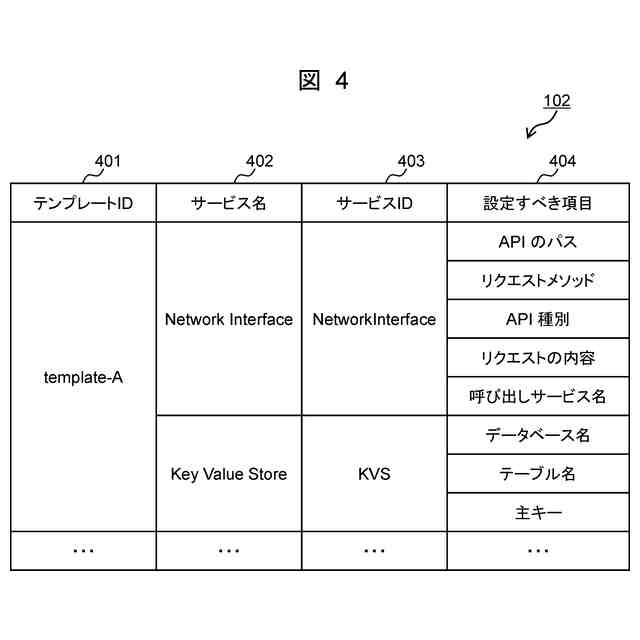

前記テンプレート群の各テンプレートに設定されている設定項目がサービスごとに登録されている設定項目群の情報を格納する格納部を備え、
前記出力部は、前記検索部により検索されたテンプレートに紐付けられている設定項目を前記設定項目群からサービスごとに抽出し、抽出した設定項目をもとに、前記入力部により受け付けられた入力に不足している設定項目の不足箇所をサービスごとに出力する旨のプロンプトを前記人工知能システムに入力し、前記人工知能システムから出力されたサービスごとの不足箇所を前記利用者端末に送信する、
請求項１に記載のテンプレート作成支援システム。
【請求項３】
前記出力部は、前記人工知能システムから出力された不足箇所とともに、前記不足箇所の修正に参考となるサイトにアクセスするためのアクセス情報を前記利用者端末に送信する、
請求項２に記載のテンプレート作成支援システム。
【請求項４】

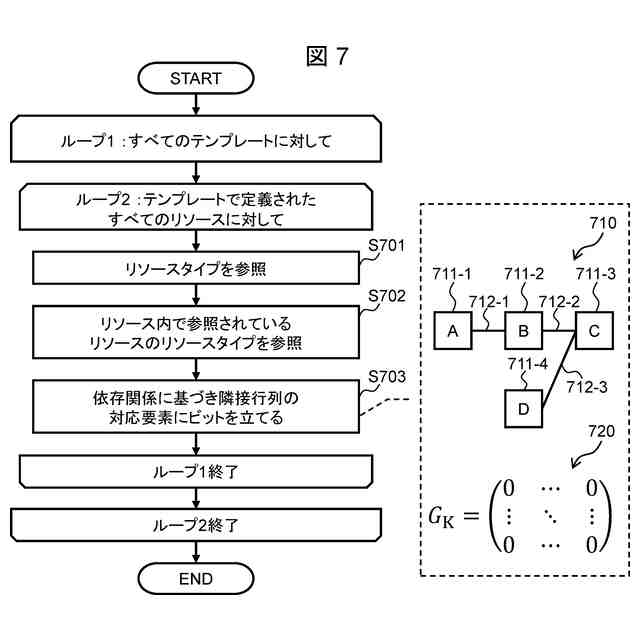

前記第１の変換部は、前記テンプレート群の各テンプレートについて、テンプレートを変換したグラフのノード間の依存関係に基づいて、前記グラフの情報を格納する前記テンプレートの隣接行列であるＧ
Ｋ
において、依存関係がある要素にエッジの重みをセットし、
前記第２の変換部は、前記入力部により受け付けられた入力を変換したグラフのノード間の依存関係に基づいて、前記グラフの情報を格納する前記入力の隣接行列であるＧ
Ｉ
において、依存関係がある要素にエッジの重みをセットし、
前記検索部は、前記第１の変換部により変換された前記テンプレート群の各テンプレートのグラフと、前記第２の変換部により変換されたグラフとについて、Ｇ
Ｉ
とＧ
Ｋ
との差分から類似度を算出し、最も類似度の高いＧ
Ｋ
のグラフのテンプレートを前記テンプレート群から検索する、
請求項１に記載のテンプレート作成支援システム。
【請求項５】
前記第１の変換部により変換されたグラフの情報を加工する加工部を備え、
前記第２の変換部により入力が変換されたグラフの第１のノードと第２のノードと間に接続関係があり、前記第１の変換部によりテンプレートが変換されたグラフの前記第１のノードと前記第２のノードとの間に接続関係がない場合、前記加工部は、前記テンプレートが変換されたグラフにおいて前記第１のノードから前記第２のノードに到達可能なルートを検索し、到達可能なルートが検索されたとき、前記ルートには余分なノードが含まれ、前記第１のノードと前記第２のノードとの間に前記余分なノードがないグラフの類似度と同じ類似度になるように前記テンプレートのＧ
Ｋ
を加工する、
請求項４に記載のテンプレート作成支援システム。
【請求項６】
前記テンプレート群の各テンプレートのＧ
Ｋ
および前記入力部により受け付けられた入力のＧ
Ｉ
は、前記複数のサービスの各々を示すノードを行および列とする隣接行列である、
請求項４に記載のテンプレート作成支援システム。
【請求項７】
利用可能な複数のサービスのうちの一のサービスのリソースが他のサービスのリソースを呼び出すための依存関係が設定されるテンプレートの作成を支援するためのテンプレート作成支援装置であって、
前記複数のサービスの各々において提供されている１以上のリソースが設定されるテンプレートであって、動作することが保証されたテンプレートを集めたテンプレート群の情報を記憶する記憶部と、
前記テンプレート群の各テンプレートを、設定されているリソース間の依存関係をもとに、サービスを示すノードとサービス間の関係を示すエッジとからなるグラフに変換する第１の変換部と、
利用者が所望するシステム構成および各構成要素の動作を示す情報を含む入力を利用者端末から受け付ける入力部と、
前記入力部により受け付けられた入力を、サービスを示すノードとサービス間の関係を示すエッジとからなるグラフに変換する第２の変換部と、
前記第１の変換部により変換されたグラフの中から前記第２の変換部により変換されたグラフに近いグラフのテンプレートを前記テンプレート群から検索する検索部と、
前記検索部により検索されたテンプレートに設定されている設定項目を出力する出力部と、
を備えるテンプレート作成支援装置。
【請求項８】
利用可能な複数のサービスのうちの一のサービスのリソースが他のサービスのリソースを呼び出すための依存関係が設定されるテンプレートの作成を支援するためのテンプレート作成支援方法であって、
記憶部が、前記複数のサービスの各々において提供されている１以上のリソースが設定されるテンプレートであって、動作することが保証されたテンプレートを集めたテンプレート群の情報を記憶することと、
第１の変換部が、前記テンプレート群の各テンプレートを、設定されているリソース間の依存関係をもとに、サービスを示すノードとサービス間の関係を示すエッジとからなるグラフに変換することと、
入力部が、利用者が所望するシステム構成および各構成要素の動作を示す情報を含む入力を利用者端末から受け付けることと、
第２の変換部が、前記入力部により受け付けられた入力を、サービスを示すノードとサービス間の関係を示すエッジとからなるグラフに変換することと、
検索部が、前記第１の変換部により変換されたグラフの中から前記第２の変換部により変換されたグラフに近いグラフのテンプレートを前記テンプレート群から検索することと、
出力部が、前記検索部により検索されたテンプレートに設定されている設定項目を出力することと、
を含むテンプレート作成支援方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、概して、テンプレートの作成を支援する技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
昨今、大規模言語モデル（ＬＬＭ：Large Language Models）の精度向上に伴い、一部のタスクをＬＬＭに委任することで業務の生産性向上を図る潮流がある。ソフトウェア設計開発における代表的な取り組みとして、決定した仕様を自然言語のままＬＬＭに入力し、所望のソースコードを出力として受け取ることで、開発言語の文法および作法を調べる時間を短縮し、効率化を図る取り組みがある。このようなニーズは、クラウドを用いたシステム開発（以下、クラウド開発）においても同様に存在し、ＬＬＭが活用され得る。
【０００３】
クラウド開発では、クラウドベンダが提供する複数の独立したサービスのリソースを接続し、１つのシステムを構築する。その際、リソースおよびパラメータの情報を宣言型のテンプレートに記述することで、システム構成をソースコードのように管理することが可能である。テンプレートの作成には、個々のリソースに対する知見とテンプレートの記述構文に対する知見とが必要であり、人手による作成には多大な工数を要する。そこで、テンプレートをＬＬＭに生成させることを考える。
【０００４】
この点、検索語をもとに特定したフローテンプレートのフローと、テンプレート検索システムにより管理されるフローテンプレートのフローとを比較して、検索語をもとに特定したフローテンプレートのフローに類似するフローを規定したフローテンプレートである類似フローテンプレートを特定する技術が開示されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特許第７３４０９５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ＬＬＭが生成するテンプレートの正確性を左右するのが、ＬＬＭに入力するプロンプトの情報量である。個々のリソースに関する知見がない利用者である場合、テンプレートの作成に必要な設定項目をＬＬＭに入力しきれない場合があり、そのような場合でもＬＬＭは、テンプレートを返す。しかしながら、このようなテンプレートでは、利用者の意図通りに動作しないことが多い。
【０００７】
つまり、ＬＬＭが出力するテンプレートは、パラメータの不一致、不正確なリソースの定義、リソースの定義不足といった設定項目の不備により、動作しないことが多く、修正するために多くの知見と工数とを要する。このような問題は、ＬＬＭが持つ根源的な問題であるため、ＬＬＭの種類およびバージョンに関わらず発生する。
【０００８】
特許文献１に記載の技術によれば、ユーザの背景、知識等に差があって、利用する検索語の語句が異なっていたとしても、検索語に対応するテンプレートに類似するテンプレートを検索し、必要な部分を変更することによって開発の期間を短縮し、効率的にアプリケーションを開発することができる。
【０００９】
しかしながら、検索語またはその類義語が、フローテンプレートのフローテンプレート名、フローテンプレート概要、またはフローテンプレート説明に含まれているかを確認し、検索語に対応するテンプレートを特定する際、サービス間の関係が考慮されていないため、利用者が実現したいシステム構成に近いフローのテンプレートが特定されない問題がある。
【００１０】
本発明は、以上の点を考慮してなされたもので、利用者が実現したいシステム構成に近いフローのテンプレートの作成を支援し得るテンプレート作成支援システム等を提案しようとするものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
