公開番号2025127855
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024803
出願日2024-02-21
発明の名称ガス供給装置
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類F17C 13/00 20060101AFI20250826BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】本明細書は、ガスカートリッジを着脱することができるガス供給装置に関し、ガスカートリッジの主止弁にコネクタを接続する際に塵埃等が混入することを防止する技術を提供する。
【解決手段】本明細書が開示するガス供給装置は、ガスカートリッジの主止弁に着脱されるコネクタと、アクチュエータと、ガス吐出器を備える。アクチュエータは、装着されたガスカートリッジの主止弁に相対的にコネクタを近づける。ガス吐出器は、主止弁に接続される前のコネクタの先端にガスを吹きかける。本明細書が開示するガス供給装置は、コネクタを主止弁に接続するのに先立ってコネクタの先端にガスを吹きかけ、コネクタに付着した塵埃等を除去する。それゆえ、ガス供給デバイスへの塵埃等の混入を防止することができる。
【選択図】図1
特許請求の範囲【請求項１】
燃料ガスが貯蔵されているとともに前記燃料ガスを封止している主止弁を備えているガスカートリッジが装着可能であり、前記ガスカートリッジ内の燃料ガスをガス利用デバイスに供給するガス供給装置であって、
前記主止弁に着脱されるコネクタと、
装着された前記ガスカートリッジの前記主止弁に相対的に前記コネクタを近づけるアクチュエータと、
前記主止弁に接続される前の前記コネクタの先端にガスを吹きかけるガス吐出器と、
を備えている、ガス供給装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、燃料ガスが貯蔵されているガスカートリッジが着脱可能であり、ガスカートリッジ内の燃料ガスをガス利用デバイスに供給するガス供給装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
燃料ガスをガスカートリッジに貯蔵し、ガス利用デバイスに装着する技術が提案されている（例えば特許文献１）。ガス利用デバイスの例は、燃料電池である。特許文献１には、ガス利用デバイスに着脱可能なガスカートリッジが開示されている。そのカートリッジは、ガス利用デバイスに装着する動作でガスカートリッジの主止弁がガス利用デバイス側のコネクタに接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５６９５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ガスカートリッジの主止弁にコネクタを接続する際、コネクタに塵埃等が付着していると、燃料ガスとともに塵埃等がガス利用デバイスに混入するおそれがある。本明細書は、主止弁にコネクタを接続する際に塵埃等が混入することを防止する技術を提供する。
【課題を解決するための手段】
【０００５】
本明細書が開示するガス供給装置は、ガスカートリッジの主止弁に着脱されるコネクタと、アクチュエータと、ガス吐出器を備える。アクチュエータは、装着されたガスカートリッジの主止弁に相対的にコネクタを近づける。ガス吐出器は、主止弁に接続される前のコネクタの先端にガスを吹きかける。本明細書が開示するガス供給装置は、コネクタを主止弁に接続するのに先立ってコネクタの先端にガスを吹きかけ、コネクタに付着した塵埃等を除去する。それゆえ、ガス供給デバイスへの塵埃等の混入を防止することができる。
【０００６】
本明細書が開示する技術の詳細とさらなる改良は以下の「発明を実施するための形態」にて説明する。
【図面の簡単な説明】
【０００７】

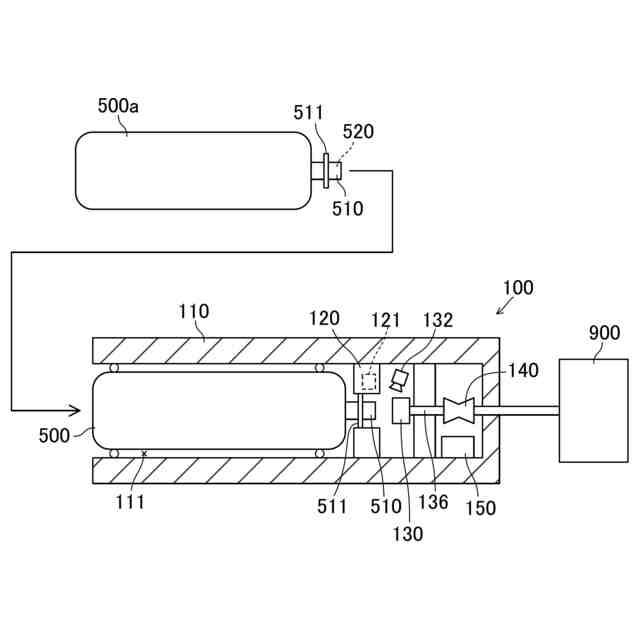

ガス供給装置１００の断面図である。

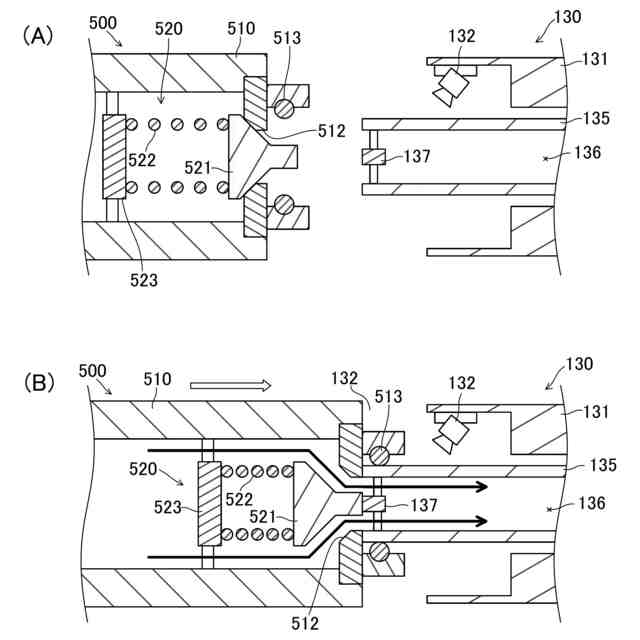

コネクタ周辺の断面図である。

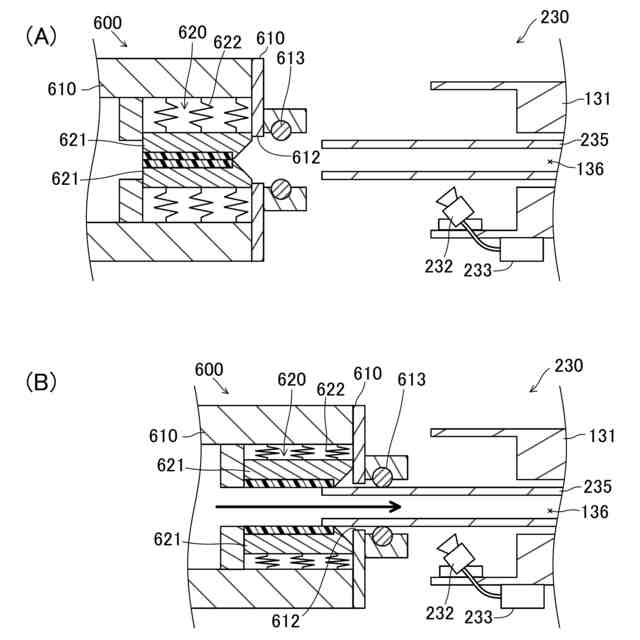

変形例のコネクタの周辺の断面図である。
【発明を実施するための形態】
【０００８】
図面を参照して実施例のガス供給装置１００を説明する。図１に、ガス供給装置１００の断面図を示す。ガス供給装置１００は、ガスカートリッジ５００に貯蔵された水素ガス（燃料ガス）を燃料電池９００に供給する装置である。燃料電池９００はガス利用デバイスの一例に相当する。
【０００９】
ガスカートリッジ５００は、ガス供給装置１００に着脱自在である。図１の符号５００ａは、ガス供給装置１００に装着する前のガスカートリッジを示している。ガスカートリッジ５００ａは、ユーザによって、ガス供給装置１００の筐体１１０のカートリッジ収容空間１１１に差し込まれる。ガスカートリッジ５００の口金５１０にはフランジ５１１が備えられている。ユーザは、ガスカートリッジ５００をカートリッジ収容空間１１１に差し込み、ガスカートリッジ５００を回転させる。カートリッジ収容空間１１１にはカートリッジホルダ１２０が備えられている。カートリッジ収容空間１１１の中でガスカートリッジ５００が回転すると、フランジ５１１がカートリッジホルダ１２０にロックされる。フランジ５１１（すなわちガスカートリッジ５００）をロックする機構についての詳細な説明は割愛する。
【００１０】
カートリッジ収容空間１１１の中にはコネクタ１３０が配置されている。また、ガスカートリッジ５００の口金５１０には主止弁５２０が備えられている。コネクタ１３０にはガス流路１３６の一端が接続されており、ガス流路１３６の他端は燃料電池９００に接続されている。ガス流路１３６には補助弁１４０が取り付けられている。コネクタ１３０が主止弁５２０に接続され、主止弁５２０と補助弁１４０が開かれると、ガスカートリッジ５００の中の水素ガスがガス流路１３６を通じて燃料電池９００へ供給される。
（【００１１】以降は省略されています）
