公開番号2025127874
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024856
出願日2024-02-21
発明の名称化粧料塗布具のキャップ
出願人三菱鉛筆株式会社
代理人個人,個人,個人,個人
主分類A45D 34/00 20060101AFI20250826BHJP(手持品または旅行用品)
要約【課題】 3部品で構成されたキャップおいて、耐割れ性が向上し、化粧料がインナーキャップに付着しても脱落のおそれがない化粧具用キャップ等を提供する。
【解決手段】筒状のアウターキャップと、アウターキャップの内面側に位置する合成樹脂製のインナーキャップと、インナーキャップをアウターキャップの開口部側に押圧するスプリングを備えた化粧料塗布具用のキャップにおいて、インナーキャップのスプリング受け面の背面を連続的な線形に形成し、スプリングのインナーキャップの鍔部を軸筒に取り付けている際の押圧する押圧力P(MPa)に対して、スプリング受け面から背面に対する接続部体積V(mm³)とした際、押圧力Pと接続部体積VとがV/P=27～39の関係を満たす化粧料塗布具のキャップである。

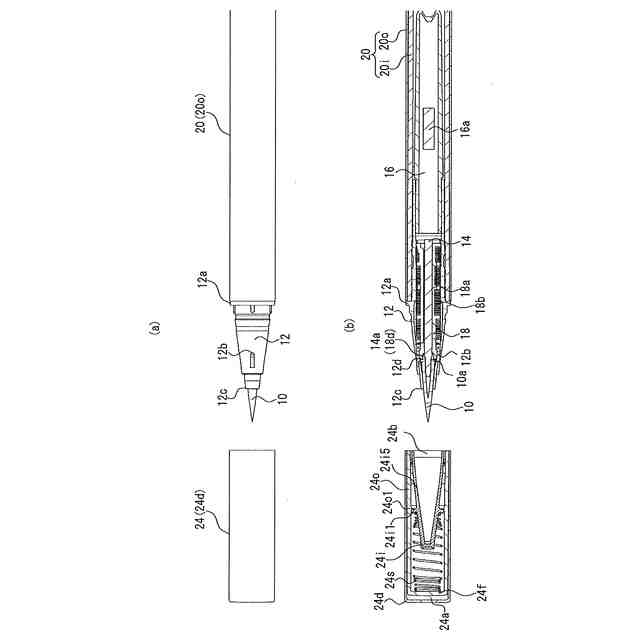

【選択図】図2
特許請求の範囲【請求項１】
筒状のアウターキャップと、アウターキャップの内面側に位置する合成樹脂製のインナーキャップと、インナーキャップをアウターキャップの開口部側に押圧するスプリングを備えた化粧料塗布具用のキャップにおいて、
インナーキャップのスプリング受け面の背面を連続的な線形に形成し、
スプリングのインナーキャップの鍔部を軸筒に取り付けている際の押圧する押圧力Ｐ（ＭＰａ）に対して、スプリング受け面から背面に対する接続部体積Ｖ（ｍｍ
３
）とした際、
押圧力Ｐと接続部体積ＶとがＶ／Ｐ＝２７～３９の関係を満たすことを特徴とする化粧料塗布具のキャップ。
続きを表示（約 220 文字）【請求項２】
前記インナーキャップは、側面及び鍔部を有し、
前記鍔部は、先軸側に位置する前面と、後軸側に位置する背面とを有し、前記前面は、前記スプリングの一端を受けるスプリング受け面を有し、前記背面は、前記側面と接続される連続的な曲面を有したことを特徴とする請求項１に記載の化粧料塗布具のキャップ。
【請求項３】
前記鍔部は、前記前面に凹部を有することを特徴とする、請求項２に記載の化粧料塗布具のキャップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、化粧料が付着乾燥した場合でも壊れない化粧料塗布具のキャップ等に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

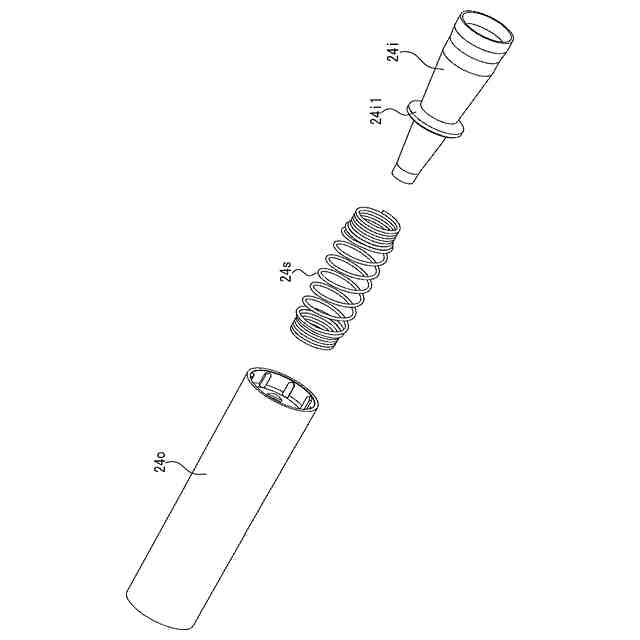

化粧液を低粘度として化粧料タンク（収容部）に収容した化粧具において、不使用時に塗布部を乾燥から守るためにキャップ（化粧具用キャップ）が装着される。このキャップに、キャップ開閉時のインクタンク内圧上昇を防ぐために内筒側のインナーキャップと外筒側のアウターキャップとインナーキャップをアウターキャップの内部で摺動可能とするスプリングの３部品で構成されたキャップが用いられることが特許文献１～４に開示されている。
【０００３】
この種のキャップにおいて、インナーキャップとアウターキャップは、インナーキャップの鍔部とアウターキャップ内壁の突起を嵌合させることで外れないようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１４６３６６号公報
特開２０２２－１７８８９０号公報
特開２０２０－１１６１０５号公報
実開平６－６６５１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

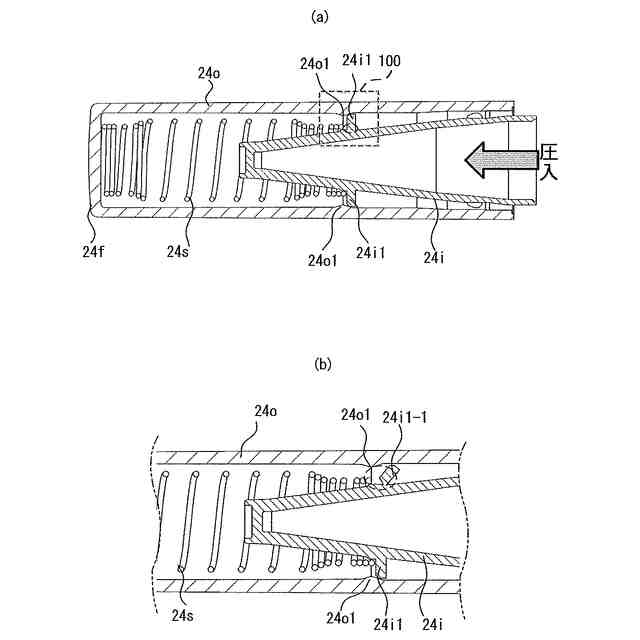

しかし、ユーザーが使い終わりにキャップを閉めようとする際に、化粧料がインナーキャップ内壁に付着することがよくある。その化粧料が乾燥すると、インナーキャップとキャップを取り付ける対象側である軸筒とが貼り付いてしまう。その状態でユーザーがキャップを開けようとすると、軸筒に張り付いたインナーキャップがアウターキャップから外れてしまうことがある。
【０００６】
本発明は、３部品で構成されたキャップおいて、耐割れ性が向上し、化粧料がインナーキャップに付着してもアウターキャップからの脱落のおそれがない化粧具用キャップ等を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明は、筒状のアウターキャップと、アウターキャップの内面側に位置する合成樹脂製のインナーキャップと、インナーキャップをアウターキャップの開口部側に押圧するスプリングを備えた化粧料塗布具用のキャップにおいて、インナーキャップのスプリング受け面の背面を連続的な線形に形成し、スプリングのインナーキャップの鍔部を軸筒に取り付けている際の押圧する押圧力Ｐ（ＭＰａ）に対して、スプリング受け面から背面に対する接続部体積Ｖ（ｍｍ
３
）とした際、押圧力Ｐと接続部体積ＶとがＶ／Ｐ＝２７～３９の関係を満たすことを特徴とする化粧料塗布具のキャップである。また、より好ましくは、Ｖ／Ｐ＝３０～３５である。
【０００８】

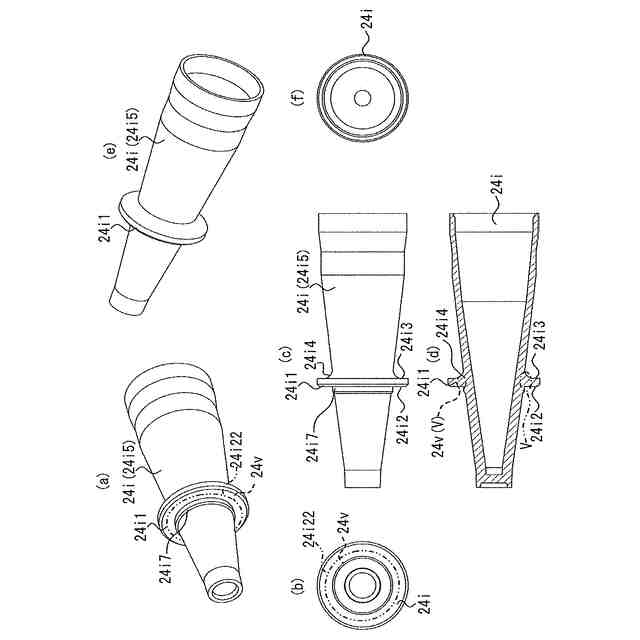

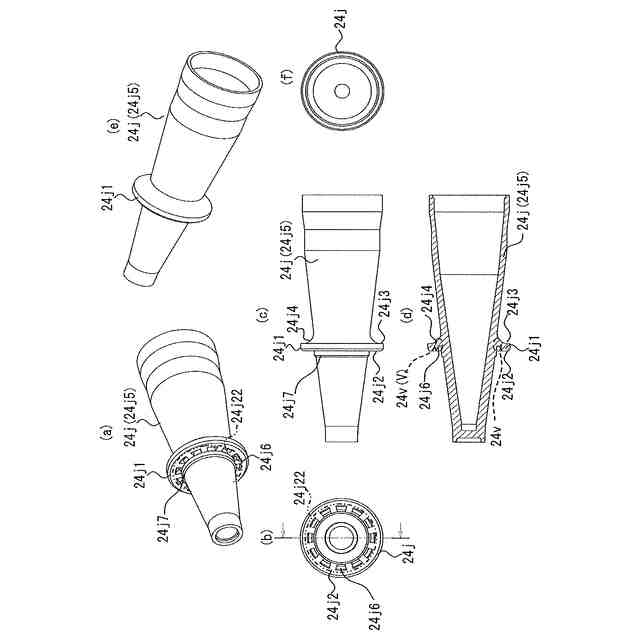

本発明においては、前記インナーキャップは、側面及び鍔部を有し、前記鍔部は、先軸側に位置する前面と、後軸側に位置する背面とを有し、前記前面は、前記スプリングの一端を受けるスプリング受け面を有し、前記背面は、前記側面と接続される連続的な曲面を有したことが好適である。
【０００９】
本発明においては、前記鍔部は、前記前面に凹部を有することが好適である。
【００１０】
また、上述のいずれかの記載の化粧料塗布具のキャップを備える化粧料塗布具である。
【発明の効果】
（【００１１】以降は省略されています）
