公開番号2025124389
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2024020402
出願日2024-02-14
発明の名称塗布具
出願人三菱鉛筆株式会社
代理人弁理士法人太陽国際特許事務所
主分類A45D 34/04 20060101AFI20250819BHJP(手持品または旅行用品)
要約【課題】本体を押圧することで開弁するバルブを有した塗布具にて、急激な液流出を防止しつつ適切な液供給を行う。

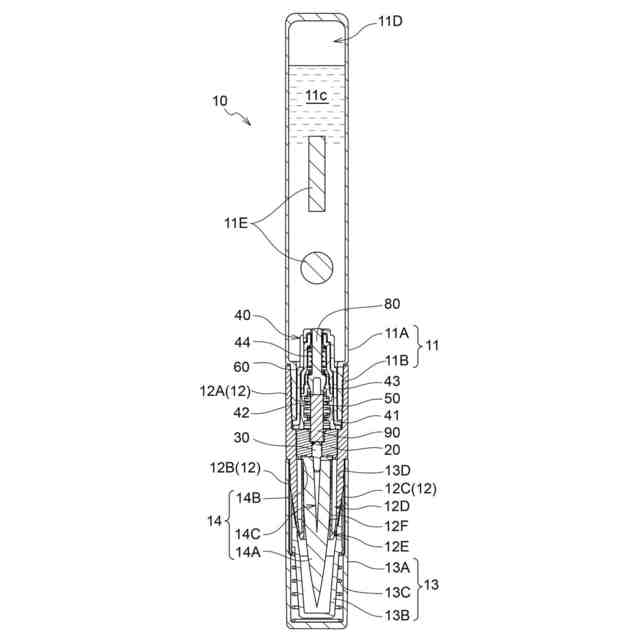

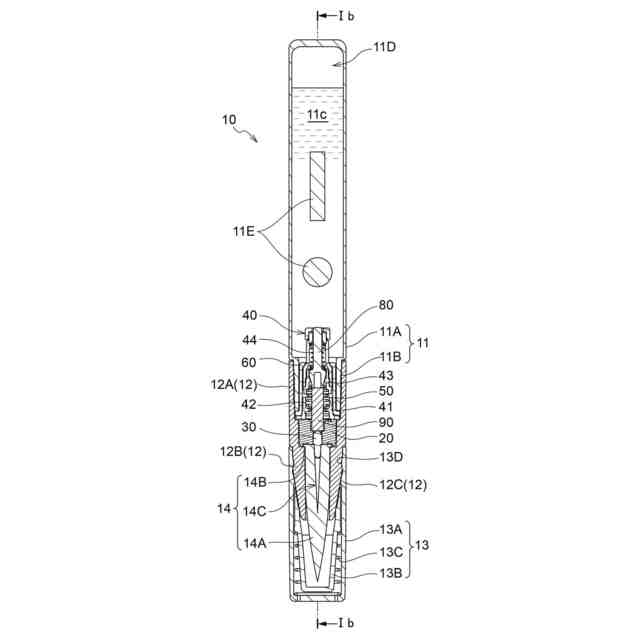

【解決手段】内部空間が塗布液を収容する塗布液収容部であるとともに、側面が押圧されることで変形可能な軸筒と、前記軸筒の内部空間の先端側に収容される弁機構と、前記塗布液を先端方向へ通すための液通孔が形成される塗布部と、前記塗布部が挿通されつつ前記軸筒の先端に装着される先軸と、前記先軸の内部と弁機構との間に収容されるとともに、前記塗布部の後端を先端方向に保持する筒状の塗布部保持部材と、前記塗布部保持部材の外周に形成される、複数箇所で折り返しつつ連続した1本の溝である空気置換溝と、を備える、塗布具。
【選択図】図3A
特許請求の範囲【請求項１】
内部空間が塗布液を収容する塗布液収容部であるとともに、側面が押圧されることで変形可能な軸筒と、
前記軸筒の内部空間の先端側に収容される弁機構と、
前記塗布液を先端方向へ通すための液通孔が形成される塗布部と、
前記塗布部が挿通されつつ前記軸筒の先端に装着される先軸と、
前記先軸の内部と弁機構との間に収容されるとともに、前記塗布部の後端を先端方向に保持する筒状の塗布部保持部材と、

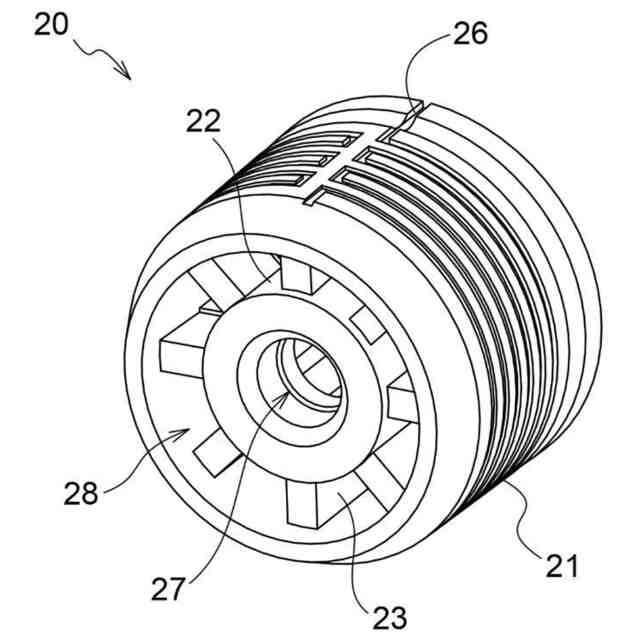

前記塗布部保持部材の外周に形成される、複数箇所で折り返しつつ連続した１本の溝である空気置換溝と、
を備える、塗布具。
続きを表示（約 500 文字）【請求項２】
前記先軸は、
前記塗布部が挿通される塗布部挿通部と、
前記塗布部挿通部とは独立しているとともに前記空気置換溝と連通する空気置換路と、
を備えている、請求項１に記載の塗布具。
【請求項３】
前記弁機構は、
バルブ保持部材と、
前記バルブ保持部材の先端に装着される前方スプリング保持部材と、
前記バルブ保持部材に内蔵される第一バルブと、
前記第一バルブに内蔵される第二バルブと、
前記第一バルブの先端に装着されるとともに、前記第二バルブの先端部分と当接する後方スプリング保持部材と、
前記前方スプリング保持部材と前記後方スプリング保持部材との間に介装され、前記第一バルブを後方へ付勢する第一スプリングと、
前記第一バルブと前記第二バルブとの間に介装され、前記第二バルブを前方へ付勢する第二スプリングと、
前記第一スプリングの中に挿入され、前記塗布部保持部材と前記第二バルブとの間に前後に移動可能に改装される撹拌棒と、
を備える、請求項１又は請求項２に記載の塗布具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、軸筒内部に弁機構を備え、軸筒押圧により塗布液を供給する塗布具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、軸筒内部に弁機構を備えた、いわゆるバルブ式の塗布具では軸筒の押圧で開弁する方法（特許文献１）や後端をノックすることで開弁する方法（特許文献２）などが知られている。一方、それらの方法では、ペン芯として筆穂のような軟質なものは使用できず、また、化粧料のような塗布液の吐出量をコントロールしにくいなどの課題があった。一方、キャップの装着により内部の弁機構が閉鎖される塗布具も開示されている（特許文献３）。また、容器内の圧力上昇を防ぐ塗布具も開示されている（特許文献４）。
【先行技術文献】
【特許文献】
【０００３】
実開平６－３６８６号公報
特開平９－２７１７１０号公報
特開２０２１－１１５７１０号公報
特開２００８－４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、軸筒として弾性に富むブロー容器を使用し、容器側面を押圧することで開弁させ液を流出させる機構を有した塗布具では、液が開弁とともに噴出することがあった。そこで、本開示の態様は、本体を押圧することで開弁するバルブを有した塗布具にて、急激な液流出（いわゆるドバ落ちと称することがある）を防止するとともに、押圧の強弱で液吐出量のコントロールを容易にすることを課題とする。
【課題を解決するための手段】
【０００５】
本開示の様態は、下記の通りである。
【０００６】
＜態様１＞

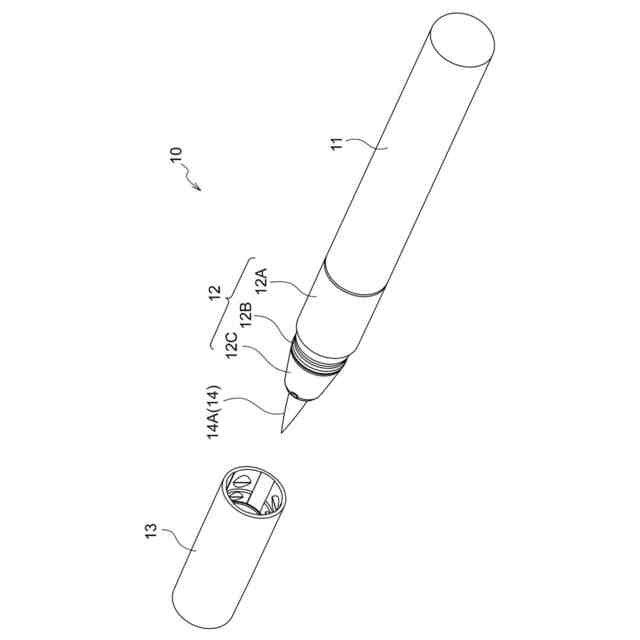

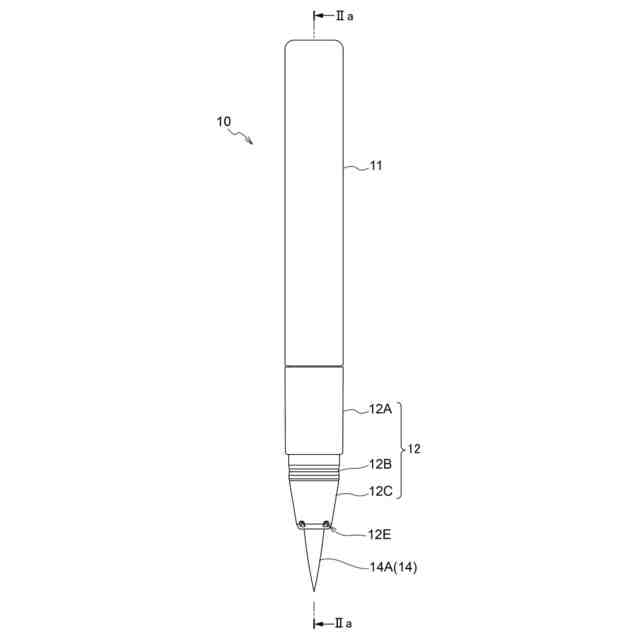

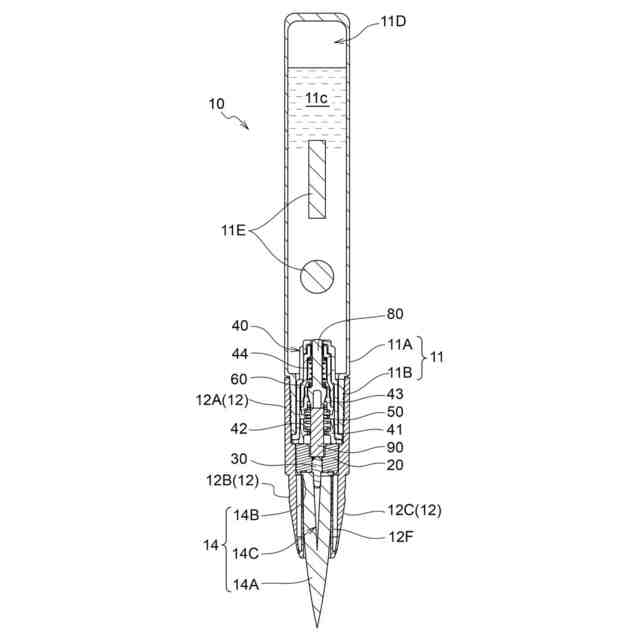

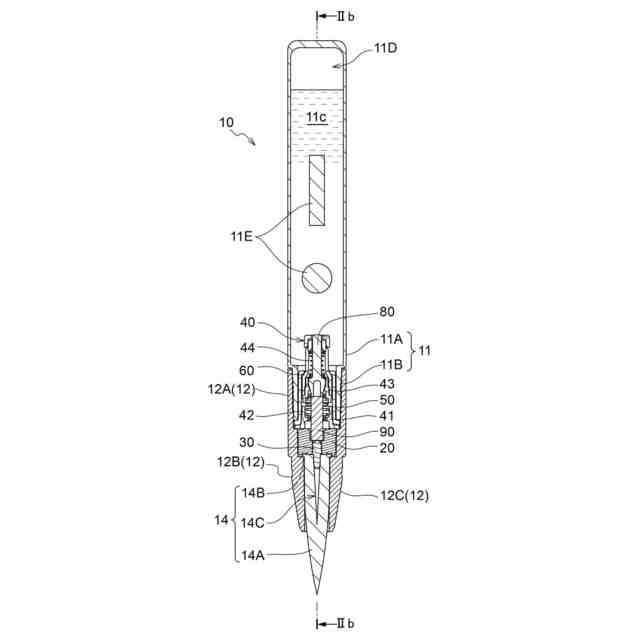

態様１の塗布具は、内部空間が塗布液を収容する塗布液収容部であるとともに、側面が押圧されることで変形可能な軸筒と、
前記軸筒の内部空間の先端側に収容される弁機構と、
前記塗布液を先端方向へ通すための液通孔が形成される塗布部と、
前記塗布部が挿通されつつ前記軸筒の先端に装着される先軸と、
前記先軸の内部と弁機構との間に収容されるとともに、前記塗布部の後端を先端方向に保持する筒状の塗布部保持部材と、

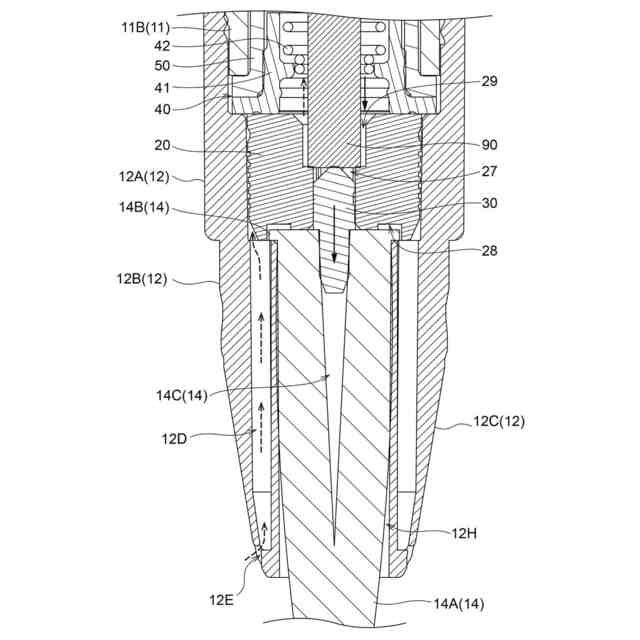

前記塗布部保持部材の外周に形成される、複数箇所で折り返しつつ連続した１本の溝である空気置換溝と、
を備える。
【０００７】
態様１の塗布具の構成によると、空気置換溝が空気は通すが塗布液は通さない構造であることで、液の急激な吐出を防ぎつつ適切な液供給を行うことが可能となる。
【０００８】
＜態様２＞
態様２の塗布具は、態様１の構成に加え、前記先軸は、
前記塗布部が挿通される塗布部挿通部と、
前記塗布部挿通部とは独立しているとともに前記空気置換溝と連通する空気置換路と、
を備えている。
【０００９】
ここで、空気置換路が塗布部挿通部とは独立しているとは、空気置換路と塗布部挿通部とは直接連絡していないことを意味する。態様２の塗布具の構成によると、先軸に空気通路を別途設けることで空気と液体の置換を促進し、より安定した液供給を行うことが可能となる。
【００１０】
＜態様３＞
態様３の塗布具は、前記弁機構は、
バルブ保持部材と、
前記バルブ保持部材の先端に装着される前方スプリング保持部材と、
前記バルブ保持部材に内蔵される第一バルブと、
前記第一バルブに内蔵される第二バルブと、
前記第一バルブの先端に装着されるとともに、前記第二バルブの先端部分と当接する後方スプリング保持部材と、
前記前方スプリング保持部材と前記後方スプリング保持部材との間に介装され、前記第一バルブを後方へ付勢する第一スプリングと、
前記第一バルブと前記第二バルブとの間に介装され、前記第二バルブを前方へ付勢する第二スプリングと、
前記第一スプリングの中に挿入され、前記塗布部保持部材と前記第二バルブとの間に前後に移動可能に改装される撹拌棒と、
を備える。
（【００１１】以降は省略されています）
