公開番号2025127895
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024890
出願日2024-02-21
発明の名称画像形成システム
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類G03G 21/16 20060101AFI20250826BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】専有面積を小さくする。
【解決手段】シートSに画像を形成する画像形成装置10と、画像形成装置10に対して上部に着脱可能に装着された排出装置100と、を備える。排出装置100は、シートSが排出される排出部110と、画像形成装置10から受け渡されたシートSを搬送する第1搬送経路P11と、第1搬送経路P11に連続し、第1搬送経路P11に対して傾斜して配置され、かつ、第1搬送経路P11から受け渡されたシートSを排出部110に搬送する第2搬送経路P12と、画像形成装置10に固定された筐体101と、回動軸103を中心に、第1搬送経路P11を開放する開位置と、第1搬送経路P11を形成する閉位置と、に回動可能なカバー102と、を有する。第1搬送経路P11は、垂直方向に対して、上部が下部よりも排出部110が配置された側に位置して傾斜している。
【選択図】図2
特許請求の範囲【請求項１】
シートに画像を形成する画像形成部を有する画像形成装置と、
前記画像形成装置に対して上部に着脱可能に装着された排出装置と、を備え、
前記排出装置は、
シートが排出される排出部と、
前記画像形成装置から受け渡されたシートを搬送する第１搬送経路と、
前記第１搬送経路に連続し、前記第１搬送経路に対して傾斜して配置され、かつ、前記第１搬送経路から受け渡されたシートを前記排出部に搬送する第２搬送経路と、
前記画像形成装置に固定された第１筐体と、
前記排出装置の下部に配置された回動軸と、
前記回動軸を中心に、前記第１搬送経路を開放する開位置と、前記第１搬送経路を形成する閉位置と、に回動可能な第２筐体と、を有し、
前記第１搬送経路は、垂直方向に対して、上部が下部よりも前記排出部が配置された側に位置して傾斜している、
ことを特徴とする画像形成システム。
続きを表示（約 2,400 文字）【請求項２】
前記第２筐体は、前記開位置に位置するときに、上方から視て前記画像形成装置に全体が重なる、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項３】
シートに画像を形成する画像形成部を有する画像形成装置と、
前記画像形成装置に対して上部に着脱可能に装着された排出装置と、を備え、
前記排出装置は、
シートが排出される排出部と、
前記画像形成装置から受け渡されたシートを搬送する第１搬送経路と、
前記第１搬送経路に連続し、前記第１搬送経路に対して傾斜して配置され、かつ、前記第１搬送経路から受け渡されたシートを前記排出部に搬送する第２搬送経路と、
前記画像形成装置に固定された第１筐体と、
前記排出装置の下部に配置された回動軸と、
前記回動軸を中心に、前記第１搬送経路を開放する開位置と、前記第１搬送経路を形成する閉位置と、に回動可能な第２筐体と、を有し、
前記第２筐体は、前記開位置に位置するときに、上方から視て前記画像形成装置に全体が重なる、
ことを特徴とする画像形成システム。
【請求項４】
前記排出装置は、前記第１搬送経路にあるシートを搬送する搬送ローラ対を有し、
前記搬送ローラ対は、前記第１筐体に回転自在に支持された第１ローラと、前記第２筐体に回転自在に支持され、かつ、前記第１ローラに接触する第２ローラと、を有する、
ことを特徴とする請求項１又は３に記載の画像形成システム。
【請求項５】
前記搬送ローラ対は、第１搬送ローラ対であり、
前記排出部は、第１排出トレイと、前記第１排出トレイより下方に配置され、かつ、シートが排出される第２排出トレイと、を含み、
前記第２搬送経路は、前記第１搬送経路から受け渡されたシートを前記第１排出トレイに搬送し、
前記排出装置は、
前記第１搬送経路から分岐し、前記第１搬送経路に対して傾斜して配置され、かつ、前記第１搬送経路から受け渡されたシートを前記第２排出トレイに搬送する第３搬送経路と、
前記画像形成装置から受け渡されたシートを前記第１搬送経路を介して前記第１排出トレイに向けて案内する第１位置と、前記画像形成装置から受け渡されたシートを前記第３搬送経路を介して前記第２排出トレイに向けて案内する第２位置と、に切り替わる第１切替部と、
前記第１切替部よりシート搬送方向上流に配置され、前記第１搬送経路にあるシートを搬送する第２搬送ローラ対と、を有し、
前記第２搬送ローラ対は、前記第１筐体に回転自在に支持された第３ローラと、前記第２筐体に回転自在に支持され、かつ、前記第３ローラに接触する第４ローラと、を有する、
ことを特徴とする請求項４に記載の画像形成システム。
【請求項６】
前記排出部は、前記第２排出トレイより下方に配置され、かつ、シートが排出される第３排出トレイを含み、
前記排出装置は、
前記第１搬送経路から分岐し、前記第１搬送経路に対して傾斜して配置され、かつ、前記第１搬送経路から受け渡されたシートを前記第３排出トレイに搬送する第４搬送経路と、
前記画像形成装置から受け渡されたシートを前記第１搬送経路を介して前記第１切替部に向けて案内する第３位置と、前記画像形成装置から受け渡されたシートを前記第４搬送経路を介して前記第３排出トレイに向けて案内する第４位置と、に切り替わる第２切替部と、
前記第２切替部よりシート搬送方向上流に配置され、前記第１搬送経路にあるシートを搬送する第３搬送ローラ対と、を有し、
前記第３搬送ローラ対は、前記第１筐体に回転自在に支持された第５ローラと、前記第２筐体に回転自在に支持され、かつ、前記第５ローラに接触する第６ローラと、を有する、
ことを特徴とする請求項５に記載の画像形成システム。
【請求項７】
前記排出部は、前記第３排出トレイより下方に配置され、かつ、シートが排出される第４排出トレイを含み、
前記排出装置は、
前記第１搬送経路から分岐し、前記第１搬送経路に対して傾斜して配置され、かつ、前記第１搬送経路から受け渡されたシートを前記第４排出トレイに搬送する第５搬送経路と、
前記画像形成装置から受け渡されたシートを前記第１搬送経路を介して前記第２切替部に向けて案内する第５位置と、前記画像形成装置から受け渡されたシートを前記第５搬送経路を介して前記第４排出トレイに向けて案内する第６位置と、に切り替わる第３切替部と、
前記第３切替部よりシート搬送方向上流に配置され、前記第１搬送経路にあるシートを搬送する第４搬送ローラ対と、を有し、
前記第４搬送ローラ対は、前記第１筐体に回転自在に支持された第７ローラと、前記第２筐体に回転自在に支持され、かつ、前記第６ローラに接触する第８ローラと、を有する、
ことを特徴とする請求項６に記載の画像形成システム。
【請求項８】
前記第２筐体は、前記第１搬送経路に対して前記排出部とは反対側に配置されている、
ことを特徴とする請求項１又は３に記載の画像形成システム。
【請求項９】
前記第２筐体は、前記第１搬送経路に対して前記排出部と同じ側に配置されている、
ことを特徴とする請求項１又は３に記載の画像形成システム。
【請求項１０】
前記第２筐体は、前記第１搬送経路に沿って配置される外側面を有する、
ことを特徴とする請求項１又は３に記載の画像形成システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複写機、プリンタ等の電子写真方式や静電記録方式、インクジェット方式等を採用した画像形成装置に、シートを排出する排出装置を装着してなる画像形成システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、複写機やプリンタ等の画像形成システムにおいて、画像形成部を有する画像形成装置と、画像形成装置に対して着脱可能に装着され、画像形成装置から搬送されたシートを排出する排出装置と、を有するものが知られている（特許文献１参照）。この画像形成システムでは、省スペース化を図るため、排出装置は画像形成装置の上部に装着されており、そのため排出装置においてシートの搬送経路が垂直に設けられている。
【０００３】
この排出装置は、搬送経路においてシートを搬送する複数の搬送ローラ対が設けられている。これらの搬送ローラ対は、画像形成装置に固定された筐体に回転自在に支持されたローラと、筐体に対して回動により開閉可能なカバーに回転自在に支持されたローラと、を有している。これにより、搬送経路でシート詰まり（ジャム）が発生した場合には、カバーを開くことで搬送ローラ対搬送経路を開放して処理を行うことができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１９４５４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述した特許文献１に記載の画像形成システムでは、ジャム処理のためにカバーを開放したときに画像形成装置の設置面積（設置領域）よりも外に出てしまう。このため、画像形成システムの設置面積は、画像形成装置の設置面積だけでなく、開放したカバーが占める面積も含める必要があり、画像形成システムの設置面積が増大してしまう。画像形成システムの設置面積が増大すると、オフィスなどでの画像形成システムの設置場所が制限されてしまう虞がある。
【０００６】
本発明は、専有面積を小さくできる画像形成システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、シートに画像を形成する画像形成部を有する画像形成装置と、前記画像形成装置に対して上部に着脱可能に装着された排出装置と、を備え、前記排出装置は、シートが排出される排出部と、前記画像形成装置から受け渡されたシートを搬送する第１搬送経路と、前記第１搬送経路に連続し、前記第１搬送経路に対して傾斜して配置され、かつ、前記第１搬送経路から受け渡されたシートを前記排出部に搬送する第２搬送経路と、前記画像形成装置に固定された第１筐体と、前記排出装置の下部に配置された回動軸と、前記回動軸を中心に、前記第１搬送経路を開放する開位置と、前記第１搬送経路を形成する閉位置と、に回動可能な第２筐体と、を有し、前記第１搬送経路は、垂直方向に対して、上部が下部よりも前記排出部が配置された側に位置して傾斜していることを特徴とする画像形成システムである。
【０００８】
本発明の他の一態様は、シートに画像を形成する画像形成部を有する画像形成装置と、前記画像形成装置に対して上部に着脱可能に装着された排出装置と、を備え、前記排出装置は、シートが排出される排出部と、前記画像形成装置から受け渡されたシートを搬送する第１搬送経路と、前記第１搬送経路に連続し、前記第１搬送経路に対して傾斜して配置され、かつ、前記第１搬送経路から受け渡されたシートを前記排出部に搬送する第２搬送経路と、前記画像形成装置に固定された第１筐体と、前記排出装置の下部に配置された回動軸と、前記回動軸を中心に、前記第１搬送経路を開放する開位置と、前記第１搬送経路を形成する閉位置と、に回動可能な第２筐体と、を有し、前記第２筐体は、前記開位置に位置するときに、上方から視て前記画像形成装置に全体が重なることを特徴とする画像形成システムである。
【発明の効果】
【０００９】
本発明によれば、画像形成システムの専有面積を小さくできる。
【図面の簡単な説明】
【００１０】

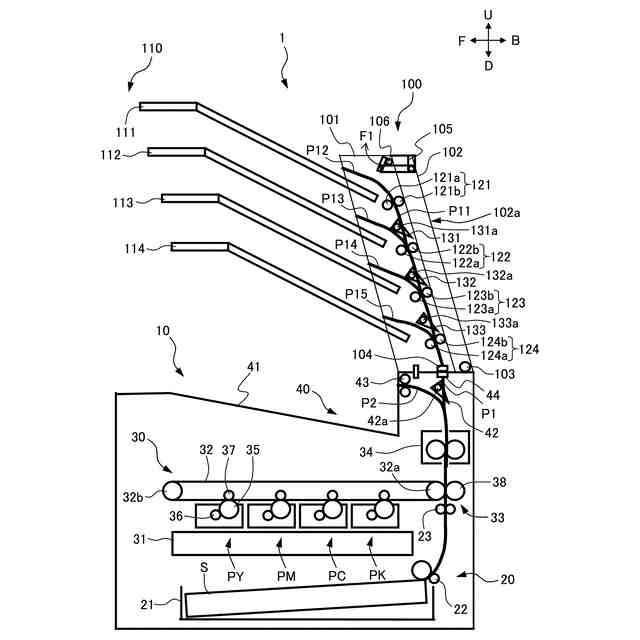

第１の実施形態に係る画像形成システムにおけるカバーを閉じた状態を示す断面図である。

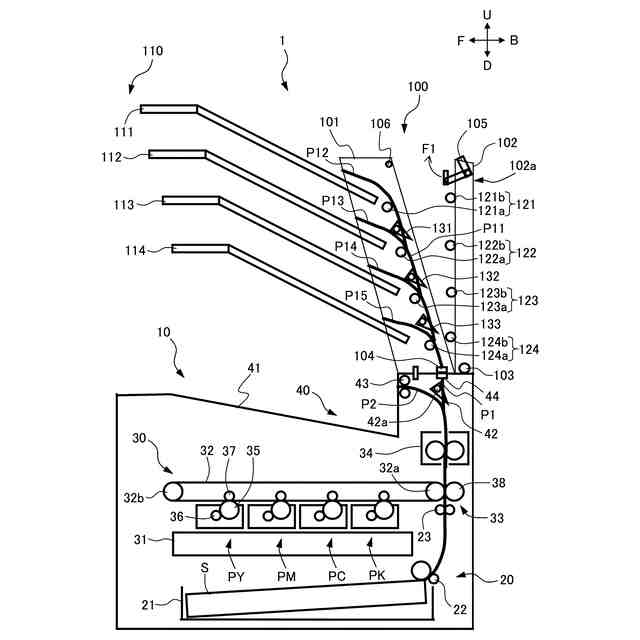

第１の実施形態に係る画像形成システムにおけるカバーを開いた状態を示す断面図である。

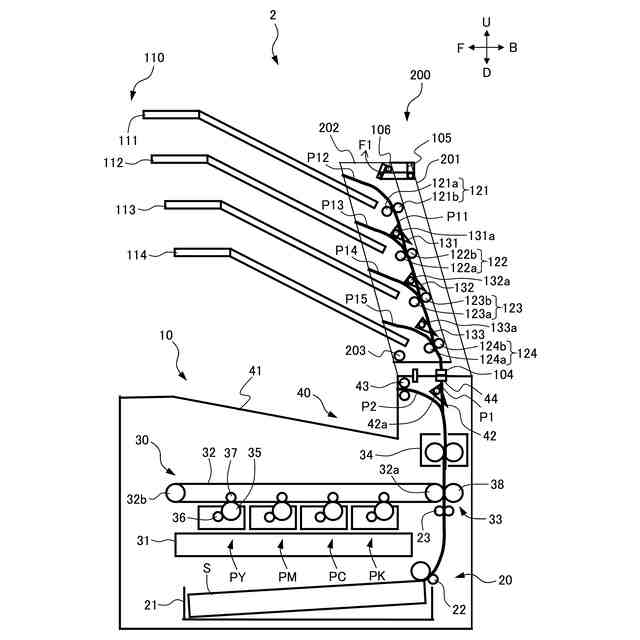

第２の実施形態に係る画像形成システムにおけるカバーを閉じた状態を示す断面図である。

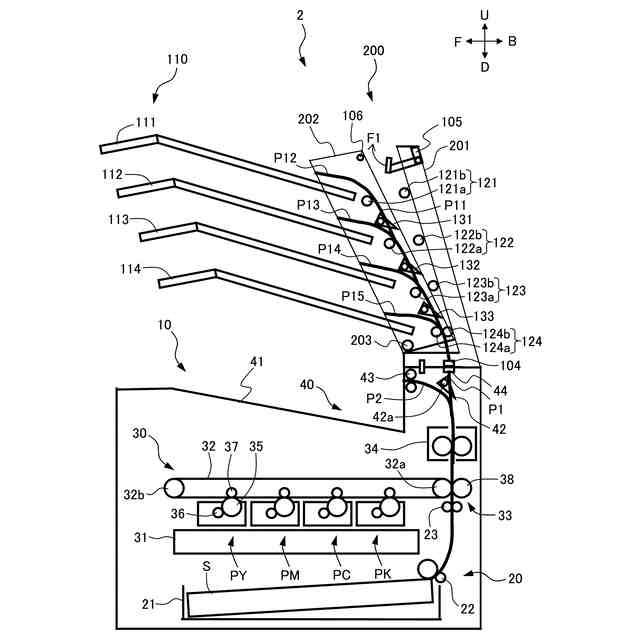

第２の実施形態に係る画像形成システムにおけるカバーを開いた状態を示す断面図である。

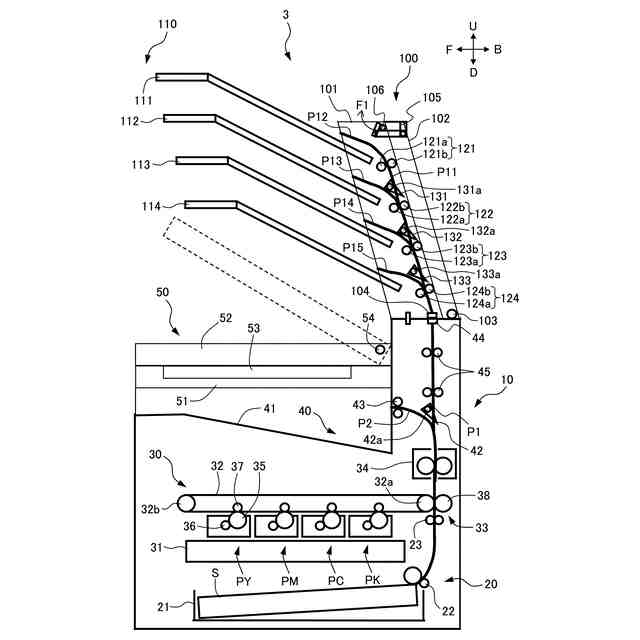

第３の実施形態に係る画像形成システムにおけるカバーを閉じた状態を示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
