公開番号2025128855
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025817
出願日2024-02-22
発明の名称シート収納箱
出願人大王製紙株式会社
代理人個人,個人
主分類B65D 83/08 20060101AFI20250827BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】使用後にフィルム材が剥がしやすいシート収納箱を提供すること。
【解決手段】シート収納箱は、積層された複数のシートを収容する本体と、本体の上面に形成され、本体の第1方向に延び、第1方向と直交する第2方向に所定の幅を持つ開口と、上面の裏面に接着されて第1方向に延びるスリットが形成された、開口を覆うフィルム材と、を有し、上面の裏面における開口の外側でフィルム材が重なる重畳領域に、フィルム材が接着される接着部と、フィルム材の一部が接着されない非接着部と、が設けられている。
【選択図】図1
特許請求の範囲【請求項１】

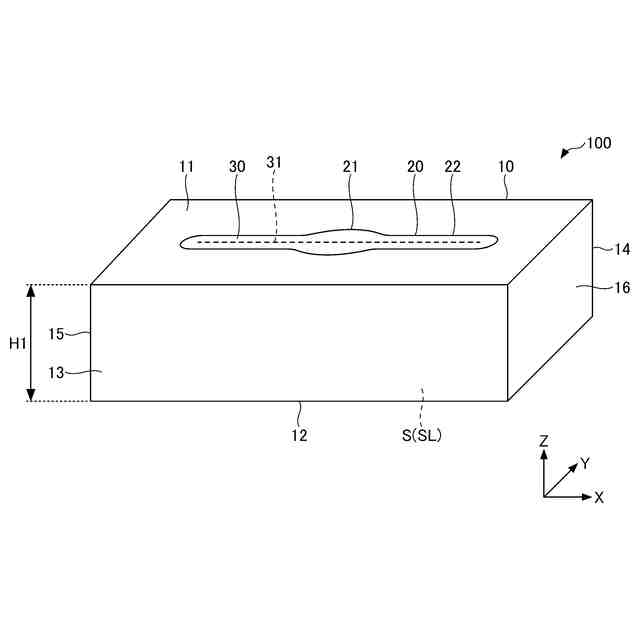

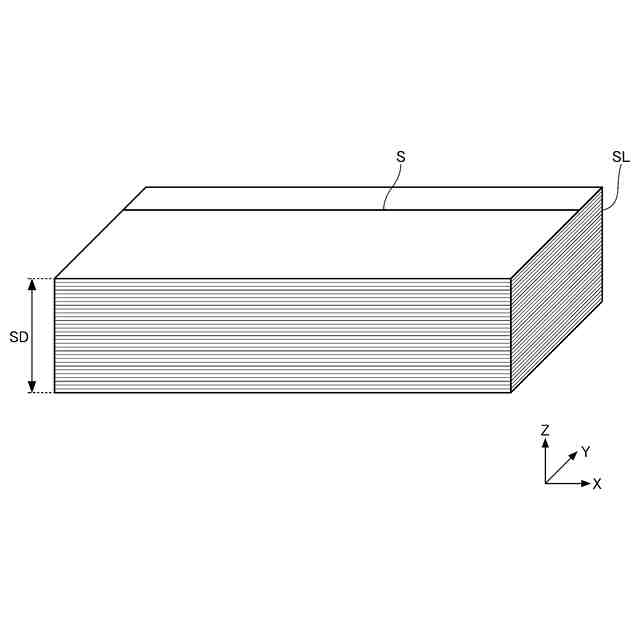

積層された複数のシートを収容する本体と、

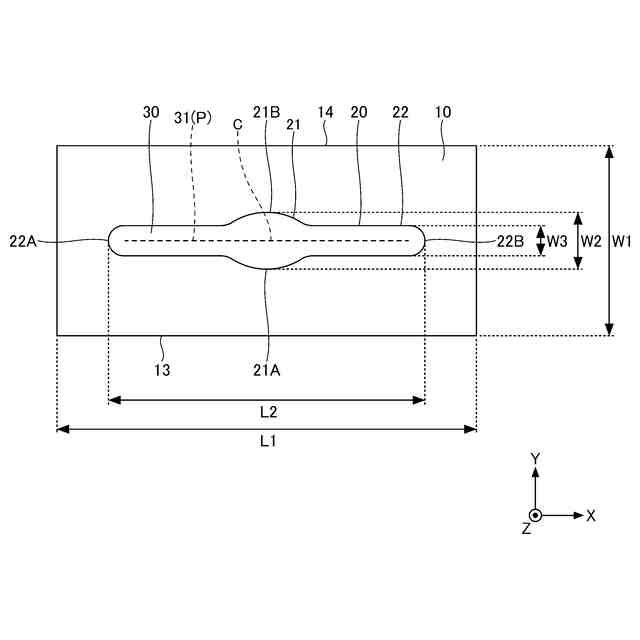

前記本体の上面に形成され、前記本体の第１方向に延び、前記第１方向と直交する第２方向に所定の幅を持つ開口と、
前記上面の裏面に接着されて前記第１方向に延びるスリットが形成された、前記開口を覆うフィルム材と、を有し、
前記上面の裏面における前記開口の外側で前記フィルム材が重なる重畳領域に、前記フィルム材が接着される接着部と、前記フィルム材の一部が接着されない非接着部と、が設けられている、シート収納箱。
続きを表示（約 800 文字）【請求項２】
前記非接着部は、前記重畳領域のうち前記開口に沿って前記第１方向に延びる第１部分領域および／または前記開口に沿って前記第２方向に延びる第２部分領域に設けられている、請求項１に記載のシート収納箱。
【請求項３】
前記第１部分領域と前記第２部分領域とに連続して前記接着部が設けられている、請求項２に記載のシート収納箱。
【請求項４】
前記開口の少なくとも一部の領域である第１開口領域の前記第２方向の幅が、前記開口の他の領域である第２開口領域の前記第２方向の幅より広い、請求項１に記載のシート収納箱。
【請求項５】
前記非接着部は、前記第１開口領域に隣接して設けられている、請求項４に記載のシート収納箱。
【請求項６】
前記第１開口領域に隣接する前記非接着部の前記第１方向の長さが、前記第１開口領域の前記第１方向の長さより長い、請求項５に記載のシート収納箱。
【請求項７】
前記第２開口領域の前記第２方向の幅が、前記上面の前記第２方向の幅に対して、５％以上２５％以下である、請求項４に記載のシート収納箱。
【請求項８】
前記第１開口領域の前記第２方向の幅が、前記第２開口領域の前記第２方向の幅に対して、１．０倍以上４．０倍以下である、請求項４に記載のシート収納箱。
【請求項９】
前記重畳領域に接着された前記フィルム材の前記第２方向の幅が、前記第２開口領域の前記第２方向の幅に対して、２倍以上５倍以下である、請求項４に記載のシート収納箱。
【請求項１０】
前記重畳領域に接着された前記フィルム材の前記第２方向の幅が、前記第１開口領域の前記第２方向の幅に対して、０．４倍以上２倍以下である、請求項４に記載のシート収納箱。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、シート収納箱に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来のシート収納箱は、ティシューペーパーなどのシートが、厚紙等で作られた箱（いわゆるカートン）に収納され、該箱の上面にシートを取り出すための取出口が設けられている。また、上面の裏面には、取出口を覆う樹脂製のフィルム材が貼り付けられており、該フィルム材に形成されたスリットを通じてシートが引き出されるようになっている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６０４３１１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上面の裏面にフィルム材が設けられたシート収納箱では、使用後に箱とフィルム材を分別する際に、上面の裏面側からでないとフィルム材が剥がしづらい。
【０００５】
本発明の課題は、使用後にフィルム材が剥がしやすいシート収納箱を提供することである。
【課題を解決するための手段】
【０００６】

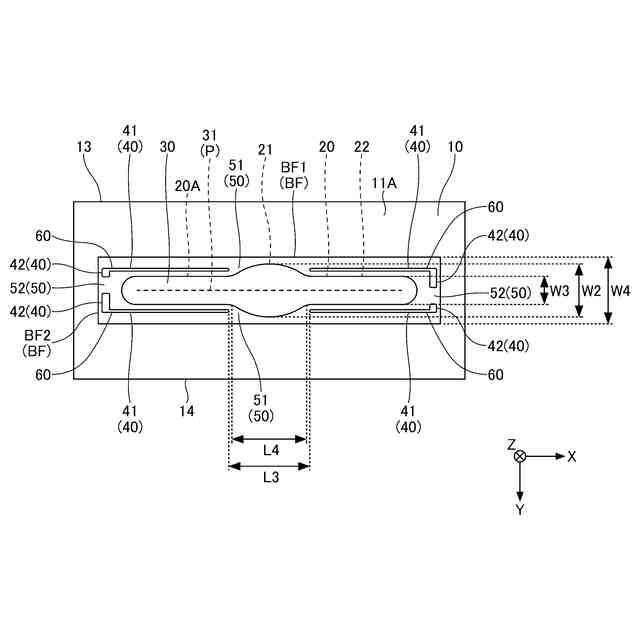

本発明に係る第１の態様は、積層された複数のシートを収容する本体と、前記本体の上面に形成され、前記本体の第１方向に延び、前記第１方向と直交する第２方向に所定の幅を持つ開口と、前記上面の裏面に接着されて前記第１方向に延びるスリットが形成された、前記開口を覆うフィルム材と、を有し、前記上面の裏面における前記開口の外側で前記フィルム材が重なる重畳領域に、前記フィルム材が接着される接着部と、前記フィルム材の一部が接着されない非接着部と、が設けられている、シート収納箱である。
【０００７】
第１の態様では、本体の上面の裏面における開口の外側でフィルム材が重なる重畳領域に、フィルム材の一部が接着されない非接着部が設けられていることで、上面側から開口を介して非接着部とフィルム材の間に手指を挿入することができる。そのため、第１の態様では、上面側からでもフィルム材を剥がすことができるため、シート収納箱の使用後に本体とフィルム材を分別する際に、フィルム材が剥がしやすい。
【０００８】
本発明に係る第２の態様は、前記非接着部は、前記重畳領域のうち前記開口に沿って前記第１方向に延びる第１部分領域および／または前記開口に沿って前記第２方向に延びる第２部分領域に設けられている、第１の態様に記載のシート収納箱である。第２の態様では、非接着部が重畳領域の第１部分領域および／または第２部分領域に設けられていることで、開口の第１方向に沿う端縁および／または第２方向に沿う端縁から非接着部を通じてフィルム材を剥がすことができる。
【０００９】
本発明に係る第３の態様は、前記第１部分領域と前記第２部分領域とに連続して前記接着部が設けられている、第２の態様に記載のシート収納箱である。第３の態様では、重畳領域の第１部分領域と第２部分領域とに連続して接着部が設けられていることで、重畳領域に非接着部が設けられている場合でも、使用前または使用時にフィルム材が剥がれるのを防ぐことができる。
【００１０】
本発明に係る第４の態様は、前記開口の少なくとも一部の領域である第１開口領域の前記第２方向の幅が、前記開口の他の領域である第２開口領域の前記第２方向の幅より広い、第１乃至第３の態様のいずれか一つに記載のシート収納箱である。
（【００１１】以降は省略されています）
