公開番号2025124759
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2025088603,2021090791
出願日2025-05-28,2021-05-31
発明の名称シート収納箱
出願人大王製紙株式会社
代理人弁理士法人ITOH
主分類B65D 83/08 20060101AFI20250819BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】置き場所が制限されにくいシート収納箱を提供する。

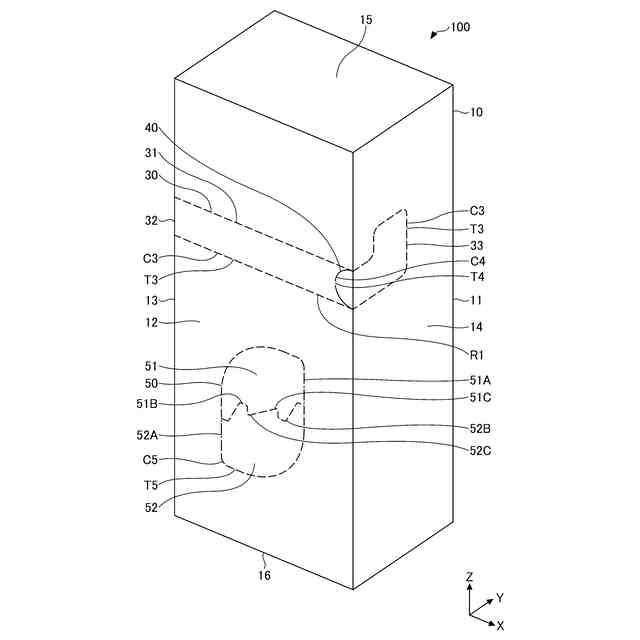

【解決手段】第2面12に形成され、第2面の第3面13側の端縁から第2面の第4面14側の端縁に延びる線状の第1切欠31と、第3面に形成され、第1切欠と連続して第3面の第2面側の端縁から延びて第5面15側に屈曲する第2切欠32と、第4面に形成され、第1切欠と連続して第4面の第2面側の端縁から延びて第5面側に屈曲する第3切欠33と、を有し、第2面、第3面、及び第4面に連続する開裂用切目線が形成され、第1切欠、第2切欠、及び第3切欠は、開裂用切目線で囲まれた領域に形成され、開裂用切目線で囲まれた領域内に領域の一部を開口する第1フラップ40が形成され、第1フラップが、第1切欠の中央領域に対応する第2面の第1部分に形成され、第1部分が長手方向に広がっている。
【選択図】図3
特許請求の範囲【請求項１】

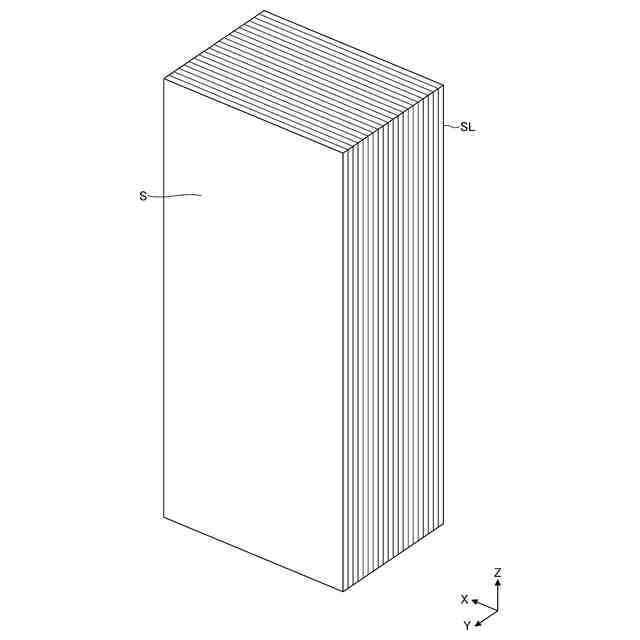

積層された複数枚のシートを収容する直方体状のシート収納箱であって、

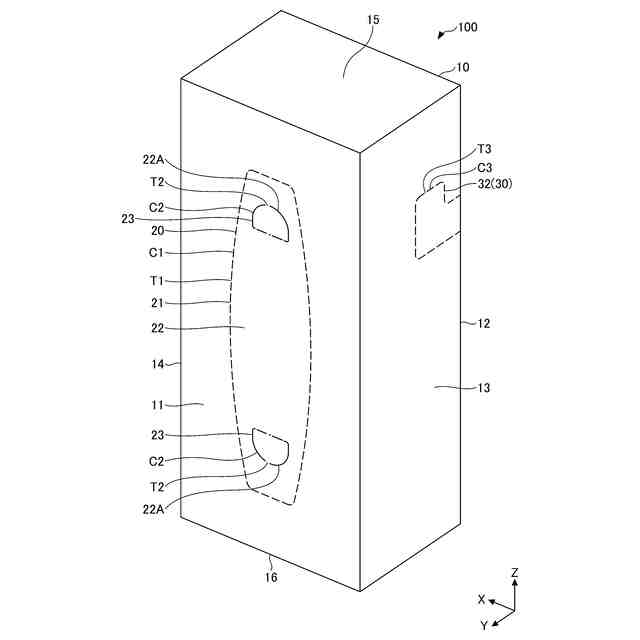

シート取出口が形成され、前記シート収納箱の長手方向に延びる第１面と、
前記第１面と前記シートの積層方向に対向し、前記長手方向に延びる第２面と、
前記積層方向と直交し且つ前記長手方向と直交する方向に対向し、前記長手方向に延びる第３面及び第４面と、
前記長手方向に対向する第５面及び第６面と、を有し、
前記第２面に形成され、前記第２面の前記第３面側の端縁から前記第２面の前記第４面側の端縁に延びる線状の第１切欠と、

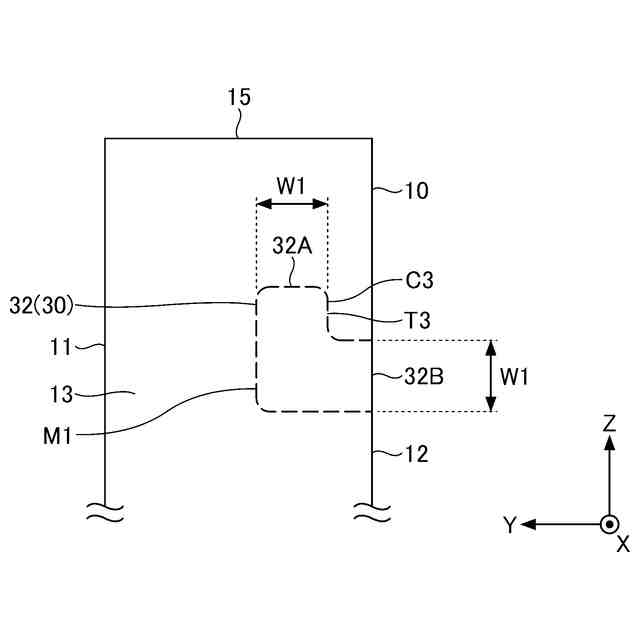

前記第３面に形成され、前記第１切欠と連続して前記第３面の前記第２面側の端縁から延びて前記第５面側に屈曲する第２切欠と、

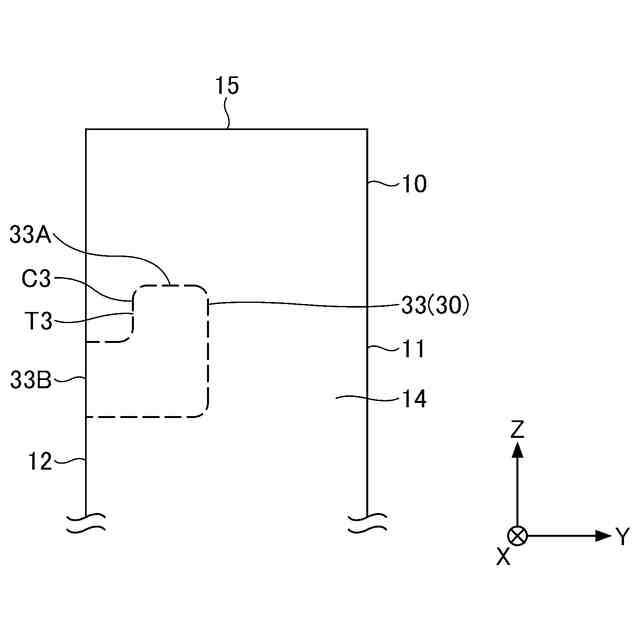

前記第４面に形成され、前記第１切欠と連続して前記第４面の前記第２面側の端縁から延びて前記第５面側に屈曲する第３切欠と、を有し、
前記第２面、前記第３面、及び前記第４面に連続する開裂用切目線が形成され、
前記第１切欠、前記第２切欠、及び前記第３切欠は、前記開裂用切目線で囲まれた領域に形成され、
前記開裂用切目線で囲まれた領域内に前記領域の一部を開口する第１フラップが形成され、
前記第１フラップが、前記第１切欠の中央領域に対応する前記第２面の第１部分に形成され、
前記第１部分が前記長手方向に広がっている、シート収納箱。
続きを表示（約 460 文字）【請求項２】
前記第２切欠および前記第３切欠は、Ｌ字状である、請求項１に記載のシート収納箱。
【請求項３】
前記第１切欠は、前記第２面の前記第５面側に形成されている、請求項１または２に記載のシート収納箱。
【請求項４】
前記第２面、前記第３面、及び前記第４面に連続する開裂用切目線が形成され、
前記第１切欠、前記第２切欠、及び前記第３切欠は、前記開裂用切目線で囲まれた領域に形成される、請求項１乃至３のいずれか一項に記載のシート収納箱。
【請求項５】
前記開裂用切目線で囲まれた領域内に前記領域の一部を開口する第１フラップが形成される、請求項４に記載のシート収納箱。
【請求項６】
前記第１フラップが、前記第２面の前記第３面寄りまたは第４面寄りに形成される、請求項５に記載のシート収納箱。
【請求項７】
前記第１フラップが、前記第１切欠の中央領域に対応する前記第２面の第１部分に形成される、請求項５に記載のシート収納箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート収納箱に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、感染症予防対策として衛生意識が高まり、今まで複数人で使用される手拭き用の布タオルの代わりに、使い捨てができるペーパータオルやティシューペーパーの使用が増加している。ペーパータオルなどのシートは、厚紙等で作られた箱（カートンともいう）に収納され、該箱の天面に開口する取出口から引き出されるシート収納箱の形態で使用される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第４１４２２３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のシート収納箱は、シートがカートンに収納されているため、洗面所まわり等の狭い場所では、置き場所が限定される。
【０００５】
本発明の課題は、置き場所が制限されにくいシート収納箱を提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る第１の態様は、積層された複数枚のシートを収容する直方体状のシート収納箱であって、シート取出口が形成され、前記シート収納箱の長手方向に延びる第１面と、前記第１面と前記シートの積層方向に対向し、前記長手方向に延びる第２面と、前記積層方向と直交し且つ前記長手方向と直交する方向に対向し、前記長手方向に延びる第３面及び第４面と、前記長手方向に対向する第５面及び第６面と、を有し、前記第２面に形成され、前記第２面の前記第３面側の端縁から前記第２面の前記第４面側の端縁に延びる線状の第１切欠と、前記第３面に形成され、前記第１切欠と連続して前記第３面の前記第２面側の端縁から延びて前記第５面側に屈曲する第２切欠と、前記第４面に形成され、前記第１切欠と連続して前記第４面の前記第２面側の端縁から延びて前記第５面側に屈曲する第３切欠と、を有し、前記第２面、前記第３面、及び前記第４面に連続する開裂用切目線が形成され、前記第１切欠、前記第２切欠、及び前記第３切欠は、前記開裂用切目線で囲まれた領域に形成され、前記開裂用切目線で囲まれた領域内に前記領域の一部を開口する第１フラップが形成され、前記第１フラップが、前記第１切欠の中央領域に対応する前記第２面の第１部分に形成され、前記第１部分が前記長手方向に広がっている、シート収納箱。
【０００７】
第１の態様では、第２面の第３面側の端縁から第２面の第４面側の端縁に延びる線状の切欠を有することで、シート取出口が形成される第１面とシートの積層方向に対向する第２面に、長手方向と直交する方向に延びる切欠が構成される。また、第３面の第２面側の端縁および第４面の第２面側の端縁からそれぞれ延びて第５面側に屈曲する切欠を有することで、第３面および第４面に、第２面の切欠と連続して第５面側に屈曲する切欠が構成される。
【０００８】
このような構成により、第１の態様では、タオル掛けのバーを、第２面の第１切欠からシート収納箱の内側に挿入することができ、第３面及び第４面の第２切欠および第３切欠に係止することができる。これにより、シート収納箱の長手方向がタオル掛けのバーが延びる方向と垂直になるように、シート収納箱をタオル掛けに吊り下げることができる。
【０００９】
そのため、第１の態様では、洗面所まわり等の狭い場所でも、タオル掛け等の設備（以下、タオル掛け等という）を利用してシート収納箱を設置することができる。また、シート収納箱の置き場所が確保できる場合は、取出口が形成される第１面を天面にしてシート収納箱を設置することができる。従って、第１の態様によれば、置き場所が制限されにくいシート収納箱を提供することができる。
【００１０】
また、第１の態様では、タオル掛け等に設置されたシート収納箱の取出口からはシートを水平ないし下方に引き出すことができるので、取出口から水滴や埃が入りにくくなる。そのため、第１の態様によれば、シート収納箱を衛生的に使用することができる。
（【００１１】以降は省略されています）
