発明の名称制御装置及び画像形成装置
出願人シャープ株式会社
代理人個人,個人
主分類G06F 11/07 20060101AFI20250829BHJP(計算;計数)
要約【課題】装置が不良になる兆候を検知して障害を復旧できる制御装置を提供する。
【解決手段】制御装置は、第1ファームウェアを記憶する第1記憶部と、第2ファームウェアを記憶する第2記憶部と、前記第1記憶部からファームウェアを読み出して実行するプロセッサ部と、前記プロセッサ部の温度を測定する温度測定部と、前記プロセッサ部が正常起動したことを前記温度が示すか否かを判定する復旧部と、を備え、前記復旧部は、プロセッサ部が第1記憶部に記憶される前記第1ファームウェアを実行した後、前記プロセッサ部が正常起動していないことを前記温度が示すと判定した場合、前記第2ファームウェアを前記第1記憶部に記憶させる。
【選択図】図1
特許請求の範囲【請求項１】
第１ファームウェアを記憶する第１記憶部と、
第２ファームウェアを記憶する第２記憶部と、
前記第1記憶部からファームウェアを読み出して実行するプロセッサ部と、
前記プロセッサ部の温度を測定する温度測定部と、
前記プロセッサ部が正常起動したことを前記温度が示すか否かを判定する復旧部と、
を備え、
前記復旧部は、プロセッサ部が第1記憶部に記憶される前記第１ファームウェアを実行した後、前記プロセッサ部が正常起動していないことを前記温度が示すと判定した場合、前記第２ファームウェアを前記第１記憶部に記憶させる
制御装置。
続きを表示（約 850 文字）【請求項２】
前記復旧部は、前記プロセッサ部が正常起動していないことを前記温度が示すと判定した場合、前記プロセッサ部に前記第1記憶部に記憶される前記第２ファームウェアを実行させる、
請求項１に記載の制御装置。
【請求項３】
前記プロセッサ部が正常起動したことを前記温度が示すことは、前記温度が閾値を超えることを示すことであり、
前記プロセッサ部が正常起動していないことを前記温度が示すことは、前記温度が前記閾値以下を示すことである
請求項１又は２に記載の制御装置。
【請求項４】
前記プロセッサ部と前記第１記憶部とに接続するスイッチ
をさらに備え、
前記復旧部は、前記プロセッサ部が正常起動したことを前記温度が示すと判定した場合、前記スイッチを切り替えて前記プロセッサ部と前記第１記憶部とを電気的に接続し、前記プロセッサ部が正常起動していないことを前記温度が示すと判定した場合、前記スイッチを切り替えて前記プロセッサ部と前記第１記憶部とを電気的に切断する
請求項１又は２に記載の制御装置。
【請求項５】
前記復旧部は、前記第１記憶部に前記第２ファームウェアを記憶させた後に前記スイッチを切り替えて前記プロセッサ部と前記第１記憶部とを電気的に接続する
請求項４に記載の制御装置。
【請求項６】
前記温度測定部は、前記プロセッサ部と別体である
請求項１又は２に記載の制御装置。
【請求項７】
前記スイッチと前記第１記憶部とを接続する第１配線と、
前記第１配線の前記スイッチから分岐して前記復旧部に至る第２配線と、
を備え、
前記復旧部は、前記第２配線が前記第1配線よりも短くなるように配置される
請求項１又は２に記載の制御装置。
【請求項８】
請求項１又は２に記載の制御装置を搭載する
画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、制御装置及び画像形成装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１は、オペレーティングシステムのシャットダウン後からオペレーティングシステムの起動前までの情報処理装置の動作履歴を作成し、作成された動作履歴を含む情報を記憶し、記憶された動作履歴に基づいて、不正使用及び不良使用を検知する技術を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０７５１１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示される技術では、不正使用及び不良使用を検知するに過ぎず、不正使用又は不良使用に起因する障害を復旧できない。さらに、特許文献１に開示される技術では、不正使用又は不良使用が行われる前に情報処理装置が不良になる兆候を検知することができない。そこで、本開示の一態様は、装置が不良になる兆候を検知して障害を復旧できる制御装置及び画像形成装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一形態に係る制御装置は、第１ファームウェアを記憶する第１記憶部と、第２ファームウェアを記憶する第２記憶部と、前記第1記憶部からファームウェアを読み出して実行するプロセッサ部と、前記プロセッサ部の温度を測定する温度測定部と、前記プロセッサ部が正常起動したことを前記温度が示すか否かを判定する復旧部と、を備え、前記復旧部は、プロセッサ部が第1記憶部に記憶される前記第１ファームウェアを実行したあと後、前記プロセッサ部が正常起動していないことを前記温度が示すと判定した場合、前記第２ファームウェアを前記第１記憶部に記憶させる。
【０００６】
本開示の一形態に係る画像形成装置は、制御装置を搭載し、前記制御装置は、第１ファームウェアを記憶する第１記憶部と、第２ファームウェアを記憶する第２記憶部と、前記第1記憶部からファームウェアを読み出して実行するプロセッサ部と、前記プロセッサ部の温度を測定する温度測定部と、前記プロセッサ部が正常起動したことを前記温度が示すか否かを判定する復旧部と、を備え、前記復旧部は、プロセッサ部が第1記憶部に記憶される前記第１ファームウェアを実行したあと後、前記プロセッサ部が正常起動していないことを前記温度が示すと判定した場合、前記第２ファームウェアを前記第１記憶部に記憶させる。
【図面の簡単な説明】
【０００７】

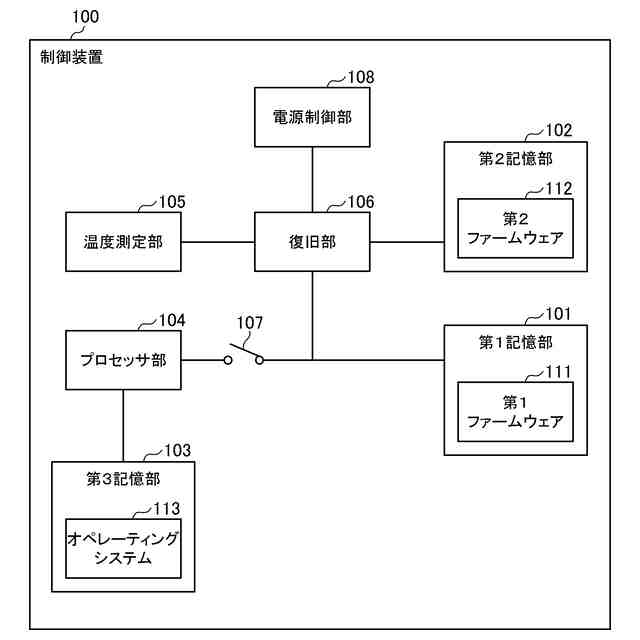

第一実施形態に係る制御装置の構成の一例を示すブロック図である。

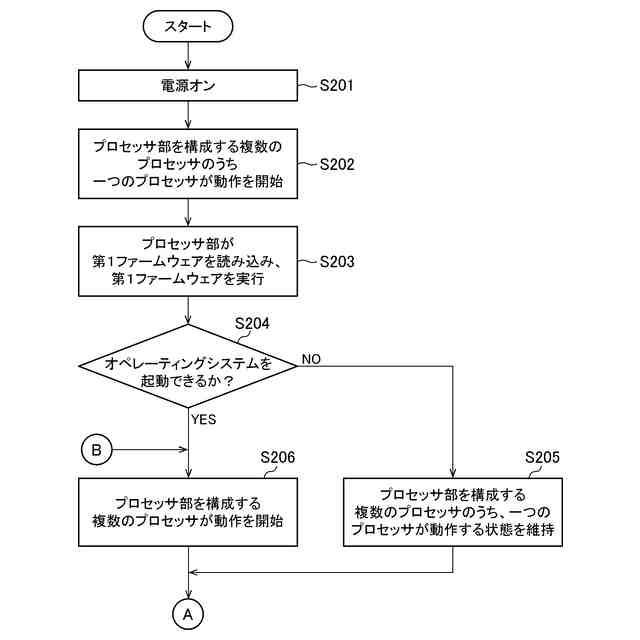

第一実施形態に係る制御装置の動作の一例を示すフローチャートである。

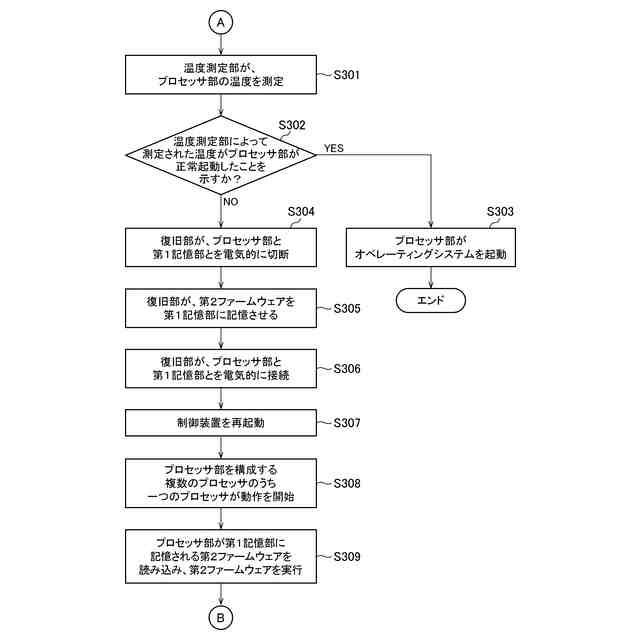

第一実施形態に係る制御装置の図２に続く動作の一例を示すフローチャートである。

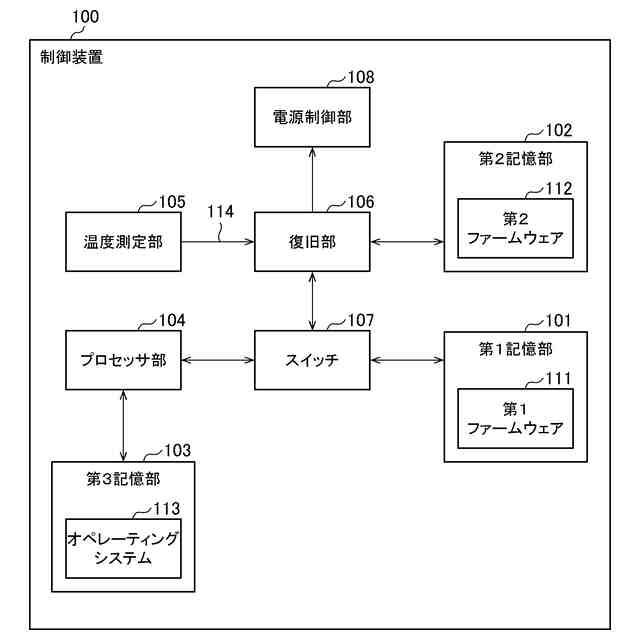

プロセッサ部と第１記憶部とが電気的に接続する状態の一例を示すブロック図である。
プロセッサ部と第１記憶部とが電気的に接続しない状態の一例を示すブロック図である。

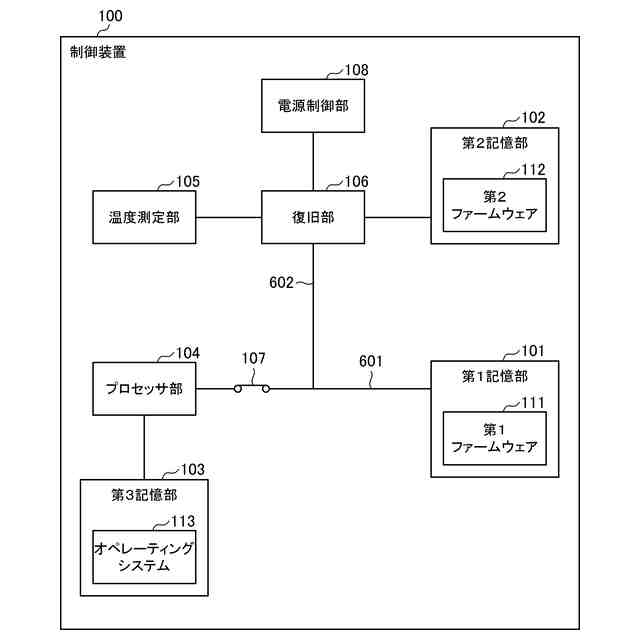

第２配線が第１配線よりも長くなるように復旧部が配置された場合において、復旧部とスイッチとの配置の一例を示す図である。
プロセッサ部から出力される信号の一例を示すグラフである。

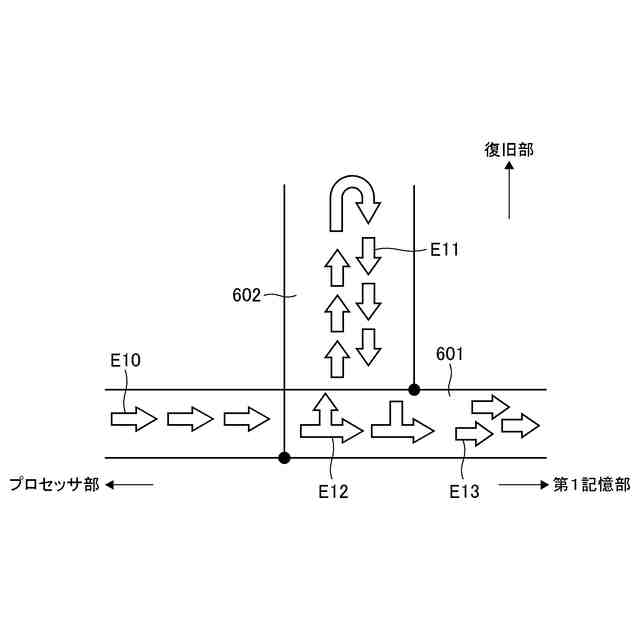

第１配線を伝搬する信号と、第２配線を伝搬する信号との流れを模式的に示す図である。

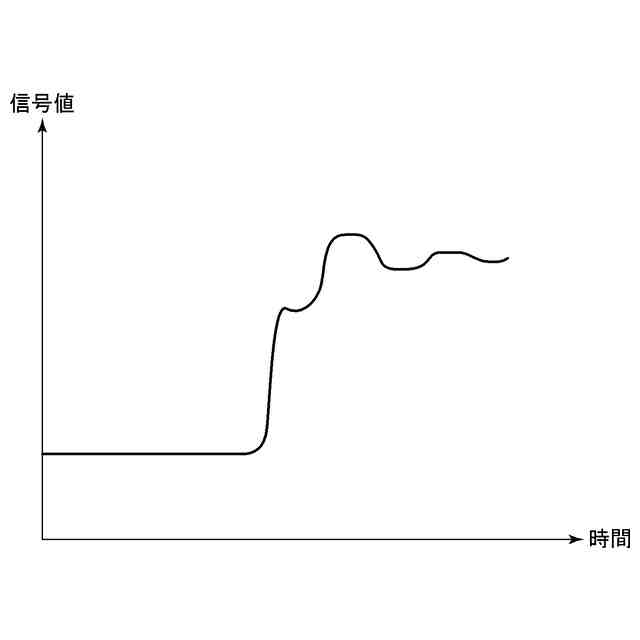

第１記憶部に入力される信号の一例を示すグラフである。
第２配線が第１配線よりも短くなるように復旧部が配置された場合において、復旧部とスイッチとの配置の一例を示す図である。

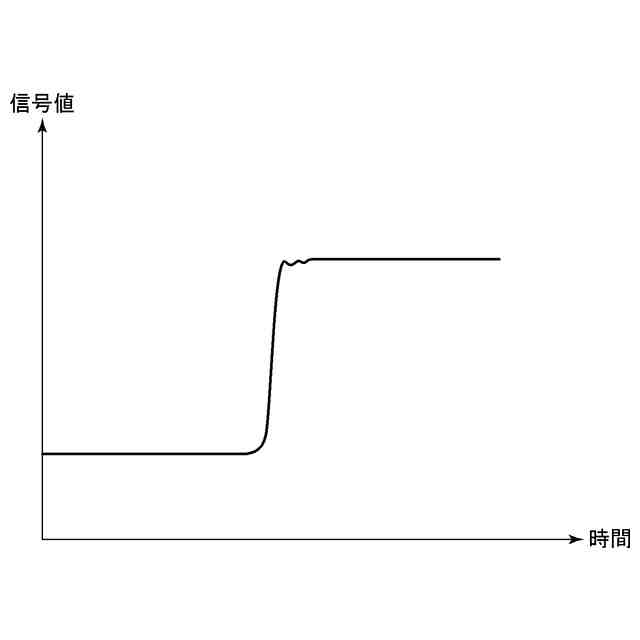

プロセッサ部から出力される信号の一例を示すグラフである。
第１配線を伝搬する信号と、第２配線を伝搬する信号との流れを模式的に示す図である。
第１記憶部に入力される信号の一例を示すグラフである。
第二実施形態に係る画像形成装置の一例を示すブロック図である。
【発明を実施するための形態】
【０００８】
（第一実施形態）
図１～図７を参照して、第一実施形態について説明する。なお、図面については、同一又は同等の要素には同一の符号を付し、重複する説明は省略する。
【０００９】

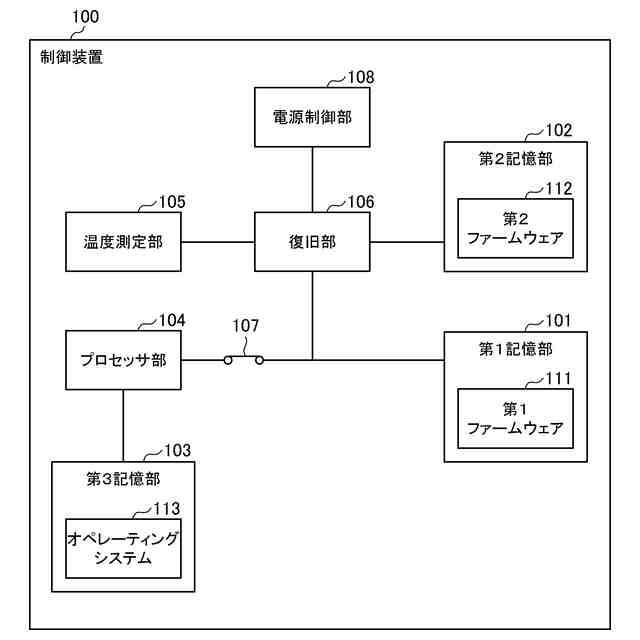

図１は、本実施形態に係る制御装置１００の構成の一例を示すブロック図である。制御装置１００は、第１記憶部１０１と、第２記憶部１０２と、第３記憶部１０３と、プロセッサ部１０４と、温度測定部１０５と、復旧部１０６と、スイッチ１０７と、電源制御部１０８とを備える。第１記憶部１０１、第２記憶部１０２、第３記憶部１０３、プロセッサ部１０４、温度測定部１０５、復旧部１０６、スイッチ１０７、及び電源制御部１０８は、それぞれ別体であるハードウェアにより実現される。
【００１０】
第１記憶部１０１は、第１ファームウェア１１１を記憶する。第１記憶部１０１は、不揮発性メモリである。例えば、第１記憶部１０１は、ＦｌａｓｈＲＯＭにより実現される。第１ファームウェア１１１は、プロセッサ部１０４を構成するプロセッサが第１ファームウェア１１１を構成するプログラムを読み込んで動作することにより実現される。例えば、第１ファームウェア１１１は、ＢＩＯＳ（Basic Input Output System）を構成する。
