公開番号2025119870
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014954
出願日2024-02-02
発明の名称無線通信装置及び通信方法
出願人シャープ株式会社
代理人個人,個人,個人,個人
主分類H04W 28/06 20090101AFI20250807BHJP(電気通信技術)
要約【課題】後方互換性を維持しながら人工知能もしくは機械学習の機能を発揮する無線通信装置を提供すること。
【解決手段】本発明の無線通信装置は、機能情報を記載する第1のフィールドを含む第1のフレームを送信する送信部と、を備え、前記機能情報には、機械学習に関連付けられた第1の信号処理を実施可能か否か、を示す第1の情報が含まれ、前記第1のフレームに記載された前記第1の情報が、前記第1の信号処理を実施可能であることを示す場合、前記第1の信号処理を実施可能なリンクを追加する。

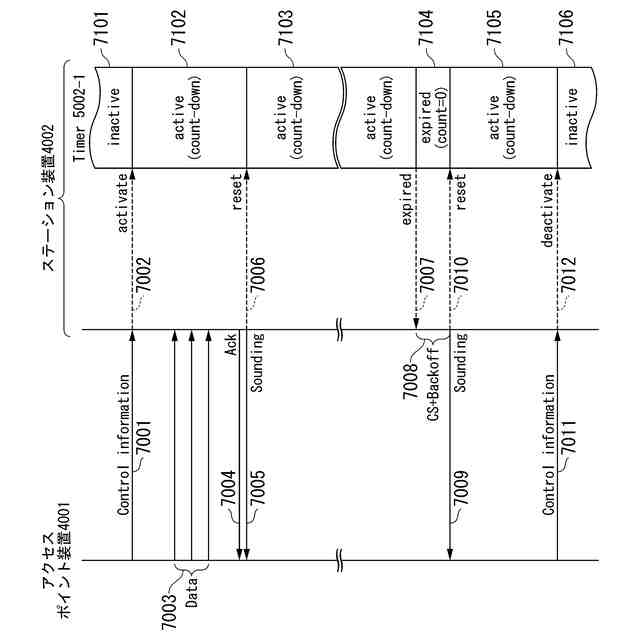

【選択図】図8
特許請求の範囲【請求項１】
複数のリンクを備える無線通信装置であって、
機能情報を記載する第１のフィールドを含む第１のフレームを送信する送信部と、を備え、
前記機能情報には、機械学習に関連付けられた第１の信号処理を実施可能か否か、を示す第１の情報が含まれ、
前記第１のフレームに記載された前記第１の情報が、前記第１の信号処理を実施可能であることを示す場合、前記第１の信号処理を実施可能なリンクを追加する、無線通信装置。
続きを表示（約 710 文字）【請求項２】
機能応答情報を記載する第２のフィールドを含む第２のフレームを受信する受信部を備え、
前記機能応答情報には、前記第１の情報が含まれ、
前記第２のフレームに記載された前記第１の情報が、前記第１の信号処理を実施可能であることを示す場合、前記第１の信号処理を実施可能なリンクを追加する、請求項１に記載の無線通信装置。
【請求項３】
キャリアセンスを実施する受信部と、を備え、
前記キャリアセンスは、受信電力を測定する第１のプロセスと、前記受信電力が所定の閾値を上回るか否かを判断する第２のプロセスと、所定の時間区間だけ送信を待機する第3のプロセスと、を少なくとも含む複数のプロセスを備え、
前記受信部が所定の時間区間の間で受信した前記第１のフレームに含まれる前記第１の情報が、前記第１の信号処理を実施可能であることを示す場合、前記受信部は、前記キャリアセンスが備える前記第１のプロセスと、前記第２のプロセスと、前記第３のプロセスの少なくとも１つを実施しない、請求項１に記載の無線通信装置。
【請求項４】
複数のリンクを備える無線通信装置の通信方法であって、
機能情報を記載する第１のフィールドを含む第１のフレームを送信するステップと、を備え、
前記機能情報には、機械学習に関連付けられた第１の信号処理を実施可能か否か、を示す第１の情報が含まれ、
前記第１のフレームに記載された前記第１の情報が、前記第１の信号処理を実施可能であることを示す場合、前記第１の信号処理を実施可能なリンクを追加するステップを備える、通信方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信装置及び通信方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ＩＥＥＥ（The Institute of Electrical and Electronics Engineers Inc.）は、無線ＬＡＮ（Local Area Network）通信の高速化、周波数利用効率化を実現するために、無線ＬＡＮ標準規格であるＩＥＥＥ８０２．１１の仕様更新に継続して取り組んでいる。無線ＬＡＮでは、国・地域からの許可（免許）を必要とせずに使用することが可能な周波数帯（アンライセンスバンド）を用いて、無線通信を行うことができる。家庭などの個人向け用途では、インターネットなどへのＷＡＮ（Wide Area Network）回線に接続するための回線終端装置に無線ＬＡＮアクセスポイント機能を含める、または無線ＬＡＮアクセスポイント装置を回線終端装置に接続するなどして、住居内からのインターネットアクセスが無線化されてきた。これにより、スマートフォンやパーソナルコンピュータなどの無線ＬＡＮステーション装置は、無線ＬＡＮアクセスポイント装置に接続して、インターネットにアクセスできる。
【０００３】
２０２１年にはＩＥＥＥ８０２．１１ａｘの規格策定が完了し、この規格に準拠した無線ＬＡＮデバイスや、前記無線ＬＡＮデバイスを搭載したスマートフォンやパーソナルコンピュータなどの通信機器がＷｉ－Ｆｉ６（登録商標、Wi-Fi Allianceの認証を受けたＩＥＥＥ８０２．１１ａｘ準拠品に対する呼称）対応製品として市場に登場している。そして、現在、ＩＥＥＥ８０２．１１ａｘの後継規格として、ＩＥＥＥ８０２．１１ｂｅの標準化活動が進められており、また、その後継規格であるＩＥＥＥ８０２．１１ｂｎに向けた議論も進んでいる。無線ＬＡＮデバイスの急速な普及に伴い、昨今のＩＥＥＥ８０２．１１標準化においては、無線ＬＡＮデバイスの過密配置環境においてユーザあたりの更なるスループット向上の検討が行われている。
【０００４】

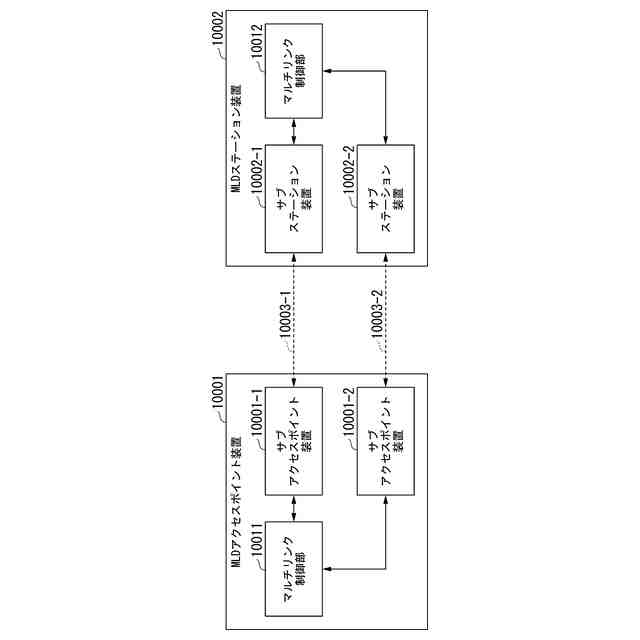

ＩＥＥＥ８０２．１１ｂｅ標準化においては、無線通信装置が、同時に複数の周波数帯、チャネルなどを使用して、複数リンクの接続を維持して通信することを可能とする、マルチリンクオペレーション（Multi-Link Operation：ＭＬＯ）に関する議論が行われている（非特許文献１）。ＭＬＯの一例としては、２．４ＧＨｚ帯の接続、５ＧＨｚ帯（５．２ＧＨｚ帯、５．３ＧＨｚ帯、５．６ＧＨｚ帯など）の接続、６ＧＨｚ帯の接続の、異なる周波数帯（frequency band）の３つのリンク接続を同時に運用するものが挙げられる。もちろん、周波数帯、チャネルなどの組み合わせはこれに限られることなく、様々な組み合わせが可能である。周波数帯の観点からは、将来的にはミリ波（２８ＧＨｚ帯、４５ＧＨｚ帯、６０ＧＨｚ帯など）や（サブ）テラヘルツ波（１００ＧＨｚ～３００ＧＨｚ帯）といった高周波数帯も、マルチリンクを構成する１つのリンクとして使用されうる。ＭＬＯによれば、無線通信装置は、使用する無線リソースや通信に係る設定が異なるリンク接続を複数同時に維持することができる。無線通信装置は、複数リンクを同時使用してのフレーム送受信ができるだけでなく、再接続動作を行うことなく、フレームを送受信するリンク接続を切り替える、すなわち周波数帯を変更することが可能となる。なお、ここでのマルチリンクを構成する個々のリンクは、物理層リンクとも呼ぶ。また、ＭＬＯに対応した無線通信装置をマルチリンクデバイス（ＭＬＤ：Multi-Link Device）と呼ぶ。
【０００５】
またＩＥＥＥ８０２．１１では人工知能（ＡＩ：Artificial Intelligence）や機械学習（ＭＬ：Machine learning）の無線通信ネットワークへの適用が議論されている（非特許文献２）。例えば、機械学習によれば、ビームフォーミングに必要となるチャネル状態情報のフィードバックに必要となる情報量を削減できる可能性がある。得られた情報から適切なチャネル状態を復元できる（もしくはチャネル状態を少ない情報量で表現できる）学習モデルを送信側と受信側で共有できれば、従来よりも少ない情報量でチャネル状態情報のフィードバックが可能となる。
【先行技術文献】
【非特許文献】
【０００６】
IEEE 802.11-19／0773-08-00be、Nov．2019
IEEE 802.11-22/0987r25、Nov. 2023
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述したようなＡＩやＭＬが新しい通信規格に採用された場合、同一周波数帯にＡＩやＭＬに対応しない他の通信規格が存在すれば、ＡＩやＭＬに対応した無線通信装置と、ＡＩやＭＬに対応していない無線通信装置が混在することになる。無線ＬＡＮでは、後方互換性を維持する必要があるから、ＡＩやＭＬに対応した新しい規格は、ＡＩやＭＬに対応していない無線通信装置もサポートしなければならず。上述したようなＡＩやＭＬの機能を最大限に発揮できなくなることが課題となる。
【課題を解決するための手段】
【０００８】
上述した課題を解決するための本発明に係る無線通信装置及び通信方法は、次の通りである。
【０００９】
（１）すなわち、本発明の一態様に係る無線通信装置は、複数のリンクを備える無線通信装置であって、機能情報を記載する第１のフィールドを含む第１のフレームを送信する送信部と、を備え、前記機能情報には、機械学習に関連付けられた第１の信号処理を実施可能か否か、を示す第１の情報が含まれ、前記第１のフレームに記載された前記第１の情報が、前記第１の信号処理を実施可能であることを示す場合、前記第１の信号処理を実施可能なリンクを追加する。
【００１０】
（２）また、本発明の一態様に係る無線通信装置は、上記（１）に記載され、機能応答情報を記載する第２のフィールドを含む第２のフレームを受信する受信部を備え、前記機能応答情報には、前記第１の情報が含まれ、前記第２のフレームに記載された前記第１の情報が、前記第１の信号処理を実施可能であることを示す場合、前記第１の信号処理を実施可能なリンクを追加する。
（【００１１】以降は省略されています）
