公開番号2025129866
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026802
出願日2024-02-26
発明の名称順送プレス加工方法及びその加工システム
出願人株式会社JKB
代理人弁理士法人むつきパートナーズ
主分類B21D 37/00 20060101AFI20250829BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】順送プレス金型のメンテナンス工程を含む順送プレス加工方法及びその加工システムの提供。
【解決手段】順送プレス金型のメンテナンス工程を含むプレス加工装置による順送プレス加工方法である。メンテナンス工程を行うべきことを作業者に報知する管理装置は、加工を開始後、加工ステージのそれぞれについてのショット回数をカウントする計数部と、加工ステージのそれぞれに対して規定ショット回数及びメンテナンス内容の組からなるメンテナンス情報を記録されている記憶部と、を含み、管理装置は、メンテナンス情報のうちのいずれかの組の規定ショット回数に到達したときに、メンテナンス工程を行うべきことを、組に対応する加工ステージと、メンテナンス内容と、ともに作業者に報知し、計数部の対応するショット回数をリセットする。
【選択図】図3
特許請求の範囲【請求項１】
被加工材料の送出ラインに沿って複数の加工ステージをそれぞれ順に等間隔で設けられた順送プレス金型のメンテナンス工程を含むプレス加工装置による順送プレス加工方法であって、

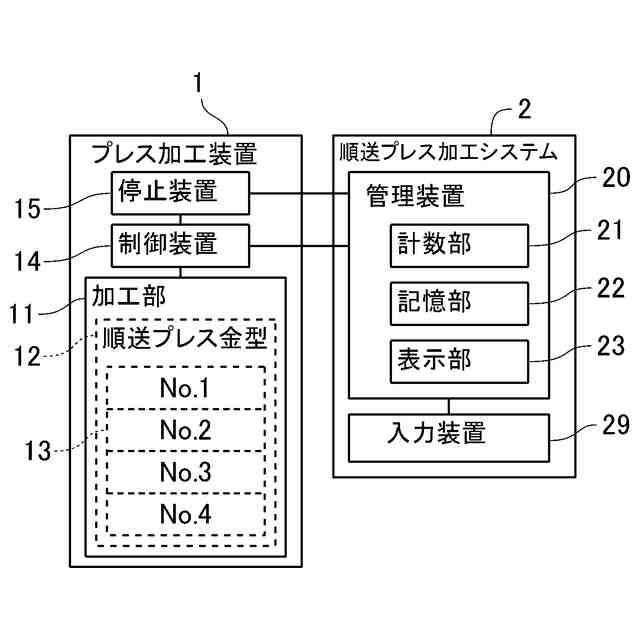

前記メンテナンス工程を行うべきことを作業者に報知する管理装置は、加工を開始後、前記加工ステージのそれぞれについてのショット回数をカウントする計数部と、前記加工ステージのそれぞれに対して規定ショット回数及びメンテナンス内容の組からなるメンテナンス情報を記録されている記憶部と、を含み、
前記管理装置は、
前記メンテナンス情報のうちのいずれかの前記組の前記規定ショット回数に到達したときに、前記メンテナンス工程を行うべきことを、前記組に対応する前記加工ステージと、前記メンテナンス内容と、ともに作業者に報知し、前記計数部の対応する前記ショット回数をリセットすることを特徴とする順送プレス加工方法。
続きを表示（約 1,200 文字）【請求項２】
前記メンテナンス情報は、同一の前記加工ステージについて、異なる規定ショット回数及び異なるメンテナンス内容の組を含んでいることを特徴とする請求項１記載の順送プレス加工方法。
【請求項３】
前記管理装置は、前記プレス加工装置で製造された加工品に不良品を発見したときに前記プレス加工装置を停止させる停止装置の動作を受けて、前記不良品の不良箇所を生じさせた前記加工ステージと不良箇所に対応するメンテナンス内容との外部入力を受け付け、その後、このメンテナンス内容を実施した旨の入力を更に受けると、前記外部入力による前記加工ステージと前記メンテナンス内容とを一致させる前記組が前記記憶部に存在する場合には前記計数部の対応する前記ショット回数をリセットし、存在しない場合には前記外部入力に基づいて更にショット回数の入力を受け付けて前記組を新設し前記記憶部に登録することを特徴とする請求項２記載の順送プレス加工方法。
【請求項４】
被加工材料の送出ラインに沿って複数の加工ステージをそれぞれ順に等間隔で設けられた順送プレス金型のメンテナンス工程を含むプレス加工装置による順送プレス加工システムであって、
前記メンテナンス工程を行うべきことを作業者に報知する管理装置は、加工を開始後、前記加工ステージのそれぞれについてのショット回数をカウントする計数部と、前記加工ステージのそれぞれに対して規定ショット回数及びメンテナンス内容の組からなるメンテナンス情報を記録されている記憶部と、を含み、
前記管理装置は、
前記メンテナンス情報のうちのいずれかの前記組の前記規定ショット回数に到達したときに、前記メンテナンス工程を行うべきことを、前記組に対応する前記加工ステージと、前記メンテナンス内容と、ともに作業者に報知し、前記計数部の対応する前記ショット回数をリセットすることを特徴とする順送プレス加工システム。
【請求項５】
前記メンテナンス情報は、同一の前記加工ステージについて、異なる規定ショット回数及び異なるメンテナンス内容の組を含んでいることを特徴とする請求項４記載の順送プレス加工システム。
【請求項６】
前記管理装置は、前記プレス加工装置で製造された加工品に不良品を発見したときに前記プレス加工装置を停止させる停止装置の動作を受けて、前記不良品の不良箇所を生じさせた前記加工ステージと不良箇所に対応するメンテナンス内容との外部入力を受け付け、その後、このメンテナンス内容を実施した旨の入力を更に受けると、前記外部入力による前記加工ステージと前記メンテナンス内容とを一致させる前記組が前記記憶部に存在する場合には前記計数部の対応する前記ショット回数をリセットし、存在しない場合には前記外部入力に基づいて更にショット回数の入力を受け付けて前記組を新設し前記記憶部に登録することを特徴とする請求項５記載の順送プレス加工システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プレス加工装置による順送プレス加工方法及びその加工システムに関し、特に、順送プレス金型のメンテナンス工程を含む順送プレス加工方法及びその加工システムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
１つの金型内に２つ以上のプレス加工工程を行う箇所を設けておき、金型内の次の工程箇所へと帯状の被加工材料を自動で送出させながらプレス加工して行くプレス加工装置による順送プレス加工方法が知られている。かかる加工方法は、被加工材料を各工程の間で人手に頼って金型から出し入れする時間が省略できるなど、他のプレス加工方法と比較して加工処理速度が非常に速く、生産性に優れるといった特徴を有している。
【０００３】
ところで、プレス加工における不良発生を防止するには、不良発生内容、例えば、バリ、ソリ、傷、寸法や角度公差外れなどに対して、最適なプレス装置の加工条件を見いだし、不良発生の原因となるプレス機の加工条件を最適化して加工を行っていた。つまり、油量や生産速度などの加工条件を予めデータベース化して管理し、品質向上を図るものであった。
【０００４】
一方、金型の摩耗などについても不良発生の大きな原因となるため、金型毎にメンテナンスの目安となるプレス回数を設定し、設定されたプレス回数に達したときに、メンテナンス予定数に達した旨のメッセージを作業者に報知して金型研磨などのメンテナンスを促すプレス加工方法も提案されている。作業者は所定のメンテナンス作業を実施した後、プレス回数の設定をゼロクリアして加工を再開するのである。
【０００５】
例えば、特許文献１では、タレットパンチプレスやサーボプレス等のプレス機器に使用する金型の管理方法を開示している。ここでは、１モーション中で使用される回数が異なる複数の構成部品からなる金型の該構成部品ごとの保守カウントデータとして、構成部品の使用実績数データ、使用予定数データ、１モーション当たりの使用回数に対応した倍率、を保持しておき、構成部品の使用実績数データはモーション毎に倍率を加算され、使用予定数データに達した場合には、その旨を作業者に報知し金型研磨を促すとしている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１５－１６０２１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記したように、順送プレス加工では、各ステージで異なる加工を行うため、プレス回数で金型を管理したときに、もっとも加工条件のシビアと予測されるステージに合わせて上限のプレス回数を規定してメンテナンスを行うことが考慮できる。しかしながら、不良発生内容も多岐に亘ることもあって、かかる予測自体が困難であった。
【０００８】
本発明は、以上のような状況に鑑みてなされたものであって、その目的とするところは、順送プレス金型のメンテナンス工程を含む順送プレス加工方法及びその加工システムを提供することにある。
【課題を解決するための手段】
【０００９】
本願発明者らは、順送プレス加工の各ステージにおける金型の劣化の挙動をプレス装置の動作と合わせて、多数、詳細に観察した。その結果、各ステージの金型の劣化が互いに連関し合った結果として特定の不良発生につながること、すなわち、単独のステージのみの金型の劣化が特定の不良発生を導くのではないことに想到し、本願発明に至ったものである。
【００１０】
すなわち、本発明による方法は、被加工材料の送出ラインに沿って複数の加工ステージをそれぞれ順に等間隔で設けられた順送プレス金型のメンテナンス工程を含むプレス加工装置による順送プレス加工方法であって、前記メンテナンス工程を行うべきことを作業者に報知する前記管理装置は、加工を開始後、前記加工ステージのそれぞれについてのショット回数をカウントする計数部と、前記加工ステージのそれぞれに対して規定ショット回数及びメンテナンス内容の組からなるメンテナンス情報を記録されている記憶部と、を含み、前記管理装置は、前記メンテナンス情報のうちのいずれかの前記組の前記規定ショット回数に到達したときに、前記メンテナンス工程を行うべきことを、前記組に対応する前記加工ステージと、前記メンテナンス内容と、ともに作業者に報知し、前記計数部の対応する前記ショット回数をリセットすることを特徴とする。
（【００１１】以降は省略されています）
